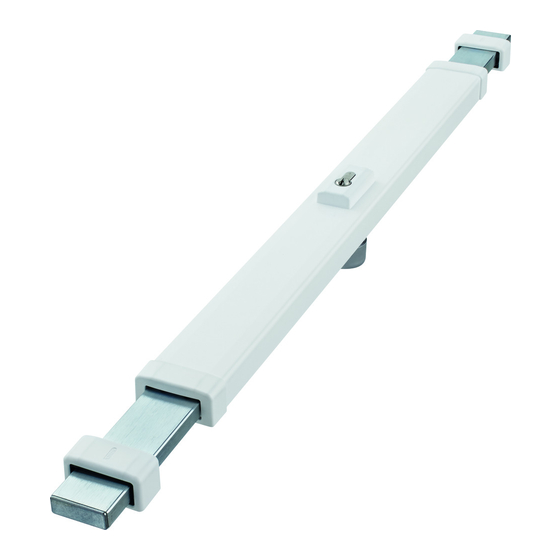

PR2800
Montage- und Bedienungsanleitung
Notice de montage et d'utilisation
Barre transversale blindée PR2800
Montage- en gebruikshandleiding
Istruzioni di montaggio ed uso
Chiusura blindata a barre PR2800
Fitting and operating instructions
Reinforced door bar PR2800
Panzerriegel PR2800
Deurbalk PR2800
6N029
www.abus.com
DE
FR
NL
IT
GB
ÖNORM B 5351
N 001141
Inhaltsverzeichnis
Verwandte Anleitungen für Abus PR2800
Inhaltszusammenfassung für Abus PR2800
- Seite 1 Panzerriegel PR2800 Notice de montage et d’utilisation Barre transversale blindée PR2800 Montage- en gebruikshandleiding Deurbalk PR2800 Istruzioni di montaggio ed uso Chiusura blindata a barre PR2800 Fitting and operating instructions Reinforced door bar PR2800 ÖNORM B 5351 6N029 N 001141...
-
Seite 2: Inhaltsverzeichnis
III. Einsatzmöglichkeiten des PR2800 Anleitung bei einem Besitzerwechsel auch dem Nachbesitzer. IV. Montagewerkzeug Der ABUS-Panzerriegel gibt zusätzlichen Schutz gegen unberechtigtes Eindringen in Räume. Er eignet sich für alle gängigen Türen aus Holz, Metall und Kunststoff. Kapitel III beinhaltet einen Überblick Auswechseln des Türzylinders (optional) über die Einsatzmöglichkeiten des PR2800 einschließlich einer Auflistung des Sonderzubehörs. -
Seite 3: Einsatzmöglichkeiten Des Pr2800
III. Einsatzmöglichkeiten des PR2800 Abb. 3 Abb. 4 Der PR2800 eignet sich für alle nach innen und außen öffnenden Falz- und Stumpftüren, DIN rechts oder DIN links (Abb. 2). Bei Türen mit Füllung und/oder Leistenbesatz ist eine individuelle Anpassung vorzunehmen. -
Seite 4: Montageanleitung Für Nach Innen / Außen Öffnende Türen
Bei nach außen öffnender Tür bitte das Befestigungsset, Zubehör PA1018 verwenden - Seite 14. (Abb. 5.1) locker fixieren. Bevor die folgenden Montageschritte erfolgen, bitte überprüfen, ob der PR2800 bei zweitourig 8. Riegelrohre auf markierte Position schieben (Abb. 9). ausgeschlossenen Riegeln auf das Türblatt passt. Im engen Nischenbereich den Riegel direkt in 9. - Seite 5 Vorbemerkungen: Abb. 12a Abb. 13 Abb. 12 - Achten Sie auf festen Untergrund und gute Befestigungsmöglichkeiten. Besonders empfehlenswert ist es, die Schließkästen auf dem Mauerwerk zu verankern und unter Beachtung des festen Untergrundes möglichst nahe an die Türkante zu montieren. - Die Riegel sollten einen Überstand von ca.
- Seite 6 Dübelbund in die Bohrung schieben und Schraube fest eindrehen. Bei besonderen Einbauverhältnissen, z.B. großer Wandstärke, Dübel und Schrauben mit 140 mm Länge verwenden (als Sonderzubehör bei ABUS erhältlich. In diesem Fall die Bohrung min. 160 mm tief ausführen). Sollten die Schrauben oder die Dübel keinen sicheren Halt finden, empfehlen wir die Durchgangsverschraubung mit PV1820 (Abb.
-
Seite 7: Bedienungsanleitung
Panzerriegel PR2800 als zusätzlichen Schutz durch Ausschließen mit dem Schlüssel bis zum Anschlag durch ein oder zwei Schlüsselumdrehungen. 2. Vor dem Öffnen der Tür muss der PR2800 umgekehrt bis zum Anschlag eingefahren werden. 3. Der Panzerriegel PR2800 ist wartungsfrei und bedarf keiner Schmierung. Beim Reinigen der Oberflächen keine aggressiven oder scheuernden Reinigungsmittel verwenden. - Seite 8 ø 13 mm und 35 mm tief aufbohren. Bis zur Montage des Schließkastens auf der Schlossseite gilt die Montageanleitung zum PR2800. Schraubhülsen inklusive der Metallplatten laut Abbildung (Abb. 31) von außen in die Bitte prüfen Sie vorab, ob genügend Platz für den Schraublöcher einsetzen und von innen durch den Panzerriegel verschrauben.
- Seite 9 ABUS Produkte sind mit größter Sorgfalt konzipiert, hergestellt und nach geltenden Vorschriften geprüft. Die Gewährleistung erstreckt sich ausschließlich auf Mängel, die auf Material- oder Herstel- lungsfehler zurückzuführen sind. Falls nachweislich ein Material- oder Herstellungsfehler vorliegt, wird das Produkt nach Ermessen von ABUS repariert oder ersetzt. Die Gewährleistung endet in diesen Fällen mit dem Ablauf der ursprünglichen Gewährleistungslaufzeit. Weitergehende Ansprüche sind ausdrücklich ausgeschlossen. ABUS haftet nicht für Mängel und Schäden, die durch äußere Einwirkungen (z.B. Transport, Gewalt- einwirkung), unsachgemäße Bedienung, normalen Verschleiß...
