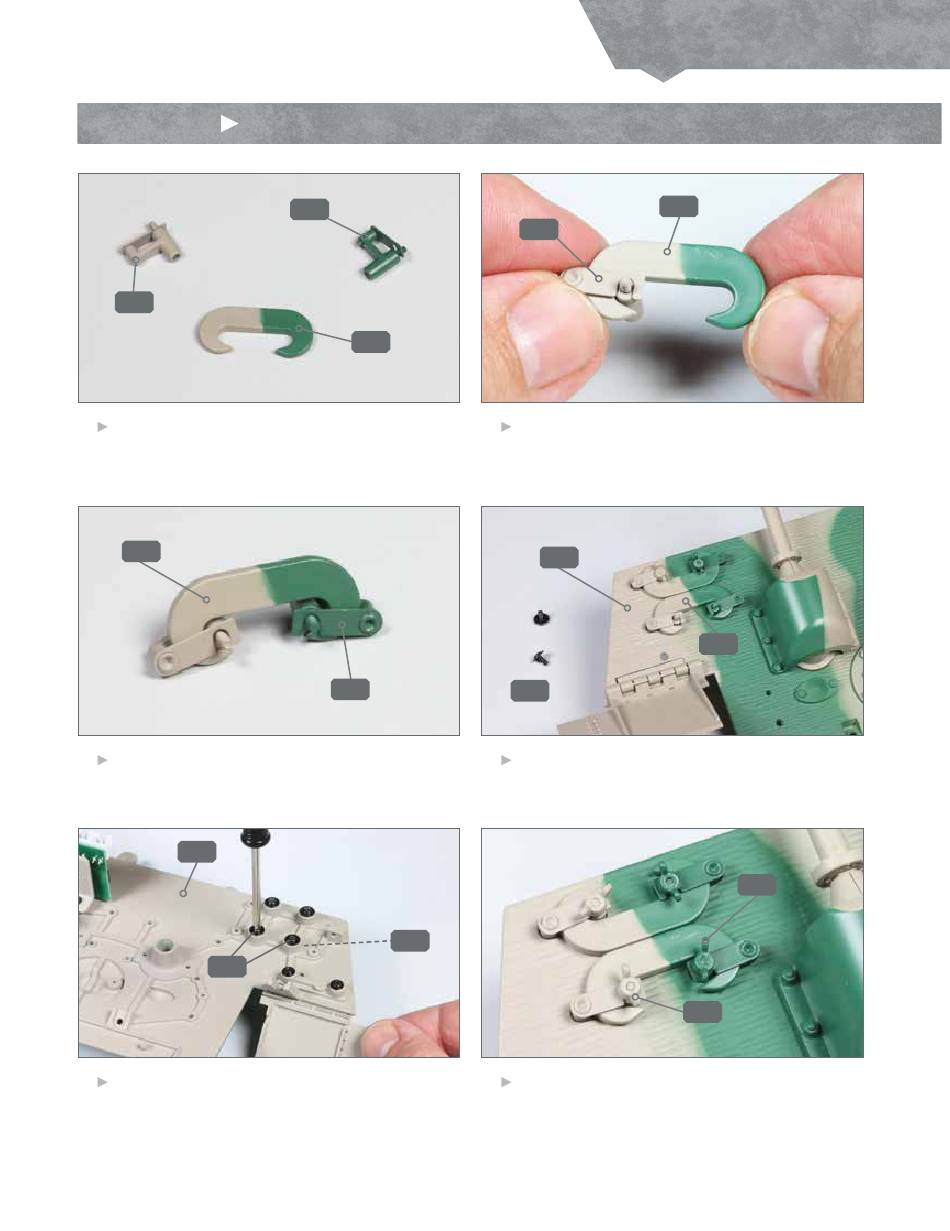

SCHRITT 2
Zusammenbau und Montage des zweiten C-Hakens
39A
1
Nun ist der zweite C-Haken an der Reihe: Legen Sie
den unteren C-Haken 39F sowie die beiden verbliebe-
nen Halterungen 39A und 39B bereit.
39F
3
Die Halterung 39B wird am olivgrünen Ende des
C-Hakens 39F aufgesetzt, wie es das Foto zeigt.
34A
PM
5
Halten Sie den C-Haken 39F in Position, drehen Sie
die Baugruppe um und befestigen Sie den Haken mit
den zwei Schrauben PM an der Rückwand 34A.
39B
39F
39B
39F
S
39A
2
Richten Sie den C-Haken 39F so aus, dass seine
glatte Seite nach vorne weist und platzieren Sie die
Halterung 39A am sandgelben Ende des Hakens.
34A
PM
4
Platzieren Sie die Halterungen vom C-Haken 39F in
den entsprechenden Aufnahmen der Rückwand 34A.
Legen Sie zwei Schrauben PM bereit.
6
Auch am unteren C-Haken werden an den beiden
Halterungen jeweils farblich passende Flügelmuttern
39D und 39E festgedreht.
B
–
auanleitung
S
chritt für
chritt
39F
39F
39D
39E
5
