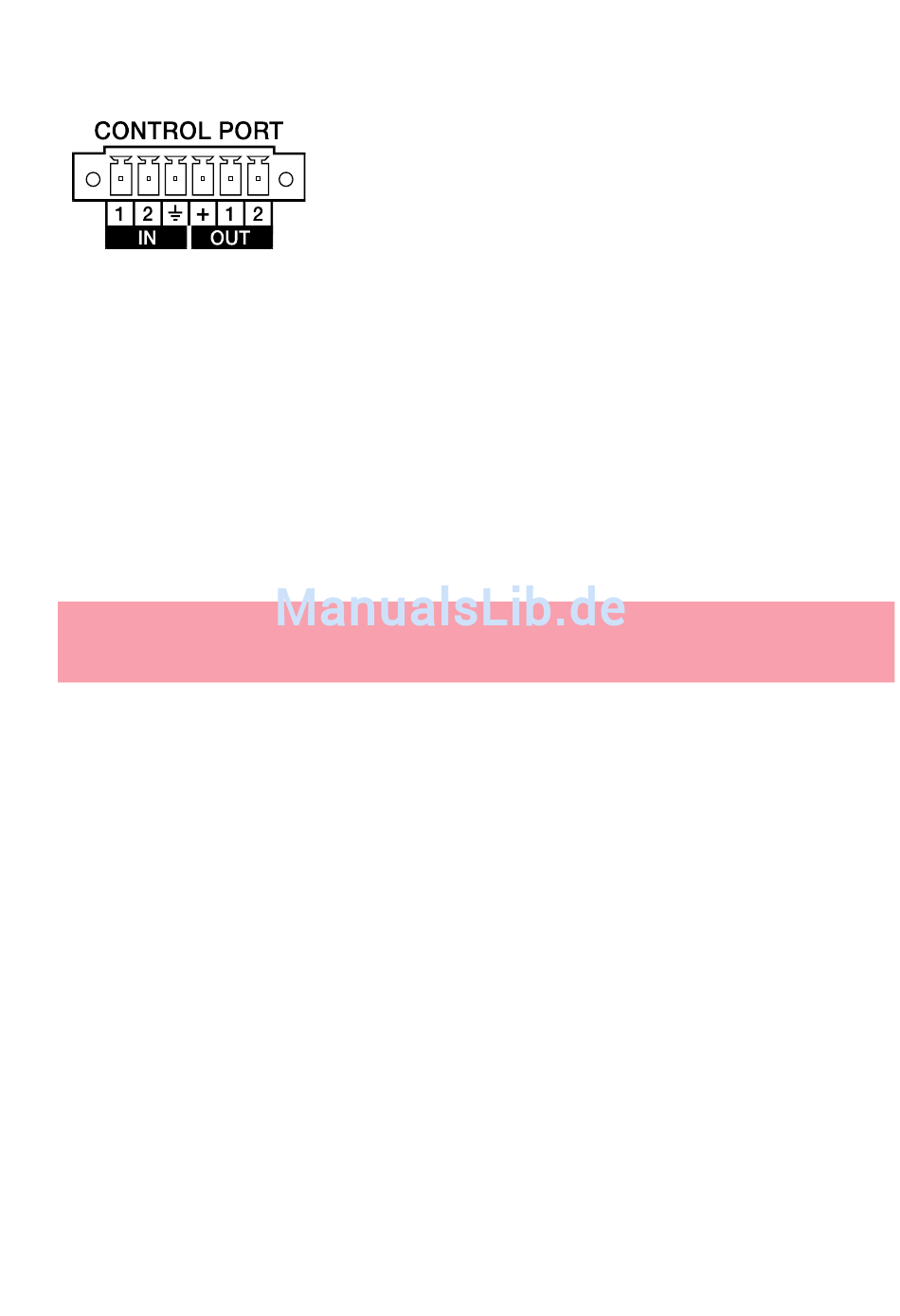

7, PORT DE CONTROLE
préréglage à un autre ou d'un paramètre à un autre. Les deux contacts de
contrôle IN1 et IN2 sont connectés en interne via des résistances pull-up et
véhiculent le +5V (ouvert). Les entrées de contrôle peuvent être activées à
l'aide de commutateurs externes, boutons-poussoirs ou relais afin de les relier à
un potentiel de masse (fiche 3). Les deux sorties de contrôle OUT1 et OUT2
sont des sorties à collecteur ouvert, qui sont fortement résistants à l'état non-
actif (off). A l'état actif (on), les sorties sont reliées à la terre. Les sorties de
contrôle sont configurables via IRIS-Net™ et servent à indiquer des états
internes. Les témoins à LED, ou les relais peuvent être pilotés directement. Le
connecteur de référence +5V fournit une tension d'alimentation aux appareils
connectés.
ATTENTION :
Le courant maximum autorisé à la sortie +5V est de 200 mA.
8, Interface RS-232
L'interface RS-232 sert à l'interconnexion du module RCM-26 et de systèmes
de contrôle multi-media ou de gestion divers. Tous les paramètres peuvent être
contrôlés et requis via l'interface RS-232. La communication s'effectue au
moyen du protocole ASCII. L'implémentation de ce protocole est assez simple.
Des notes de programmation et une description complète du protocole se
trouvent dans la documentation IRIS-Net™. L'illustration suivante représente
les fiches de l'interface RS-232 utilisées par le RCM-26. La longueur du câble
RCM-26 Remote Control Module
60
Mode d'emploi
Le CONTROL PORT du RCM-26 fournit deux
entrées de contrôle, deux sorties de contrôle et des
connexions de référence pour le +5V et la terre. Les
entrées de contrôle sont configurables via IRIS-
Net™. Elles peuvent par exemple servir à passer du
mode sous tension à standby, à passer d'un
