1.3 Installationshinweise
Einbau
1. Endstufe ausschalten und Netzstecker abziehen
2. Leerblende an Rückwand der Endstufe abschrauben (4 Schrauben)
3. RCM-26-Modul in Slot einschieben und mit 4 Schrauben an Rückwand
befestigen (siehe Abbildung 1.1)

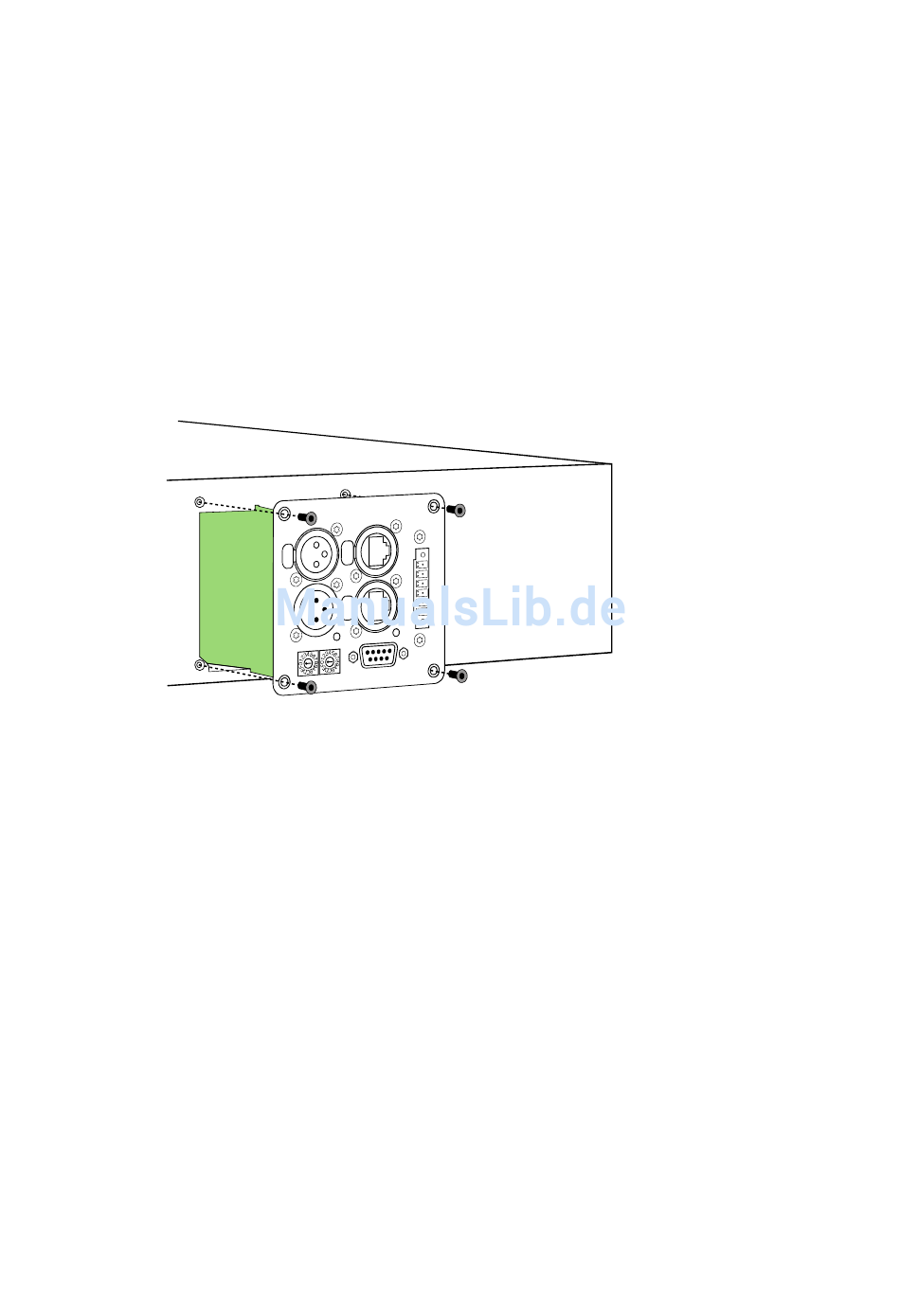

Abbildung 1.1: Einbau des RCM-26 in eine Endstufe
4. CAN-Adresse des Moduls über ADDRESS-Wahlschalter einstellen
5. Anschließen benötigter Schnittstellen (CAN, Audio, Control Port, RS-232)
6. Netzkabel in Endstufe einstecken und Endstufe einschalten
7. Das RCM-26-Modul wird in der Endstufe automatisch erkannt
Umbau von Pre-Fader- auf Post-Fader-Betriebsart
Das RCM-26 befindet sich ab Werk in der empfohlenen Pre-Fader-Betriebsart,
die Eingangspegel-Regler der Endstufe werden also durch Einbau des RCM-26
außer Betrieb genommen. Sollen die Eingangspegel-Regler bei eingebautem
RCM-26 verwendbar sein, muss das RCM-26 auf Post-Fader-Betriebsart
umgebaut werden. Der Umbau erfolgt durch Umstecken der Jumper JP1 bis
RCM-26 Remote Control Module
29
Bedienungsanleitung
