2, AES/EBU-OUT
Die Buchse AES/EBU OUT dient zum Durchschleifen des Digitalen Audio-
signals zu weiteren RCM-26 Modulen. Das digitale Eingangssignal wird intern
gepuffert und aufbereitet (Pegelaufholung / Flankensteilheit) und am OUT-
Anschluss wieder zur Verfügung gestellt. Dies ermöglicht eine einfache Verka-
belung von Modul zu Modul wobei auf die sonst notwendigen AES/EBU Ver-
teilerverstärker verzichtet werden kann.
Für den Havariefall besitzt das RCM-26 ein Bypass-Relais, welches z. B. bei
Stromausfall das Signal von AES/EBU IN auf AES/EBU OUT durchschaltet und
so den störungsfreien Betrieb der nachfolgenden Remote Verstärker
gewährleistet.

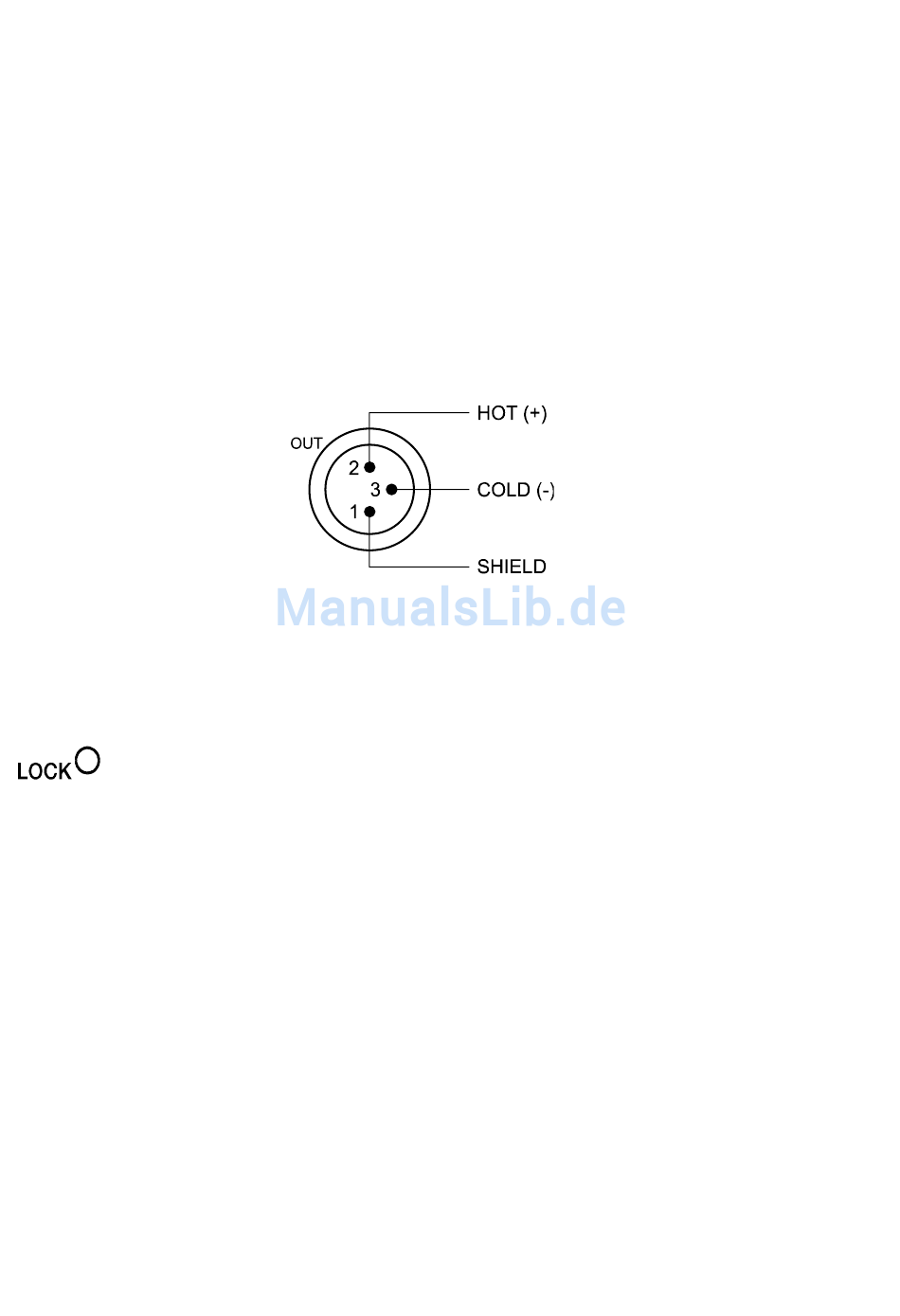

Abbildung 2.2: Belegung der AES/EBU-Ausgangsbuchse
3, LOCK-LED
Die LOCK-LED leuchtet grün, wenn der AES/EBU-Eingang auf das
empfangene Signal synchronisiert ist und die Audioübertragung in
Ordnung ist. Wenn die LOCK-LED nicht leuchtet, liegt entweder
kein digitales Audiosignal an, oder die interne PLL ist nicht auf das
ankommende Signal eingerastet. Falls der Digital-Eingang gewählt
ist, wird das Audiosignal in diesem Fall stumm geschaltet.
4, REMOTE CAN BUS-Anschlüsse
Das RCM-26 Modul besitzt zwei Neutrik EtherCon® RJ-45-Buchsen für den
REMOTE CAN BUS. Die Buchsen sind parallel geschaltet und dienen als
Eingang und zum Weiterschleifen des Remote-Netzwerkes. Zur Verkabelung
innerhalb des Racks können handelsübliche RJ-45-Netzwerkkabel verwendet
werden. Bei größeren Leitungslängen sind die CAN-Richtlinien zu beachten.
Der CAN-Bus benötigt an beiden Enden einen 120 Ω Abschluss-Stecker.
Ausführliche Richtlinien zur Verdrahtung und Buslänge sind im Abschnitt
"Remote-Control-Netzwerk" ab Seite 39 zu finden.
RCM-26 Remote Control Module
Bedienungsanleitung
33
