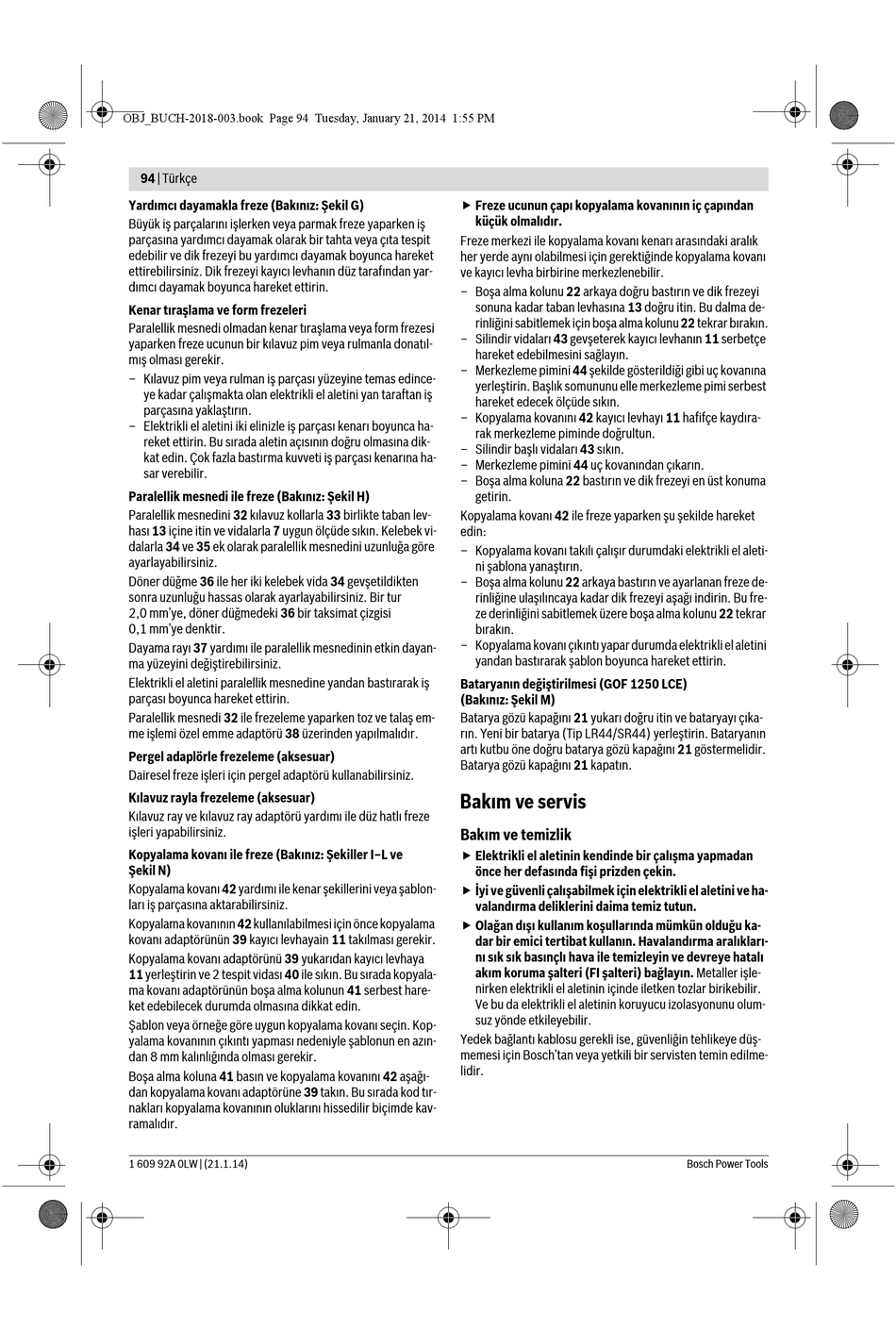

94 | Türkçe
Yardımcı dayamakla freze (Bakınız: Şekil G)
Büyük iş parçalarını işlerken veya parmak freze yaparken iş
parçasına yardımcı dayamak olarak bir tahta veya çıta tespit
edebilir ve dik frezeyi bu yardımcı dayamak boyunca hareket
ettirebilirsiniz. Dik frezeyi kayıcı levhanın düz tarafından yar-
dımcı dayamak boyunca hareket ettirin.
Kenar tıraşlama ve form frezeleri
Paralellik mesnedi olmadan kenar tıraşlama veya form frezesi
yaparken freze ucunun bir kılavuz pim veya rulmanla donatıl-
mış olması gerekir.
– Kılavuz pim veya rulman iş parçası yüzeyine temas edince-
ye kadar çalışmakta olan elektrikli el aletini yan taraftan iş
parçasına yaklaştırın.
– Elektrikli el aletini iki elinizle iş parçası kenarı boyunca ha-
reket ettirin. Bu sırada aletin açısının doğru olmasına dik-
kat edin. Çok fazla bastırma kuvveti iş parçası kenarına ha-
sar verebilir.
Paralellik mesnedi ile freze (Bakınız: Şekil H)
Paralellik mesnedini 32 kılavuz kollarla 33 birlikte taban lev-
hası 13 içine itin ve vidalarla 7 uygun ölçüde sıkın. Kelebek vi-
dalarla 34 ve 35 ek olarak paralellik mesnedini uzunluğa göre
ayarlayabilirsiniz.
Döner düğme 36 ile her iki kelebek vida 34 gevşetildikten
sonra uzunluğu hassas olarak ayarlayabilirsiniz. Bir tur
2,0 mm'ye, döner düğmedeki 36 bir taksimat çizgisi
0,1 mm'ye denktir.
Dayama rayı 37 yardımı ile paralellik mesnedinin etkin dayan-
ma yüzeyini değiştirebilirsiniz.
Elektrikli el aletini paralellik mesnedine yandan bastırarak iş
parçası boyunca hareket ettirin.
Paralellik mesnedi 32 ile frezeleme yaparken toz ve talaş em-
me işlemi özel emme adaptörü 38 üzerinden yapılmalıdır.
Pergel adaplörle frezeleme (aksesuar)
Dairesel freze işleri için pergel adaptörü kullanabilirsiniz.
Kılavuz rayla frezeleme (aksesuar)
Kılavuz ray ve kılavuz ray adaptörü yardımı ile düz hatlı freze
işleri yapabilirsiniz.
Kopyalama kovanı ile freze (Bakınız: Şekiller I–L ve
Şekil N)
Kopyalama kovanı 42 yardımı ile kenar şekillerini veya şablon-
ları iş parçasına aktarabilirsiniz.
Kopyalama kovanının 42 kullanılabilmesi için önce kopyalama
kovanı adaptörünün 39 kayıcı levhayain 11 takılması gerekir.
Kopyalama kovanı adaptörünü 39 yukarıdan kayıcı levhaya
11 yerleştirin ve 2 tespit vidası 40 ile sıkın. Bu sırada kopyala-
ma kovanı adaptörünün boşa alma kolunun 41 serbest hare-
ket edebilecek durumda olmasına dikkat edin.
Şablon veya örneğe göre uygun kopyalama kovanı seçin. Kop-
yalama kovanının çıkıntı yapması nedeniyle şablonun en azın-
dan 8 mm kalınlığında olması gerekir.
Boşa alma koluna 41 basın ve kopyalama kovanını 42 aşağı-
dan kopyalama kovanı adaptörüne 39 takın. Bu sırada kod tır-
nakları kopyalama kovanının oluklarını hissedilir biçimde kav-
ramalıdır.
1 609 92A 0LW | (21.1.14)
 Freze ucunun çapı kopyalama kovanının iç çapından
küçük olmalıdır.
Freze merkezi ile kopyalama kovanı kenarı arasındaki aralık
her yerde aynı olabilmesi için gerektiğinde kopyalama kovanı
ve kayıcı levha birbirine merkezlenebilir.
– Boşa alma kolunu 22 arkaya doğru bastırın ve dik frezeyi
sonuna kadar taban levhasına 13 doğru itin. Bu dalma de-
rinliğini sabitlemek için boşa alma kolunu 22 tekrar bırakın.
– Silindir vidaları 43 gevşeterek kayıcı levhanın 11 serbetçe
hareket edebilmesini sağlayın.
– Merkezleme pimini 44 şekilde gösterildiği gibi uç kovanına
yerleştirin. Başlık somununu elle merkezleme pimi serbest
hareket edecek ölçüde sıkın.
– Kopyalama kovanını 42 kayıcı levhayı 11 hafifçe kaydıra-
rak merkezleme piminde doğrultun.
– Silindir başlı vidaları 43 sıkın.
– Merkezleme pimini 44 uç kovanından çıkarın.
– Boşa alma koluna 22 bastırın ve dik frezeyi en üst konuma
getirin.
Kopyalama kovanı 42 ile freze yaparken şu şekilde hareket
edin:
– Kopyalama kovanı takılı çalışır durumdaki elektrikli el aleti-
ni şablona yanaştırın.
– Boşa alma kolunu 22 arkaya bastırın ve ayarlanan freze de-
rinliğine ulaşılıncaya kadar dik frezeyi aşağı indirin. Bu fre-
ze derinliğini sabitlemek üzere boşa alma kolunu 22 tekrar
bırakın.
– Kopyalama kovanı çıkıntı yapar durumda elektrikli el aletini
yandan bastırarak şablon boyunca hareket ettirin.
Bataryanın değiştirilmesi (GOF 1250 LCE)
(Bakınız: Şekil M)
Batarya gözü kapağını 21 yukarı doğru itin ve bataryayı çıka-
rın. Yeni bir batarya (Tip LR44/SR44) yerleştirin. Bataryanın
artı kutbu öne doğru batarya gözü kapağını 21 göstermelidir.
Batarya gözü kapağını 21 kapatın.
Bakım ve servis
Bakım ve temizlik
 Elektrikli el aletinin kendinde bir çalışma yapmadan
önce her defasında fişi prizden çekin.
 İyi ve güvenli çalışabilmek için elektrikli el aletini ve ha-
valandırma deliklerini daima temiz tutun.
 Olağan dışı kullanım koşullarında mümkün olduğu ka-
dar bir emici tertibat kullanın. Havalandırma aralıkları-
nı sık sık basınçlı hava ile temizleyin ve devreye hatalı
akım koruma şalteri (FI şalteri) bağlayın. Metaller işle-
nirken elektrikli el aletinin içinde iletken tozlar birikebilir.
Ve bu da elektrikli el aletinin koruyucu izolasyonunu olum-
suz yönde etkileyebilir.
Yedek bağlantı kablosu gerekli ise, güvenliğin tehlikeye düş-
memesi için Bosch'tan veya yetkili bir servisten temin edilme-
lidir.
