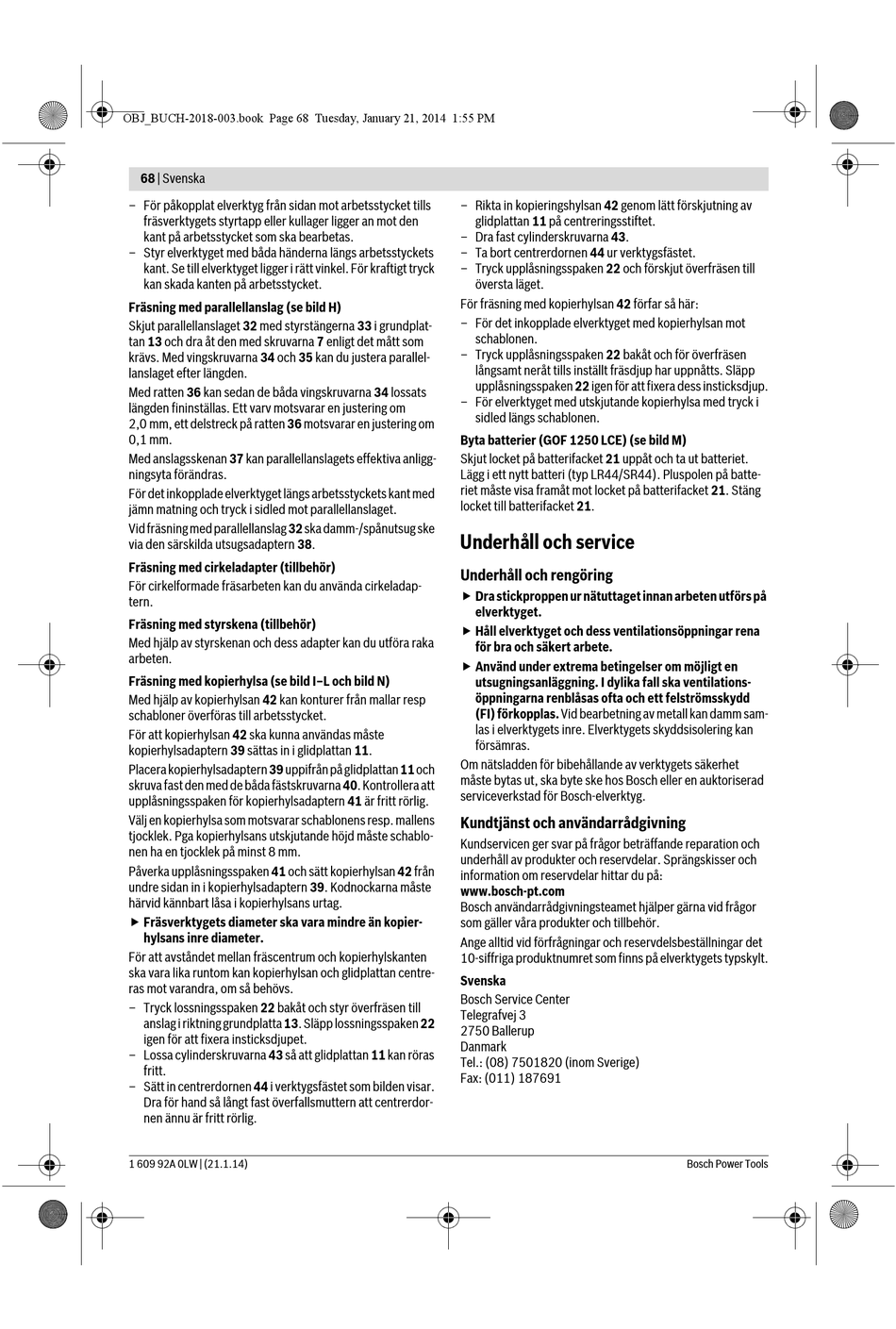

68 | Svenska
– För påkopplat elverktyg från sidan mot arbetsstycket tills
fräsverktygets styrtapp eller kullager ligger an mot den
kant på arbetsstycket som ska bearbetas.
– Styr elverktyget med båda händerna längs arbetsstyckets
kant. Se till elverktyget ligger i rätt vinkel. För kraftigt tryck
kan skada kanten på arbetsstycket.
Fräsning med parallellanslag (se bild H)
Skjut parallellanslaget 32 med styrstängerna 33 i grundplat-
tan 13 och dra åt den med skruvarna 7 enligt det mått som
krävs. Med vingskruvarna 34 och 35 kan du justera parallel-
lanslaget efter längden.
Med ratten 36 kan sedan de båda vingskruvarna 34 lossats
längden fininställas. Ett varv motsvarar en justering om
2,0 mm, ett delstreck på ratten 36 motsvarar en justering om
0,1 mm.
Med anslagsskenan 37 kan parallellanslagets effektiva anligg-
ningsyta förändras.
För det inkopplade elverktyget längs arbetsstyckets kant med
jämn matning och tryck i sidled mot parallellanslaget.
Vid fräsning med parallellanslag 32 ska damm-/spånutsug ske
via den särskilda utsugsadaptern 38.
Fräsning med cirkeladapter (tillbehör)
För cirkelformade fräsarbeten kan du använda cirkeladap-
tern.
Fräsning med styrskena (tillbehör)
Med hjälp av styrskenan och dess adapter kan du utföra raka
arbeten.
Fräsning med kopierhylsa (se bild I–L och bild N)
Med hjälp av kopierhylsan 42 kan konturer från mallar resp
schabloner överföras till arbetsstycket.
För att kopierhylsan 42 ska kunna användas måste
kopierhylsadaptern 39 sättas in i glidplattan 11.
Placera kopierhylsadaptern 39 uppifrån på glidplattan 11 och
skruva fast den med de båda fästskruvarna 40. Kontrollera att
upplåsningsspaken för kopierhylsadaptern 41 är fritt rörlig.
Välj en kopierhylsa som motsvarar schablonens resp. mallens
tjocklek. Pga kopierhylsans utskjutande höjd måste schablo-
nen ha en tjocklek på minst 8 mm.
Påverka upplåsningsspaken 41 och sätt kopierhylsan 42 från
undre sidan in i kopierhylsadaptern 39. Kodnockarna måste
härvid kännbart låsa i kopierhylsans urtag.
 Fräsverktygets diameter ska vara mindre än kopier-
hylsans inre diameter.
För att avståndet mellan fräscentrum och kopierhylskanten
ska vara lika runtom kan kopierhylsan och glidplattan centre-
ras mot varandra, om så behövs.
– Tryck lossningsspaken 22 bakåt och styr överfräsen till
anslag i riktning grundplatta 13. Släpp lossningsspaken 22
igen för att fixera insticksdjupet.
– Lossa cylinderskruvarna 43 så att glidplattan 11 kan röras
fritt.
– Sätt in centrerdornen 44 i verktygsfästet som bilden visar.
Dra för hand så långt fast överfallsmuttern att centrerdor-
nen ännu är fritt rörlig.
1 609 92A 0LW | (21.1.14)
– Rikta in kopieringshylsan 42 genom lätt förskjutning av
glidplattan 11 på centreringsstiftet.
– Dra fast cylinderskruvarna 43.
– Ta bort centrerdornen 44 ur verktygsfästet.
– Tryck upplåsningsspaken 22 och förskjut överfräsen till
översta läget.
För fräsning med kopierhylsan 42 förfar så här:
– För det inkopplade elverktyget med kopierhylsan mot
schablonen.
– Tryck upplåsningsspaken 22 bakåt och för överfräsen
långsamt neråt tills inställt fräsdjup har uppnåtts. Släpp
upplåsningsspaken 22 igen för att fixera dess insticksdjup.
– För elverktyget med utskjutande kopierhylsa med tryck i
sidled längs schablonen.
Byta batterier (GOF 1250 LCE) (se bild M)
Skjut locket på batterifacket 21 uppåt och ta ut batteriet.
Lägg i ett nytt batteri (typ LR44/SR44). Pluspolen på batte-
riet måste visa framåt mot locket på batterifacket 21. Stäng
locket till batterifacket 21.
Underhåll och service
Underhåll och rengöring
 Dra stickproppen ur nätuttaget innan arbeten utförs på
elverktyget.
 Håll elverktyget och dess ventilationsöppningar rena
för bra och säkert arbete.
 Använd under extrema betingelser om möjligt en
utsugningsanläggning. I dylika fall ska ventilations-
öppningarna renblåsas ofta och ett felströmsskydd
(FI) förkopplas. Vid bearbetning av metall kan damm sam-
las i elverktygets inre. Elverktygets skyddsisolering kan
försämras.
Om nätsladden för bibehållande av verktygets säkerhet
måste bytas ut, ska byte ske hos Bosch eller en auktoriserad
serviceverkstad för Bosch-elverktyg.
Kundtjänst och användarrådgivning
Kundservicen ger svar på frågor beträffande reparation och
underhåll av produkter och reservdelar. Sprängskisser och
information om reservdelar hittar du på:
www.bosch-pt.com
Bosch användarrådgivningsteamet hjälper gärna vid frågor
som gäller våra produkter och tillbehör.
Ange alltid vid förfrågningar och reservdelsbeställningar det
10-siffriga produktnumret som finns på elverktygets typskylt.
Svenska
Bosch Service Center
Telegrafvej 3
2750 Ballerup
Danmark
Tel.: (08) 7501820 (inom Sverige)
Fax: (011) 187691
