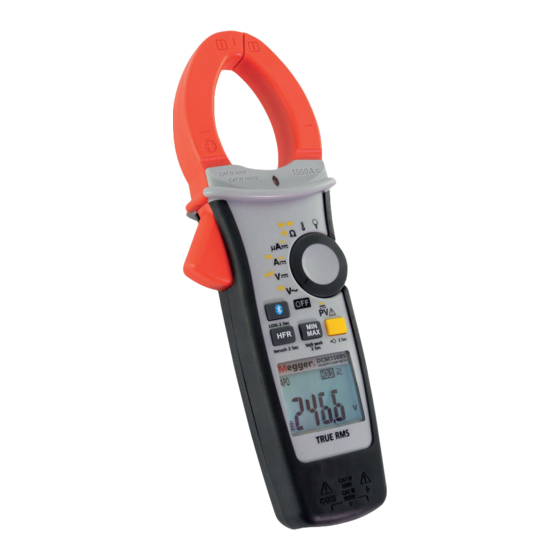

- Seite 1 DCM1500S Digitale Solarmesszange Benutzerhandbuch...
- Seite 2 Megger Limited, Archcliffe Road, Dover, Kent CT17 9EN. ENGLAND Tel.: +44 (0)1304 502101 Fax: +44 (0)1304 207342 www.megger.com Megger Ltd behält sich das Recht vor, die Spezifikation seiner Produkte von Zeit zu Zeit ohne vorherige Ankündigung zu ändern. Obwohl alle Anstrengungen unternommen wurden, um die Richtigkeit der in vorliegendem Dokument enthaltenen Informationen sicherzustellen, übernimmt Megger Ltd.
-
Seite 3: Konformitätserklärung
Hiermit erklärt Megger Instruments Limited, dass die in dieser Bedienungsanleitung beschriebene, von Megger Instruments Limited hergestellte Funkausrüstung die Erfüllung der Richtlinie 2014/53/EU bietet. Weitere von Megger Instruments Limited hergestellte, in dieser Bedienungsanleitung beschriebene Gerätschaften erfüllen die Richtlinien 2014/30/ EU und 2014/35/EU, wo diese anwendbar sind. - Seite 4 Gerät weder Regen noch Feuchtigkeit ausgesetzt werden. „ Messspitzen, die für Netzmessungen verwendet werden, müssen gemäß EN 61010-031 für die MESSKATEGORIE III oder IV ausgelegt sein und eine NENNSPANNUNG von mindestens der Spannung des zu messenden Stromkreises haben DCM1500S Benutzerhandbuch www.megger.com...
-
Seite 5: Sicherheitsinformationen
„ Trennen Sie die Messleitungen von den Prüfpunkten, bevor Sie die Stellung des Drehschalters verändern. „ Schließen Sie niemals eine Spannungsquelle an, wenn sich der Drehschalter in der Stellung Ω, oder befindet. „ Setzen Sie das Messgerät niemals extremen Temperaturen oder hoher Luftfeuchtigkeit aus. www.megger.com DCM1500S Benutzerhandbuch... -
Seite 6: G Unsichere Spannung
Messkategorie II: Gerät ist zwischen den Steckdosen und den Anlagen des Anwenders angeschlossen. Unsichere Spannung „ Um Sie auf das Vorhandensein einer potenziell gefährlichen Spannung ≥ hinzuweisen, wenn das Messgerät eine Spannung von 30 V oder eine Spannungsüberlastung in V, mV, PV erkennt, wird das Symbol angezeigt. DCM1500S Benutzerhandbuch www.megger.com... -
Seite 7: Leistungsmerkmale
„ Frequenzzähler „ Kapazitäts-/Diodentest „ °C/°F Temperaturfunktion „ Anlaufstrom „ DCA-Taste für automatische Nullstellung „ Max./Min. Halten „ Smart Hold „ Hochfrequenz-Rauschunterdrückungsfilter „ Autom. Abschaltung (APO, Auto Power Off) „ CAT IV 600V / CAT III 1000V Sicherheitsstandards www.megger.com DCM1500S Benutzerhandbuch... -
Seite 8: Auspacken Und Überprüfen
Auspacken und Überprüfen Beim Entnehmen Ihres neuen Solar-/PV-Messgeräts mit Klemmbacken aus der Verpackung sollten Sie folgende Artikel in den Händen halten: „ Megger DCM1500S Solar-/PV-Messgerät mit Klemmbacken „ Messleitungssatz (eine schwarze, eine rote) „ Prüfspitzen (eine schwarze, eine rote) „ Krokodilklemmen (eine schwarze, eine rote) „... -
Seite 9: Beschreibung Des Messgeräts
Beschreibung des Messgeräts Funktionstaste Klemmbacke Spannungssuche-LED Bluetoothtaste Auslöser Drehschalter zum Ein-/Ausschalten des Geräts und zum Auswählen einer Funktion LCD-Anzeige mit 6.000 Stellen Eingangsklemme (+) Gemeinsame Eingangsklemme (Erdungsreferenz) www.megger.com DCM1500S Benutzerhandbuch... -
Seite 10: Durchführen Von Einfachen Messvorgängen
Schließen Sie beim Anschließen der Messleitungen an das zu prüfende Gerät die gemeinsame Messleitung vor dem Anschließen der stromführenden Messleitung an. Entfernen Sie beim Entfernen der Messleitungen die stromführende Messleitung vor dem Entfernen der gemeinsamen Messleitung. Spannungsmessungen Drehen Sie den Schalter, um die Messfunktion auszuwählen. DCM1500S Benutzerhandbuch www.megger.com... -
Seite 11: Messungen Von Pv-Spannungen
Die PVHV-Messleitungen wurden für den Einsatz in Umgebungen entwickelt, die nicht direkt an das Stromnetz angeschlossen sind. Wählen Sie immer den richtigen AC/DC- Modus, um eine Hochspannungsmessung durchzuführen. Auf dem Messgerät blinken dieses Symbol und das richtige Modus-Symbol (AC/DC), wenn die Eingangsspannung unterschiedlich und/oder gefährlich ist. www.megger.com DCM1500S Benutzerhandbuch... - Seite 12 CAT III 1000 V Handschutz mit fester Begrenzung Das Gerät nicht oberhalb der festen Begrenzung halten Drehen Sie den Schalter und drücken Sie die Funktionstaste, um den AC/DC/Hz-Modus auszuwählen. Hinweis: Die Taschenlampe schaltet sich ein, wenn die Klemmbacke geöffnet wird. DCM1500S Benutzerhandbuch www.megger.com...
-
Seite 13: Messen Von Widerstand/Durchgang/Kapazität/Diode
Messen von Widerstand/Durchgang/Kapazität/Diode Drehen Sie den Schalter und drücken Sie die Funktionstaste, um die Messfunktion auszuwählen. www.megger.com DCM1500S Benutzerhandbuch... - Seite 14 Temperaturmessung °C / °F Funktionstaste Temperaturmessfühler Typ K Entlüftung / Rohr Drehen Sie den Schalter und drücken Sie die Funktionstaste, um den Modus °C / °F auszuwählen. DCM1500S Benutzerhandbuch www.megger.com...
-
Seite 15: Messungen Von Μa
Messungen von µA (Beispiel) Flammensensor Steuergerät Drehen Sie den Schalter und drücken Sie die Funktionstaste, um den AC/DC-Modus auszuwählen. www.megger.com DCM1500S Benutzerhandbuch... -
Seite 16: Verwendung Der Funktionstaste
Verwendung der Funktionstaste Schalterposition Funktion Drücken Sie die Funktionstaste, um die Funktion für jede Drehschalterposition zu ändern. DCM1500S Benutzerhandbuch www.megger.com... -
Seite 17: Hintergrundbeleuchtung
Frequenzmessungen Funktionstaste Hintergrundbeleuchtung > 2 Sekunden lang drücken 2 Sekunden Drücken Sie die Funktionstaste länger als 2 Sekunden, um die Hintergrundbeleuchtung ein- oder auszuschalten. www.megger.com DCM1500S Benutzerhandbuch... - Seite 18 Im MIN/MAX-Modus werden die minimalen und maximalen Eingangswerte aufgezeichnet. Wenn die Eingabe unter den aufgezeichneten Mindestwert fällt oder über dem aufgezeichneten Maximalwert liegt, gibt das Messgerät einen Signalton aus und zeichnet den neuen Wert auf. Halten Sie die Taste gedrückt, um die Aufzeichnung anzuhalten. DCM1500S Benutzerhandbuch www.megger.com...
-
Seite 19: Sensorposition
Drücken Sie die MIN/MAX-Taste länger als 2 Sekunden, um den Spannungssuche-Modus zu aktivieren/zu deaktivieren. Drücken Sie die Taste MIN/MAX, um von hoher zu niedriger Empfindlichkeit zu wechseln. WARNUNG Die Spannungssuche-LED zeigt das elektrische Feld an. Wenn die Spannungssuche-LED nicht leuchtet, liegt möglicherweise weiterhin Spannung an. www.megger.com DCM1500S Benutzerhandbuch... - Seite 20 Signal um 50 Messwerte größer ist als der angezeigte Wert. DCA-NULL Vor der Durchführung von DCA-NULL die Klemmbacke vom Leiter entfernen. Halten Sie die Taste länger als 2 Sekunden gedrückt, um Restmagnetismus auszugleichen. Drücken Sie > 2 sekunden -NULL Drücken Sie > 2 sekunden -NULL DCM1500S Benutzerhandbuch www.megger.com...
-
Seite 21: Hochfrequenzunterdrückung (Hfr)
Die Grenzfrequenz (-3 dB-Punkt) des Tiefpassfilters beträgt 800 Hz. Drücken WARNUNG Gefährliche Spannungen können auch dann noch vorhanden sein, wenn der LCD- Messwert im HFR-Modus sehr niedrig ist. Prüfen Sie die Spannung erneut, ohne dass der HFR-Modus aktiviert ist. www.megger.com DCM1500S Benutzerhandbuch... - Seite 22 Wählen Sie im Modus „Anlaufstrom“ einen geeigneten Messbereich aus, bevor Sie die Taste HFR/ZUSTROM drücken und die Anlaufstrom-Messung auslösen. Motor aus Motoreinsch altzeit Auslösepunkt Erkennung Drücken Sie > 2 sekunden Inrush 2 sec Drücken Sie Die Stromstärke ist > Triggerpegel > 2 sekunden Inrush 2 sec DCM1500S Benutzerhandbuch www.megger.com...
-
Seite 23: Zeiteinstellung Der Automatischen Abschaltung
Das Messgerät piepst dreimal, bevor die automatische Abschaltung aktiviert wird. Lassen Sie die Funktionstaste los, und drücken Sie sie erneut, um die gewünschte Zeit auszuwählen. Die automatische Abschaltung kann auf 5 Minuten, 10 Minuten, 20 Minuten oder deaktiviert (AUS) eingestellt werden. www.megger.com DCM1500S Benutzerhandbuch... - Seite 24 Test der LCD-Anzeige Schalten Sie das Messgerät ein, während Sie die Taste HOLD gedrückt halten. DCM1500S Benutzerhandbuch www.megger.com...
- Seite 25 Funktion der Taste LOG Drücken Sie Drücken Sie beim Einschalten die Bluetooth® -Taste, um den Logger-Modus bzw. den manuellen Speichermodus auszuwählen oder den Speicher zu löschen. www.megger.com DCM1500S Benutzerhandbuch...
-
Seite 26: Datenlogger
LOG-Symbol blinkt während der Protokollierung VORSICHT Alle gespeicherten Daten werden zu Beginn jedes Datenprotokolls oder bei Auswahl von „CLR“ (Löschen) oder „Save“ (Manuelles Speichern) gelöscht. Daten können von der Megger Link-App heruntergeladen und zur Analyse gespeichert werden. DCM1500S Benutzerhandbuch www.megger.com... - Seite 27 Wenn „Manual Saving“ (Manuelles Speichern) ausgewählt ist, können die Messwerte durch Drücken der Taste Hold/Zero (Halten/Null) im Protokollmodus gespeichert werden. Die Messposition wird bei jedem Tastendruck angezeigt. VORSICHT Alle Daten werden bis zum Umschalten in den Datenlogger-Modus oder zum Ausführen der Löschfunktion gespeichert. www.megger.com DCM1500S Benutzerhandbuch...
- Seite 28 Freien beträgt bis zu 10 Meter. Laden Sie die „Megger Link“-App herunter Schalten Sie die Bluetooth-Funktion des Messgeräts ein, indem Sie die Bluetooth-Taste drücken und die Megger Link-App öffnen, um eine Verbindung zum Messgerät herzustellen. Das Bluetooth-Symbol des Messgeräts blinkt während der Verbindung und bleibt auf dem LCD-Display, sobald die Verbindung hergestellt wurde.
-
Seite 29: Standardeinstellung Für Temperatureinheiten
Standardeinstellung für Temperatureinheiten Oder Halten Sie die Taste MIN/MAX gedrückt, während Sie das Messgerät einschalten, um °C oder °F auszuwählen. www.megger.com DCM1500S Benutzerhandbuch... -
Seite 30: Niedriger Batteriestand Und Austausch Der Batterie
Um Fehlmessungen zu vermeiden, wechseln Sie die Batterie, sobald die Anzeige für niedrigen Batteriestand aufleuchtet. Siehe folgende Darstellung zum Austausch der Batterien. VORSICHT Entfernen Sie vor dem Öffnen der Batteriefachabdeckung oder des Messgerätegehäuses die Messleitungen vom Messgerät. DCM1500S Benutzerhandbuch www.megger.com... -
Seite 31: Sicherheit
Zufällige Vibration gemäß MIL-PRF-28800F Klasse 2 Fallschutz : Fall aus 1,2 m (4 ft) Höhe auf Hartholz auf Betonboden Sicherheit : : EN 61010-1, EN 61010-2-032, EN 61010- 2-033 für CAT III 1000 V, CAT IV 600 V, EN 61326-1 www.megger.com DCM1500S Benutzerhandbuch... - Seite 32 Eingangsimpedanz : 10 MΩ Überlastschutz : AC/DC 1,000 V Spannung (DC): Bereich OL-Messwert Auflösung Genauigkeit 600,0 V 660,0 V 0,1 V ± (0,7% + 2D) 1000 V 1100 V Eingangsimpedanz : 10 MΩ Überlastschutz : AC/DC 1,000 V DCM1500S Benutzerhandbuch www.megger.com...
- Seite 33 AC/DC-µA-Bereich Bereich OL-Messwert Auflösung Genauigkeit 400.0 µA 440.0 µA 0.1 µA ± (1.0% + 3D) 4000 µA 4400 µA 1 µA Eingangsimpedanz : ca. 2.2 kΩ Frequenzgang : 45 ~ 400Hz (Sinuswelle) Überlastschutz : AC/DC 1,000 V www.megger.com DCM1500S Benutzerhandbuch...
-
Seite 34: Minimale Empfindlichkeit
Bereich für 45 Hz bis 200 Hz hinzufügen. Genauigkeit ist nicht spezifiziert für > 200 Hz. Ausschaltfrequenz (-3 dB): 800 Hz Anlaufstrom ≥ Verfügbar für ACA und flexible Stromzange. Auslösestufe: 50d. ±3 % zur angegebenen Genauigkeit jeder Funktion und jedes Bereichs hinzufügen. DCM1500S Benutzerhandbuch www.megger.com... -
Seite 35: Überlastschutz
± (0.9% + 2D) Leerlaufspannung : ca. 1.8 V Überlastschutz : AC/DC 1000 V Kapazitäts Bereich OL-Messwert Auflösung Genauigkeit 100.0 µF 110.0 µF 0.1 µF ± (1.9% + 2D) 1000 µF 1100 µF 1 µF Überlastschutz : AC/DC 1000 V www.megger.com DCM1500S Benutzerhandbuch... -
Seite 36: Auflösung
Länge der freiliegenden 18 mm bis 3.5 mm Messspitze : Umgebungsbedingungen : -10 °C bis 45 °C (-4 °F bis 113 °F), 80% relative Luftfeuchtigkeit. Höhe : 2000 m (6,562 ft) Sicherheitsnorm : EN61010-031 In Taiwan hergestelltes Produkt. DCM1500S Benutzerhandbuch www.megger.com... -
Seite 37: Wartung
Entsorgung der Batterien Die Batterien in diesem Produkt sind gemäß der Batterierichtlinie als tragbare Batterien klassifiziert. Bitte wenden Sie sich an Megger Ltd, Ihr Megger-Büro oder Ihren Händler vor Ort, um Anweisungen zur sicheren Entsorgung dieser Batterien zu erhalten. Megger ist im Vereinigten Königreich (GB) als Hersteller von Batterien registriert. Die Registrierungsnummer lautet BPRN01235. -
Seite 38: Gewährleistung (3 Jahre)
Verlusten. Die Gesetze einiger Bundesstaaten oder Länder können davon abweichen. Daher gelten die oben genannten Einschränkungen oder Ausschlüsse für Sie evtl. nicht. Megger Limited Archcliffe Road Dover Kent CT17 9EN Tel: +44 (0) 1304 502 101 Fax: +44 (0) 1304 207 342 www.megger.com DCM1500S Benutzerhandbuch www.megger.com... - Seite 39 DCM1500S Benutzerhandbuch...
- Seite 40 Produktionsstätten Megger Limited Megger GmbH Megger USA - Valley Forge Archcliffe Road Weststraße 59 Valley Forge Corporate Dover 52074 Aachen, Center Kent Germany 2621 Van Buren Avenue CT17 9EN +49 (0) 241 91380 500 Norristown ENGLAND Pennsylvania, 19403 +44 (0)1 304 502101...
