Pölynpoistoliitännän asentaminen

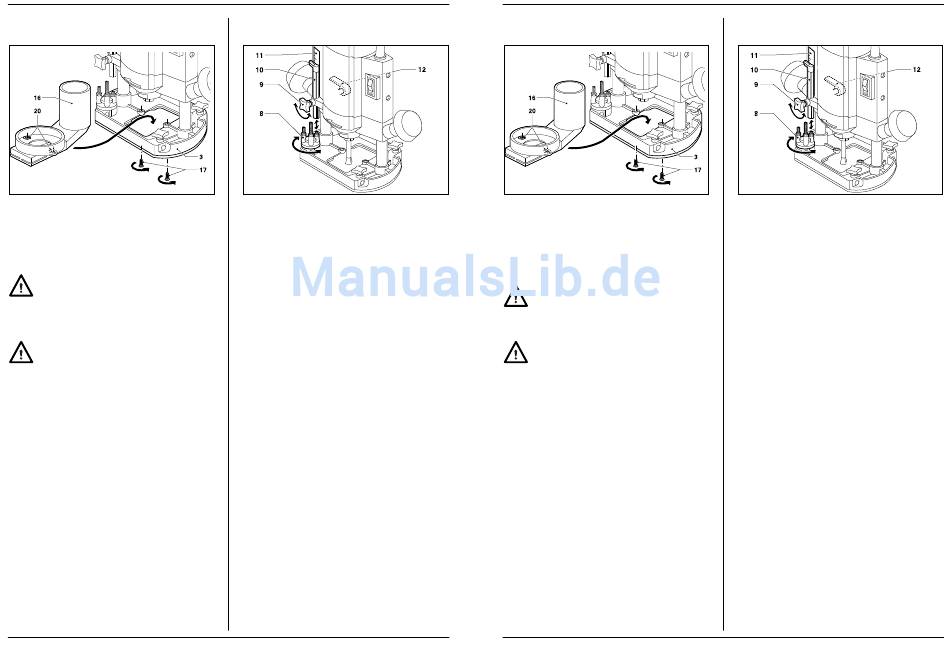

Kuva E
Käytä liitäntää irtoavan pölyn poisohjaamiseen.
•
Asenna pölynpoistoliitäntä (16) jyrsinkorin pohjaan
(3) käyttämällä ruuveja (17) ja muttereita (20).
•
Aseta pölynpoistoimurin suutinkappale liitännät pois-
topuoleen.
Jotta voisit nähdä työstettävän kappaleen mah-
dollisimman hyvin, sijoita pölynpoistoliitäntä
koneen takapuolelle.
KÄYTTÖ
Noudata aina turvallisuusohjeita ja voimassao-
levia määräyksiä.
Pidä konetta lepoasennossa työstettävää kappaletta vas-
ten, kun käynnistät tai sammutat koneen. Kiristysholkin
jyrsinterä voi muutoin vahingoittaa työstettävää kappalet-
ta.
•
Purista työstettävä kappale kiinni tai varmista muuten,
ettei kappale pääse liukumaan koneen alle työstämi-
sen aikana.
•
Pidä koneesta tukevasti kiinni ja liikuta sitä tasaisin ve-
doin työstettävän kappaleen yli. Älä pakota konetta.
•
Käytä ainoastaan jyrsinteriä, joissa ei näy kulumis-
vaurioita. Kuluneet jyrsinterät heikentävät koneen jyr-
simistehoa.
•
Kun lopetat työskentelyn, kytke kone aina ensin pois
päältä virtakytkimestä ennen kuin irrotat koneen pisto-
tulpan pistorasiasta.
30
Jyrsinsyvyyden säätäminen
Kuva F
Koneen jyrsinsyvyyttä on mahdollista säätää kahdella ta-
valla.
Säätäminen mitta-asteikon avulla
•
Kierrä syvyydenrajoittimen (9) kiristysruuvi irti.
•
Vapauta puristuskahva (11) ja paina konetta niin pal-
jon alaspäin, että jyrsinterä ottaa kiinni työstettävään
kappaleeseen.
•
Lukitse puristuskahva takaisin.
•
Säädä käsin syvyydenrajoittimen (10) mitta-asteik-
koa (12) haluamasi jyrsinsyvyyden kohdalle. Kiristä
tämän jälkeen kiristysruuvi takaisin.
Säätäminen revolverisyvyyden rajoittimen avulla
Revolverisyvyyden rajoittimen avulla voit valita nopeasti
kolmen erilaisen jyrsinsyvyyden väliltä. Myös nämä jyrsin-
syvyydet asetetaan syvyydenrajoitinta (10) säätämällä.
•
Aseta revolverisyvyyden rajoitin (8) kolmen ruuvin
avulla haluamiesi jyrsinsyvyyksien kohdalle.
Monteren van de adapter voor stof afzuigen.
Fig. E
Gebruik de adapter voor het afvoeren van vrijkomend stof.
•
Monteer de adapter voor stof afzuigen (16) door mid-
del van de schroeven (17) en de moertjes (20) op de
freeszool (3).
•
Plaats het mondstuk van een stof afzuiger op de uit-
loop van de adapter.
Houd voor een goed zicht op het werkstuk de uit-
loop van de adapter achter de machine.
BEDIENING
Neem altijd de veiligheidsin structies in acht en
houd u aan de geldende voorschriften.
Houd de machine in ruststand op het werkstuk wanneer u
de machine in- of uitschakelt. Het freesbitje in de spantang
kan het werkstuk beschadigen.
•
Klem het werkstuk vast of zorg an derszins dat het tij-
dens de werkzaamheden niet onder de machine kan
wegglijden.
•
Houd de machine stevig vast en beweeg deze gelijk-
matig over het werkstuk. Forceer de machine niet.
•
Gebruik uitsluitend freesbitjes die nog geen slijtage-
verschijnselen vertonen. Versleten freesbitjes heb-
ben een negatief effect op de efficiency van de machi-
ne.
•
Schakel na beëindiging van de werkzaamheden altijd
eerst de machine uit voordat u de stekker uit het stop-
contact trekt.
Ferm
Ferm
Instellen van de freesdiepte
Fig. F
De machine heeft twee verschillende mogelijkheden om
de freesdiepte in te stellen.
Instellen met behulp van de schaalverdeling
•
Draai de klemschroef van de diep teaanslag (9) los.
•
Zet de klemhendel (11) vrij en druk de machine zo ver
naar beneden dat het freesbitje het werkstuk raakt.
•
Zet de klemhendel weer vast.
•
Stel aan de hand van de schaal verdeling (12) de diep-
teaanslag (10) in op de gewenste freesdiepte en draai
de klemschroef vast.
Instellen met behulp van de revolver-diepteaanslag
De revolver-diepteaanslag maakt snelkiezen tussen drie
verschillende freesdiepten mogelijk. Deze worden mede
bepaald door de instelling van de diepteaanslag (10).
•
Stel door middel van de drie schroeven op de revolver-
diepteaanslag (8) de gewenste freesdiepten in.
