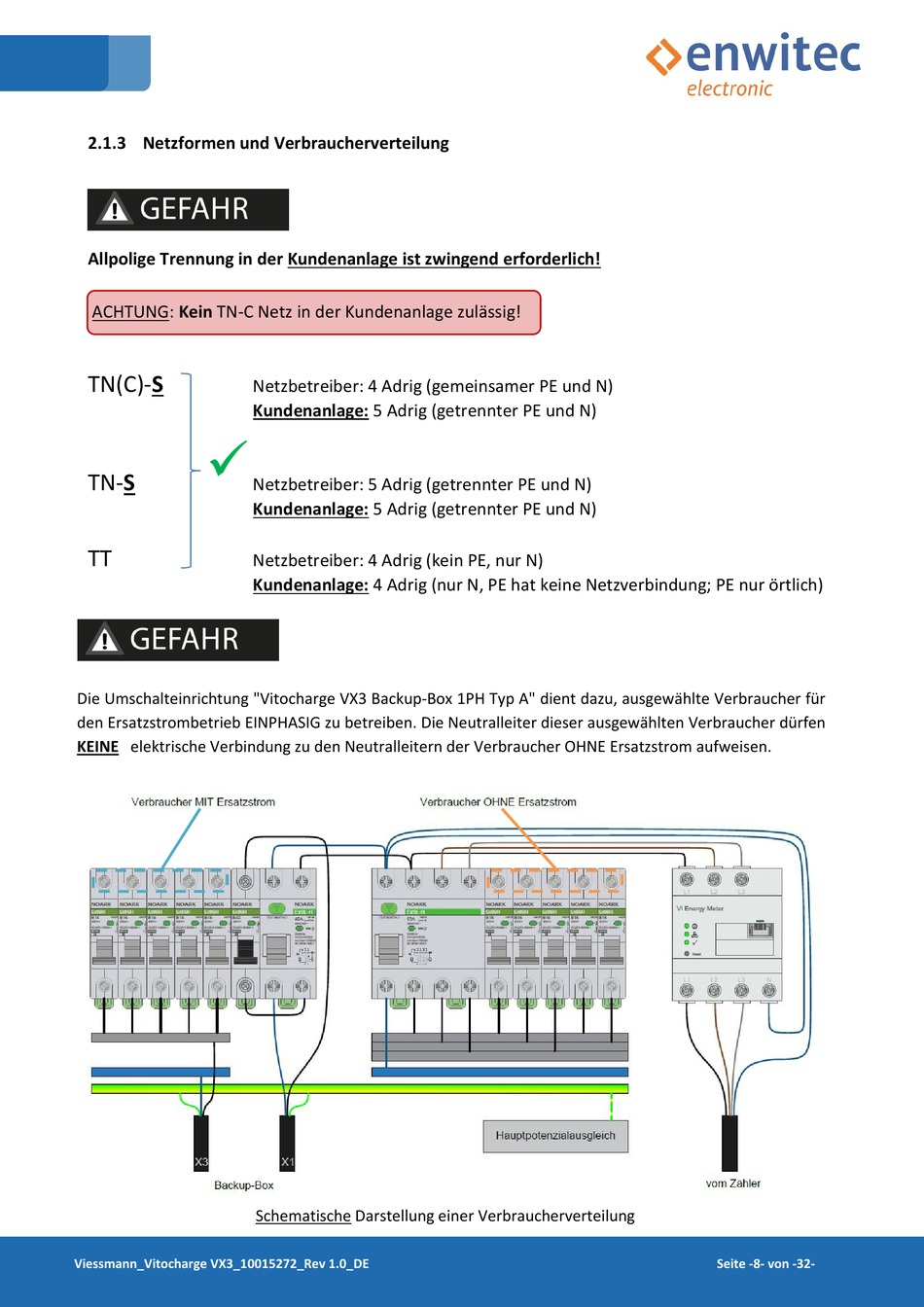

2.1.3 Netzformen und Verbraucherverteilung

Allpolige Trennung in der Kundenanlage ist zwingend erforderlich!
ACHTUNG: Kein TN-C Netz in der Kundenanlage zulässig!
TN(C)-S

TN-S
TT
Die Umschalteinrichtung "Vitocharge VX3 Backup-Box 1PH Typ A" dient dazu, ausgewählte Verbraucher für
den Ersatzstrombetrieb EINPHASIG zu betreiben. Die Neutralleiter dieser ausgewählten Verbraucher dürfen
KEINE elektrische Verbindung zu den Neutralleitern der Verbraucher OHNE Ersatzstrom aufweisen.
Viessmann_Vitocharge VX3_10015272_Rev 1.0_DE
Netzbetreiber: 4 Adrig (gemeinsamer PE und N)
Kundenanlage: 5 Adrig (getrennter PE und N)
Netzbetreiber: 5 Adrig (getrennter PE und N)
Kundenanlage: 5 Adrig (getrennter PE und N)
Netzbetreiber: 4 Adrig (kein PE, nur N)
Kundenanlage: 4 Adrig (nur N, PE hat keine Netzverbindung; PE nur örtlich)
Schematische Darstellung einer Verbraucherverteilung
