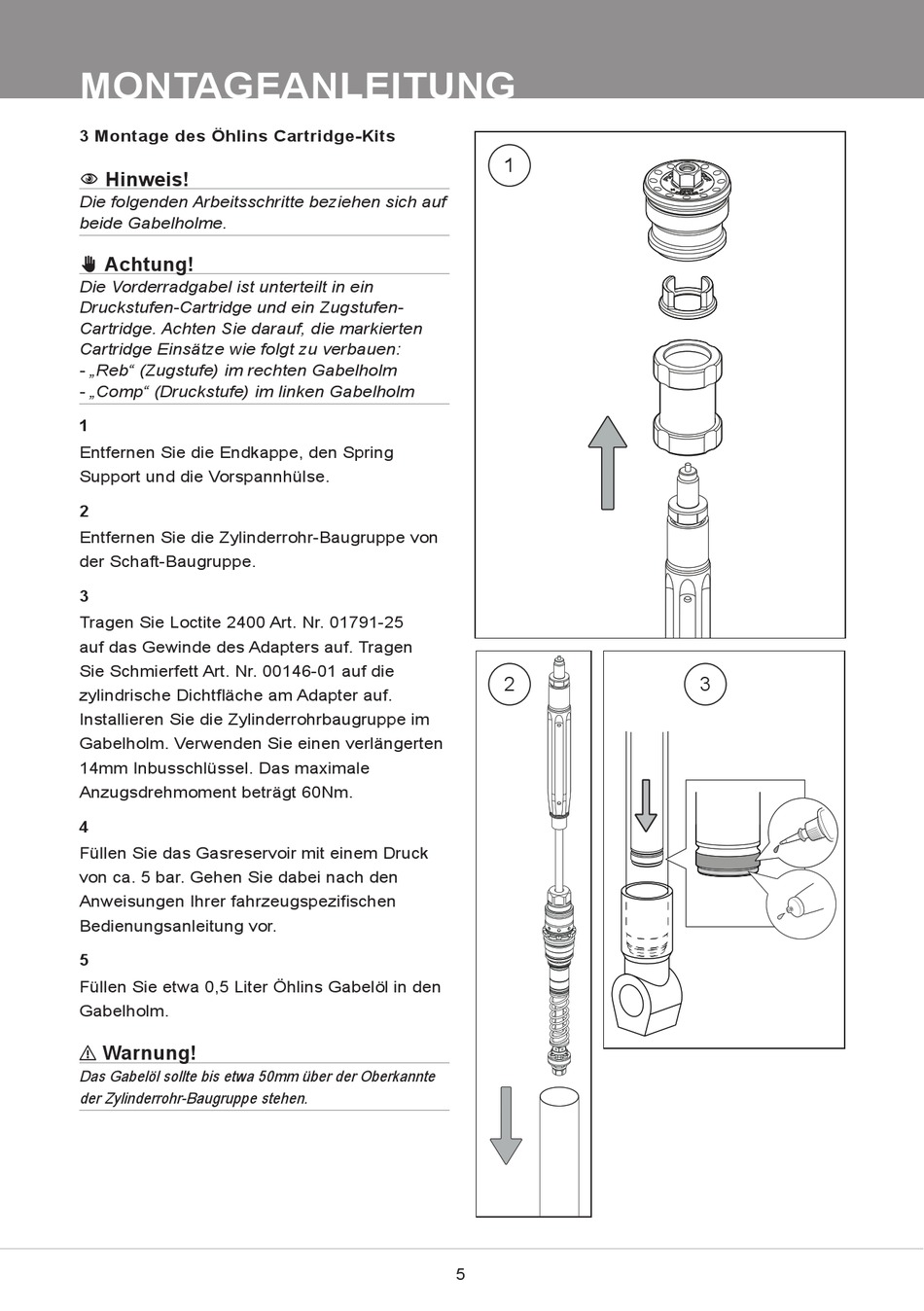

MONTAGEANLEITUNG
3 Montage des Öhlins Cartridge-Kits
Hinweis!
1
Die folgenden Arbeitsschritte beziehen sich auf
beide Gabelholme.
✋
Achtung!
Die Vorderradgabel ist unterteilt in ein
Druckstufen-Cartridge und ein Zugstufen-
Cartridge. Achten Sie darauf, die markierten
Cartridge Einsätze wie folgt zu verbauen:
- „Reb" (Zugstufe) im rechten Gabelholm
- „Comp" (Druckstufe) im linken Gabelholm
1
Entfernen Sie die Endkappe, den Spring
Support und die Vorspannhülse.
2
Entfernen Sie die Zylinderrohr-Baugruppe von
der Schaft-Baugruppe.
3
Tragen Sie Loctite 2400 Art. Nr. 01791-25
auf das Gewinde des Adapters auf. Tragen
Sie Schmierfett Art. Nr. 00146-01 auf die
zylindrische Dichtfläche am Adapter auf.
Installieren Sie die Zylinderrohrbaugruppe im
Gabelholm. Verwenden Sie einen verlängerten
14mm Inbusschlüssel. Das maximale
Anzugsdrehmoment beträgt 60Nm.
4
Füllen Sie das Gasreservoir mit einem Druck
von ca. 5 bar. Gehen Sie dabei nach den
Anweisungen Ihrer fahrzeugspezifischen
Bedienungsanleitung vor.
5
Füllen Sie etwa 0,5 Liter Öhlins Gabelöl in den
Gabelholm.
⚠
Warnung!
Das Gabelöl sollte bis etwa 50mm über der Oberkannte
der Zylinderrohr-Baugruppe stehen.
1
2
5
3
