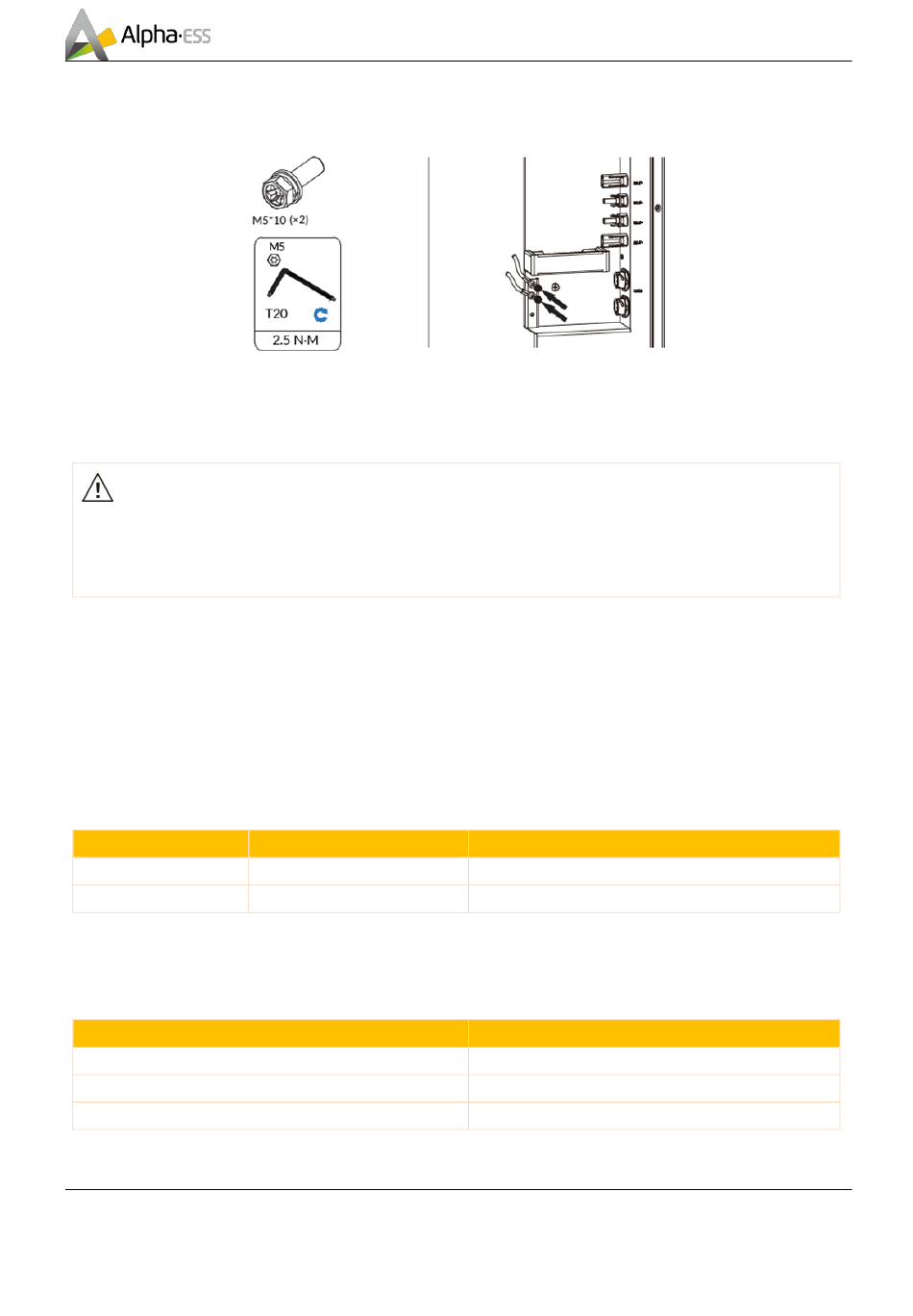

An der linken Seite des Batteriemoduls befindet sich ein externer Erdungsanschluss. Bereiten Sie den
Erdungsanschluss ebenfalls wie oben beschrieben vor und schließen Sie diesen an.
Das Batteriemodul und der Wechselrichter müssen geerdet werden.
6.4 AC-Anschluss
Auf der AC-Seite des Wechselrichters muss ein AC-Trennschalter installiert werden, um sicherzustellen,
dass der Wechselrichter sicher vom Stromnetz und der Last getrennt werden kann.
GEFAHR
Lebensgefahr durch Feuer!
Sie müssen jeden Wechselrichter mit einem eigenen AC-Schutzschalter absichern, um sicherzustellen,
dass der Wechselrichter sicher abgetrennt werden kann.
Schließen Sie keine Lasten zwischen dem Wechselrichter und dem Netzschalter an.
Zwischen dem AC-Schutzschalter und dem Wechselrichter sollten keine Verbraucher angeschlossen
werden. Verwenden Sie dedizierte Leistungsschutzschalter mit Lastschalterfunktion für die Lastschaltung.
Die Auswahl des AC-Schutzschalters ist abhängig von der Verdrahtung (Leitungsquerschnitt), Kabeltyp,
Verdrahtungsmethode, Umgebungstemperatur, Nennstrom des Wechselrichters usw.
Derating des AC-Schutzschalters kann aufgrund von Selbsterhitzung oder bei Hitzeeinwirkung erforderlich
sein. Der maximale AC-Strom der Wechselrichter und die empfohlenen AC-Schutzschalter können der
folgenden Tabelle entnommen werden:
Beschreibung
Netzseite
Backup-Seite
6.4.1 Netz- und Backup-Anschluss
Es gibt zwei AC-Klemmblöcke für den Netz- und Backup-Anschluss, die die gleichen Montageschritte
haben. Die folgenden Kabelanforderungen für den AC-Anschluss werden empfohlen.
Beschreibung
Kabeldurchmesser
Leiterquerschnitt
Abisolierlänge der isolierten Adern
Tel:
+49 6103 4591601
Max. Strom
21,7 A
14,5 A
Smarten Your Energy
E-Mail:
service@alpha-ess.de
Smarten Your Energy
Empfohlener AC-Schutzschalter
32 A
20 A
Wert
12 - 16 mm
4 - 6 mm2
10 - 12 mm
Web:
www.alpha-ess.de
Seite 31 von 52
