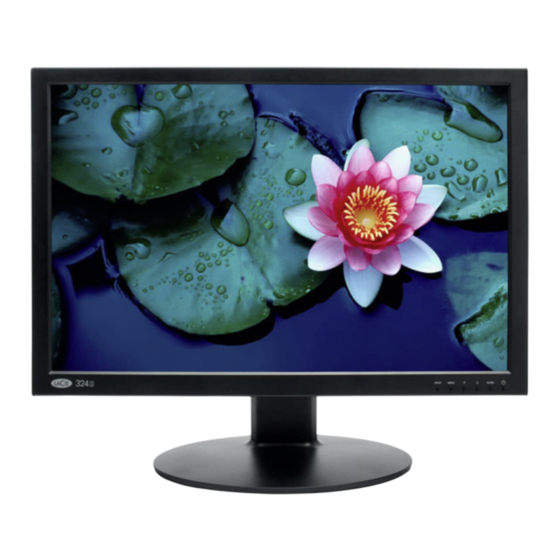

LaCie 324 Benutzerhandbuch
Lcd monitor
Inhaltsverzeichnis
LaCie 324 LCD Monitor
Benutzerhandbuch
Inhaltsverzeichnis
1.1 Merkmale ................................................................................................................................................... 7
1.2 Leistungsmerkmale des Monitors ................................................................................................................... 8
1.3. Packungsinhalt ........................................................................................................................................... 9
1.4. Der Stift für den LCD-Fuß .......................................................................................................................... 10
1.5. Monitoransichten ...................................................................................................................................... 11
2.1. Anschließen des Monitors an den Computer ............................................................................................... 14
2.2. Anschließen von Kopfhörern oder Lautsprechern.......................................................................................... 15
2.3. Anschließen von USB-Geräten ................................................................................................................... 15
2.4. Ergonomische Einstellungen ...................................................................................................................... 16
2.4.1. Bildschirm höher oder niedriger stellen ............................................................................................. 16
2.4.2. Neigungswinkel .............................................................................................................................. 16
2.4.3. Schwenken ..................................................................................................................................... 16
2.5. Installieren eines alternativen Standfußes oder einer alternativen Halterung .................................................... 17
3.1. Zoom-Modi und Bildseitenverhältnis ........................................................................................................... 19
3.2. Verwenden der BiB (Bild-in-Bild)-Funktion ................................................................................................... 20
3.2.1. Aktivieren/Deaktivieren von BiB ........................................................................................................ 20
3.2.2. Anpassen der BiB-Position ............................................................................................................... 20
3.2.3. Ändern der BiB-Größe ..................................................................................................................... 20
3.2.4. Umschalten der Audioausgabe an Lautsprecher ................................................................................ 21
3.2.5 Umschalten der bei BiB angezeigten Eingangsquelle ........................................................................... 21
4.1. Einstellungen und Regulierungen (grundlegende Funktionen) ........................................................................ 23
4.2. Erweiterte Einstellungen ............................................................................................................................. 24
4.2.1. BiB (Bild-in-Bild)-Einstellungen ......................................................................................................... 24
4.2.2. DVI-/VGA-Einstellungen .................................................................................................................. 25
4.2.3. HDMI-Videoeinstellungen ................................................................................................................ 26
4.2.4. Sonstige Einstellungen ..................................................................................................................... 28
Bevor Sie sich an den technischen Kundendienst wenden .................................................................................... 31
Kontaktaufnahme mit dem Kundendienst ........................................................................................................... 32
Inhaltsverzeichnis
Seite 1
6
13
18
22
29
31
33
Inhaltsverzeichnis
Verwandte Anleitungen für LaCie 324
Inhaltszusammenfassung für LaCie 324
-
Seite 1: Inhaltsverzeichnis
LaCie 324 LCD Monitor Inhaltsverzeichnis Benutzerhandbuch Seite 1 Inhaltsverzeichnis 1. Einführung 1.1 Merkmale ..............................7 1.2 Leistungsmerkmale des Monitors ........................8 1.3. Packungsinhalt ............................9 1.4. Der Stift für den LCD-Fuß .......................... 10 1.5. Monitoransichten ............................11 2. Anschließen des Geräts 2.1. -
Seite 2: Änderungen
Frankreich sign oder das Produkthandbuch ohne Verwenden Sie die im Lieferumfang ent- Vorbehalt zu ändern oder zu überarbei- haltenen Kabel für den LaCie 324 Moni- VORSICHT: Änderungen, die vom Her- ten. LaCie ist nicht verpflichtet, auf solche tor, damit der Radio- und Fernsehemp- steller nicht genehmigt wurden, können... -
Seite 3: Sicherheitshinweise Für Reparatur- Und Wartungsarbeiten
Stromschlägen, Feuer Bild angezeigt wurde. oder das Gehäuse beschädigt ist. oder irreparablen Schäden zu vermei- ✦ Beim Betrieb des LaCie 324 LCD Moni- ✦ Wenn Monitor unter Beachtung der fol- den. tor in Europa an einem 220-240 V AC genden Bedienungsanweisungen nicht ✦... -
Seite 4: Arbeitssicherheit Und Ergonomie
LaCie 324 Monitor Vorwort Benutzerhandbuch Seite 4 Arbeitssicherheit und Ergonomie Durch die korrekte Aufstellung und Ju- Ruhen Sie die Augen aus, indem Sie scheuernden Tuch. Keine Reinigungs- ✦ sich auf einen Gegenstand in minde- lösungen oder Scheibenreiniger ver- stierung können Sie der Ermüdung von stens 6 m Entfernung konzentrieren. -
Seite 5: Herstellerangaben Zu Wiederverwertung Und Energieverbrauch
Signalkabel oder Netzkabel. Herstellerangaben zu Wiederverwertung und Energieverbrauch Energie sparen: LaCie legt großen Wert auf Umweltschutz und misst der Wiederverwertung einen Dieser Monitor verfügt über eine Energiesparfunktion. Wenn ein VESA DPMS-Standardsi- hohen Stellenwert in seiner Unterneh-... -
Seite 6: Einführung
Einführung Benutzerhandbuch Seite 6 1. Einführung Vielen Dank für den Kauf eines LaCie 324 LCD Monitor. Dieser für kreative Profis entworfene LCD-Monitor verfügt über einen LCD-Bildschirm mit 24 Zoll und breiter Farbskala, 10- Bit-Gammakorrektur sowie umfassende HD-Unterstützung und bietet somit Merkmale, die von keinem anderen Produkt auf dem Markt übertroffen werden. -
Seite 7: Merkmale
S-PVA-Bildschirmtechnologie mit breiter Farbskala bietet eine branchenführende Farbskala von 92 % nach NTSC, so dass der LaCie 324 Monitor ein breites Spektrum lebhafter Farben anzeigen kann, wie sie bisher noch nicht von LCD-Monitoren dargestellt werden konn- ten. Diese Technologie bietet auch einen hervorragenden Ausgleich zwischen Kontrast (1000:1) und Helligkeit (400 cd/m (typisch)) sowie einen weiten Blickwinkel von 178°. -
Seite 8: Leistungsmerkmale Des Monitors
Bestimmte Systeme unterstützen ggf. nicht alle genannten Auflösungen. Primärer Modus : 1920 x 1200 bei 60 Hz – LaCie empfiehlt diese Auflösung für eine optimale Darstellung. Sekundäre Modi: 720 x 400 bei 70 Hz, 823 x 624 bei 75 Hz, 1280 x 960 bei 60 Hz, 640 x 480 bei 60 Auflösung... -
Seite 9: Packungsinhalt
LaCie 324 Monitor Einführung Benutzerhandbuch Seite 9 1.3. Packungsinhalt Die Packung enthält den LaCie 324 LCD Monitor und die un- ten aufgelisteten Elemente 2-9: ➀ LaCie 324 LCD Monitor ➁ DVI-D-Kabel ➂ HDMI-HDMI-Kabel ➃ Audio-Kabel ➄ Netzkabel ➅ USB-Host-Kabel ➆... -
Seite 10: Der Stift Für Den Lcd-Fuß
LaCie 324 Monitor Einführung Benutzerhandbuch Seite 1� 1� 1.4. Der Stift für den LCD-Fuß Der LCD-Fuß des Monitors wird während des Transports mit einem Stift in der Nähe des Fußsockels gesichert. Entfernen Sie den Stift wie unten beschrieben. 1. Nehmen Sie den Monitor aus dem Karton und entfernen Sie das Polstermaterial. -
Seite 11: Monitoransichten
LaCie 324 Monitor Einführung Benutzerhandbuch Seite 11 1.5. Monitoransichten Vorderansicht Informationen zu den Namen und Funktionen der einzelnen Komponenten des Monitors finden Sie in der folgenden Übersicht. ➀ Bildschirm – Zeigt Bilder an ➁ Betriebsanzeige – Leuchtet blau, wenn das Gerät einge- schaltet ist, leuchtet orange, wenn das Gerät im LEERLAUF-... -
Seite 12: Rückansicht
LaCie 324 Monitor Einführung Benutzerhandbuch Seite 12 Rückansicht Informationen zu den Namen und Funktionen der einzelnen Komponenten des Monitors finden Sie in der folgenden Übersicht. 1� AUDIO IN AUDIO IN DVI-D D-SUB AC IN HDMI PC-DIGITAL PC-ANALOG LINE OUT ➀... -
Seite 13: Anschließen Des Geräts
Anschließen des Geräts Benutzerhandbuch Seite 13 2. Anschließen des Geräts Der LaCie 324 LCD Monitor ist einfach zu installieren und er- fordert nur ein paar einfache Verbindungen: 2.1. Anschließen des Monitors an den Computer ✦ 2.2. Anschließen von Kopfhörern oder Lautsprechern ✦... -
Seite 14: Anschließen Des Monitors An Den Computer
LaCie 324 LCD Monitor Anschließen des Geräts Benutzerhandbuch Seite 14 2.1. Anschließen des Monitors an den Computer Befolgen Sie zum Anschließen des LCD-Monitors an Ihr System die folgenden Anweisungen: 1. Schalten Sie den Computer aus. 2. Schließen Sie das Signalkabel an (siehe Abb. 2.1-A):... -
Seite 15: Anschließen Von Kopfhörern Oder Lautsprechern
LaCie 324 LCD Monitor Anschließen des Geräts Benutzerhandbuch Seite 15 2.2. Anschließen von Kopfhörern oder Lautsprechern So schließen Sie Kopfhörer oder Lautsprecher an: Stecken Sie die Kabel der Kopfhörer oder Lautsprecher einfach in den LINE OUT-Anschluss auf der Rückseite des Monitors (Abb. -
Seite 16: Ergonomische Einstellungen
Fassen Sie den Monitor an beiden Seiten an und stellen Sie den gewünschten Schwenkwinkel ein (Abb. 2.4.3). HINWEIS: Der Fuß des LaCie 324 Monitor kann auf einer harten, flachen Oberfläche gedreht werden. Dabei wird das gesamte Gerät und nicht nur der Bildschirm gedreht. -
Seite 17: Installieren Eines Alternativen Standfußes Oder Einer Alternativen Halterung
Seite 17 2.5. Installieren eines alternativen Standfußes oder einer alternativen Halterung Der Fuß des LaCie 324 kann abgenommen werden, um einen flexiblen Monitorarm oder eine andere mit VESA 100 kompa- tible Halterung anzubringen. Richten Sie den Arm und die er- forderlichen Schrauben im Voraus ein. -
Seite 18: Monitorbetrieb
LaCie 324 LCD Monitor Monitorbetrieb Benutzerhandbuch Seite 18 3. Monitorbetrieb Informationen zum Anzeigen von Inhalten auf dem LaCie 324 LCD Monitor finden Sie in den folgenden Abschnitten: 3.1. Zoommodi und Bildseitenverhältnis ✦ 3.2. Verwenden der BiB (Bild-in-Bild)-Funktion ✦ 3.2.1. Aktivieren und Deaktivieren von BiB ✧... -
Seite 19: Zoom-Modi Und Bildseitenverhältnis
Informationen über Bildseitenverhältnisse für PC- nes dieser drei Bildseitenverhältnisse. 16:10 ist das systemeige- Analog- und PC-Digital-Eingänge finden Sie im Benutzerhand- ne Format des LaCie 324 LCD Monitor, das einem Computer- buch auf der CD-ROM. videosignal mit einer Auflösung von 1920 x 1200 entspricht. -
Seite 20: Verwenden Der Bib (Bild-In-Bild)-Funktion
LaCie 324 LCD Monitor Monitorbetrieb Benutzerhandbuch Seite 2� 2� 3.2. Verwenden der BiB (Bild-in-Bild)-Funktion Während eine Computeranzeigequelle in der Hauptanzeige aktiv ist, kann eine sekundäre Videoquelle angezeigt werden. Im Folgenden wird die Steuerung dieser Funktion mithilfe des Bildschirmmenüs erläutert. Um das Bild-in-Bild-Menü aufzurufen, drücken Sie MENU [Menü], wählen Sie mit der Taste INPUT [Eingang] „PiP“... -
Seite 21: Umschalten Der Audioausgabe An Lautsprecher
Die in der untergeordneten Anzeige dargestellte Eingangs- quelle wird in der folgenden Reihenfolge geändert: PC-Digital - HDMI-1 - HDMI-2 - PC-Analog Die Konfigurationen, in denen die BiB-Funktion am LaCie 324 verwendet werden kann, werden in der folgenden Tabelle zu- sammengefasst:... -
Seite 22: Einstellungen Und Anpassungen
LaCie 324 LCD Monitor Einstellungen und Anpassungen Benutzerhandbuch Seite 22 4. Einstellungen und Anpassungen Information zum Festlegen von Einstellungen und Regulierun- gen am LaCie 324 LCD Monitor finden Sie in den folgenden Abschnitten: 4.1. Einstellungen und Regulierungen (grundlegende ✦ Funktionen) 4.2. Erweiterte Einstellungen ✦... -
Seite 23: Einstellungen Und Regulierungen (Grundlegende Funktionen)
LaCie 324 LCD Monitor Einstellungen und Anpassungen Benutzerhandbuch Seite 23 4.1. Einstellungen und Regulierungen (grundlegende Funktionen) Im Menü für Einstellungen/Regulierungen (in diesem Dokument als „Menü“ bezeichnet) können vielfältige Regulierungen und Einstellungen vorgenommen werden. Um das Menü für Einstellungen / Regulierungen aufzurufen, drücken Sie die Taste MENU [Menü]. -
Seite 24: Erweiterte Einstellungen
LaCie 324 LCD Monitor Einstellungen und Anpassungen Benutzerhandbuch Seite 24 4.2. Erweiterte Einstellungen 4.2.1. BiB (Bild-in-Bild)-Einstellungen HINWEIS: Dieses Menü wird nicht angezeigt, wenn die Haupt- anzeigequelle HDMI ist. 1920 x 1200 PC-Digital H: 73 kHz V: 59Hz PIP Mode PC-A... -
Seite 25: Dvi-/Vga-Einstellungen
LaCie 324 LCD Monitor Einstellungen und Anpassungen Benutzerhandbuch Seite 25 4.2.2. DVI-/VGA-Einstellungen 1920 x 1200 HINWEIS: Der Inhalt des Menüs für die Video- PC-Digital H: 73 kHz V: 59Hz einstellungen hängt davon ab, welcher Videoein- gang aktiv ist. Screen Mode... -
Seite 26: Hdmi-Videoeinstellungen
LaCie 324 LCD Monitor Einstellungen und Anpassungen Benutzerhandbuch Seite 26 4.2.3. HDMI-Videoeinstellungen HDMI-1 Sceen Mode Brightness Contrast Video Luminance Tint Color Sharpness Aspect Ratio Smart Zoom Over Speed Noise Reduction Middle High Adapt Execute Return Select INPUT:OK Menu: Exit Element Beschreibung Diese Funktion schaltet zwischen sechs vordefinierten Anzeigemodi mit den Bezeichnungen „Standard“,... -
Seite 27: Vordefinierte Bildschirmmodi
LaCie 324 LCD Monitor Einstellungen und Anpassungen Benutzerhandbuch Seite 27 Hupe [Farbton] Mit dieser Funktion können Sie die Chromatizität der 6 Primärfarben Rot, Grün, Blau, Cyan, Magenta und Gelb einzeln regulieren. Reguliert Rot. Rot [Rot] Links: Ändert die Chromatizität von Rot in Richtung Magenta. -
Seite 28: Sonstige Einstellungen
LaCie 324 LCD Monitor Einstellungen und Anpassungen Benutzerhandbuch Seite 28 4.2.4. Sonstige Einstellungen 1920 x 1200 PC-Digital H: 73 kHz V: 59Hz Smooth Block NR Information Language English MenuPosition Execute MenuTimeOut Others Transparency Border Color Priority PC-Analog PC-Digital PC-Manual Execute... -
Seite 29: Fehlersuche
Ihnen erworbenen Produkts nicht beschrieben wird, finden Sie Benötigen Sie weitere Unterstützung, wenden Sie sich bitte an die aktuelle Version des Benutzerhandbuchs auf unserer Web- Ihren LaCie Händler oder an den Kundendienst von LaCie (De- site. tails finden Sie in Abschnitt 6. - Seite 30 LaCie 324 LCD Monitor Fehlersuche Benutzerhandbuch Seite 3� 3� Problem Lösung Die Warnmeldung OUT OF Signaltaktung oder Auflösung ist zu hoch eingestellt. Wählen Sie einen unterstützten Modus. RANGE [Außerhalb Bereich] wird angezeigt, und das ange- zeigte Bild wird nur schemen- haft dargestellt (fehlende Pixel).
-
Seite 31: Kontaktaufnahme Mit Dem Kundendienst
Bevor Sie sich an den technischen Kundendienst wenden Lesen Sie die Handbücher durch und sehen Sie in der Fehlersuche nach. Wenn der LaCie Monitor nach dem Durcharbeiten der Checkliste für die Fehlersuche immer noch nicht fehlerfrei arbeitet, wenden Sie sich über die auf der nächsten Seite angegebenen Kontaktmöglichkei- ten an LaCie. -
Seite 32: Kontaktaufnahme Mit Dem Kundendienst
LaCie 324 LCD Monitor Kontaktaufnahme mit dem Kundendienst Benutzerhandbuch Seite 32 Kontaktaufnahme mit dem Kundendienst LaCie Asien, Singapur und Hongkong LaCie Australien So erreichen Sie uns: So erreichen Sie uns: http://www.lacie.com/asia/contact/ http://www.lacie.com/au/contact/ LaCie Belgien LaCie Kanada So erreichen Sie uns: So erreichen Sie uns: http://www.lacie.com/be/contact/... -
Seite 33: Garantieinformationen
Das Sicherheitssiegel am Monitorgehäuse ist beschädigt. ✦ LaCie übernimmt unter keinen Umständen die Haftung für unmittelbare, besondere oder Folgeschäden, wie z. B. Schäden an oder Verlust von Eigentum oder Geräten, Gewinn- oder Umsatzeinbußen, Kosten für Ersatzteile, Ausgaben oder Unannehmlichkeiten durch Dienstun- terbrechung oder andere Schäden.
