Car Guard Systems CARGUARD REAR ANGEL VIEW RAV-M Einbau- Und Bedienungsanleitung Seite 27

Bitte zuerst lesen:
Wenn Sie einen unserer 7 Zoll- oder 9 Zoll-AHD-Monitore benutzen möchten, sollten Sie
anstatt der dargestellen 700TVL-Kamera eine unserer 1080p-Kameras verwenden, um so
die herausragende Bildqualität des AHD-Monitors nutzen zu können.

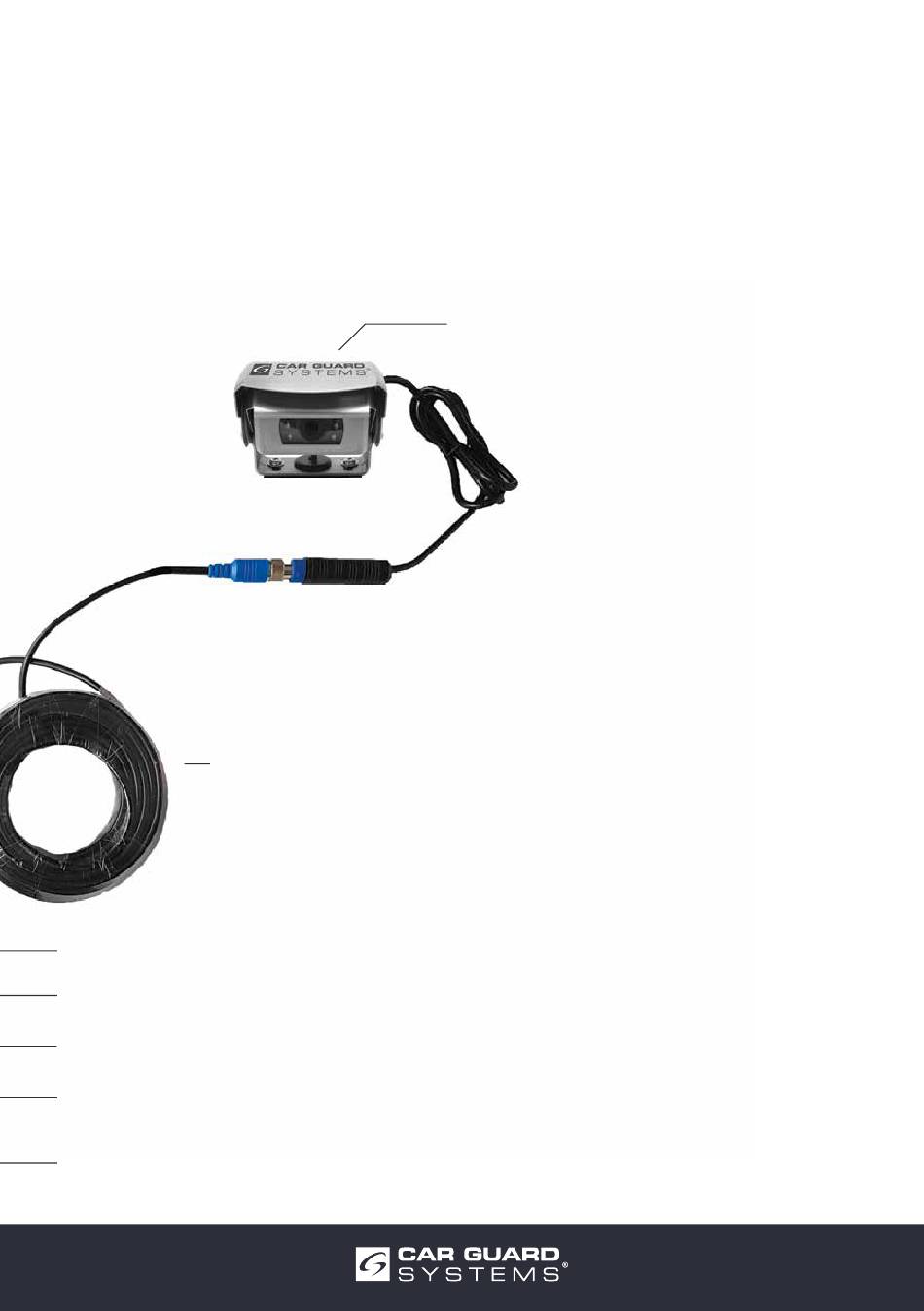

20 Meter Anschlusskabel mit
4 Pin-CGS-Schraubverbinder
Braun, Trigger für Kamera 1: auf (+) 9-14 Volt Rückfahrlicht legen
Blau, Trigger für Kamera 3: auf (+) 9-14 Volt Signal legen (z.B. optionalen Schalter)
Grün, Trigger für Kamera 2: auf (+) 9-14 Volt Signal legen (z.B. Blinkersignal)
Rot auf (+) 9-14 Volt Zündung legen
Schwarz an (-) Masse
Rückfahrkamera 9-14 Volt
Art.-Nr.: RUVKA20
