14. Installation an nachgerüstete Festeinbau-Navigationssysteme bei
nicht serienmäßig vorinstalliertem Kamerakabel
(Beispielanschluss an das IntelliRoute 9100DAB)
Schließen Sie bitte das braune Kabel (mit REVERSE beschriftet) vom 22 Pin-Stecker des
IntelliRoute 9100DAB Navigationssystems an das Fahrzeugkabel für das Rückfahrlicht an,
damit das Gerät beim Rückwärtsfahren automatisch auf das Kamerabild umschaltet.

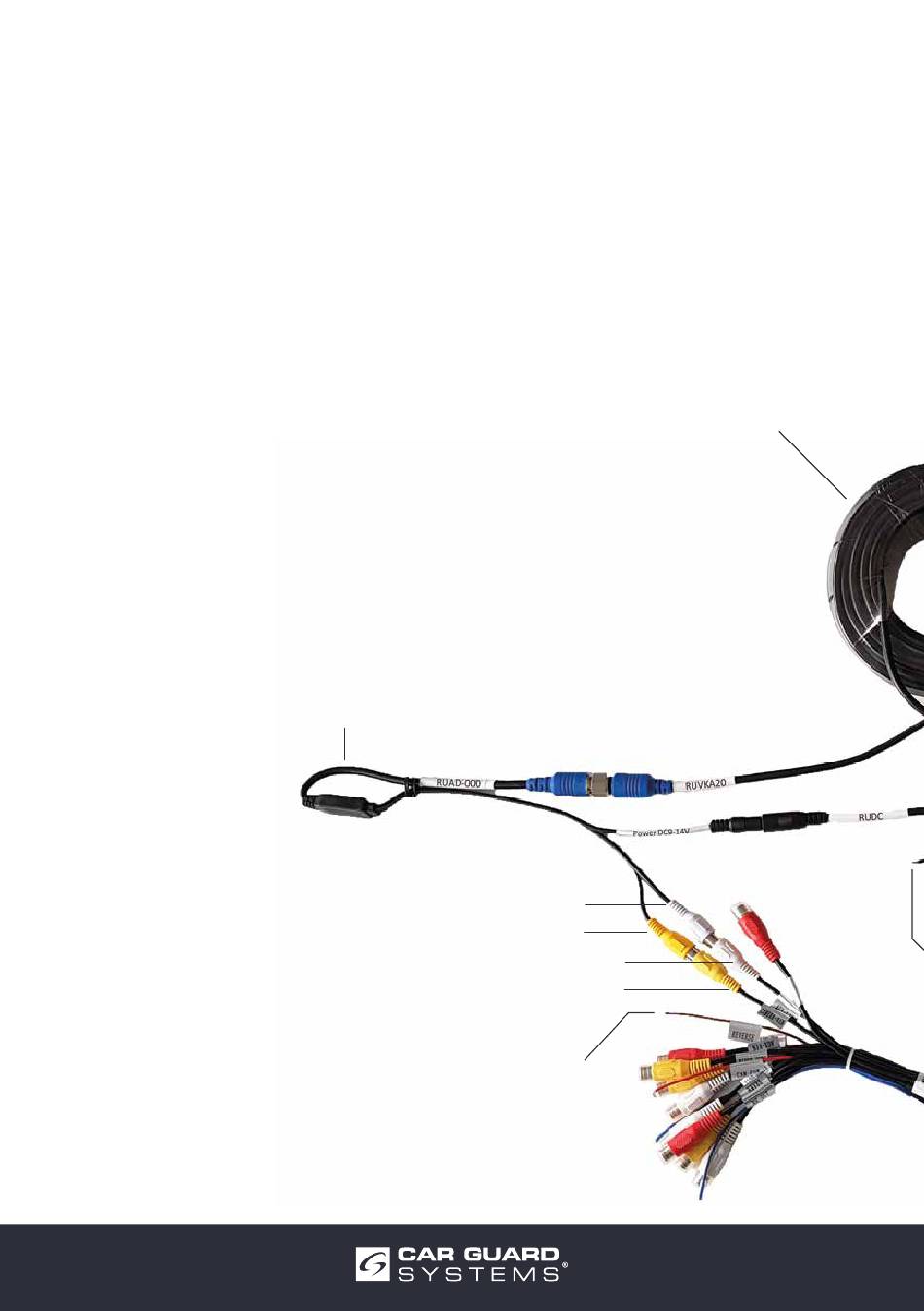

24
Adapter, vom 4 Pin-CGS-
Schraubverbinder zum Cinch-Stecker
und DC-Stecker
Art.-Nr.: RUAD-000
AUX-IN Audio-Eingang
Camera-IN Rückfahrkamera-Eingang
Braun (Reverse) auf (+) 12V
Rückfahrlicht legen
20 Meter Anschlusskabel mit
4 Pin-CGS-Schraubverbinder
Art.-Nr.: RUVKA20
Audio-Cinch
Video-Cinch
