Funktionen
8.14 Stromgeberabgleich (D/A-Abgleich)
Über den Menübefehl D/A-Abgleich skaliert (nur bei SITRANS TR300 und SIMATIC PDM)
kann nach Eingabe der kundenspezifischen Skalierung (für oben aufgeführtes Beispiel gilt:
unterer skalierter Abgleichpunkt = 1 V, oberer skalierter Abgleichpunkt = 5 V) die vom
Messgerät abgelesenen Werte direkt in SIMATIC PDM eingetragen werden.

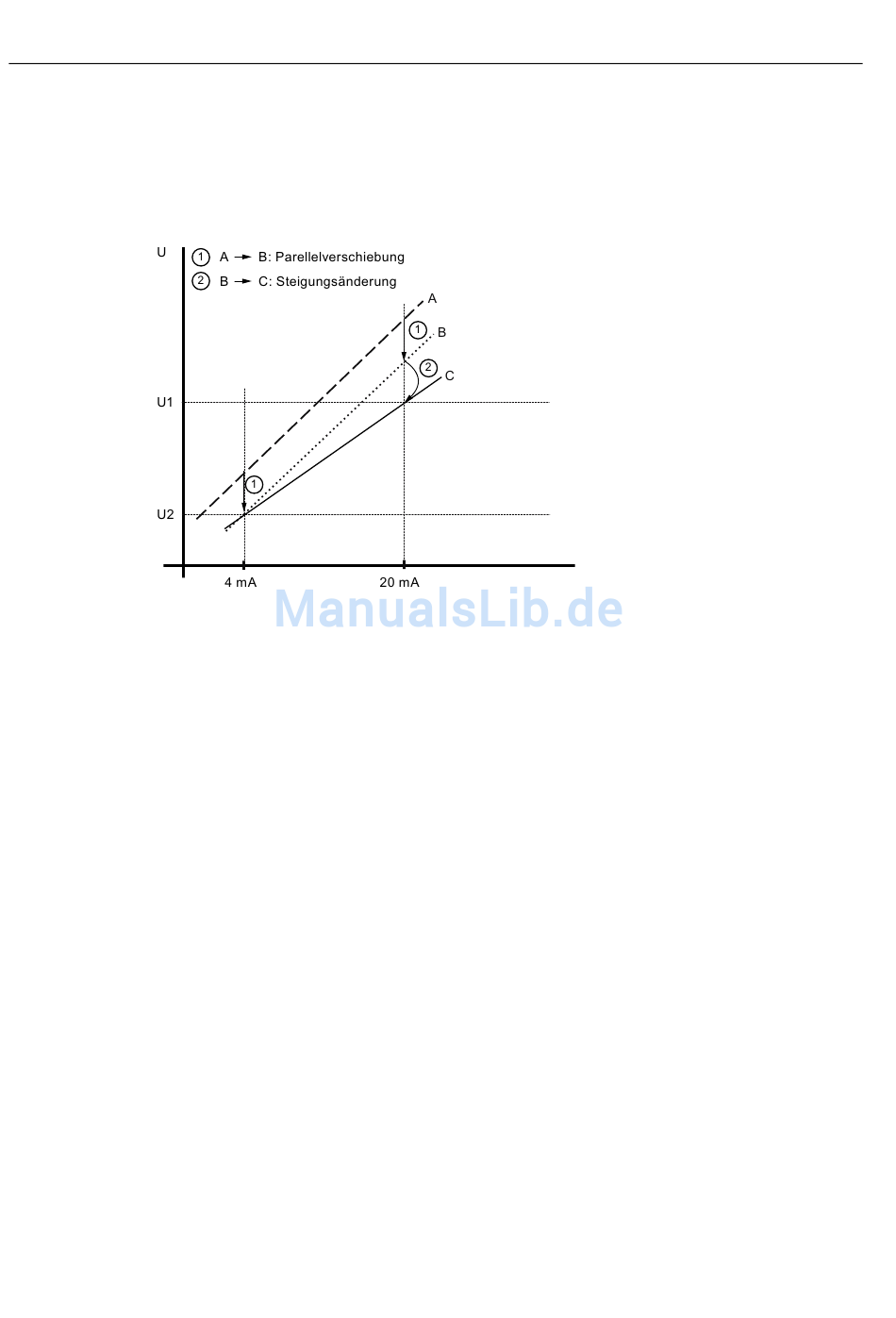

Bild 8-3
A
B
C
46
Stromgeberabgleich: Beispiel 4 bis 20-mA-Ausgang
Ausgangskennlinie
Kennlinie nach unterem Sensorabgleich
Kennlinie nach oberem Sensorabgleich
I
