Measurements

RBV 7010 COMPACT
Height
Width
Depth
Empty weight

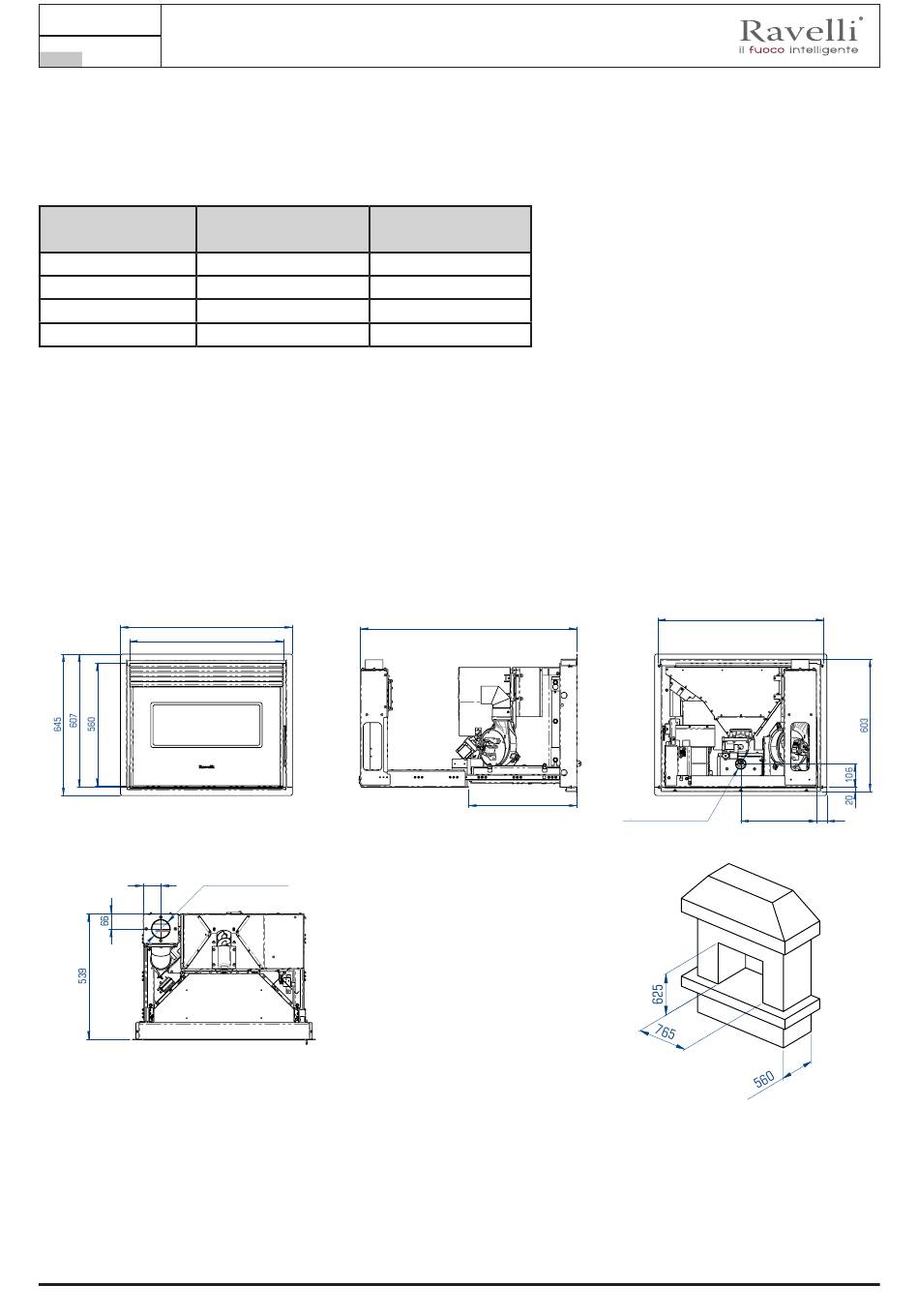

RBV 7010 COMPACT technical diagram

785
700
Ø80 (SMOKE OUTLET)
75
75 80 USCITA FUMI
The data shown below is provided as a guideline and is not binding, and may change based on what type of pellet is used. Ravelli reserves the right to make any changes
in order to improve product performance.
Use and maintenance manual RBV 7010 COMPACT
Unit of measurement
645
785
986
120
986
785
700
USCITA 447
80 USCITA FUMI
