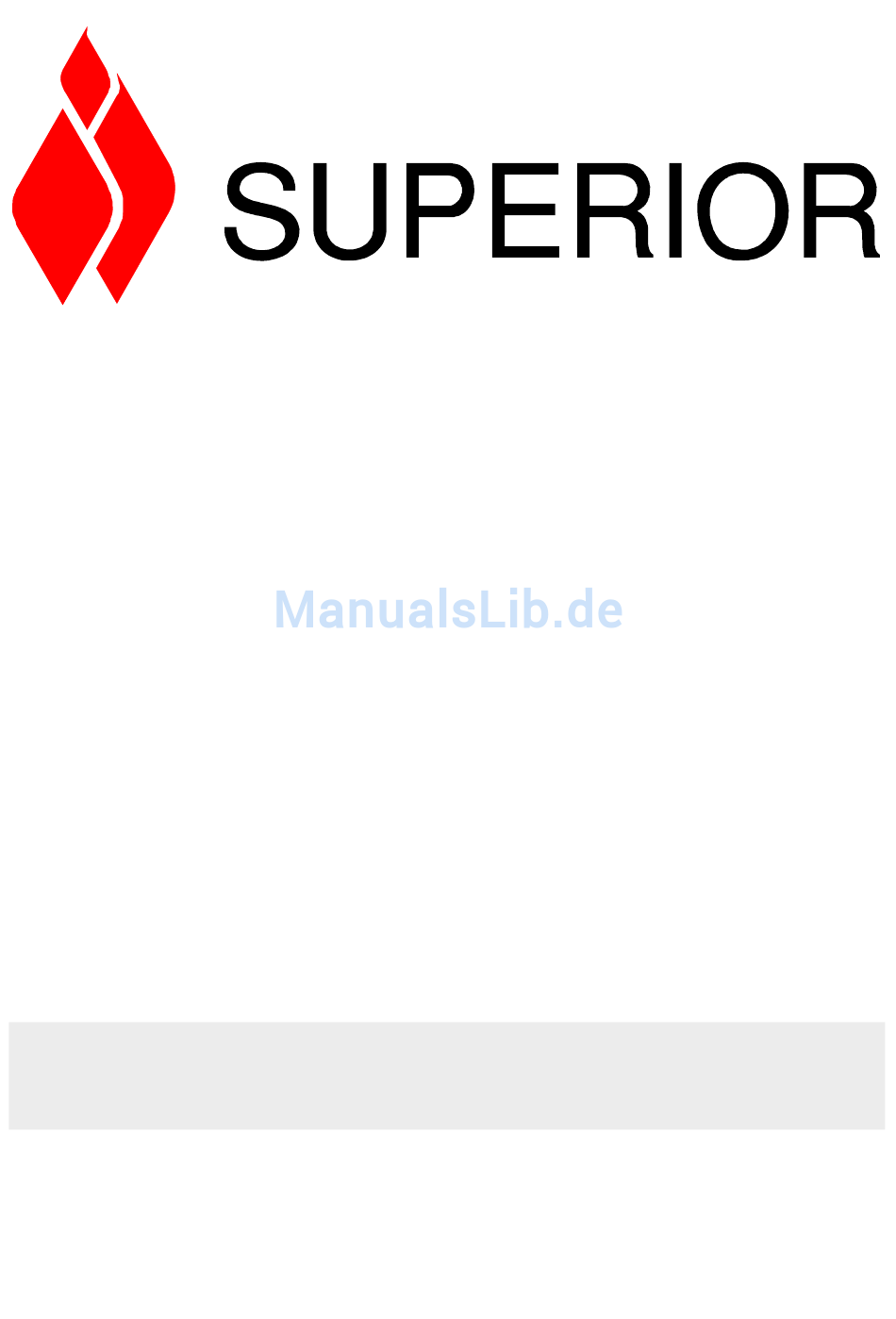

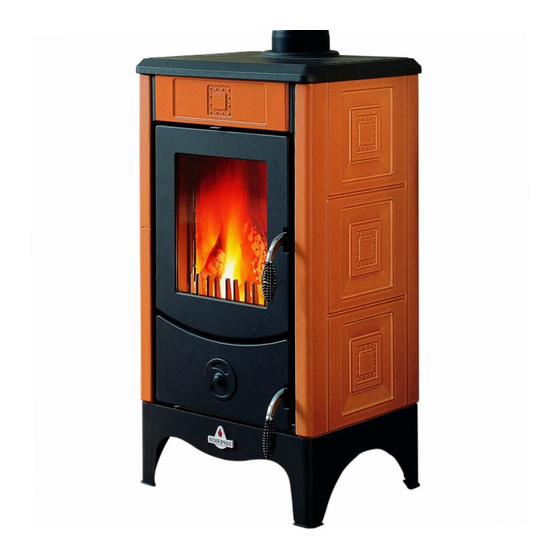

- Seite 1 UFBAU UND BEDIENUNGSANLEITUNG MICAELA SANDRA MANUELA STEFANIA MIRIAM SILVIA MADDALENA SARA MILENA SIMONA Vor dem Einbau und bei der Wartung des Gerätes lesen Sie diese Aufstell-und Bedienungsanleitung aufmerksam durch. Die Aufstell-und Bedienungsanleitung ist Bestandteil des Produktes.
-
Seite 2: Wichtige Hinweise
Wir gratulieren Ihnen zur Wahl eines unserer Produkte, welches das Ergebnis langjähriger technologischer Erfahrung und kontinuierlicher Forschung ist. Ein Produkt, das in Bezug auf Sicherheit, Zuverlässigkeit und Leistung den höchsten Ansprüchen genügt. In dieser Aufbauanleitung finden Sie alle nützlichen Informationen und Tipps, die für die Sicherheit und Effizienz Ihres Produktes erforderlich sind. -
Seite 3: Inhaltsverzeichnis
INHALT INHALT ......................................3 ALLGEMEINE VORSCHRIFTEN FÜR EIN EINWANDFREIES FUNKTIONIEREN ..........4 ................................4 RANDSCHUTZHINWEISE ................................4 ERAMIKVERKLEIDUNG TECHNISCHE DATEN ..............................5 ...............................5 ECHNISCHE ATEN ABMESSUNGEN .................................6 SCHORNSTEINANSCHLUSS ............................9 ..............................9 LLGEMEINE INWEISE OBERER S ..........................9 CHORNSTEINANSCHLUSS ANBRINGEN DER OFENKACHELN ..........................10 Ö MANUELA, MIRIAM, STEFANIA, SILVIA....................10 Ö... -
Seite 4: Allgemeine Vorschriften Für Ein Einwandfreies Funktionieren
1 ALLGEMEINE VORSCHRIFTEN FÜR EIN EINWANDFREIES FUNKTIONIEREN Jeder Kaminofen, der offen und geschlossen betrieben werden kann (Bauart 2), muß an einen eigenen Schornstein angeschlossen werden. Der Querschnitt des Schornsteins darf niemals kleiner als der Durchmesser des Rauchgasrohres und niemals kürzer als 4 m sein. Achten sie auf einen möglichst horizontalen oder steigenden Verlauf , da jeder Rohrbogen den Zug verringert. -
Seite 5: Technische Daten
Holz und Holzbriketts nach DIN 51731, Größenklasse HP2 Feuerraumverkleidung aus Gusseisen Manuell einstellbare Primär- und Sekundärluftschieber Selbstschließende Tür S45 L - S45 C S45 F S55 L – S55 C S55 F MICAELA SANDRA Maßeinheit MADDALENA SARA MANUELA STEFANIA MILENA... -
Seite 6: Abmessungen
3 ABMESSUNGEN MICAELA SANDRA MANUELA STEFANIA... - Seite 7 MIRIAM SILVIA MADDALENA SARA...
- Seite 8 MILENA SIMONA...
-
Seite 9: Schornsteinanschluss
Entfernung E plus dem einzuführenden Teil zuschneiden, dann in den Schornstein einführen und gegebenenfalls wo erforderlich abdichten. Maße (cm) Masse in cm (siehe Zeichnung) S45 L–S45 C S45 F/FL S55 L-S55 C S55 F/FL MICAELA SANDRA MADDALENA SARA MANUELA STEFANIA MILENA SIMONA... -
Seite 10: Anbringen Der Ofenkacheln
5 ANBRINGEN DER OFENKACHELN 5.1 Öfen MANUELA, MIRIAM, STEFANIA, SILVIA 0) Den Heizeinsatz auspacken und in der Nähe der Schornsteinöffnung positionieren, dabei die technischen Vorschriften dieser Bedienungs- und Aufstellanleitung beachten. 2) Den Heizeinsatz ausrichten und überprüfen, ob im Feuerraum die Seitenwände richtig positioniert sind und sich kein anderer Gegenstand im Innenraum befindet. -
Seite 11: Öfen Maddalena, Milena, Sara, Simona
5.2 Öfen MADDALENA, MILENA, SARA, SIMONA 1) Den Heizeinsatz auspacken und in der Nähe der Schornsteinöffnung positionieren, dabei die technischen Vorschriften dieser Bedienungs- und Aufstellanleitung beachten. 2) Den Heizeinsatz ausrichten und überprüfen, ob im Feuerraum die Seitenwände richtig positioniert sind und sich kein anderer Gegenstand im Innenraum befindet. - Seite 12 5) Eine Halterung (1) abschrauben und die Frontkachel (2) in die andere Halterung einsetzen. Vorsichtig die vorher abgenommene Halterung wieder anbringen (3) und zusammen mit der Frontkachel festschrauben (4). Eventuelle Abstände mit der beigefügten Glasfaserschnur ausgleichen (siehe Abb.). 6) Die Abdeckplatte wieder auflegen und festschrauben. VORSICHTIG MIT DEN OFENKACHELN UMGEHEN Eventuelle Glasfaserschnur...
-
Seite 13: Mindestsicherheitsabstände
6 MINDESTSICHERHEITSABSTÄNDE Rückwand Kaminofen Seitenwand Bodenschutzplatte Strahlungsbereich Mindestsicherheitsabstände zu brennbaren oder temperaturempfindlichen Materialien sowie zu tragenden Wänden und Wänden < 10cm: 20 cm zur Rückwand 20 cm zu den Seitenwänden C 100 cm im Strahlungsbereich Bei brennbaren oder temperaturempfindlichen Fußbodenbelägen ist ein Fußbodenschutz (z.B. Stahlblech), Marmor oder Fliesen zu verwenden. -
Seite 14: Betrieb
7 BETRIEB 7.1 Allgemeine Vorschriften ANZÜNDEN Zum Anzünden ist Kleinholz zu verwenden. Primärluft 10 Minuten offen, dann Primärluft komplett schließen. Benutzt man zu große Holzscheite, beginnt der Abbrand zu langsam. Außerdem muß darauf geachtet werden, daß der Feuerraum nicht zu voll ist. Hat die Verbrennung eingesetzt, ist es besser, statt großer Brennmaterial-Mengen nach und nach kleinere Mengen nachzulegen. -
Seite 15: Erstes Anheizen
SEKUNDÄRLUFT klimatischen Bedingungen und vom Zug abhängt, wird die Erfahrung Ihnen zeigen, welches die geeignetste Stellung ist. Einstellung und Aufgabemenge bei Nennleistung: S45 L–S45 C S45 F S55 L–S55 C S55 F MICAELA SANDRA MADDALENA SARA MANUELA STEFANIA MILENA SIMONA... -
Seite 16: Anzünden Und Normaler Heizbetrieb
7.5 Anzünden und normaler Heizbetrieb Beim Anzünden Papier und trockene Holzscheite verwenden. Es ist verboten jegliche festen oder flüssigen Substanzen (wie z.B. Alkohol, Benzin Lösungsmittel usw.), die höchst feuergefährlich oder explosiv sind, zu verwenden. Erlaubt sind nur die handelsüblichen Feueranzünder.. Die Primär- und Sekundärluftschieber müssen ganz geöffnet sein. -
Seite 17: Wartung
8 WARTUNG Alle Wartungsarbeiten wie z. B. Reinigen, eventueller Austausch von Ersatzteilen usw. werden bei erloschenem Feuer und erkaltetem Ofen durchgeführt. Auf keinen Fall Scheuermittel verwenden 8.1 Reinigung des Gerätes und des Schornsteins Durch das Verbrennen des Holzes entwickelt sich Teer und Ruß. Hat sich eine größere Menge Ablagerung angesammelt, muß... -
Seite 18: Reinigung Der Rauchrohr (Öfen Mit Warmhaltefach)
8.6 Reinigung der Rauchrohr (Öfen mit Warmhaltefach) Die Warmhaltefachseitigen Rauchgaskanäle müssen mindestens einmal jährlich gereinigt werden , um eventuelle Kreosot- oder Rußablagerungen zu beseitigen. Dabei wie folgt vorgehen: ABDECKPLATTE Die obere gusseiserne Platte abschrauben. Mit einem Staubsauger und einer kleinen Bürste eventuelle Ablagerungen beseitigen. - Seite 20 S.p.A. Via Montello, 22 31011 Casella d’Asolo (TV) - ITALY Tel. +39.04235271 - Fax +39.042355178 www. superiorcaminetti.it e-mail:infopiazzetta@piazzetta.it...
