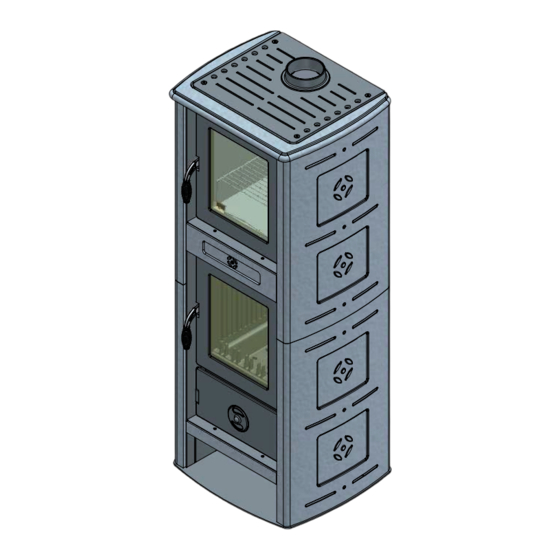

- Seite 1 RIVESTIMENTO MORENA VERKLEIDUNG MORENA ISTRUZIONI PER L’INSTALLATORE AUFBAUANLEITUNG FÜR DEN OFENSETZER DT2000379-01 - H07022290...
-
Seite 2: Indicazioni Importanti
Gentile Cliente, La ringraziamo per aver preferito uno dei nostri prodotti, frutto di lunga esperienza e di una continua ricerca per un prodotto superiore in termini di sicurezza, affi dabilità e prestazioni. In questo manuale troverà tutte le informazioni ed i consigli utili per poter utilizzare il suo prodotto nel massimo della sicurezza ed effi... - Seite 3 INDICE DT2010187-00 Capitolo Titolo Pagina Dimensioni Esploso Preliminari all’installazione Installazione Questo libretto codice H07022290 / DT2000379 rev. 01 - (11/2008) è composto da 24 pagine. DT2000379-01 - H07022290...
- Seite 4 1.0 DIMENSIONI DT2011388-00 Dimensioni in centimetri. DT2032001-00 DT2000379-01 - H07022290...
- Seite 5 2.0 ESPLOSO DT2011389-00 DT2032003-00 Descrizione Q.tà Descrizione Q.tà Piano 01 in ceramica Pannello 07 laterale inferiore sx Frontalino superiore 02 Staffa supporto Frontalino inferiore 03 Elemento copertura frontalino Pannello 04 laterale superiore dx Piano in ghisa Pannello 05 laterale inferiore dx Stufa s45 F Pannello 06 laterale superiore sx 3.0 PRELIMINARI ALL’INSTALLAZIONE...
- Seite 6 4.0 INSTALLAZIONE DT2011390-00 - Montare sulla stufa il piano superiore in ghisa [10], Fig. 1 utilizzando le 4 viti M8x30. (Fig. 1) Prima di posizionare il piano, verificate l’integrità ed il corretto posizionamento della guarnizione del piano. DT2032004-00 - Fissare nella parte frontale inferiore, sotto il cassetto Fig.
- Seite 7 - Montare il frontalino superiore [2] inserendo i ganci Fig. 5 nelle apposite feritoie presenti sulla staffa di supporto. Bloccarlo con 2 viti M4 nella parte inferiore. (Fig. 5) DT2032005-00 - Montare l’elemento di copertura [9] del frontalino Fig. 6 superiore bloccandolo alla staffa supporto con 2 viti M4.
- Seite 8 - Accostare alla stufa il pannello laterale inferiore in Fig. 7 ceramica [5] agganciandolo superiormente e bloccarlo inserendo i riscontri inferiori nelle feritoie presenti sul basamento della stufa. (Fig. 7) DT2032007-00 DT2000379-01 - H07022290...
- Seite 9 - Calare il laterale superiore in ceramica [4] sopra quello Fig. 8 inferiore prestando attenzione ai fissaggi. (Fig. 8) DT2032008-00 DT2000379-01 - H07022290...
- Seite 10 - Procedere con il montaggio dei laterali opposti [7-6]. Fig. 9 (Fig. 9) Verificare il corretto allineamento dei laterali con i frontalini in ceramica. Apportare le dovute correzioni prima di proseguire con il montaggio. DT2032009-00 - Appoggiare il piano in ceramica [1] sopra la stufa, Fig.
- Seite 11 DT2000379-01 - H07022290...
-
Seite 12: Wichtige Hinweise
Liebe Kundin, lieber Kunde, wir gratulieren Ihnen zur Wahl eines unserer Produkte, welches das Ergebnis langjähriger technologischer Erfahrung und kontinuierlicher Forschung ist. Ein Produkt, das in Bezug auf Sicherheit, Zuverlässigkeit und Leistung den höchsten Ansprüchen genügt. In dieser Aufbauanleitung fi nden Sie alle nützlichen Informationen und Tipps, die für die Sicherheit und Effi... - Seite 13 INHALT DT2010187-00 Abschnitt Titel Seite Abmessungen Explosionszeichnung Hinweise für den Aufbau Aufbau Diese Bedienungsanleitung Art. NR. H07021230 / DT2000282 rev. 01 - (11/2008) hat 24 Seiten. DT2000379-01 - H07022290...
-
Seite 14: Abmessungen
1.0 ABMESSUNGEN DT2011388-00 Abmessungen in cm. DT2032001-00 DT2000379-01 - H07022290... -
Seite 15: Explosionszeichnung
2.0 EXPLOSIONSZEICHNUNG DT2011389-00 DT2032003-00 Beschreibung Menge Beschreibung Menge Abschlussebene 01 aus Keramik Untere Seitenverkleidung li 07 Obere Frontverkleidung 02 Haltebügel Untere Frontverkleidung 03 Abdeckelement Frontblende Obere Seitenverkleidung re 04 Abschlussebene aus Gusseisen Untere Seitenverkleidung re 05 Ofen s45 F Obere Seitenverkleidung li 06 3.0 HINWEISE FÜR DEN AUFBAU DT2010108-03 - Packen Sie die Verkleidung mit sämtlichem Zubehör aus. - Seite 16 4.0 AUFBAU DT2011390-00 - Befestigen Sie mit den 4 Schrauben M8x30 die obere Abb. 1 Schraube TSPEI Abschlussebene aus Gusseisen [10] auf dem Ofen. M8X30 (Abb. 1) Vor dem Positionieren der Abschlussebene überzeugen Sie sich, dass deren Dichtung richtig eingesetzt und unbeschädigt ist. DT2032004-00 - Befestigen Sie mit den beiden Schrauben M4 im Bereich Abb.
- Seite 17 - Montieren Sie die obere Frontblende [2] durch Abb. 5 Einsetzen der Haken in die eigens hierfür auf dem Haltebügel vorgesehenen Schlitze. Blockieren Sie sie mit 2 Schrauben M4 im unteren Bereich. (Abb. 5) Schrauben M4 DT2032005-00 - Montieren Sie das Abdeckelement [9] der oberen Abb.
- Seite 18 - Nähern Sie die untere Seitenverkleidung aus Keramik Abb 7 [5] dem Ofen, haken Sie sie im oberen Bereich ein und blockieren Sie sie, indem Sie die unteren Gegenstifte in die am Ofenuntergestell vorhandenen Schlitze einsetzen. (Abb. 7) DT2032007-00 DT2000379-01 - H07022290...
- Seite 19 - Setzen Sie die obere Seitenverkleidung [4] auf die untere Abb. 8 und achten Sie dabei auf die entspechende Befestigung. (Abb. 8) DT2032008-00 DT2000379-01 - H07022290...
- Seite 20 - Mit dem Anbringen der gegenüberliegenden Abb. 9 Seitenverkleidungen [7-6] weitermachen. (Abb. 9) Prüfen korrekte Fluchtung Seitenverkleidungen Keramikfrontverkleidungen. Bevor Sie mit der Montage weitermachen, korrigieren Sie eventuelle Unstimmigkeiten. DT2032009-00 - Legen Sie die Abschlussplatte aus Keramik [1] auf den Abb. 10 Ofen und achten Sie dabei darauf, die Bezugsstifte in die jeweiligen Aufnahmen auf der Platte selbst einzusetzen.
- Seite 21 DT2000379-01 - H07022290...
- Seite 22 DT2000379-01 - H07022290...
- Seite 23 DT2000379-01 - H07022290...
- Seite 24 Via Montello, 22 31011 Casella d’Asolo (TV) - ITALY Tel. +39.04235271 - Fax +39.042355178 www.superiorcaminetti.it e-mail: infopiazzetta@ piazzetta.it DT2000379-01 - H07022290...
