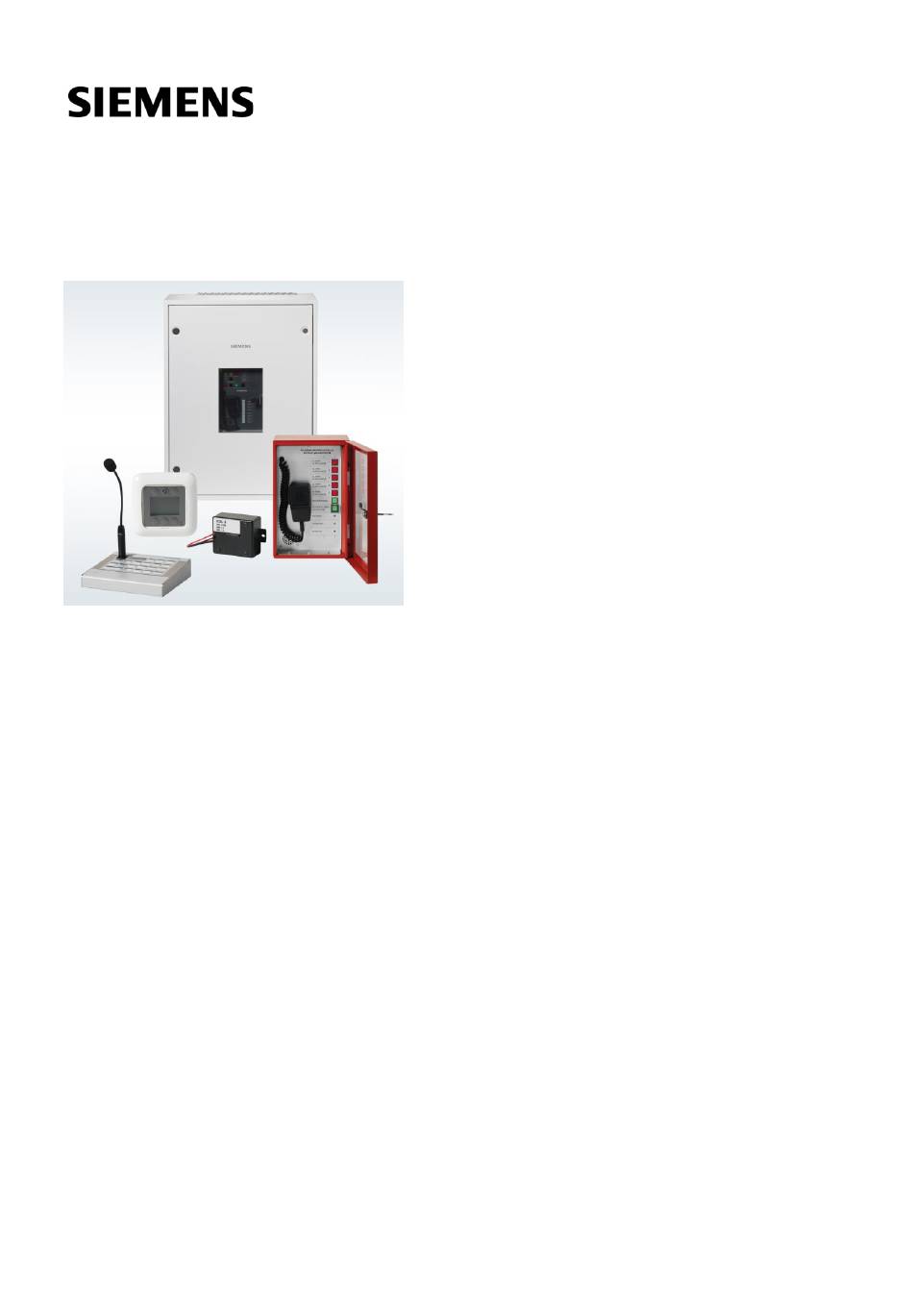

Cerberus PACE Compact
Public Address and Controlled Evacuation
Installation
Montage
A6V11899867_de--_b
Smart Infrastructure
2022-12-31

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Siemens Cerberus PACE Compact

Inhaltszusammenfassung für Siemens Cerberus PACE Compact

  • Seite 1 Cerberus PACE Compact Public Address and Controlled Evacuation Installation Montage A6V11899867_de--_b Smart Infrastructure 2022-12-31...
  • Seite 2 Rechte für den Fall der Patenterteilung, Gebrauchsmuster- oder Geschmacksmustereintragung vorbehalten. Herausgegeben von: Siemens Schweiz AG Smart Infrastructure Global Headquarters Theilerstrasse 1a CH-6300 Zug Tel. +41 58 724-2424 www.siemens.com/buildingtechnologies Ausgabe: 2022-12-31 Dokument-ID: A6V11899867_de--_b © Siemens Schweiz AG, 2020 2 | 189 A6V11899867_de--_b...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Zu diesem Dokument ................19 Mitgeltende Dokumente ................22 Download-Center ..................22 Änderungshistorie ..................23 Sicherheit ....................24 Sicherheitshinweise .................. 24 Sicherheitsvorschriften zur Arbeitsweise ........... 25 Verantwortung des Betreibers ..............27 Eingehaltene Normen und Richtlinien ............28 Haftungsausschluss Cyber-Sicherheit ............29 Vorbereitende Arbeiten ................
  • Seite 4 4.20.1 Unsymmetrische Quellen oder Stereoquellen anschließen ..67 4.21 Analoge Audioausgänge installieren ............70 4.21.1 Unsymmetrische Geräte oder Stereo-Geräte anschließen ...70 4.22 Mikrofonschalter installieren ...............72 4.23 Logische Steuereingä nge installieren ............73 4.23.1 Logische Steuereingä nge verwenden..........74 4.24 Analoge Steuereingänge installieren ............75 4.24.1 Analoge Steuereingänge verwenden ...........76 4.25 Relaisausgä...
  • Seite 5 6.5.2 'PACE-Net' Ethernet anschließen ..........100 'PACE-Net'-Ethernet-Switch (1x4, Hutschiene) PN2008-A1 ......101 6.6.1 Montage..................101 6.6.2 DC 24 V Stromversorgung anschließen ........101 6.6.3 'PACE-Net' Ethernet anschließen ..........102 RS485-Baustein (1 Port, Hutschiene) PN2009-A1 ........102 6.7.1 Montage..................102 6.7.2 Installation ................102 6.7.3 DC 24 V Stromversorgung anschließen ........103 6.7.4 'PACE-Bus' (RS485) anschließen..........103 6.7.5...
  • Seite 6 6.13.7 Analoge Steuereingänge ............117 6.13.8 Logische Steuerausgänge............119 6.14 Eingangs-/Ausgangsmodul (digital, 16) PCIO2002-A1 ......122 6.14.1 Montage ................... 122 6.14.2 Installation ................122 6.14.3 ID-Schalterkonfiguration ............122 6.14.4 DC 24 V Stromversorgung anschließen........123 6.14.5 'PACE-Bus' (RS485) anschließen ..........123 6.14.6 Logische Steuereingä...
  • Seite 7 7.2.7 ID-Einstellungen ä ndern ............141 Tischsprechstellen-Erweiterung (Kaba) PTO2002-A1 und (Nordic) PTO2003- A1......................142 Feuerwehr-Sprechstelle (AT) PT2002-A1 ..........143 7.4.1 Montage..................143 7.4.2 Installation ................143 7.4.3 DC 24 V Stromversorgung anschließen ........144 7.4.4 PACE-Net Ethernet anschließen ..........147 7.4.5 Analoge Audioeingä nge ............147 7.4.6 Analoge Audioausgänge ............147 7.4.7 Logische Steuereingä...
  • Seite 8 7.14.2 Installation ................181 7.15 Abgesetztes Bedienfeld PT2006-A1 ............183 7.15.1 Installation von PT2006-A1 ............183 7.15.2 Konfigurationsmenü ..............183 7.16 EOL3 (active) PCA2004-A1 ..............185 7.16.1 ID-Schalterkonfiguration ............185 7.16.2 Installation von PCA2004-A1............. 186 7.17 Loop-Isolator (100V) PCA2005-A1 ............188 8 | 189 A6V11899867_de--_b...
  • Seite 9 Abbildungsverzeichnis Abb. 1: PC1001-A3 – Position der Schrauben ............. 32 Abb. 2: PC1001-A3 – Installationsübersicht ............35 Abb. 3: PC1002-A3 – Installationsübersicht ............36 Abb. 4: PC1001-A3 – Netzstecker mit vorkonfektionierter Verdrahtung ....38 Abb. 5: PC1002-A3 – Netzanschluss 'X100' mit vorkonfektionierter Verdrahtung . 39 Abb.
  • Seite 10 Abb. 32: Anschluss eines unsymmetrischen analogen Audiogerä ts an einen symmetrischen analogen Audioausgang ..............70 Abb. 33: Anschluss einer unsymmetrischen analogen Audio-Stereoquelle an einen symmetrischen analogen Audioausgang ..............71 Abb. 34: Verbinden Sie eine symmetrische analoge Audio-Stereoquelle mit einem symmetrischen analogen Audioeingang ...............71 Abb.
  • Seite 11 Abb. 66: PNA2009-A1 – Anschlussübersicht ............108 Abb. 67: PCA2001-A1 – Anschlüsse und Jumper..........109 Abb. 68: PTO2008-A1 – Anschlussübersicht ............111 Abb. 69: PCIO2001-A1 – Anschlussü bersicht ............114 Abb. 70: Verdrahtungsplan für analoge Steuereingä nge, die als ü berwachte Eingä nge verwendet werden ................118 Abb.
  • Seite 12 Abb. 97: PT2009-A1 – Rückansicht der Anschlüsse ........... 168 Abb. 98: PTO2006-A1 – Rückansicht der Anschlüsse ........171 Abb. 99: PTO2009-A1 – Anschlussübersicht ............173 Abb. 100: PNA2008-A1 – Anschlussü bersicht ............ 175 Abb. 101: PNA2007-A1 – Anschlussü bersicht ............ 177 Abb.
  • Seite 13 Tabellenverzeichnis Tab. 1: PC1001-A3 – Netzanschluss – 'X100' ............. 38 Tab. 2: PC1002-A3 – Netzanschluss – 'X100' ............. 39 Tab. 3: PC1002-A3 – Netzanschluss – 'X102' ............. 40 Tab. 4: PC100x-A3 – Stromversorgungsanschluss – 'PS-24V' ......41 Tab. 5: PC100x-A3 – Stromversorgungsanschluss – 'PS-Fault' ......41 Tab.
  • Seite 14 Tab. 33: PC1001-A3 – Relaisanschluss für allgemeine Störung der Stromversorgung – 'GF' ..................81 Tab. 34: Stromversorgung DC 24 V Stromversorgungsanschlüsse 'Out-1' bis 'Out- 6' .........................82 Tab. 35: Stromversorgung 24 V Batterieanschlüsse 'Bat+' und 'Bat-' ....83 Tab. 36: Stromversorgung DC 24 V Zusatzausgangsanschlü sse 'Aux-1' und 'Aux-2' ..........................85 Tab.
  • Seite 15 Tab. 64: PCA2001-A1 – DC 24 V Stromversorgungsanschluss – 'CN1' ....109 Tab. 65: PCA2001-A1 – Anschluss für Erdschlussrelais – 'CN2' ......110 Tab. 66: PTO2008-A1 – DC 24 V Stromversorgungsanschluss – 'X1'....111 Tab. 67: PTO2008-A1 – 'PACE-Bus' (RS485) Anschluss – 'X2' ......112 Tab.
  • Seite 16 Tab. 100: PT2001-A1 '– Anschluss für analogen Audioausgang 2 – 'CN5'..135 Tab. 101: PT2001-A1 – Anschluss für logische Steuereingänge – 'CN7' .... 136 Tab. 102: PT2001-A1 – Anschluss für logische Ausgänge – 'CN3' ..... 136 Tab. 103: PT2001-A1 – Anschluss für analoge Steuereingänge – 'CN3' ..... 137 Tab.
  • Seite 17 Tab. 134: PTO2009-A1 – Störungsrelais-Anschluss – 'CN6' .......174 Tab. 135: PNA2008-A1 – Ethernet-Einzeldraht-Anschluss – 'CN1' .....175 Tab. 136: PNA2008-A1 – Ethernet-Einzeldraht-Anschluss – 'CN2' .....175 Tab. 137: Ethernet-RJ45-Anschluss – 'J1' ............176 Tab. 138: PNA2007-A1 – DC 24 V Stromversorgungsanschluss – 'X1'....177 Tab.

  • Seite 19: Zu Diesem Dokument

    Anschluss der vorinstallierten Gerä te an die Gebä ude-Infrastruktur. ● Anschluss von Batterien und Stromversorgung Geltungsbereich Die Informationen in diesem Dokument sind gültig für Cerberus PACE Compact. Zielgruppen Die Informationen in diesem Dokument sind für folgende Zielgruppen bestimmt: Zielgruppe Tätigkeit Qualifikation ●...

  • Seite 20: Quellsprache Und Referenzdokument

    Zu diesem Dokument Mitgeltende Dokumente Zielgruppe Tätigkeit Qualifikation ● ● Parametriert das Produkt landes- Hat eine zur Funktion und zu den Projektingenieur bzw. kundenspezifisch. Produkten passende Fachausbildung. ● Überprüft die Funktionsfä higkeit und ● gibt das Produkt für die Hat die Ausbildungskurse für den Inbetriebnahme am Einsatzort frei.
  • Seite 21 Zu diesem Dokument Mitgeltende Dokumente ◈ Handlungsanweisung mit einem Handlungsschritt – Variante, Option oder Detailinformation einer Handlungsanweisung ⇒ Zwischenresultat einer Handlungsanweisung ⇒ Endresultat einer Handlungsanweisung ● Aufzä hlungen Verweis auf eine Seitenzahl [➙ X] 'Text' Zitat, genaue Übereinstimmung <Taste> Kennzeichnung von Tasten >...

  • Seite 22: Mitgeltende Dokumente

    Zu diesem Dokument Mitgeltende Dokumente 1.1 Mitgeltende Dokumente Weitere Informationen zum Cerberus PACE Compact-System und seinen Komponenten finden Sie in folgenden Dokumenten: Titel Dokument-ID IT-Sicherheitsrichtlinien IT-Sicherheitsrichtlinien A6V11439692 Systemdokumentation Projektierung A6V11899877 'PACE-Design' – Konfiguration A6V10429097 Installation / Montage A6V11899867 Bedienung A6V11899865 Datenblätter...

  • Seite 23: Änderungshistorie

    Zu diesem Dokument Änderungshistorie 1.3 Änderungshistorie Die Version des Referenzdokuments gilt für alle Sprachen, in die das Referenzdokument ü bersetzt ist. Die Erstausgabe einer Sprach- und/oder einer Ländervariante kann z. B. die Version 'd' sein anstatt 'a', wenn das Referenzdokument bereits in dieser Version ist.

  • Seite 24: Sicherheit

    Sicherheit Sicherheitshinweise 2 Sicherheit 2.1 Sicherheitshinweise Zum Schutz von Personen und Sachgütern müssen Sie die Sicherheitshinweise beachten. Die Sicherheitshinweise in diesem Dokument enthalten folgende Elemente: ● Symbol für Gefahr ● Signalwort ● Art und Quelle der Gefahr ● Folgen beim Eintreten der Gefahr ●...

  • Seite 25: Darstellung Für Möglichen Sachschaden

    Maßnahmen/Verbote zur Vermeidung der Gefahr 2.2 Sicherheitsvorschriften zur Arbeitsweise Landesspezifische Normen, Vorschriften und Gesetze Siemens Produkte werden nach relevanten europäischen und internationalen Sicherheitsnormen entwickelt und produziert. Gelten am Betriebsort zusätzliche landesspezifische oder örtliche Sicherheitsnormen oder Gesetze für die Projektierung, die Montage, die Installation, den Betrieb oder die Entsorgung des Produkts, so müssen Sie diese zusä...

  • Seite 26: Montage, Installation, Inbetriebnahme Und Wartung

    Änderungen an der Anlage und an einzelnen Produkten kö nnen zu Störungen, einer fehlerhaften Funktion und zu Sicherheitsrisiken fü hren. Für Änderungen oder Ergä nzungen mü ssen Sie von Siemens und den entsprechenden Sicherheitsbehörden eine schriftliche Zustimmung einholen. Komponenten und Ersatzteile ●...

  • Seite 27: Missachten Der Sicherheitsvorschriften

    Batterien müssen umweltgerecht entsorgt werden. Halten Sie die landesspezifischen Richtlinien und Vorschriften ein. Missachten der Sicherheitsvorschriften Siemens Produkte sind für den sachgemäßen Einsatz konzipiert und vor der Auslieferung auf eine einwandfreie Funktion geprüft worden. Für Personenschä den oder Sachschäden, die durch Missbrauch oder Missachtung der in der Dokumentation aufgeführten Instruktionen oder Warnhinweise entstehen, lehnt...

  • Seite 28: Eingehaltene Normen Und Richtlinien

    Sicherheit Eingehaltene Normen und Richtlinien 2.4 Eingehaltene Normen und Richtlinien Eine aktuelle Liste der eingehaltenen Normen und Richtlinien erhalten Sie bei Ihrem Siemens Ansprechpartner. 28 | 189 A6V11899867_de--_b...

  • Seite 29: Haftungsausschluss Cyber-Sicherheit

    Stand der Technik entsprechendes Sicherheitskonzept zu implementieren und stets auf dem aktuellen Stand zu halten. Das Portfolio von Siemens bildet nur einen Bestandteil eines solchen Konzeptes. Sie sind dafür verantwortlich, unbefugten Zugang zu Ihren Anlagen, Systemen, Maschinen und Netzwerken zu verhindern.

  • Seite 30: Vorbereitende Arbeiten

    Vorbereitende Arbeiten Aufstellort 3 Vorbereitende Arbeiten Dieses Kapitel enthält alle Angaben, die kundenseitig vor der Montage und Installation durchgefü hrt oder sichergestellt werden müssen. 3.1 Aufstellort Allgemeine Richtlinien ● Die verwendeten Gehäuse müssen den in der Dokumentation gelisteten Typen entsprechen und mindestens die Schutzart IP 30 gemäß EN 60529:1991 bzw. EN 60529:1991/A2:2000 erfüllen.

  • Seite 31: Elektrische Zuleitungen

    Vorbereitende Arbeiten Elektrische Zuleitungen 3.3 Elektrische Zuleitungen Allgemeine Richtlinien 1. Lesen Sie die Sicherheitshinweise zu elektrischen Installationen in Sicherheitsvorschriften zur Arbeitsweise. 2. Batterien dürfen nur von einer autorisierten Fachkraft in das Gehä use eingebaut und angeschlossen werden. ● Die Anschlüsse für die Übertragungswege und Sicherungen müssen eindeutig gekennzeichnet sein.

  • Seite 32: Montage/Installation

    Montage/Installation Schrank montieren 4 Montage/Installation 4.1 Schrank montieren Die Schrä nke 'Sprachalarmzentrale Compact 400' PC1001-A3 und 'Sprachalarmzentrale Compact 1000' PC1002-A3 werden mit 4 Schrauben an der Wand befestigt. Es sollte eine Position für den Schrank festgelegt werden. Alle peripheren Kabeleinfü hrungen befinden sich auf der Oberseite des Schranks. Der Schrank hat Lüftungsöffnungen an beiden Seiten.

  • Seite 33: Anschlag Der Schranktür Wechseln

    Montage/Installation Anschlag der Schranktür wechseln 4.2 Anschlag der Schranktür wechseln Der Türanschlag der Schränke 'Sprachalarmzentrale Compact 400' PC1001-A3 und 'Sprachalarmzentrale Compact 1000' PC1002-A3 kann durch folgende Schritte gewechselt werden: 1. Schrauben Sie die beiden Türschlösser ab und entfernen Sie die beiden Schrauben daraus.
  • Seite 34 Montage/Installation Anschlag der Schranktür wechseln – A: Nehmen Sie die Unterlegscheibe ab. – B: Schrauben Sie den Scharnierbolzen ab. 8. Nehmen Sie die Feder aus dem Scharnier. 9. Montieren Sie die Türhalterungen auf der anderen Seite der Tür: – Setzen Sie die Feder von außen ein. –...

  • Seite 35: Installationsübersicht Pc1001

    Montage/Installation Installationsübersicht PC1001 4.3 Installationsübersicht PC1001 Die folgende Abbildung enthält eine Installationsübersicht des Schranks 'Sprachalarmzentrale Compact 400' PC1001-A3. Sie zeigt die Montageoptionen und die Installationsbereiche im Schrank. Die Stromversorgung, die Lü fteranschlüsse und die Lautsprecherlinien-Anschlüsse sind vorkonfektioniert. Die Positionen des Optionsbereichs, der Ein-/Ausgänge und der Jumper- Konfiguration sind ebenfalls in der Abbildung dargestellt.

  • Seite 36: Installationsübersicht Pc1002

    Montage/Installation Installationsübersicht PC1002 4.4 Installationsübersicht PC1002 Die folgende Abbildung enthält eine Installationsübersicht des Schranks 'Sprachalarmzentrale Compact 1000' PC1002-A3. Sie zeigt die Montageoptionen und die Installationsbereiche im Schrank. Die Stromversorgung, der Netzfilter, die Lüfteranschlüsse und die Lautsprecherlinien-Anschlüsse sind vorkonfektioniert. Die Positionen des Optionsbereichs, der Ein-/Ausgänge und der Jumper- Konfiguration sind ebenfalls in der Abbildung dargestellt.

  • Seite 37: Netzzuleitung Verdrahten

    Montage/Installation Netzzuleitung verdrahten 4.5 Netzzuleitung verdrahten WARNUNG Elektrische Spannung Stromschlag ● Arbeiten an elektrischen Anlagen dürfen nur von einer geschulten Elektrofachkraft oder von einer unterwiesenen Person unter der Leitung und Aufsicht einer Elektrofachkraft den elektrotechnischen Regeln entsprechend vorgenommen werden. VORSICHT Nichtbeachtung folgender Sicherheitsvorschriften Gefahr von Personen- und Sachschä...

  • Seite 38: Netzanschluss Pc1001

    Montage/Installation Netzzuleitung verdrahten 4.5.1 Netzanschluss PC1001 Der 230 V Netzanschluss des 'Sprachalarmzentrale Compact 400' PC1001-A3 befindet sich oben rechts im Schrank. Die Stromversorgung und der Schutzleiter im Schrank sind bereits vorkonfektioniert. Abb. 4: PC1001-A3 – Netzstecker mit vorkonfektionierter Verdrahtung Anschluss an die Stromversorgung; vorkonfektioniert Schutzleiterverbindung zum Schrank;...

  • Seite 39: Netzanschluss Pc1002

    Montage/Installation Netzzuleitung verdrahten 4.5.2 Netzanschluss PC1002 Der 230 V Netzanschluss des 'Sprachalarmzentrale Compact 1000' PC1002-A3 ist in 2 Anschlüsse aufgeteilt: den Netzanschluss 'X100' und den Netzanschluss 'X102'. Der 'X100' dient zum Anschließen des Netzkabels und des Netzfilters. Er befindet sich oben links im Schrank. Der 'X102' wird an den Ausgang des Netzfilters angeschlossen und dient der Versorgung der internen Komponenten mit 230 V.

  • Seite 40: Abb. 6: Pc1002-A3 - Netzanschluss 'X102' Mit Vorkonfektionierter Verdrahtung

    Montage/Installation Netzzuleitung verdrahten 4.5.2.2 Netzanschluss 'X102' an PC1002 Abb. 6: PC1002-A3 – Netzanschluss 'X102' mit vorkonfektionierter Verdrahtung Anschluss an die Stromversorgung; vorkonfektioniert X102 Klemmenblock für den internen Netzanschluss Netzanschluss – 'X102' Kennung Anschluss Farbe Beschreibung Außenleiter Braun Vorkonfektioniert; Netzfilter Vorkonfektioniert; Außenleiter Braun Stromversorgung...

  • Seite 41: Anschluss An Die Stromversorgung

    Montage/Installation 24 V Anschluss an die Stromversorgung 1. Schließen Sie den gelb/grünen Schutzleiter an die freie Erdungsklemme 'PE' 2. Schließen Sie den blauen Neutralleiter an die Klemme 'N' an. 3. Schließen Sie den braunen Außenleiter an die Klemme 'L1' an. 4.6 24 V Anschluss an die Stromversorgung Die digitale Audiomatrix-Platine wird von der DC 24 V Stromversorgung versorgt.

  • Seite 42: Tab. 6: Pc100X-A3 - Erdungsanschluss

    Montage/Installation 24 V Anschluss an die Stromversorgung Erdungsanschluss Beschreibung Anmerkung Funktion Erde Gelb/grü n Mit Masse des Schranks verbinden Tab. 6: PC100x-A3 – Erdungsanschluss 42 | 189 A6V11899867_de--_b...

  • Seite 43: Betriebs-Led „Operate

    Montage/Installation Betriebs-LED „Operate“ 4.7 Betriebs-LED „Operate“ Die digitalen Cerberus PACE Compact-Audiomatrix-Platinen des PC1001-A3 und des PC1002-A3 verfü gen beide ü ber eine Betriebs-LED „Operate“. Diese LED befindet sich auf der unteren linken Seite der Platine, rechts neben dem Bereich der Ein-/Ausgä nge und unter dem Optionsbereich.

  • Seite 44: Abb. 9: Pc100X Service-Taste

    Montage/Installation Service-Taste Abb. 9: PC100x Service-Taste 4.8.1 Service-Modus Anwendung Im Service-Modus sind die Verstärker und die Lautsprecherlinienü berwachungen deaktiviert. Alle anderen Funktionen funktionieren im Normalbetriebsmodus. Dieser Modus wird verwendet, um an den Lautsprecherlinien zu arbeiten oder die Firmware zu aktualisieren, ohne die Lautsprecherlinien mit Geräuschen zu stören oder anderweitig zu beeinträchtigen.
  • Seite 45 Montage/Installation Service-Taste ● die Hardware des Systems zurückzusetzen. ● das System auf eine Unterbrechung der DC 24 V Stromversorgung vorzubereiten. ● die Hardwarekonfiguration des Systems zu ändern (nicht beim Austausch des Verstärkers). Off-Modus starten Drücken Sie die Service-Taste mindestens 5 Sekunden lang, um den Off-Modus zu starten.

  • Seite 46: Audiopfad Pc1001 Und Pc1002

    Montage/Installation Audiopfad PC1001 und PC1002 4.9 Audiopfad PC1001 und PC1002 Die digitalen Audiomatrix-Platinen PC1001-A3 und PC1002-A3 verfü gen über Audiopfade mit: ● 4x unabhä ngige digitale Audiokanäle mit: – 4x analoge Audioeingä nge – Digitaler Audioeingang mit bis zu 255 Kanälen –...
  • Seite 47 Montage/Installation Audiopfad PC1001 und PC1002 HINWEIS PV1001-A1 unterstützt maximal 2 A Ausgangsstrom bei einem Lautsprecherlastwiderstand von mindestens 50 Ω. Bei Verwendung eines 70 V Lautsprechersystems durch Reduzierung des Eingangspegels um -3 dB ergibt sich eine maximale Ausgangsspannung von 70 V. Dies fü hrt zu einer maximalen Lautsprecherlast von 140 W pro Verstärker. Bei einem 50 V Lautsprechersystem beträgt die maximale Lautsprecherlast 100 W pro Verstärker.

  • Seite 48: Zusätzliche Leistungsverstärker Montieren Und Installieren

    Montage/Installation Zusätzliche Leistungsverstärker montieren und installieren 4.10 Zusätzliche Leistungsverstärker montieren und installieren Die Digitalen Audiomatrizen PC1001-A3 und PC1002-A3 unterstützen bis zu 6 Leistungsverstärker ● 4x reguläre Verstärker Die regulären Leistungsverstärker werden für die Speisung der Lautsprecherlinien verwendet. ● 1x Pilotton-Verstärker Der Pilotton-Verstärker ü...

  • Seite 49: Zusätzliche Leistungsverstärker Am Pc1002 Montieren Und Installieren

    Montage/Installation Zusätzliche Leistungsverstärker montieren und installieren Abb. 11: PC1001-A3 – Leistungsverstärker montieren HINWEIS Beiliegende Jumper in die richtigen Anschlüsse stecken Die Verstärker funktionieren nicht ohne Jumper. 4.10.2 Zusätzliche Leistungsverstärker am PC1002 montieren und installieren Nur der 'Leistungsverstärker (1x500W)' PV1002-A1 kann im Schrank 'Sprachalarmzentrale Compact 1000' PC1002-A3 montiert werden.

  • Seite 50: Abb. 12: Pc1002-A3 - Leistungsverstärker-Anschlussübersicht

    Montage/Installation Zusätzliche Leistungsverstärker montieren und installieren Abb. 12: PC1002-A3 – Leistungsverstärker-Anschlussübersicht Um den Leistungsverstärker im Verstärkermontagebereich zu montieren, muss die vorkonfektionierte Stromversorgung durch folgende Schritten entfernt werden: 1. Trennen Sie die gesamte Verdrahtung von der Stromversorgung. 2. Lösen Sie die 4 Schrauben an der Stromversorgung. 3.

  • Seite 51: Abb. 14: Pv1002-A1 - Leistungsverstärker-Anschlü Sse

    Montage/Installation Zusätzliche Leistungsverstärker montieren und installieren Abb. 14: PV1002-A1 – Leistungsverstä rker-Anschlü sse Lautsprecheranschluss Beschreibung Anmerkung Lautsprecher - Grün Lautsprecher + Weiß Tab. 7: PV1002-A1 – Lautsprecheranschluss 24 V Anschluss Beschreibung Anmerkung DC 24 V - Schwarz DC 24 V + Tab.

  • Seite 52: Abb. 15: Pc1002-A3 - Leistungsverstärker-Anschlüsse

    Montage/Installation Zusätzliche Leistungsverstärker montieren und installieren Abb. 15: PC1002-A3 – Leistungsverstärker-Anschlü sse PC1002-A3 – Verstä rkeranschlüsse – 'TR1' bis 'TR6' Beschreibung Anmerkung Nicht verwenden Nicht verwenden 100 V Lautsprecherlinie 100 V +, weiß 70 V Nicht verwenden 50 V Nicht verwenden Lautsprecherlinie 100 V -, grün Tab.

  • Seite 53: Verstä Rkermatrix-Adapter Am Leistungsverstä Rker Pv1002-A1

    Montage/Installation Zusätzliche Leistungsverstärker montieren und installieren Kabel dient nicht als Ethernet-Verbindung. Es wird für den analogen Audioeingang und für die Steuer- und Statusinformationen verwendet.) 7. Verbinden Sie den Verstärker ü ber die 230 V Verdrahtung mit dem Netzanschluss X102, um die interne 230 V Verdrahtung herzustellen. 8.

  • Seite 54: Lautsprecherlinien Konfigurieren

    ● Stellen Sie sicher, dass die Stromversorgung nicht versehentlich wieder eingeschaltet werden kann. Die Konfiguration der Cerberus PACE Compact Lautsprecherlinien erfolgt ü ber die Jumper-Konfigurationsmatrix der Lautsprecherlinien. Die Lautsprecherlinien können nicht ü ber das Konfigurationstool 'PACE-Design' konfiguriert werden, doch die Jumpereinstellungen der Lautsprecherlinien können im 'PACE-Design' überprüft werden.
  • Seite 55 Montage/Installation Lautsprecherlinien konfigurieren ● Verstärker 1 ist so konfiguriert, dass er die Lautsprecherlinien-Zonen 1-6 versorgt ● Verstärker 2 ist so konfiguriert, dass er die Lautsprecherlinien-Zonen 7-10 versorgt ● Verstärker 3 ist so konfiguriert, dass er die Lautsprecherlinien-Zonen 11-14 versorgt ● Verstärker 4 ist so konfiguriert, dass er die Lautsprecherlinien-Zonen 15 und 16 versorgt A6V11899867_de--_b...

  • Seite 56: Lautsprecherlinien Installieren

    Montage/Installation Lautsprecherlinien installieren 4.12 Lautsprecherlinien installieren WARNUNG Spannungen von bis zu AC 100 V an den Jumpern der Lautsprecherlinien Die Berührung von spannungsführenden Teilen kann zu einem Stromschlag führen und tö dlich sein! ● Trennen Sie vor der Installation oder Wartung die Komponente von der AC 230 V Netzspannung.

  • Seite 57: Tab. 12: Lautsprecherlinienanschluss - 'X101-1

    Montage/Installation Lautsprecherlinien installieren 'X101-2' Klemmenblock für Lautsprecherlinie 9-16 Lautsprecherlinienanschluss – 'X101-1' Beschreib Stichleitungskonfiguration Schleifenkonfiguration Linie 1+ Schleife 1 Start + Linie 1- Schleife 1 Start - Linie 2+ Schleife 1 Ende + Linie 2- Schleife 1 Ende - Linie 3+ Schleife 2 Start + Linie 3- Schleife 2 Start -...

  • Seite 58: Tab. 13: Lautsprecherlinienanschluss - 'X101-2

    Montage/Installation Lautsprecherlinien installieren Beschreib Stich-Konfiguration Loop-Konfiguration Linie 15- Loop 8 Start - Linie 16+ Loop 8 Ende + Linie 16- Loop 8 Ende - Tab. 13: Lautsprecherlinienanschluss – 'X101-2' 58 | 189 A6V11899867_de--_b...

  • Seite 59: Pace-Net Ethernet

    Montage/Installation PACE-Net Ethernet 4.13 PACE-Net Ethernet Auf der digitalen Cerberus PACE Compact-Audiomatrix-Platine befinden sich im Optionsbereich 2 'PACE-Net'-Kupfer-Ethernet-Kabel (CAT5) mit RJ45- Steckverbindern (A und B). Über diese Anschlüsse können weitere Cerberus PACE Compact- oder Cerberus PACE-Systembaukästen, 'PACE-Net'- Sprechstellen oder ein PC mit installiertem Konfigurationstool 'PACE-Design' angeschlossen werden.

  • Seite 60: Pn1001-A1 Montieren Und Installieren

    Montage/Installation PN1001-A1 montieren und installieren 4.14 PN1001-A1 montieren und installieren Auf der digitalen Cerberus PACE Compact-Audiomatrix-Platine kö nnen im Optionsbereich zwei 'Ethernet-Switch (1x4)' PN1001-A1 montiert werden ('Switch A' und 'Switch B'). Sie werden an den ausgewählten Positionen aufgesteckt. Jeder wird mit 2 Schrauben befestigt. Ein PN1001-A1 bietet 4 zusä tzliche Kupfer- Ethernet-Kabel (CAT5) mit RJ45-Steckverbindern.

  • Seite 61: Pace-Bus Rs485

    Montage/Installation PACE-Bus RS485 4.16 PACE-Bus RS485 Sowohl PC1001-A3 als auch PC1002-A3 digitale Cerberus PACE Compact- Audiomatrix-Platinen bieten 4 'PACE-Bus' (RS485) Anschlü sse ('1-RS485' bis '4- RS485') im Optionsbereich. Über diese Anschlüsse kö nnen die Bedienstellen 'PACE-Bus' (RS485) und die Sprechstellen 'PACE-Bus' (RS485) angeschlossen werden.
  • Seite 62 Montage/Installation PACE-Bus RS485 Dadurch wird sichergestellt, dass ein Kurzschluss an der externen Verkabelung die interne Funktion des Schranks nicht beeinflusst. 62 | 189 A6V11899867_de--_b...

  • Seite 63: Pn1002-A1 Montieren Und Installieren

    (RS485) Anschluss, einen isolierten 24 V Anschluss mit integrierter Erdschlusserkennung sowie Anschlüsse für isolierte analoge Audioeingänge und - ausgä nge. Ein PN1002-A1 kann auf der digitalen Cerberus PACE Compact-Audiomatrix- Platine im Optionsbereich montiert werden. Montieren Sie das PN1002-A1 an der Position 'UI1' auf der digitalen Audiomatrix- Platine.

  • Seite 64: Tab. 17: Pn1002-A1 - Einzeldraht-Anschluss - 'Cn1

    Montage/Installation PN1002-A1 montieren und installieren Einzeldraht-Anschluss 'CN1' Beschreibung Anmerkung Signal Out + Analoger Audioausgang + Signal Out - Analoger Audioausgang - 24 V Isolierte 24 V Isolierte RS485-Daten - Isolierte RS485-Daten + Erdung der isolierten 24 V Signal In + Analoger Audioeingang + Signal In - Analoger Audioeingang -...

  • Seite 65: Pace-Bus Rs232 Installieren

    Tab. 18: PN1002-A1 – RJ45-Anschluss – 'J4' 4.18 PACE-Bus RS232 installieren Die Cerberus PACE Compact digitalen Audiomatrix-Platinen des PC1001-A3 und des PC1002-A3 verfü gen beide ü ber einen 'PACE-Bus' (RS232) Anschluss (RS232) im Optionsbereich. Dieser Anschluss kann zum Anschließen der 'PACE- Bus' (RS232) Optionsmodule und zur Diagnose verwendet werden.

  • Seite 66: Installieren

    24 V installieren 4.19 24 V installieren Die digitalen Cerberus PACE Compact Audiomatrix-Platinen des PC1001-A3 und des PC1002-A3 verfü gen beide ü ber 4x 24 V Anschlüsse ('1-24V' bis '4-24V') im Optionsbereich. Diese Anschlüsse kö nnen zum Anschließen der 24 V an Optionsmodule verwendet werden.

  • Seite 67: Analoge Audioeingänge Installieren

    Montage/Installation Analoge Audioeingänge installieren 4.20 Analoge Audioeingänge installieren Die Cerberus PACE Compact digitalen Audiomatrix-Platinen des PC1001-A3 und des PC1002-A3 bieten beide 4 Anschlüsse ('1-AI' bis '4-AI') mit 4 symmetrischen analogen Audioeingä ngen im Audiobereich. Die analogen Audioeingänge werden verwendet, um analoge Audiogeräte wie Mikrofone oder Audiomedien-Player an die digitale Audiomatrix-Platine anzuschließen.

  • Seite 68: Abb. 28: Anschluss Einer Unsymmetrischen Analogen Audioquelle An Einen Symmetrischen Analogen Audioeingang

    Montage/Installation Analoge Audioeingänge installieren Abb. 28: Anschluss einer unsymmetrischen analogen Audioquelle an einen symmetrischen analogen Audioeingang Anschluss Unsymmetrische analoge Audioquelle Symmetrischer analoger Audioeingang 'Audio in –' (3) und GND (2) 'Signal' 'Audio in +' (1) Abb. 29: Anschluss einer unsymmetrischen analogen Audio-Stereoquelle an einen symmetrischen analogen Audioeingang Anschluss Unsymmetrische analoge Audio-...
  • Seite 69 Montage/Installation Analoge Audioeingänge installieren Der Wert des Widerstands 'R‘ hängt vom Innenwiderstand der analogen Audioquelle ab und beträ gt normalerweise 10k oder 47k. A6V11899867_de--_b 69 | 189...

  • Seite 70: Analoge Audioausgänge Installieren

    Montage/Installation Analoge Audioausgänge installieren 4.21 Analoge Audioausgänge installieren Die Cerberus PACE Compact digitalen Audiomatrix-Platinen des PC1001-A3 und des PC1002-A3 bieten beide 4 Anschlüsse ('1-AO' bis '4-AO') mit 4 analogen Audioausgä ngen im Audiobereich. Die analogen Audioausgänge werden verwendet, um analoge Audiogeräte wie Lautsprecher oder Audioverstärker an die digitale Audiomatrix-Platine...

  • Seite 71: Abb. 33: Anschluss Einer Unsymmetrischen Analogen Audio-Stereoquelle An Einen Symmetrischen Analogen Audioausgang

    Montage/Installation Analoge Audioausgänge installieren Anschluss Unsymmetrisches analoges Audiogerät Symmetrischer analoger Audioausgang 'Audio out –' (3) und GND (2) 'Signal' 'Audio out +' (1) Abb. 33: Anschluss einer unsymmetrischen analogen Audio-Stereoquelle an einen symmetrischen analogen Audioausgang Anschluss Unsymmetrisches analoges Audio- Symmetrischer analoger Audioausgang Stereogerät 'Audio out –' (3) und GND (2) Signal 'R+' und Signal 'L+' parallel...

  • Seite 72: Mikrofonschalter Installieren

    Montage/Installation Mikrofonschalter installieren 4.22 Mikrofonschalter installieren Die digitalen Cerberus PACE Compact-Audiomatrix-Platinen des PC1001-A3 und des PC1002-A3 bieten jeweils 1 Anschluss ('Mic-S') mit 2 Schalteingä ngen im Audiobereich. Der Mikrofonschalter-Anschluss dient zum Anschließen des Schalters der Taste <Sprechtaste> (Push to Talk) (PB) am Handmikrofon 'System-Bedieneinheit und Sprechstelle' PT1002-A1 sowie des Gabel-Kontakts, der anzeigt, dass das Mikrofon aufgehä...

  • Seite 73: Logische Steuereingänge Installieren

    Montage/Installation Logische Steuereingänge installieren 4.23 Logische Steuereingänge installieren Die Cerberus PACE Compact digitalen Audiomatrix-Platinen des PC1001-A3 und des PC1002-A3 verfü gen beide ü ber 1 Anschluss ('DI') mit 8 logischen Steuereingä ngen im Ein-/Ausgangsbereich. Die logischen Steuereingänge werden verwendet, um Informationen und Steuerungen von den angeschlossenen Geräten zu erhalten.

  • Seite 74: Logische Steuereingänge Verwenden

    Montage/Installation Logische Steuereingänge installieren 4.23.1 Logische Steuereingänge verwenden Abb. 37: Verwendung von logischen Steuereingä ngen Für diese Funktion ist ein galvanisch getrennter Schalter erforderlich. Der Schalter wird zwischen den 10 V und einem logischen Steuereingang angeschlossen. 74 | 189 A6V11899867_de--_b...

  • Seite 75: Analoge Steuereingänge Installieren

    Montage/Installation Analoge Steuereingänge installieren 4.24 Analoge Steuereingänge installieren Die Cerberus PACE Compact digitalen Audiomatrix-Platinen des PC1001-A3 und des PC1002-A3 bieten jeweils 1 Anschluss ('AI') mit 8 analogen Steuereingängen im Ein-/Ausgangsbereich. Die analogen Steuereingänge werden als lokale Verstärkungsregelung oder als Regelung für die Audioausgangslautstärke verwendet.

  • Seite 76: Analoge Steuereingänge Verwenden

    Der Widerstand wird zwischen GND und 10 V angeschlossen. Der Schleifer ist mit einem analogen Steuereingang verbunden. 4.25 Relaisausgänge installieren Die Cerberus PACE Compact digitalen Audiomatrix-Platinen des PC1001-A3 und des PC1002-A3 bieten jeweils 8 Anschlüsse ('1-DO' bis '8-DO') mit 8 Relaisausgä ngen im Logik-Ausgangs-Bereich.

  • Seite 77: Systemstörung-Relaisausgang Installieren

    Montage/Installation Systemstörung-Relaisausgang installieren 4.26 Systemstörung-Relaisausgang installieren Die Cerberus PACE Compact digitalen Audiomatrix-Platinen des PC1001-A3 und des PC1002-A3 verfü gen beide ü ber einen eigenen potentialfreien Systemstörung- Relaisanschluss. Dieser Anschluss liegt im Bereich der Ein-/Ausgä nge links unten auf der Platine.

  • Seite 78: Lüfter Installieren

    Montage/Installation Lüfter installieren 4.27 Lüfter installieren 2 Lüfter sind in den Cerberus PACE Compact Schrä nken an der rechten und linken oberen Seite vorinstalliert. Die Lüfter sind im Normalbetrieb nicht aktiv. Die Lüfter werden aktiviert, wenn: ● es im Schrank heiß wird, ●...

  • Seite 79: Stromversorgung Und Batterien

    Stromversorgung und Batterien Stromversorgung in PC1001 5 Stromversorgung und Batterien Im Wandschrank PC1001-A3 oder PC1002-A3 kann nur ein Batterieblock installiert werden. Er wird über die Stromversorgung gepuffert. Allgemeine Richtlinien Batterien dürfen nicht nach dem Einbau angeschlossen werden, sondern erst unmittelbar vor Inbetriebnahme. ●...

  • Seite 80: Netz Anschließen

    Stromversorgung und Batterien Stromversorgung in PC1001 5.1.2 Netz anschließen Die Stromversorgung des PC1001-A3 verfü gt ü ber eine AC 230 V Schraubklemme ('Mains'). Netzanschluss AC 230 V – 'Mains' Kennung Anschluss Farbe PE, Erde Schutzleiter Gelb/grü n Neutralleiter Blau Außenleiter Braun Tab.

  • Seite 81: Störungsrelais Anschließen

    Stromversorgung und Batterien Stromversorgung in PC1001 5.1.5 Störungsrelais anschließen Die Stromversorgung des PC1001-A3 bietet zwei Anschlüsse ('MF' und 'GF') für die Störungsrelais der Stromversorgung. Anschluss für Netzstörungsrelais – 'MF' Kennung Anschluss Farbe Mit C verbunden, wenn MF-NO Blau eine Störung auftritt (normalerweise geöffnet) MF-C...

  • Seite 82: Stromversorgung In Pc1002

    Stromversorgung und Batterien Stromversorgung in PC1002 5.2 Stromversorgung in PC1002 Die integrierte Stromversorgung des 'Sprachalarmzentrale Compact 1000' PC1002-A3 ä hnelt der des Merawex ZDSO-400-DR2 320 Ah' PP2003-A1. Sie ist im Schrank montiert und vorkonfektioniert und verfü gt über folgende Anschlüsse: ●...

  • Seite 83: Batteriesätze Anschließen

    Stromversorgung und Batterien Stromversorgung in PC1002 Abb. 45: Fü hren Sie ein Paar DC 24 V Drä hte durch einen Ferritkern 5.2.3 24 V Batteriesätze anschließen An die Stromversorgung kö nnen über die Anschlüsse 'Bat+' und 'Bat-' bis zu 2x 24 V Batteriesätze angeschlossen werden.

  • Seite 84: Temperaturfühler Anschließen

    Stromversorgung und Batterien Stromversorgung in PC1002 Abb. 47: Verdrahtungsansicht für 1x Batteriesatz Batterietrenner/Sicherung, Plus-Leitung Batteriesicherung Batterietrenner/Sicherung, Ausgleichsladungs-Leitung BAT1 Batterieblock 1 BAT2 Batterieblock 2 Klemme Netzteil Anschluss Leiterfarbe Bat 24V 1/+ Batterie + 24V Batterie – 0V Bat 24V 1/- Blau Anschluss für Ausgleichsladung Bat 1/M Schwarz...

  • Seite 85: Dc 24 V Zusatzausgang Anschließen

    Stromversorgung und Batterien Stromversorgung in PC1002 Abb. 48: Stromversorgung Temperatursensor-Buchse 'Temp' 5.2.5 DC 24 V Zusatzausgang anschließen Die Stromversorgung verfü gt über zwei DC 24 V Zusatzstromausgänge 'Aux-1' und 'Aux-2'. Diese Ausgänge werden zum Anschluss von optionalen 24 V Komponenten verwendet. An diese Ausgä nge können keine Verstärker angeschlossen werden.

  • Seite 86: Abb. 50: Stromversorgung Störmelderelaisausgä Nge Und Externe Störmeldeeingä Nge

    Stromversorgung und Batterien Stromversorgung in PC1002 Abb. 50: Stromversorgung Stö rmelderelaisausgänge und externe Stö rmeldeeingä nge Anschlüsse der Störmelderelaisausgä nge 'Mains', 'Bat' und 'Gen' Kennung Anschluss Im Normalbetrieb mit C verbunden (Relais aktiv) Common Mit C verbunden, wenn eine Störung auftritt (Relais abgefallen) Tab.

  • Seite 87: Tab. 39: Stromversorgung Externe Anschlü Sse Der Störmelderelaiseingänge 'Ext

    Stromversorgung und Batterien Stromversorgung in PC1002 Externe Anschlüsse der Störmelderelaiseingä nge 'Ext-1' und 'Ext-2' Kennung Anschluss Ext. Eingang A Ext. Eingang B Tab. 39: Stromversorgung externe Anschlü sse der Stö rmelderelaiseingänge 'Ext-1' und 'Ext-2' Relais State Beschreibung Störung liegt an, lö st Ext-1 Offen Relais 'Gen' aus...

  • Seite 88: Externe Stromversorgung Pp2004

    Stromversorgung und Batterien Externe Stromversorgung PP2004 5.3 Externe Stromversorgung PP2004 Die externe Stromversorgung 'Merawex ZSP135 DR-7A-3 40 Ah' PP2004-A1 ist eine Wandschrank-Stromversorgung mit Batterien und folgenden Anschlüssen: ● 230 V Netzanschluss über Netzklemmen ● 1x DC 24 V Batterieanschluss ● 2x DC 24 V Versorgungsausgä...

  • Seite 89: Interne Komponenten Installieren

    Interne Komponenten installieren Systembedieneinheit PT1001-A1 6 Interne Komponenten installieren Die internen Komponenten werden im Cerberus PACE Compact Schrank oder an der Fronttür montiert und installiert. 6.1 Systembedieneinheit PT1001-A1 Die 'System-Bedieneinheit' PT1001-A1 ist für die Montage an einer Fronttür eines Cerberus PACE Compact Schranks vorgesehen.

  • Seite 90: Id-Schalterkonfiguration

    Interne Komponenten installieren Systembedieneinheit PT1001-A1 6.1.2 ID-Schalterkonfiguration Der ID-Schalter muss auf die richtigen Werte eingestellt werden, um die Komponenten auf dem seriellen 'PACE-Bus' (RS485) zu identifizieren. Die ID muss auf einem 'PACE-Bus' (RS485) eindeutig sein. Beschreibung Nicht zulässig Nicht zulässig Tab.

  • Seite 91: Dc 24 V Stromversorgung Anschließen

    Interne Komponenten installieren Systembedieneinheit PT1001-A1 Ende des Kabels an den RS485-Anschluss '1-RS485' der digitalen Audiomatrix- Platine an. Siehe PACE-Bus RS485 [➙ 61]. 6.1.4 DC 24 V Stromversorgung anschließen Die PT1001-A1 bietet einen DC 24 V Stromversorgungsanschluss ('X1'). DC 24 V Stromversorgungsanschluss – 'X1' Beschreibung Anmerkung DC 24 V...
  • Seite 92 Interne Komponenten installieren Systembedieneinheit PT1001-A1 Zur Verwendung von logischen Steuerausgängen siehe Logischen Steuerausgang verwenden [➙ 121]. 92 | 189 A6V11899867_de--_b...

  • Seite 93: Logische Steuereingänge

    Interne Komponenten installieren Systembedieneinheit PT1001-A1 6.1.7 Logische Steuereingänge Die PT1001-A1 bietet 4 logische Steuereingä nge am Anschluss 'X4'. Die logischen Steuereingänge werden verwendet, um Informationen und Steuerungen von den angeschlossenen Komponenten zu erhalten. ● Logischer Wert 0 bei Eingangsspannung < 3 V ●...

  • Seite 94: Bedieneinheit Und Sprechstellen Pt1002-A1

    PTO2008-A1, um die PT1002-A1 anzuschließen. 6.2.1 Montage Die 'System-Bedieneinheit und Sprechstelle' PT1002-A1 ist für die Montage an einer Fronttür eines Cerberus PACE Compact Schranks anstelle der montierten Blindplatte vorgesehen. Abb. 54: PT1002-A1 – Blindplatte der Fronttü r demontieren 1. Entfernen Sie den Erdungsanschluss an der Blindplatte der Fronttür des Cerberus PACE Compact Schranks.

  • Seite 95: Id-Schalterkonfiguration

    Interne Komponenten installieren Bedieneinheit und Sprechstellen PT1002-A1 6.2.2 ID-Schalterkonfiguration Der ID-Schalter muss auf die richtigen Werte eingestellt werden, um die Komponenten auf dem seriellen 'PACE-Bus' (RS485) zu identifizieren. Die ID muss auf einem 'PACE-Bus' (RS485) eindeutig sein. Beschreibung Nicht zulässig Nicht zulässig Tab.

  • Seite 96: Installation

    Interne Komponenten installieren Bedieneinheit und Sprechstellen PT1002-A1 6.2.3 Installation Die PT1002-A1 ist mit einer Adapterplatine vorkonfektioniert. Verbinden Sie das Kupfer-Ethernet-Kabel (CAT5) von der PTO2008-A1 (siehe 6.3 [➙ 111]) mit der Adapterplatine PT1002-A1. Stellen Sie sicher, dass das Kabel an der Fronttür und im Schrank mit Zugentlastungen befestigt ist. Das Kabel sollte lang genug sein, um ein vollständiges Öffnen der Schranktür zu ermöglichen.

  • Seite 97: Pace-Net' Netzwerk-Switches

    Interne Komponenten installieren 'PACE-Net' Netzwerk-Switches 6.3 'PACE-Net' Netzwerk-Switches 'PACE-Net' Ethernet-Netzwerk-Switches dienen der Verbindung einzelner 'PACE- Net' Netzwerkkomponenten, wie z. B. Digitale Audiomatrizen und Sprechstellen. Alle 'PACE-Net'-Ethernet-Netzwerk-Switches bieten Standard-Kupfer-Ethernet- Buchsen (CAT5) RJ45 zum Anschließen von Netzwerkkomponenten. Die Ethernet-Switches kö nnen zu einem vollständig redundanten 'PACE-Net' Netzwerk mit bis zu 1350 Netzwerkteilnehmern verbunden werden.

  • Seite 98: Dc 24 V Stromversorgung Und Störungsrelaiskontakt Anschließen

    6.4.2 'PACE-Net' Ethernet anschließen Die Switches dienen zum Aufbau eines 'PACE-Net' Kommunikationsnetzes und zum Anschließen von 'PACE-Net' Digitalen Audiomatrizen, 'PACE-Net' Sprechstellen, Cerberus PACE Compact-Systemen oder eines PCs mit installiertem Konfigurationstool 'PACE-Design'. Der Ethernet-Switch 'Planet IGS- 10020MT-Ethernet-Switch' PN2005-A1 ermöglicht den Aufbau einer redundanten Ethernet-Ringstruktur.

  • Seite 99: Pace-Net'-Planet Igt-805At-Converter Pn2007-A1

    Interne Komponenten installieren 'PACE-Net'-Planet IGT-805AT-Converter PN2007-A1 Abb. 58: PN2005-A1 – Netzwerkanschlü sse Die Ports 1 bis 8 sind CAT5-Kupfer-Ethernet-Buchsen (RJ45, 10/100/1000Base-T). Die Ports 9 und 10 sind Glasfasersteckplätze zum Einstecken von SPF-Modulen. Folgende SPF-Module kö nnen eingesteckt werden: ● PNA2002-A1: 'Planet MGB-LX FOI-Adapter', Single Mode, 10 km, 1310 nm ●...

  • Seite 100: Dc 24 V Stromversorgung Und Störungsrelaiskontakt Anschließen

    Interne Komponenten installieren 'PACE-Net'-Planet IGT-805AT-Converter PN2007-A1 6.5.1 DC 24 V Stromversorgung und Störungsrelaiskontakt anschließen Der Media Converter 'Planet IGT-805AT-Media-Converter' PN2007-A1 bietet einen DC 24 V Stromversorgungsanschluss mit redundantem 24 V Stromanschluss und Störungsrelaiskontakt. Versorgung 24V DC Ansicht oben Vorne Hinten Abb.

  • Seite 101: Pace-Net'-Ethernet-Switch (1X4, Hutschiene) Pn2008-A1

    Interne Komponenten installieren 'PACE-Net'-Ethernet-Switch (1x4, Hutschiene) PN2008-A1 Port 1 ist eine CAT5-Kupfer-Ethernet-Buchse (RJ45, 10/100/1000Base-T). Port 2 ist ein Glasfasersteckplatz zum Einstecken eines SPF-Moduls. Folgende SPF-Module kö nnen eingesteckt werden: ● PNA2002-A1: 'Planet MGB-LX FOI-Adapter', Single Mode, 10 km, 1310 nm ●...

  • Seite 102: Pace-Net' Ethernet Anschließen

    RS485-Baustein (1 Port, Hutschiene) PN2009-A1 6.6.3 'PACE-Net' Ethernet anschließen Der Switch dient zum Aufbau eines 'PACE-Net' Kommunikationsnetzes und zum Anschließen von 'PACE-Net' Digitalen Audiomatrizen, 'PACE-Net' Sprechstellen, Cerberus PACE Compact-Systemen oder eines PCs mit installiertem Konfigurationstool 'PACE-Design'. PACE-Net – Anschlüsse J1 bis J4 Buchse...

  • Seite 103: Dc 24 V Stromversorgung Anschließen

    Interne Komponenten installieren RS485-Baustein (1 Port, Hutschiene) PN2009-A1 Abb. 63: PN2009-A1 Anschlussü bersicht vorne (links) und hinten (rechts) 6.7.3 DC 24 V Stromversorgung anschließen Die 'RS485-Baustein (1 Port, Hutschiene)' PN2009-A1 verfü gt ü ber einen DC 24 V Stromversorgungsanschluss X1. DC 24 V Stromversorgungsanschluss X1 Beschreibung Anmerkung...

  • Seite 104: Analogen Audioeingang Anschließen

    Interne Komponenten installieren RS485-Baustein (1 Port, Hutschiene) PN2009-A1 Störmelderelaisanschluss – 'X5' Kennung Anschluss Mit C verbunden, wenn eine Störung auftritt (normalerweise geöffnet) Common Im Normalbetrieb mit C verbunden (normalerweise geschlossen) Tab. 54: PN2009-A1'‚ Störmelderelaisanschluss – 'X5' 6.7.6 Analogen Audioeingang anschließen Die 'RS485-Baustein (1 Port, Hutschiene)' PN2009-A1 verfü...

  • Seite 105: Tab. 57: Pn2009-A1'- Einzeldraht-Anschluss - 'Cn1

    Interne Komponenten installieren RS485-Baustein (1 Port, Hutschiene) PN2009-A1 Beschreibung Anmerkung Isolierte RS485-Daten - Isolierte RS485-Daten + GND-Referenz der isolierten 24 V Signaleingang + Isolierter analoger Audioeingang + Signaleingang - Isolierter analoger Audioeingang - Tab. 57: PN2009-A1'– Einzeldraht-Anschluss – 'CN1' Bei Verwendung von verdrillte Kabeln ist darauf zu achten, dass die entsprechenden Signale an ein Paar verdrillter Adern angeschlossen werden, z.

  • Seite 106: Dc/Dc-Wandler Pca2011-A1

    Interne Komponenten installieren DC/DC-Wandler PCA2011-A1 6.8 DC/DC-Wandler PCA2011-A1 Der DC/DC-Wandler 'MeanWell SD-50B-24 DC/DC Konverter (50W)' PCA2011-A1 stellt eine isolierte und potentialfreie Spannung von DC 24 V zum Anschluss externer Komponenten bereit. Er sorgt bei einem Kurzschluss an der 24 V Verdrahtung außerhalb des Schranks für sichere DC 24 V im Schrank.

  • Seite 107: Montage

    Interne Komponenten installieren RS485-Isolator PNA2009-A1 Der DC/DC-Wandler PCA2018-A1 liefert eine Leistung von 100 W (4,2 A bei 24 V). 6.9.1 Montage Der DC/DC-Wandler 'MeanWell SD-100B-24 DC/DC Konverter (100W)' PCA2018- A1 ist zur Montage auf einer Hutschiene im Schrank vorgesehen. 6.9.2 Installation PCA2018-A1 Anschluss- klemmen...

  • Seite 108: Montage

    Interne Komponenten installieren Erdschlussüberwachung PCA2001-A1 6.10.1 Montage Der 'ICPDAS I-7510 (RS485, isoliert)' PNA2009-A1 ist zur Montage auf einer Hutschiene im Schrank vorgesehen. 6.10.2 Installation Abb. 66: PNA2009-A1 – Anschlussü bersicht 6.10.3 Interne Verdrahtung anschließen Der PNA2009-A1 bietet einen Anschluss 'In' für die interne Verdrahtung. Anschluss für interne Verdrahtung –...

  • Seite 109: Installation

    Interne Komponenten installieren Erdschlussüberwachung PCA2001-A1 6.11.1 Installation Power DC 24 V 1 CN2 Fault Earth Abb. 67: PCA2001-A1 – Anschlü sse und Jumper Die PCA2001-A1 bietet zwei Anschlüsse zum Anschließen von DC 24 V, Erde und eines Relaisausgangs zur Meldung des Status. Die PCA2001-A1 zeigt den Status mit 2 LEDs an: ●...

  • Seite 110: Erdschluss-Relaisausgang Anschließen

    Interne Komponenten installieren Erdschlussüberwachung PCA2001-A1 6.11.4 Erdschluss-Relaisausgang anschließen Die PCA2001-A1 bietet einen Erdschluss-Statusrelaisausgang ('CN2'). Anschluss für Erdschlussrelais – 'CN2' Kennung Anschluss Mit C verbunden, wenn eine Störung auftritt (normalerweise geöffnet) Common Im Normalbetrieb mit C verbunden (normalerweise geschlossen) Tab. 65: PCA2001-A1 – Anschluss fü r Erdschlussrelais – 'CN2' 110 | 189 A6V11899867_de--_b...

  • Seite 111: Sprechstellen-Schnittstelle (Rs485) Pto2008-A1

    Interne Komponenten installieren Sprechstellen-Schnittstelle (RS485) PTO2008-A1 6.12 Sprechstellen-Schnittstelle (RS485) PTO2008-A1 Das 'PACE-Bus' Modul 'Sprechstellen-Interface (RS485)' PTO2008-A1 ermö glicht eine komfortable Anbindung an die Sprechstellen PT2003-A1 und PT2009-A1. Es leitet alle Signale auf ein Kupfer-Ethernet-Kabel (CAT5) zum Anschluss der Sprechstellen und weiterer PTO2008-A1. Es bietet eine Sicherung, um die 24 V im Schrank bei einem Kurzschluss außerhalb des Schranks abzusichern.

  • Seite 112: Pace-Bus' (Rs485) Anschließen

    Interne Komponenten installieren Sprechstellen-Schnittstelle (RS485) PTO2008-A1 6.12.4 'PACE-Bus' (RS485) anschließen Die PTO2008-A1 bietet einen 'PACE-Bus' (RS485) Anschluss ('X2'). 'PACE-Bus' (RS485) Anschluss – 'X2' Beschreibung Anmerkung RS485 Daten - RS485 Daten + GND-Bezugsspannung Nicht verwendet Tab. 67: PTO2008-A1 – 'PACE-Bus' (RS485) Anschluss – 'X2' 6.12.5 Analogen Audioeingang anschließen Die PTO2008-A1 bietet einen Anschluss ('X3') für einen analogen Audioeingang, welcher mit dem Mikrofonausgang der Sprechstelle verbunden wird.

  • Seite 113: Mit Sprechstelle Verbinden

    Interne Komponenten installieren Sprechstellen-Schnittstelle (RS485) PTO2008-A1 6.12.7 Mit Sprechstelle verbinden Die PTO2008-A1 bietet zwei Anschlüsse ('X5' und 'RJ1') zum Anschließen der Sprechstellen. 'RJ1' verwendet ein Kupfer-Ethernet-Kabel (CAT5) für den Anschluss. Sprechstellenanschlüsse – 'X5' und 'RJ1' Beschreibung Anmerkung Audioausgang - Audioausgang + GND-Bezugsspannung RS485 Daten + RS485 Daten -...

  • Seite 114: Eingangs-/Ausgangserweiterung (Digital 16) Pcio2001-A1

    Interne Komponenten installieren Eingangs-/Ausgangserweiterung (digital 16) PCIO2001-A1 6.13 Eingangs-/Ausgangserweiterung (digital 16) PCIO2001-A1 Das 'PACE-Bus'-Modul 'Eingabe/Ausgabe-Erweiterung (digital 16)' PCIO2001-A1 bietet: ● 16 logische Open Collector Steuerausgä nge ● 16 logische Steuereingä nge ● 8 analoge Steuereingä nge 6.13.1 Montage Das 'PACE-Bus'-Modul 'Eingabe/Ausgabe-Erweiterung (digital 16)' PCIO2001-A1 ist zur Montage auf einer Hutschiene im Schrank vorgesehen.

  • Seite 115: Dc 24 V Stromversorgung Anschließen

    Interne Komponenten installieren Eingangs-/Ausgangserweiterung (digital 16) PCIO2001-A1 Funktion Jumper Analoge Steuereingänge werden als ü berwachte Eingä nge verwendet Analoge Steuereingänge werden zur Überwachung von Relaisausgä ngen verwendet Die logischen Steuereingänge 1 bis 8 werden als Relaissteuerungen verwendet Tab. 73: PCIO2001-A1 – Funktionseinstellungen mit ID-Jumper Die ID-Jumper 4 bis 6 sind für zukü...

  • Seite 116: Tab. 76: Pcio2001-A1 - Anschluss Für Logische Steuereingänge - 'X7

    Interne Komponenten installieren Eingangs-/Ausgangserweiterung (digital 16) PCIO2001-A1 Anschluss für logische Steuereingä nge – 'X7' Beschreibung Anmerkung Logischer Steuereingang 1 Logischer Steuereingang 2 Logischer Steuereingang 3 Logischer Steuereingang 4 Logischer Steuereingang 5 Logischer Steuereingang 6 Logischer Steuereingang 7 Logischer Steuereingang 8 GND-Bezugsspannung 10 V 10 V Bezugsspannung...

  • Seite 117: Analoge Steuereingänge

    Interne Komponenten installieren Eingangs-/Ausgangserweiterung (digital 16) PCIO2001-A1 6.13.7 Analoge Steuereingänge Die PCIO2001-A1 bietet einen Anschluss ('X9') mit 8 analogen Steuereingängen. Die analogen Steuereingänge werden als lokale Verstärkungsregelung oder als Regelung für die Audioausgangslautstärke verwendet. Die analogen Steuereingänge kö nnen als ü berwachte Eingä nge konfiguriert oder zur Überwachung von Ausgä...

  • Seite 118: Abb. 70: Verdrahtungsplan Für Analoge Steuereingä Nge, Die Als Ü Berwachte Eingä Nge Verwendet Werden

    Interne Komponenten installieren Eingangs-/Ausgangserweiterung (digital 16) PCIO2001-A1 Abb. 70: Verdrahtungsplan fü r analoge Steuereingä nge, die als ü berwachte Eingänge verwendet werden 118 | 189 A6V11899867_de--_b...

  • Seite 119: Logische Steuerausgänge

    Interne Komponenten installieren Eingangs-/Ausgangserweiterung (digital 16) PCIO2001-A1 6.13.8 Logische Steuerausgänge Die PCIO2001-A1 bietet 16 logische Steuerausgänge an den 2 Anschlüssen 'X3' und 'X4'. Die logischen Steuerausgä nge werden zum Aktivieren von LEDs oder zum Melden einer Statusä nderung des Systems verwendet. Die logischen Steuerausgä...

  • Seite 120: Tab. 80: Pcio2001-A1 - Anschluss Für Logische Steuerausgä Nge - 'X4

    Interne Komponenten installieren Eingangs-/Ausgangserweiterung (digital 16) PCIO2001-A1 Beschreibung Anmerkung Logischer Isoliert mit Bezug zu GND 9-16 Steuerausgang 16 GND 9-16 Isolierte GND-Bezugsspannung für logische Steuerausgä nge 9-16 10 V 10 V Bezugsspannung Tab. 80: PCIO2001-A1 – Anschluss fü r logische Steuerausgä nge – 'X4' 120 | 189 A6V11899867_de--_b...

  • Seite 121: Logischen Steuerausgang Verwenden

    Interne Komponenten installieren Eingangs-/Ausgangserweiterung (digital 16) PCIO2001-A1 6.13.8.1 Logischen Steuerausgang verwenden Die angeschlossenen Geräte können mit den internen 10 V versorgt werden, wobei das angeschlossene Gerät an einen logischen Ausgang angeschlossen ist. Abb. 71: Anschlussplan fü r logische Open-Collector-Steuerausgä nge mit 10 V Wenn die angeschlossenen Gerä...

  • Seite 122: Eingangs-/Ausgangsmodul (Digital, 16) Pcio2002-A1

    Interne Komponenten installieren Eingangs-/Ausgangsmodul (digital, 16) PCIO2002-A1 6.14 Eingangs-/Ausgangsmodul (digital, 16) PCIO2002-A1 Das 'PACE-Bus'-Modul 'Eingabe-/Ausgabebaustein (digital, 16)' PCIO2002-A1 bietet: ● 8 galvanisch getrennte 2-polige Relaisausgä nge mit Wechselschaltern ● 16 logische Steuereingä nge ● 8 analoge Steuereingä nge Es kann mit einem Slave-Modul 'Ausgabebaustein-Erweiterung (Relais, 8)' PCO2003-A1 mit 8 zusätzlichen 2-poligen Relaisausgängen erweitert werden.

  • Seite 123: Dc 24 V Stromversorgung Anschließen

    Interne Komponenten installieren Eingangs-/Ausgangsmodul (digital, 16) PCIO2002-A1 ● 0 = AUS ● 1 = EIN 6.14.4 DC 24 V Stromversorgung anschließen Die PCIO2002-A1 bietet einen DC 24 V Stromversorgungsanschluss ('X1'). DC 24 V Stromversorgungsanschluss – 'X1' Beschreibung Anmerkung DC 24 V Stromversorgungseingang DC 0 V Stromversorgungseingang...

  • Seite 124: Analoge Steuereingänge

    Interne Komponenten installieren Eingangs-/Ausgangsmodul (digital, 16) PCIO2002-A1 Beschreibung Anmerkung Logischer Steuereingang 7 Logischer Steuereingang 8 GND-Bezugsspannung 10 V 10 V Bezugsspannung Tab. 84: PCIO2002-A1 – Anschluss fü r logische Steuereingä nge – 'X3' Anschluss für logische Steuereingä nge – 'X4' Beschreibung Anmerkung Logischer...

  • Seite 125: Relaisausgänge

    Interne Komponenten installieren Eingangs-/Ausgangsmodul (digital, 16) PCIO2002-A1 Beschreibung Anmerkung Analoger Steuereingang 3 Analoger Steuereingang 4 Analoger Steuereingang 5 Analoger Steuereingang 6 Analoger Steuereingang 7 Analoger Steuereingang 8 GND-Bezugsspannung 10 V 10 V Bezugsspannung Tab. 86: PCIO2002-A1 – Anschluss fü r analoge Steuereingänge – 'X5' Zur Verwendung von analogen Steuereingängen siehe Analoge Steuereingänge verwenden [➙...

  • Seite 126: Tab. 88: Pcio2002-A1 - Relaisausgangs-Anschlüsse Pol 2 - 'X1.2' Bis 'X8.2

    Interne Komponenten installieren Eingangs-/Ausgangsmodul (digital, 16) PCIO2002-A1 Beschreibung Anmerkung Normalerweise geöffnet Tab. 88: PCIO2002-A1 – Relaisausgangs-Anschlü sse Pol 2 – 'X1.2' bis 'X8.2' 126 | 189 A6V11899867_de--_b...

  • Seite 127: Ausgangsmodul (Relais, 8) Pco2002-A1

    Interne Komponenten installieren Ausgangsmodul (Relais, 8) PCO2002-A1 6.15 Ausgangsmodul (Relais, 8) PCO2002-A1 Das 'PACE-Bus' Modul 'Ausgabebaustein (Relais, 8)' PCO2002-A1 bietet 8 galvanisch getrennte 2-polige Relaisausgänge mit Wechselschaltern. Es kann mit einem Slave-Modul 'Ausgabebaustein-Erweiterung (Relais, 8)' PCO2003-A1 mit 8 zusä tzlichen 2-poligen Relaisausgängen erweitert werden. 6.15.1 Montage Das 'PACE-Bus'-Modul 'Ausgabebaustein (Relais, 8)' PCO2002-A1 ist zur Montage auf einer Hutschiene im Schrank vorgesehen.

  • Seite 128: Dc 24 V Stromversorgung Anschließen

    Interne Komponenten installieren Ausgangsmodul (Relais, 8) PCO2002-A1 6.15.4 DC 24 V Stromversorgung anschließen Die PCO2002-A1 bietet einen DC 24 V Stromversorgungsanschluss ('X1'). DC 24 V Stromversorgungsanschluss – 'X1' Beschreibung Anmerkung DC 24 V Stromversorgungseingang DC 0 V Stromversorgungseingang Tab. 90: PCO2002-A1 – DC 24 V Stromversorgungsanschluss – 'X1' 6.15.5 'PACE-Bus' (RS485) anschließen Die PCO2002-A1 bietet einen 'PACE-Bus' (RS485) Anschluss ('X6').

  • Seite 129: Ausgangserweiterung (Relais, 8) Pco2003-A1

    Interne Komponenten installieren Ausgangserweiterung (Relais, 8) PCO2003-A1 6.16 Ausgangserweiterung (Relais, 8) PCO2003-A1 Das Slave-Modul 'Ausgabebaustein-Erweiterung (Relais, 8)' PCO2003-A1 bietet 8 galvanisch getrennte 2-polige Relaisausgänge mit Wechselschaltern. Es erweitert die Master-Module 'Eingabe-/Ausgabebaustein (digital, 16)' PCIO2002-A1 oder die 'Ausgabebaustein (Relais, 8)' PCO2002-A1 um ein Slave-Modul 'Ausgabebaustein- Erweiterung (Relais, 8)' PCO2003-A1 mit 8 zusätzlichen 2-poligen Relaisausgä...

  • Seite 130: Ein-/Ausgangsmodul Fdnet/C-Net Fdcio22X

    PRO zu senden, verbinden Sie einen Relaisausgang des Systems Cerberus PACE Compact mit einem Eingang von FDCIO22x. Die Verbindung kann ü berwacht werden. Wenn die FDCIO22x nicht im Schrank Cerberus PACE Compact montiert ist, muss der Anschluss auf Unterbrechung und Kurzschluss ü berwacht werden. 130 | 189...

  • Seite 131: Status Von Cerberus Pro An Cerberus Pace Senden

    Verwenden Sie immer Relaiskontaktausgänge zum Anschluss an einen Eingang eines FDCIO222x Es ist verboten, einen logischen „Open Collector“-Steuerausgang des Systems Cerberus PACE Compact mit einem Eingang eines FDCIO22x zu verbinden. Dies könnte zu einer Fehlfunktion des Systems Cerberus PACE Compact oder Cerberus PRO fü hren.

  • Seite 132: Externe Komponenten Anschließen

    Externe Komponenten anschließen Tischsprechstelle PT2001-A1 7 Externe Komponenten anschließen 7.1 Tischsprechstelle PT2001-A1 7.1.1 Montage Die 'PACE-Net' 'Tischsprechstelle (19 Tasten)' PT2001-A1 ist zur Platzierung auf einem Tisch vorgesehen. Sie kann mit bis zu 4 'Tischsprechstellen-Erweiterung (24 Tasten)' PTO2001-A1 mit jeweils 24 Tasten auf maximal 115 Tasten erweitert werden. Die Tasten können mit einsetzbaren Beschriftungen versehen werden.

  • Seite 133: Dc 24 V Stromversorgung Anschließen

    Kabel erstellt werden. 7.1.3.1 Stromversorgung aus einem Schrank Abb. 78: PT2001-A1 – Stromversorgung aus einem Schrank Cerberus PACE Compact-Schrank Externe 'Tischsprechstelle (19 Tasten)' PT2001-A1 mit Zubehör DC/DC-Wandler 'MeanWell SD-50B-24 DC/DC Konverter (50W)' PCA2011- A1 oder 'MeanWell SD-100B-24 DC/DC Konverter (100W)' PCA2018-A1 'Erdschlussü...

  • Seite 134: Pace-Net Ethernet Anschließen

    PCA2018 PTO2009 PT2001 Abb. 79: PT2001-A1 – Redundante Stromversorgung aus einem Schrank Cerberus PACE Compact-Schrank Externe 'Tischsprechstelle (19 Tasten)' PT2001-A1 mit Zubehör DC/DC-Wandler 'MeanWell SD-50B-24 DC/DC Konverter (50W)' PCA2011- A1 oder 'MeanWell SD-100B-24 DC/DC Konverter (100W)' PCA2018-A1 'Erdschlussü berwachung (24V)' PCA2001-A1 Sicherungshalter mit Sicherung 1 A 'Sprechstellen-Interface (redundant)' PTO2009-A1.

  • Seite 135: Analoge Audioeingänge

    Externe Komponenten anschließen Tischsprechstelle PT2001-A1 7.1.5 Analoge Audioeingänge Die PT2001-A1 bietet 2 analoge Audioeingä nge: ● Der analoge Audioeingang 1 wird für das beigefügte Mikrofon über den montierten XLR-Anschluss verwendet. ● Der analoge Audioeingang 2 kann für weitere Audioquellen verwendet werden. Anschluss für analogen Audioeingang 2 –...

  • Seite 136: Logische Steuerausgänge

    Externe Komponenten anschließen Tischsprechstelle PT2001-A1 Beschreibung Anmerkung 10 V 10 V Bezugsspannung Tab. 101: PT2001-A1 – Anschluss für logische Steuereingänge – 'CN7' Weitere Informationen finden Sie unter Logische Steuereingä nge verwenden [➙ 74]. 7.1.8 Logische Steuerausgänge Die PT2001-A1 bietet 4 logische Steuerausgä nge. Dies sind Open-Collector- Transistoren, die auf GND schalten.

  • Seite 137: Analoge Steuereingänge

    Externe Komponenten anschließen Tischsprechstelle PT2001-A1 7.1.9 Analoge Steuereingänge Die PT2001-A1 bietet 6 analoge Steuereingä nge. Diese analogen Steuereingänge messen die Spannung zwischen GND und den DC 10 V. Die Werte kö nnen als lokale Verstärkungsregelung oder als Regelwerte für die Audioausgangslautstärke verwendet werden.

  • Seite 138: Sd-Karte Montieren

    Externe Komponenten anschließen Tischsprechstellen-Erweiterung PTO2001-A1 7.1.11 SD-Karte montieren Die PT2001-A1 ist mit einem Micro-SD-Kartensteckplatz ausgestattet. Die SD- Karte dient zum Speichern und Wiedergeben von Nachrichten und Tondateien. Es sollte nur eine zugelassene SD-Karte in Industriequalität verwendet werden. (Empfohlen: 'ATP AF2GUD-2*** SD 2 GB Karte' PCA2002-A1) 7.2 Tischsprechstellen-Erweiterung PTO2001-A1 7.2.1 Montage Eine PT2001-A1 kann mit bis zu 4 'Tischsprechstellen-Erweiterung (24 Tasten)'...

  • Seite 139: Rs232 Anschließen

    Externe Komponenten anschließen Tischsprechstellen-Erweiterung PTO2001-A1 7.2.4 RS232 anschließen Die PTO2001-A1 hat zwei RS232-Anschlüsse. Einer ('CN4') wird zum Anschließen der PT2001-A1 verwendet, der andere ('CN3') zur Kommunikation mit der nächsten PTO2001-A1. RS232-Anschluss 1 – 'CN4' Beschreibung Anmerkung RS232 Daten empfangen RS232 Daten senden GND-Bezugsspannung Tab.

  • Seite 140: Konfiguration

    Externe Komponenten anschließen Tischsprechstellen-Erweiterung PTO2001-A1 7.2.5 Konfiguration Die RS232-Kommunikation erfordert korrekte ID-Einstellungen aller PTO2001-A1. In der Regel werden die PT2001-A1 mit korrekten vorkonfigurierten ID- Einstellungen der angeschlossenen PTO2001-A1 ausgeliefert. Abb. 82: PTO2001-A1 – Tastaturnummerierung 7.2.6 ID-Einstellungen überprüfen Führen Sie die folgenden Schritte aus, um die ID-Einstellungen zu überprü fen: 1.

  • Seite 141: Id-Einstellungen Ändern

    Externe Komponenten anschließen Tischsprechstellen-Erweiterung PTO2001-A1 7.2.7 ID-Einstellungen ändern Führen Sie die folgenden Schritte aus, um die ID-Einstellungen zu ändern: 1. Trennen Sie die 24 V Stromversorgung von der PTO2001-A1. 2. Halten Sie die Tasten 00 und 11 an der PTO2001-A1 gedrückt. 3.

  • Seite 142: Tischsprechstellen-Erweiterung (Kaba) Pto2002-A1 Und (Nordic) Pto2003-A1

    Externe Komponenten anschließen Tischsprechstellen-Erweiterung (Kaba) PTO2002-A1 und (Nordic) PTO2003-A1 7.3 Tischsprechstellen-Erweiterung (Kaba) PTO2002-A1 und (Nordic) PTO2003-A1 Mit den optionalen Schlüsselschalter-Modulen 'Tischsprechstellen-Erweiterung (Kaba)' PTO2002-A1 und 'Tischsprechstellen-Erweiterung (Nordic)' PTO2003-A1 kann die Freigabe oder Sperrung aller oder einzelner Sprechstellentasten an der PT2001-A1 und ihren Erweiterungen PTO2001-A1 individuell festgelegt werden. Montage Die PTO2002-A1 oder PTO2003-A1 kann direkt an einer 'Tischsprechstelle (19 Tasten)' PT2001-A1 oder als zusä...

  • Seite 143: Feuerwehr-Sprechstelle (At) Pt2002-A1

    Externe Komponenten anschließen Feuerwehr-Sprechstelle (AT) PT2002-A1 7.4 Feuerwehr-Sprechstelle (AT) PT2002-A1 7.4.1 Montage Die 'PACE-Net' 'Feuerwehr-Sprechstelle (AT)' PT2002-A1 ist zur Wandmontage mit 4 Schrauben vorgesehen. Eine Micro-SD-Karte 'ATP AF2GUD-2*** SD 2 GB Karte' PCA2002-A1 kann in den Micro-SD-Kartensteckplatz eingesetzt werden, um Nachrichten zu speichern und wiederzugeben.

  • Seite 144: Dc 24 V Stromversorgung Anschließen

    Externe Komponenten anschließen Feuerwehr-Sprechstelle (AT) PT2002-A1 7.4.3 DC 24 V Stromversorgung anschließen Der Anschluss für die DC 24 V Stromversorgung dient zur Versorgung der PT2002-A1 mit Strom. Schließen Sie die 24 V an 'AB-CN1' auf der Adapterplatine DC 24 V Stromanschluss – 'AB-CN1' Beschreibung Anmerkung DC 24 V...

  • Seite 145: Abb. 84: Pt2002-A1 - Stromversorgung Aus Einem Schrank

    24VDC Sicherung PT2001 (PT2002) Abb. 84: PT2002-A1 – Stromversorgung aus einem Schrank Cerberus PACE Compact-Schrank Externe 'Feuerwehr-Sprechstelle (AT)' PT2002-A1 mit Zubehör DC/DC-Wandler 'MeanWell SD-50B-24 DC/DC Konverter (50W)' PCA2011- A1 oder 'MeanWell SD-100B-24 DC/DC Konverter (100W)' PCA2018-A1 'Erdschlussü berwachung (24V)' PCA2001-A1...

  • Seite 146: Abb. 85: Pt2002-A1 - Redundante Stromversorgung Aus Einem Schrank

    PCA2018 PTO2009 PT2002 Abb. 85: PT2002-A1 – Redundante Stromversorgung aus einem Schrank Cerberus PACE Compact-Schrank Externe 'Feuerwehr-Sprechstelle (AT)' PT2002-A1 mit Zubehör DC/DC-Wandler 'MeanWell SD-50B-24 DC/DC Konverter (50W)' PCA2011- A1 oder 'MeanWell SD-100B-24 DC/DC Konverter (100W)' PCA2018-A1 'Erdschlussü berwachung (24V)' PCA2001-A1 Sicherungshalter mit Sicherung 1 A 'Sprechstellen-Interface (redundant)' PTO2009-A1.

  • Seite 147: Pace-Net Ethernet Anschließen

    Externe Komponenten anschließen Feuerwehr-Sprechstelle (AT) PT2002-A1 7.4.4 PACE-Net Ethernet anschließen Die PT2002-A1 bietet 2 Ethernet-Buchsen auf der PT2001-A1-Hauptplatine. Verbinden Sie Port A (ETH A) immer mit einem Ethernet-Switch. Eine redundante Ethernet-Verbindung kann durch die zusätzliche Verbindung von der Buchse Port B (ETH B) mit einem Ethernet-Switch hergestellt werden. Dies kann derselbe Switch sein oder, für höhere Redundanz, ein anderer Ethernet- Switch im System.

  • Seite 148: Logische Steuereingänge

    Externe Komponenten anschließen Feuerwehr-Sprechstelle (AT) PT2002-A1 7.4.7 Logische Steuereingänge Die PT2002-A1 bietet 4 logische Steuereingä nge. Die 4 logischen Steuereingänge kö nnen zur Überwachung von Kontakten verwendet werden. Anschluss für logische Steuereingä nge – 'CN7' Beschreibung Anmerkung Logischer Belegt durch PT2002-A1, Anschluss an Steuereingang 1 Sprechtaste (Push-to-Talk)-Taste Logischer...

  • Seite 149: Logische Steuerausgänge

    Externe Komponenten anschließen Feuerwehr-Sprechstelle (AT) PT2002-A1 7.4.8 Logische Steuerausgänge Die PT2002-A1 bietet 4 logische Steuerausgä nge. Dies sind Open-Collector- Transistoren, die auf GND schalten. Die 4 logischen Steuerausgänge kö nnen zum Schalten von Leuchten, Relais oder anderen Geräten mit einer Stromaufnahme von max. 200 mA verwendet werden. Der Ausgang kann mit den an Pin 12 des Anschlusses bereitgestellten DC 10 V oder mit einer Spannung von max.

  • Seite 150: Analoge Steuereingänge

    Externe Komponenten anschließen Feuerwehr-Sprechstelle (AT) PT2002-A1 7.4.9 Analoge Steuereingänge Die PT2002-A1 bietet 6 analoge Steuereingä nge. Diese analogen Steuereingänge messen die Spannung zwischen GND und den DC 10 V. Die Werte kö nnen als lokale Verstärkungsregelung oder als Regelwerte für die Audioausgangslautstärke verwendet werden.

  • Seite 151: Sd-Karte Montieren

    Externe Komponenten anschließen Feuerwehr-Sprechstelle (485, AT) PT2003-A1 7.4.11 SD-Karte montieren Die PT2002-A1 ist mit einem Micro-SD-Kartensteckplatz ausgestattet. Die SD- Karte dient zum Speichern und Wiedergeben von Nachrichten und Tondateien. Es sollte nur eine zugelassene SD-Karte in Industriequalität verwendet werden. (Empfohlen: 'ATP AF2GUD-2*** SD 2 GB Karte' PCA2002-A1) 7.5 Feuerwehr-Sprechstelle (485, AT) PT2003-A1 7.5.1 Montage Die 'PACE-Bus' (RS485) 'Feuerwehr-Sprechstelle (485, AT)' PT2003-A1 ist zur...

  • Seite 152: Pt2003-A1 - Anschlüsse

    Externe Komponenten anschließen Feuerwehr-Sprechstelle (485, AT) PT2003-A1 7.5.3 PT2003-A1 – Anschlüsse Zum Mikrofon Mikrofon Eingang Mikrofon Gabeltaster Lautsprecher Ausgang Schalter Anschluss Schrank Lautsprecher Abb. 86: PT2003-A1 – Anschlussü bersicht Die PT2003-A1 ist intern vorinstalliert. 7.5.4 Mikrofoneingang Die PT2003-A1 bietet einen Mikrofoneingang. Der Mikrofoneingang wird für das Handmikrofon verwendet.

  • Seite 153: An Einen Schrank Mit Pto2008-A1, Pn1002-A1 Oder Pn2009-A1 Anschließen

    RS485 isol Interf intern PNA2009 Abb. 87: Verdrahtung von PT2003-A1 mit PTO2008-A1 Cerberus PACE Compact-Schrank Externe 'Feuerwehr-Sprechstelle (485, AT)' PT2003-A1 DC/DC-Wandler 'MeanWell SD-50B-24 DC/DC Konverter (50W)' PCA2011- A1 oder 'MeanWell SD-100B-24 DC/DC Konverter (100W)' PCA2018-A1 'Erdschlussü berwachung (24V)' PCA2001-A1 'ICPDAS I-7510 (RS485, isoliert)' PNA2009-A1...

  • Seite 154: Id-Schalterkonfiguration

    Externe Komponenten anschließen Feuerwehr-Sprechstelle (485, AT) PT2003-A1 Abb. 88: Verdrahtung von PT2003-A1 mit PN1002-A1 oder PN2009-A1 Cerberus PACE Compact-Schrank Externe 'Feuerwehr-Sprechstelle (485, AT)' PT2003-A1 'RS485-Baustein (1 Port)' PN1002-A1 oder 'RS485-Baustein (1 Port, Hutschiene)' PN2009-A1 Verdrahtung zu PN2009-A1 Kupfer-Ethernet-Kabel (CAT5) mit RJ45-Steckverbinder, verbindet PN2009- A1 mit PT2003-A1 Die PT2003-A1 verfügt ü...

  • Seite 155: Tab. 121: Pt2003-A1 - Rs485-Adresse Mit Id-Schalter Festlegen

    Externe Komponenten anschließen Feuerwehr-Sprechstelle (485, AT) PT2003-A1 Beschreibung Tab. 121: PT2003-A1 – RS485-Adresse mit ID-Schalter festlegen ● 0 = AUS ● 1 = EIN A6V11899867_de--_b 155 | 189...

  • Seite 156: Sprechstelle Pt2008-A1

    Externe Komponenten anschließen Sprechstelle PT2008-A1 7.6 Sprechstelle PT2008-A1 7.6.1 Montage Die 'Tischsprechstelle (analog, 3+1)' PT2008-A1 ist zur Platzierung auf einem Tisch vorgesehen. Die PT2008-A1 wird mit der Schnittstellenkarte PT2008-A1 geliefert, die auf einer Hutschiene im Schaltschrank montiert werden kann. Die Tasten können mit einsteckbaren Etiketten beschriftet werden, die durch Öffnen der Etikettendeckel zugänglich sind.

  • Seite 157: Konfiguration

    Externe Komponenten anschließen Sprechstelle PT2008-A1 Beschreibung Anmerkung Taste für Zone 1 Taste für Zone 2 Taste für Zone 3 Sprechtaste GND-Bezugsspannung DC 10 V 10 V Versorgungsspannung Tab. 122: PT2008-A1 Steueranschuss – 'CN1' Anschlüsse für analogen Audioeingang – 'CN2' bis 'J1' Die Schnittstellenkarte PT2008-A1 verfü...

  • Seite 158: Abb. 90: Pt2008-A1 Konfiguration, Ansicht Mit Gelö Stem Boden

    Externe Komponenten anschließen Sprechstelle PT2008-A1 Abb. 90: PT2008-A1 Konfiguration, Ansicht mit gelö stem Boden Jumper Position Beschreibung Anmerkung J1-A Verwenden Sie die Standard externe Stromversorgung Verwenden Sie die J1-B Phantomspannung J2 und J3 Offen Analoger Empfohlen Audioausgang: Linienpegel Analoger J2 und J3 Geschlossen Audioausgang: Mikrofonpegel Audiostummschaltung...

  • Seite 159: Tab. 126: Pt2008-A1 - Mikrofonausgangsanschluss - 'Cn1

    Externe Komponenten anschließen Sprechstelle PT2008-A1 Mikrofoneingangsanschluss – 'CN1' Beschreibung Anmerkung Signal + (Audio out +) GND-Bezugsspannung Signal - (Audio out - ) Tab. 126: PT2008-A1 – Mikrofonausgangsanschluss – 'CN1' A6V11899867_de--_b 159 | 189...

  • Seite 160: Sprechstelle Pt2009-A1

    Die PT2009-A1 ist intern vorinstalliert. Die PT2009-A1 hat auf der Rü ckseite des Gehäuses RJ45-Anschlüsse (J1, J2), um sie ü ber ein Kupfer-Ethernet-Kabel (CAT5) mit dem Cerberus PACE Compact- Schrank zu verbinden. Dieses Kabel dient zum Anschluss der 24 V, des 'PACE- Bus' (RS485), der analogen Audioeingä...

  • Seite 161: An Einen Schrank Anschließen

    PNA2009 PT2009 PT2009 Abb. 91: Daisy-Chain-Verkabelung mehrerer PT2009-A1 im Standardanwendungsfall Cerberus PACE Compact-Schrank Externe 'Tischsprechstelle (RS485, 8+1)' PT2009-A1 mit Zubehör DC/DC-Wandler 'MeanWell SD-50B-24 DC/DC Konverter (50W)' PCA2011- A1 oder 'MeanWell SD-100B-24 DC/DC Konverter (100W)' PCA2018-A1 'Erdschlussü berwachung (24V)' PCA2001-A1...

  • Seite 162: Abb. 92: Daisy-Chain-Verkabelung Mehrerer Pt2009-A1 Mit Pn1002-A1 Oder Pn2009-A1 In Standardanwendungsfall

    Verbinden Sie die PT2009-A1 mit einem Kupfer-Ethernet-Kabel (CAT5) mit dem PN1002-A1 oder PN2009-A1. Abb. 92: Daisy-Chain-Verkabelung mehrerer PT2009-A1 mit PN1002-A1 oder PN2009-A1 in Standardanwendungsfall Cerberus PACE Compact-Schrank Externe 'Tischsprechstelle (RS485, 8+1)' PT2009-A1 mit Zubehör 'RS485-Baustein (1 Port)' PN1002-A1 oder 'RS485-Baustein (1 Port, Hutschiene)' PN2009-A1...

  • Seite 163: Abb. 93: Redundante Externe Verkabelung Mehrerer Pt2009-A1 Mit Unterbrechung In Standardanwendung

    Abb. 93: Redundante externe Verkabelung mehrerer PT2009-A1 mit Unterbrechung in Standardanwendung Variante A mit PT2009-A1, PCA2001-A1 und PNA2009-A1 Cerberus PACE Compact-Schrank 3x externe 'Tischsprechstelle (RS485, 8+1)' PT2009-A1 mit Zubehör 'MeanWell SD-50B-24 DC/DC Konverter (50W)' PCA2011-A1 oder 'MeanWell SD-100B-24 DC/DC Konverter (100W)' PCA2018-A1 'Erdschlussü...
  • Seite 164 Sprechstelle PT2009-A1 Kupfer-Ethernet-Kabel (CAT5) mit RJ45-Steckverbinder, verbindet PTO2008- A1 mit PT2009-A1 Variante B mit PN1002-A1 oder PN2009-A1 Cerberus PACE Compact-Schrank Externe 'Tischsprechstelle (RS485, 8+1)' PT2009-A1 mit Zubehör 3x 'Sprechstellen-Interface (RS485)' PTO2008-A1 Verkabelung zur ersten PTO2008-A1 Kupfer-Ethernet-Kabel (CAT5) mit RJ45-Steckverbinder, verbindet eine PTO2008-A1 mit der nächsten...

  • Seite 165: Abb. 94: Redundante Verkabelung Mehrerer Pt2009-A1

    Externe Komponenten anschließen Sprechstelle PT2009-A1 Abb. 94: Redundante Verkabelung mehrerer PT2009-A1 Cerberus PACE Compact-Schrank Externe 'Tischsprechstelle (RS485, 8+1)' PT2009-A1 mit Zubehör 'MeanWell SD-50B-24 DC/DC Konverter (50W)' PCA2011-A1 oder 'MeanWell SD-100B-24 DC/DC Konverter (100W)' PCA2018-A1 'Erdschlussü berwachung (24V)' PCA2001-A1 'ICPDAS I-7510 (RS485, isoliert)' PNA2009-A1...

  • Seite 166: Abb. 95: Redundante Verkabelung Bei Unterbrechung Oder Kurzschluss Mit Mehreren Pt2009-A1 Mit Pto2008-A1

    Sprechstelle PT2009-A1 Variante A Abb. 95: Redundante Verkabelung bei Unterbrechung oder Kurzschluss mit mehreren PT2009-A1 mit PTO2008-A1 Cerberus PACE Compact-Schrank Externe 'Tischsprechstelle (RS485, 8+1)' PT2009-A1 mit Zubehör 'MeanWell SD-50B-24 DC/DC Konverter (50W)' PCA2011-A1 oder 'MeanWell SD-100B-24 DC/DC Konverter (100W)' PCA2018-A1 'Erdschlussü...

  • Seite 167: Abb. 96: Redundante Verkabelung Bei Unterbrechung Oder Kurzschluss Mit Mehreren Pt2009-A1 Mit Pn1002-A1 Oder Pn2009-A1

    Sprechstelle PT2009-A1 Variante B Abb. 96: Redundante Verkabelung bei Unterbrechung oder Kurzschluss mit mehreren PT2009-A1 mit PN1002-A1 oder PN2009-A1 Cerberus PACE Compact-Schrank Externe 'Tischsprechstelle (RS485, 8+1)' PT2009-A1 mit Zubehör 'RS485-Baustein (1 Port)' PN1002-A1 oder 'RS485-Baustein (1 Port, Hutschiene)' PN2009-A1 Verdrahtung zu PN2009-A1...

  • Seite 168: Pt2009-A1 Installieren

    Externe Komponenten anschließen Sprechstelle PT2009-A1 7.7.4 PT2009-A1 installieren Schrauben Sie die Unterseite der PT2009-A1 für die weitere Installation ab. Mikrofon Beschriftung Deckel Audio In Erweiterung Laut- Schalter sprecher Audio Out 1 Abb. 97: PT2009-A1 – Rückansicht der Anschlü sse 7.7.5 Analoge Audioeingänge Die PT2009-A1 bietet 1 analogen Audioeingang.

  • Seite 169: Analoge Audioausgänge

    Externe Komponenten anschließen Sprechstelle PT2009-A1 7.7.6 Analoge Audioausgä nge Die PT2009-A1 bietet 1 analogen Audio-Lautsprecherausgang. Dieser analoge Audio-Lautsprecherausgang 1 wird für den vormontierten Lautsprecher verwendet. Anschluss für analogen Audio-Lautsprecherausgang 1 – 'X2' Beschreibung Anmerkung Signal + Signal - Tab. 128: PT2009-A1 – Anschluss für analogen Audio-Lautsprecherausgang 1 – 'X2' 7.7.7 Erweiterungsanschluss Die PT2009-A1 verfügt ü...

  • Seite 170: Id-Schalterkonfiguration

    Externe Komponenten anschließen Sprechstelle PT2009-A1 7.7.8 ID-Schalterkonfiguration Der ID-Schalter muss auf die richtigen Werte eingestellt werden, um die Komponenten auf dem seriellen 'PACE-Bus' (RS485) zu identifizieren. Die ID muss auf einem 'PACE-Bus' (RS485) eindeutig sein. Beschreibung Nicht zulässig Nicht zulässig Master-Komponente Master-Komponente Master-Komponente...

  • Seite 171: Sprechstellenerweiterung Pto2006-A1

    Externe Komponenten anschließen Sprechstellenerweiterung PTO2006-A1 7.8 Sprechstellenerweiterung PTO2006-A1 Montage 'Tischsprechstellen-Erweiterung (RS485, 8)' PTO2006-A1 ist eine Tastaturerweiterung für 'Tischsprechstelle (RS485, 8+1)' PT2009-A1. Die Tasten können mit einsteckbaren Beschriftungen versehen werden. Der Zugang zur Beschriftung erfolgt durch Öffnen der Beschriftungsabdeckung. Alle Tasten sind frei zugä nglich und kö nnen nicht gesperrt werden. Installation Die PTO2006-A1 wird über den Erweiterungsanschluss mit einer PT2009-A1 verbunden.

  • Seite 172: Tab. 130: Pto2006-A1 - Erweiterungsanschlüsse - 'X1' Und 'X5

    Externe Komponenten anschließen Sprechstellenerweiterung PTO2006-A1 Beschreibung Anmerkung Serielle I2C-Bus-Schnittstelle, Daten Serielle I2C-Bus-Schnittstelle, Takt Tab. 130: PTO2006-A1 – Erweiterungsanschlü sse – 'X1' und 'X5' ID-Schalterkonfiguration Der ID-Schalter muss auf die richtigen Werte eingestellt werden, um die Komponenten an der I2C-Bus-Schnittstelle zu identifizieren. Die ID muss an einer seriellen I2C-Bus-Schnittstelle eindeutig sein.

  • Seite 173: Sprechstellen-Schnittstelle (Redundant) Pto2009

    Externe Komponenten anschließen Sprechstellen-Schnittstelle (redundant) PTO2009 7.9 Sprechstellen-Schnittstelle (redundant) PTO2009 Die 'Sprechstellen-Interface (redundant)' PTO2009-A1 stellt eine redundante 'PACE-Net' und eine redundante DC 24 V Verbindung vom Cerberus PACE Compact System zu den Sprechstellen PT2001-A1 und PT2002-A1 zur Verfügung. Die PTO2009-A1 hat zwei DC 24 V Eingä nge ('Power In A', 'CN2' und 'Power In B', 'CN4'), die zu einem DC 24 V Ausgang ('Power Out', 'CN5') geleitet werden.

  • Seite 174: Tab. 132: Pto2009-A1 - Ethernet-Eingangsanschlüsse - 'Cn1' Und 'Cn3

    Externe Komponenten anschließen Sprechstellen-Schnittstelle (redundant) PTO2009 Ethernet-Eingangsanschlüsse – 'CN1' und 'CN3' Beschreibung Anmerkung: bei Verwendung in einem 2x4-Draht-Kabel CAT5-Pin CAT5 gemäß T568B Brandmeldekabel mit Farbcodierung nach VDE0815 Weiß/orange Grau Orange Gelb Weiß/grü n Braun Grün Grün Nicht verwenden Nicht verwenden Schirmung Schirmung Schirmung...

  • Seite 175: Rj45-Schnittstelle Pna2008-A1

    RJ45-Schnittstelle PNA2008-A1 7.10 RJ45-Schnittstelle PNA2008-A1 Montage Die 'Camdenboss RJ45 Interface' PNA2008-A1 kann mit ihrer Hutschienenhalterung direkt im Cerberus PACE Compact Schrank oder in einem PT2002-A1 oder PT2003-A1 Gehä use montiert werden. Installation Die PNA2008-A1 verfü gt über 2 Schraubklemmenanschlüsse (Ethernet- Einzeldraht 'CN1' und 'CN2') zum Anschließen von Ethernet-Kabeln mit...

  • Seite 176: Tab. 137: Ethernet-Rj45-Anschluss - 'J1

    Externe Komponenten anschließen RJ45-Schnittstelle PNA2008-A1 Beschreibung Anmerkung: bei Verwendung in einem 2x4-Draht-Kabel Brandmeldekabel mit CAT5 gemäß T568B Farbcodierung nach VDE0815 D1+/TX+ Weiß/orange Grau D1-/TX- Orange Gelb D2+/RX+ Weiß/grü n Braun Blau Weiß/blau Blau D2-/RX- Grün Grün Weiß/braun Weiß Braun Schwarz Tab.

  • Seite 177: Pace-Net'-Netzwerk-Repeater Pna2007-A1

    Externe Komponenten anschließen 'PACE-Net'-Netzwerk-Repeater PNA2007-A1 7.11 'PACE-Net'-Netzwerk-Repeater PNA2007-A1 Eine Standard-CAT5-Kupfer-Ethernet-Verkabelung ist auf eine Länge von 100 m begrenzt. Der 'Repeater (CAT5)' PNA2007-A1 ermö glicht die Verlä ngerung der CAT5-Kupfer-Ethernet-Verkabelung um weitere 100 m. Der PNA2007-A1 wird in einer Anschlussbox geliefert und benötigt eine Versorgungsspannung von DC 24 V.

  • Seite 178: Tab. 139: Pna2007-A1 - Ethernet-Einzeldrahtanschlüsse - 'Cn1' Und 'Cn3

    Externe Komponenten anschließen 'PACE-Net'-Netzwerk-Repeater PNA2007-A1 Ethernet-Einzeldrahtanschlüsse – 'CN1' und 'CN3' Beschreibung Anmerkung: bei Verwendung in einem 2x4-Draht-Kabel CAT5-Pin CAT5 gemäß T568B Brandmeldekabel mit Farbcodierung nach VDE0815 D1+/TX+ Weiß/orange Grau D2+/RX+ Weiß/grü n Braun Weiß/blau Blau Weiß/braun Weiß Schirmung Schirmung Schirmung Tab.

  • Seite 179: Automatische Lautstärkeregelung (Avc)

    Die Nachricht sollte bei niedrigem Gerä uschpegel nicht zu laut sein und bei hohem Gerä uschpegel noch gehört werden kö nnen. Das modulare Cerberus PACE Compact-System stellt 2 Komponenten für die Funktion Automatische Lautstärkeregelung (AVC) bereit: ●...

  • Seite 180: Automatisches Lautstärkeregelungs-Mikrofon Pca2007-A1

    Externe Komponenten anschließen Automatisches Lautstärkeregelungs-Mikrofon PCA2007-A1 7.13 Automatisches Lautstärkeregelungs-Mikrofon PCA2007-A1 Das 'Automatisches Lautstärkeregelungs-Mikrofon' PCA2007-A1 dient zur Überwachung des Geräuschpegels in einem Raum. 7.13.1 Montage und Konfiguration 86mm Mik Aus Boden Deckel 36mm Abb. 102: PCA2007-A1 – Montage und Anschluss Stecker Das 'Automatisches Lautstärkeregelungs-Mikrofon' PCA2007-A1 ist einem ABS- Kunststoffgehäuse untergebracht.

  • Seite 181: Automatisches Lautstärkeregelungs-Modul Pca2008-A1

    Externe Komponenten anschließen Automatisches Lautstärkeregelungs-Modul PCA2008-A1 7.14 Automatisches Lautstärkeregelungs-Modul PCA2008-A1 Bis zu 4 'Automatisches Lautstärkeregelungs-Mikrofon' PCA2007-A1 können an ein 'Automatisches Lautstärkeregelungs-Modul' PCA2008-A1 angeschlossen werden. Das PCA2008-A1 mischt diese Signale und bietet einen Ausgang zur Einstellung der Lautstärke. Das PCA2008-A1 überwacht die Verdrahtung zu den Mikrofonen PCA2007-A1 auf Kurzschluss und Unterbrechung.

  • Seite 182: Tab. 144: Pca2008-A1 - Dc 24 V Stromversorgungsanschluss - 'Cn7

    Externe Komponenten anschließen Automatisches Lautstärkeregelungs-Modul PCA2008-A1 DC 24 V Stromversorgungsanschluss – 'CN7' Beschreibung Anmerkung DC 24 V DC 0 V Tab. 144: PCA2008-A1 – DC 24 V Stromversorgungsanschluss – 'CN7' Schließen Sie bis zu 4 'Automatisches Lautstärkeregelungs-Mikrofon' PCA2007-A1 an die Mikrofoneingangsanschlüsse 'CN1' bis 'CN4' an. Mikrofoneingangsanschlüsse –...

  • Seite 183: Abgesetztes Bedienfeld Pt2006-A1

    Externe Komponenten anschließen Abgesetztes Bedienfeld PT2006-A1 7.15 Abgesetztes Bedienfeld PT2006-A1 Die Programmkanäle der angeschlossenen Digitalen Audiomatrix kö nnen ü ber das 'Abgesetztes Bedienfeld' PT2006-A1 gesteuert werden. Das PT2006-A1 wird mit DC 24 V versorgt und kommuniziert ü ber 'PACE-Bus' (RS485) mit der Digitalen Audiomatrix. An eine Digitale Audiomatrix kö...

  • Seite 184: Abb. 105: Pt2006-A1 - Konfigurationstasten

    Externe Komponenten anschließen Abgesetztes Bedienfeld PT2006-A1 Abb. 105: PT2006-A1 – Konfigurationstasten Führen Sie die folgenden Schritte aus, um die RS485-ID und die Helligkeit zu ändern: 1. Drücken Sie die Tasten 1 und 6 gleichzeitig, um das Konfigurationsmenü aufzurufen.  Die RS485-ID wird angezeigt. 2.

  • Seite 185: Eol3 (Active) Pca2004-A1

    Externe Komponenten anschließen EOL3 (active) PCA2004-A1 7.16 EOL3 (active) PCA2004-A1 Die aktive Linienabschluss-Komponente 'EOL3 (active)' PCA2004-A1 wird in Sprachalarmsystemen zur Überwachung der 100 V Lautsprecherlinien verwendet. Mit dem angeschlossenen PCA2004-A1 kann eine Digitale Audiomatrix die Lautsprecherlinie auf Kurzschluss, Unterbrechung und Erdschluss überwachen. Der PCA2004-A1 kann in 100 V Lautsprecherlinien mit Stich- oder Baum- /Sternkonfiguration eingesetzt werden.

  • Seite 186: Installation Von Pca2004-A1

    Externe Komponenten anschließen EOL3 (active) PCA2004-A1 Immer ID Schalter Abb. 107: PCA2004-A1 – EOL3-ID-Schalter, Beispiel: 26 7.16.2 Installation von PCA2004-A1 Der 'EOL3 (active)' PCA2004-A1 wird am Ende einer 100 V Lautsprecherlinie in Stich- oder Baum-/Sternkonfiguration montiert. Bis zu 16 PCA2004-A1 können an einen 100 V Leistungsverstärkerausgang mit einer oder mehreren Lautsprecherlinien angeschlossen werden.

  • Seite 187: Abb. 109: Pca2004-A1 - Beispiele Für Baum-/Sternverbindung

    Externe Komponenten anschließen EOL3 (active) PCA2004-A1 Lautsprecherlinie 1 EOL3 ID12 EOL3 ID13 EOL3 ID14 Ver- stärker Matrix Lautsprecherlinie 2 EOL3 EOL3 EOL3 ID20 ID21 ID22 EOL3 EOL3 EOL3 ID23 ID24 ID25 EOL3 EOL3 ID26 ID27 Abb. 109: PCA2004-A1 – Beispiele fü r Baum-/Sternverbindung Lautsprecherlinie 1 zeigt ein Beispiel mit PCA2004-A1 in einer Baum- /Sternstruktur, Lautsprecherlinie 2 zeigt eine Baum-/Sternstruktur mit einer Einzel- Lautsprecherü...

  • Seite 188: Loop-Isolator (100V) Pca2005-A1

    Externe Komponenten anschließen Loop-Isolator (100V) PCA2005-A1 7.17 Loop-Isolator (100V) PCA2005-A1 Die Konfiguration und Installation des 'Loop-Isolator (100V)' PCA2005-A1 ist im Dokument A6V11571319 Loop-Isolator (100V) – Technisches Handbuch beschrieben. 188 | 189 A6V11899867_de--_b...
  • Seite 189 Herausgegeben von Siemens Schweiz AG Smart Infrastructure Global Headquarters Theilerstrasse 1a CH-6300 Zug +41 58 724 2424 www.siemens.com/buildingtechnologies © Siemens Schweiz AG, 2020 Liefermöglichkeiten und technische Änderungen vorbehalten. A6V11899867_de--_b...

Inhaltsverzeichnis
