Inhaltszusammenfassung für Bartscher 900T2

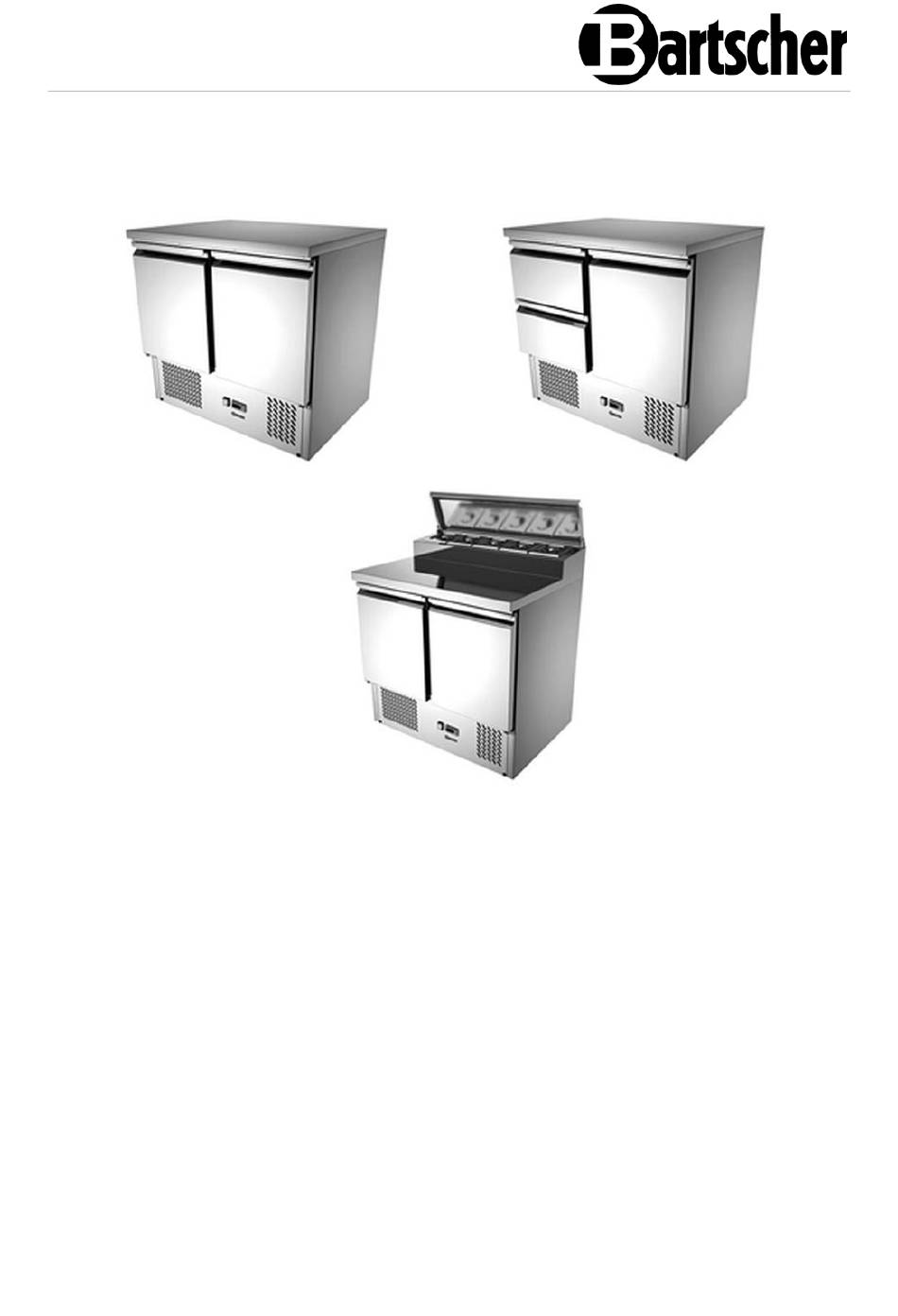

- Seite 1 900T2 - 900T1S2 - 900T2 110256 - 110257 - 200359...
- Seite 2 Bartscher GmbH Tel.: +49 5258 971-0 Franz-Kleine-Str. 28 Fax.: +49 5258 971-120 Service-Hotline: +49 5258 971-197 D-33154 Salzkotten Deutschland www.bartscher.com Version: 1.0 Erstelldatum: 2021-09-08...
-
Seite 3: Inhaltsverzeichnis
Original-Bedienungsanleitung Sicherheit ...................... 2 Signalworterklärung ................. 2 Sicherheitshinweise ................. 3 Bestimmungsgemäße Verwendung ............6 Bestimmungswidrige Verwendung ............6 Allgemeines ....................7 Haftung und Gewährleistung ..............7 Urheberschutz ..................7 Konformitätserklärung ................7 Transport, Verpackung und Lagerung ............8 Transportinspektion ................. 8 Verpackung .................... -
Seite 4: Sicherheit
Sicherheit Diese Bedi enungsanlei tung besc hrei bt di e Installation, Bedi enung und Wartung des Geräts und gilt als wic htige Infor mationsquelle und N achschl agewer k. Di e Kenntnis aller enthaltenen Sic herheits hinweis e und H andlungs anweisungen schafft die Vorauss etz ung für das sichere und s ac hger echte Ar beiten mit dem Gerät. D arüber hi naus müs sen die für den Ei ns atz ber eic h des Geräts geltenden ör tlichen Unfall verhütungs vorsc hriften und allgemeinen Sicherheits besti mmungen eing ehalten wer den. Dies e Bedi enungs anleitung is t Bes tandteil des Produkts und muss i n unmi ttelbarer N ähe des Ger äts für das In¬s tall ations-, Bedi enungs-, Wartungs- und R einigungspers onal jederzeit z ugänglich auf¬bewahrt werden. Wenn das Ger ät an eine dritte Pers on weiterg egeben wird, muss die Bedi enungsanlei tung mit ausgehändigt wer den. -
Seite 5: Sicherheitshinweise
Sicherheit WARNUNG! Das Signalwort WARNUNG warnt vor Gefährdungen, die mittelschwere bis schwere Verletzungen oder Tod zur Folge haben können, wenn sie nicht vermieden werden. VORSICHT! Das Signalwort VORSICHT warnt vor Gefährdungen, die leichte oder mäßige Verletzungen zur Folge haben können, wenn sie nicht vermieden werden. - Seite 6 Sicherheit • Bringen Sie das Anschlusskabel nicht mit Wärmequellen oder scharfen Kanten in Berührung. • Knicken, quetschen oder verknoten Sie das Anschlusskabel nicht. • Wickeln Sie das Anschlusskabel des Geräts immer vollständig ab. • Stellen Sie niemals das Gerät oder andere Gegenstände auf das Anschlusskabel.
- Seite 7 Sicherheit Bedienpersonal • Das Gerät darf nur durch qualifiziertes Fachpersonal betrieben werden. • Dieses Gerät darf nicht durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und/oder mangelndem Wissen bedient werden. • Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen oder das Gerät in Betrieb nehmen.
-
Seite 8: Bestimmungsgemäße Verwendung
Sicherheit Bestimmungsgemäße Verwendung Jede über die folgende bestimmungsgemäße Verwendung hinausgehende und/oder andersartige Verwendung des Geräts ist untersagt und gilt als nicht bestimmungsgemäß. Folgende Verwendungen sind bestimmungsgemäß: – Kühlung, Vorbereitung und Verkauf von Salat, Obst, Gemüse und kalten Speisen. Dieses Gerät ist für den Betrieb bei einer Umgebungstemperatur bis höchstens 30 °C und einer relativen Feuchtigkeit von 55 % bestimmt. -
Seite 9: Allgemeines
Allgemeines Allgemeines Haftung und Gewährleistung Alle Angaben und Hinweise in dieser Bedienungsanleitung wurden unter Berücksichtigung der geltenden Vorschriften, des aktuellen ingenieurtechnischen Entwicklungsstands sowie unserer langjährigen Erkenntnisse und Erfahrungen zusammengestellt. Der tatsächliche Lieferumfang kann bei Sonderausführungen, der Inanspruchnahme zusätzlicher Bestelloptionen oder auf Grund neuester technischer Änderungen, u. -
Seite 10: Transport, Verpackung Und Lagerung
Transport, Verpackung und Lagerung Transport, Verpackung und Lagerung Transportinspektion Prüfen Sie die Lieferung nach Erhalt unverzüglich auf Vollständigkeit und Transportschäden. Nehmen Sie bei äußerlich erkennbaren Transportschäden die Lieferung nicht oder nur unter Vorbehalt entgegen. Vermerken Sie den Schadensumfang auf den Transportunterlagen/ Lieferschein des Transporteurs und leiten Sie die Reklamation ein. -
Seite 11: Technische Daten
Technische Daten Technische Daten Technische Angaben Ausführung / Eigenschaften • Kühlung: Umluft • Schränke und Schubladen gekühlt • Temperaturregelung: digital • Thermostat • Steuerung: elektronisch, Knopf • Digital-Anzeige • Ein-/Ausschalter • Kontrollleuchte: Ein/Aus • Automatische Abtaufunktion • Tauwasserverdunstung • Mit eingeschäumten Verdampfer •... - Seite 12 Technische Daten Mini-Kühltisch 900T2 Bezeichnung: 110256 Art.-Nr.: Material: Chromnickelstahl Inhalt in L: Anzahl Schränke: Maße Schrank (B x T x H) in mm: 428 x 497 x 590 Norm-Format Schränke: 1/1 GN Anzahl Roste: Maße Rost (B x T) in mm: 328 x 573 Anzahl Türen:...
- Seite 13 900 x 700 x 880 Gewicht in kg: 76,5 Weitere Angaben über das Gerät finden Sie auf unserer Internetseite www.bartscher.com oder gemäß der Verordnung (EU) 2015/1094 in der Produktdatenbank gespeicherten Informationen unter https://energy- label.ec.europa.eu/. Geben Sie die Artikel-Nummer für das Modell ein.
- Seite 14 Technische Daten Vorbereitungskühltisch 900T2 Bezeichnung: 200359 Art.-Nr.: Material: Chromnickelstahl Inhalt in L: Anzahl Schränke: Maße Schrank (B x T x H) in mm: 428 x 497 x 590 Norm-Format Schränke: 1/1 GN Anzahl Roste: Maße Rost (B x T) in mm: 328 x 573 Anzahl Türen:...
-
Seite 15: Baugruppenübersicht
Technische Daten Baugruppenübersicht 110256 Abb. 1 1. Arbeitsplatte 2. Gehäuse 3. Tür (2x) 4. Belüftungsöffnungen 5. Rost (2x) 6. Führungsschienen für Ablagerost 7. Ein-/Ausschalter mit integrierter 8. Digitaler Temperaturregler Netz-Kontrollleuchte (grün) 110256 13 / 28... - Seite 16 Technische Daten 110257 Abb. 2 1. Arbeitsplatte 2. Gehäuse 3. Tür (1x) 4. Belüftungsöffnungen 5. Schublade (2x) 6. Rost (1x) 7. Führungsschienen für Ablagerost 8. Ein-/Ausschalter mit integrierter Netz-Kontrollleuchte (grün) 9. Digitaler Temperaturregler 14 / 28 110256...
- Seite 17 Technische Daten 200359 Abb. 3 1. Deckel Kühlaufsatz 2. Kühlwanne für GN-Behälter 3. Kühlaufsatz 4. Gehäuse 5. Belüftungsöffnungen 6. Tür (2x) 7. Arbeitsplatte 8. Rost (2x) 9. Führungsschienen für Roste 10. Ein-/Ausschalter mit integrierter Netz-Kontrollleuchte (grün) 11. Digitaler Temperaturregler 110256 15 / 28...
-
Seite 18: Funktion Des Gerätes
Installation und Bedienung Funktion des Gerätes Lebensmittel bzw. zubereitete Speisen in geeigneten Behältern können bei entsprechenden Temperatureinstellungen über einen bestimmten Zeitraum gekühlt und aufbewahrt werden. Installation und Bedienung Installation VORSICHT! Bei einer unsachgemäßen Installation, Einstellung, Bedienung oder Wartung bzw. Handhabung des Gerätes kann es zu Personen- und Sachschäden kommen. - Seite 19 Installation und Bedienung – ausreichend groß, um ungehindert mit dem Gerät arbeiten zu können – gut zugänglich – mit einer guten Luftzirkulation. • Stellen Si e das Gerät nicht in ei ner heißen U mg ebung oder in der Nähe von br ennbar em M ateri al auf. •...
-
Seite 20: Bedienung
Installation und Bedienung Anschließen - Strom • Prüfen Sie, ob die technischen Angaben des Geräts (siehe Typenschild) zu den Daten der örtlichen Stromversorgung passen. • Schließen Sie das Gerät an eine ausreichend abgesicherte Einzelsteckdose mit Schutzkontakt an. Schließen Sie das Gerät nicht an eine Mehrfachsteckdose an. •... - Seite 21 Installation und Bedienung • Um das Entstehen unangenehmer Gerüche im Kühltisch zu vermeiden, halten Sie die empfohlenen Lagerungsfristen für die Lebensmittel ein. Gerät vorbereiten und in Betrieb nehmen 1. Reinigen Sie das Gerät und Zubehör vor dem Gebrauch nach Anweisungen im Abschnitt 6 „Reinigung und Wartung“.
- Seite 22 Installation und Bedienung LED-Anzeigen Über die LED’s wird in der Digital-Anzeige der Aktivierungszustand der Funktionen angezeigt: Aktivierungs- Bedeutung zustand leuchtet Kompressor aktiviert blinkt während der Verzögerung leuchtet Abtauen läuft blinkt Verzögerung des Abtauens leuchtet Lüfter aktiviert blinkt Verzögerung nach Abtauen leuchtet Anzeige der Temperatureinheit Grad Celsius blinkt...
- Seite 23 Installation und Bedienung Automatisches Abtauen Das Gerät wird innerhalb von 24 Stunden automatisch 4-mal abgetaut. Die Zeitschaltuhr schaltet sich im Moment der Ersteinschaltung ein. 1. Falls Sie die automatischen Abtauphasen zu anderen Zeiten wünschen, drücken Sie die Taste für länger als 2 Sekunden. In der Digital-Anzeige erscheint das Symbol Der Abtauzyklus wird sofort eingeleitet, der nächste Abtauzyklus findet dann nach 6 Stunden statt.
- Seite 24 Installation und Bedienung Tastenkombinationen Durch gleichzeitiges Drücken der Tasten können einige Funktionen aktiviert/ deaktiviert werden. Sperren oder Entsperren der Tasten: – zum Sperren beide Tasten gleichzeitig für mehr als 3 Sekunden drücken, bis in der digitalen Anzeige „OFF“ erscheint – zum Entsperren diese Tasten für mehr als 3 Sekunden drücken, bis in der digitalen Anzeige „ON“...
-
Seite 25: Reinigung Und Wartung
Reinigung und Wartung Reinigung und Wartung Sicherheitshinweise zur Reinigung • Trennen Sie das Gerät vor der Reinigung von der Stromversorgung. • Lassen Sie das Gerät vollständig abkühlen. • Achten Sie darauf, dass kein Wasser in das Gerät eindringt. Tauchen Sie das Gerät zum Reinigen nicht in Wasser oder andere Flüssigkeiten. -
Seite 26: Mögliche Funktionsstörungen
Mögliche Funktionsstörungen ACHTUNG! Gebrauch von harten Gegenständen bzw. Metallwerkzeugen, welche die Kondensatorrippen beschädigen können, vermeiden. 2. Reinigung des Filters hinter Service-Klappe (wöchentlich vom Bedienpersonal) – Service-Klappe vorne mit dem Schlüssel öffnen und herunterklappen, – Filter hinter der Service-Klappe aus der Halterung herausziehen, –... - Seite 27 Mögliche Funktionsstörungen Fehler Mögliche Ursache Behebung Keine Kühlung Netzstecker nicht richtig Netzstecker ziehen und eingesteckt richtig einstecken Sicherung der Strom- Sicherung kontrollieren, Gerät versorgung defekt an anderer Steckdose testen Stromausfall Stromversorgung prüfen Temperaturregler defekt Kundendienst kontaktieren Netzstecker defekt Kundendienst kontaktieren Kühlleistung nicht Temperatureinstellung nicht Temperatureinstellung...
-
Seite 28: Entsorgung
Entsorgung Fehler Mögliche Ursache Behebung Gehäuse verliert Kondenswasser-Ablaufrohr ist Kondenswasser-Ablaufrohr Wasser verstopft oder blockiert reinigen oder von störenden Gegenständen befreien Gerät ist nicht richtig nivelliert Gerät durch Ein-/Ausdrehen der Füße ausrichten Seltsame oder Gerät steht nicht auf einer Gerät auf eine ebene Fläche laute Geräusche ebenen Fläche stellen, durch Ein-/...
