Schnittstelleneinstellungen; Abb. 20: Vcwin Pro Dialog: Kommunikationsparameter Rs232 - Vision & Control M1617 Gebrauchsanleitung

pictor M1617
Betrieb

8.2.2 Schnittstelleneinstellungen

Unter Menü Kommunikation > Schnittstelle konfigurieren Sie die
Schnittstelle zur Kommunikation zwischen Hostrechner und dem Gerät.
Die hier vorgenommenen Einstellungen werden beim jedem
Verbindungsaufbau mit vcwin pro verwendet.
Serielle Verbindung mit dem Gerät

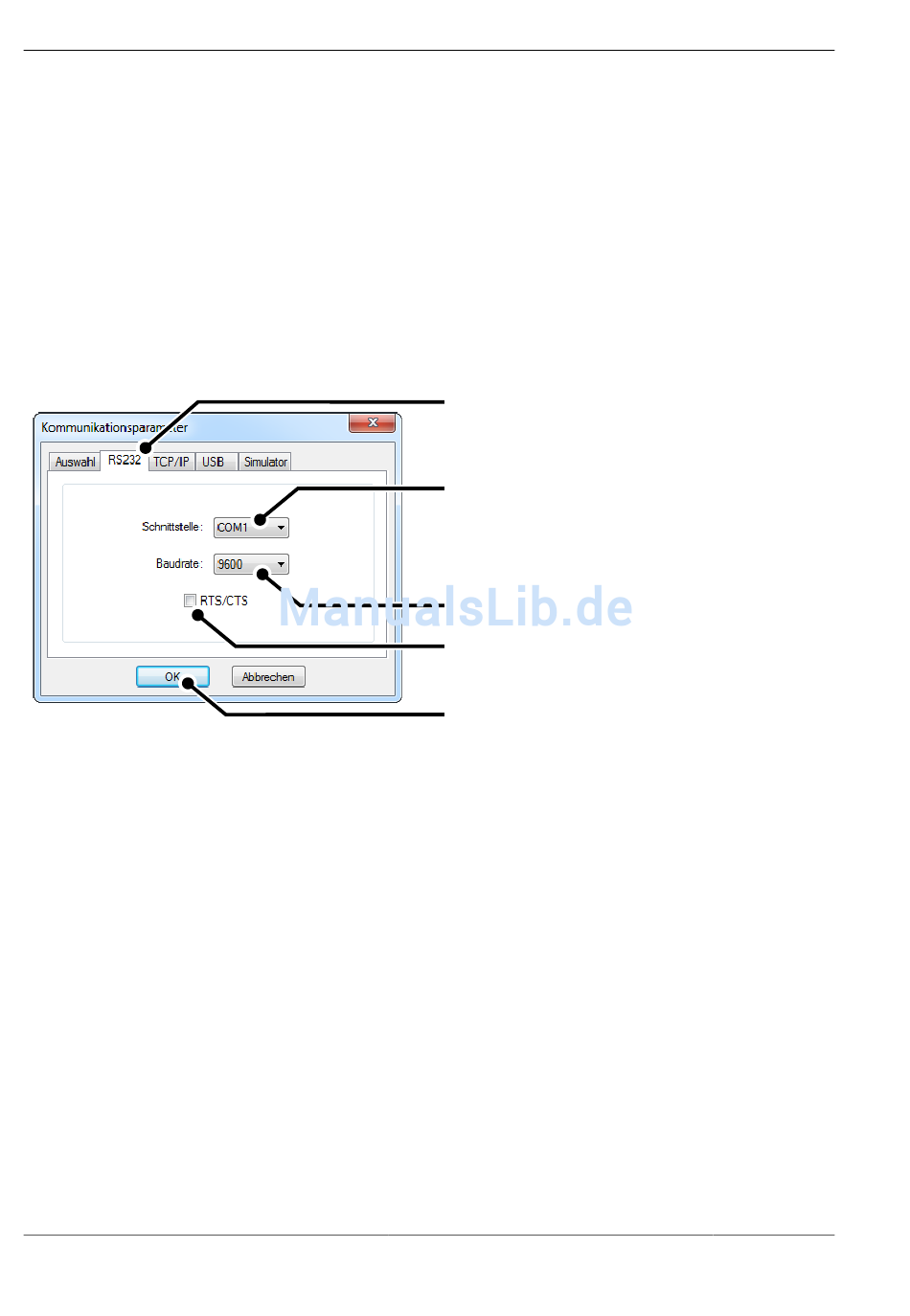

Abb. 20: vcwin pro Dialog: Kommunikationsparameter RS232

1. Wechseln Sie in das Register RS232.
2. Wählen Sie die COM-Schnittstelle Ihres Rechners.
3. Stellen Sie die Baudrate auf 9600 ein. Nach dem Verbinden kann diese
angepasst werden.
4. Deaktivieren Sie RTS/CTS (Hardware Handshake der RS232-Schnittstelle).
5. Klicken Sie die Schaltfläche [OK] um die Werte zu übernehmen.
Das Gerät kann nun mit vcwin pro verbunden werden.
