pictor M1617
Inbetriebnahme
7.3.7 Beleuchtung anschließen
Anschluss einer vicolux
Kamera
+5 V
Trig. Out

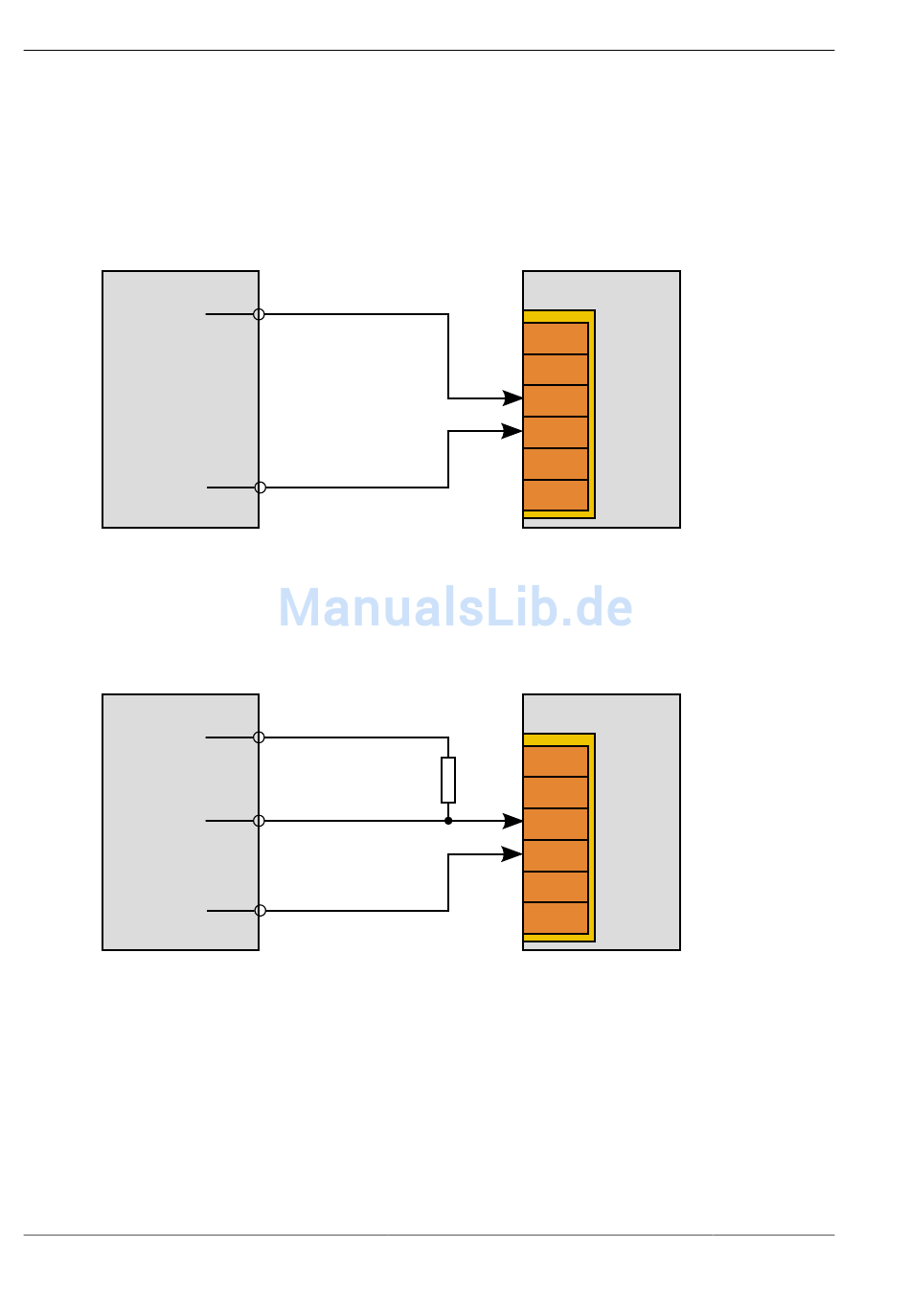

Abb. 16: Anschlussvariante vicolux
Anschluss einer vicolux
Kamera
+5 V
Trig. Out
GND

Abb. 17: Anschlussvariante LOW/HIGH Flanke

© Vision & Control GmbH 2014
Beleuchtung mit TTL Trigger und High-Low Flanke
®
H-L Flanke
®
Beleuchtung mit TTL Trigger und Low-High Flanke
®
999.994.257.10-de-1.4
vicolux ®
+Trg.
-Trg.
vicolux ®
R
+Trg.
-Trg.
42
