Anschluss der Betriebsspannungsversorgung
+
CAM PWR

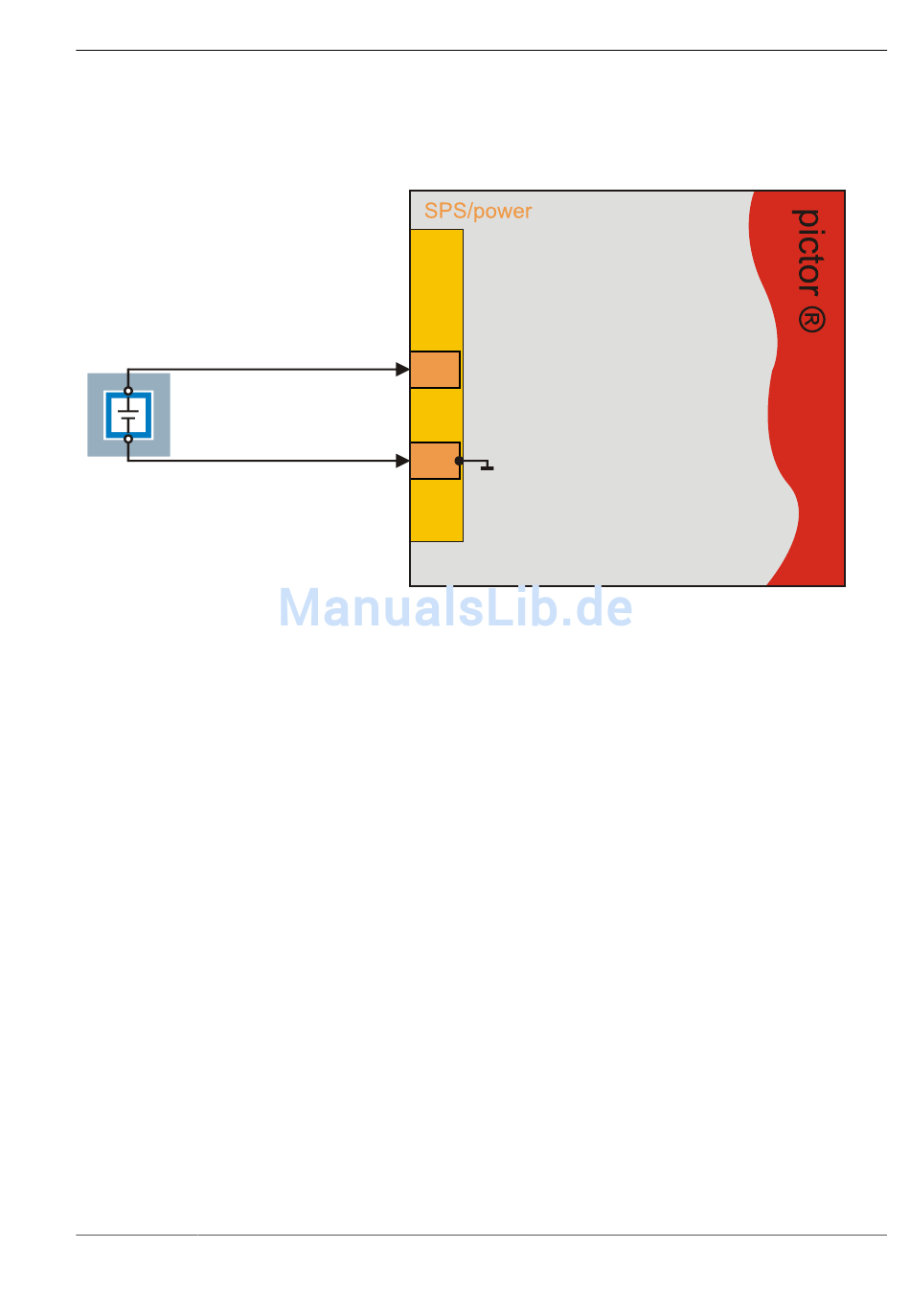

Abb. 9: Anschluss der Betriebsspannungsversorgung

7.3.2 SPS/Power-Kabel anschließen
Führen Sie folgende Schritte im spannungslosen Zustand durch:
1. Die 12-polige Hirose-Buchse des SPS/Power-Kabels auf den Stecker I/O
am Gerät stecken.
2. Das offenes Ende des SPS/Power-Kabels mit der Steuereinheit verbinden.
35 999.994.257.10-de-1.4
2
3
IN GND
© Vision & Control GmbH 2014
pictor M1617
Inbetriebnahme
