7.3.6 Video-Kabel anschließen
Führen Sie folgende Schritte im spannungslosen Zustand durch:
1. 10-polige Hirose-Buchse des SVGA-Kabels auf den Stecker Video am
Gerät stecken.
2. 15-polige Sub-D Buchse mit einem Monitor verbinden.
Video

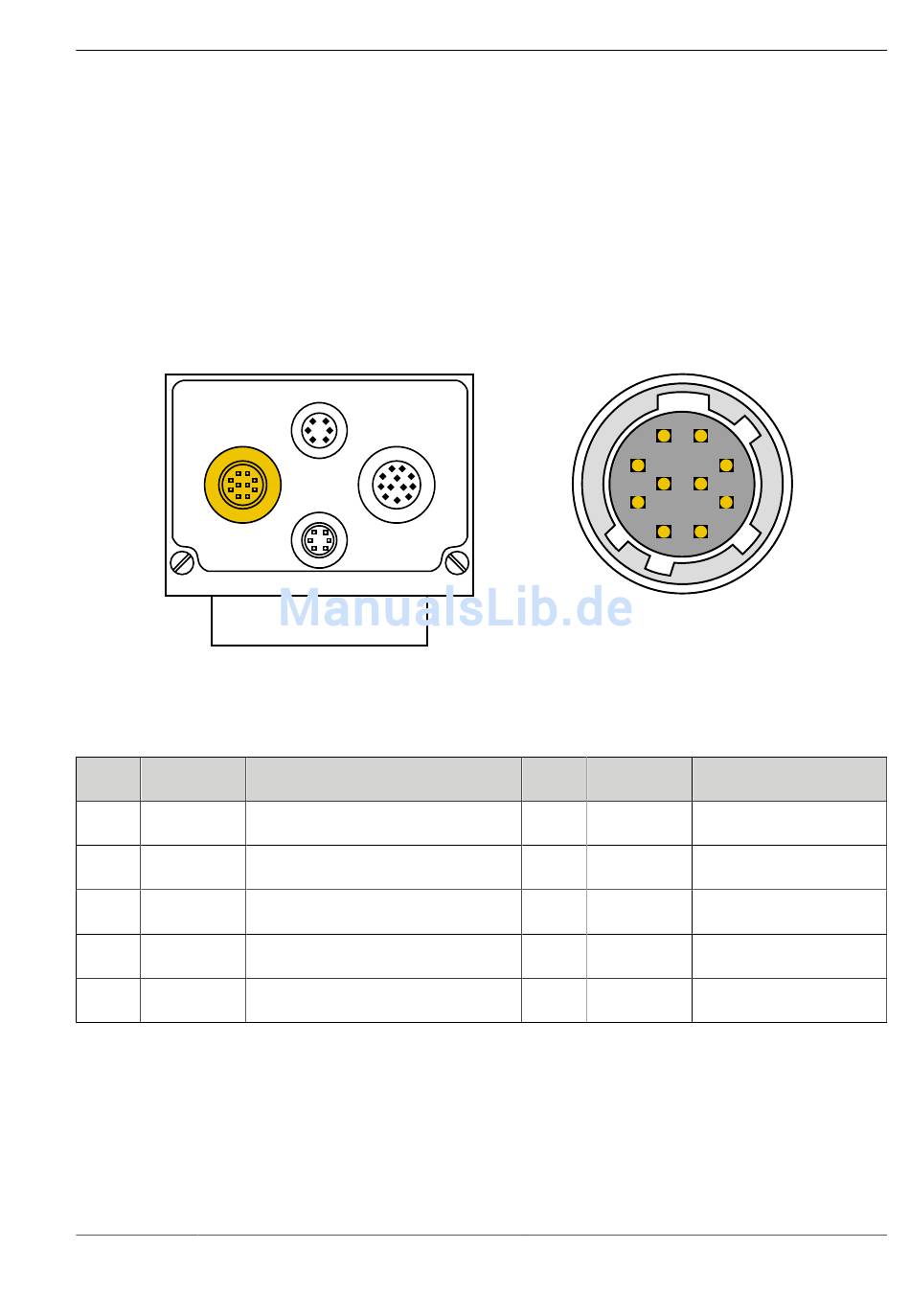

Abb. 14: Anschluss Video-Kabel

Anschlussbelegung Video-Kabel
Pin Signal
1 G GND
3 R GND
5 VS GND Masse Vertical Sync
7 HS GND Masse Horizontal Sync
8 B GND
Tabelle 15: Anschlussbelegung Video-Kabel
41 999.994.257.10-de-1.4
LAN
I/O
Trig.
Beschreibung
Masse Signal Grün
Masse Signal Rot
Masse Signal Blau
8
7
10 9
6
5
Abb. 15: Ansicht: Buchse an
Kamera
Pin Signal Masse
2 G OUT Signal Grün
4 R OUT Signal Rot
6 VS OUT Vertical Sync
10 HS OUT Horizontal Sync
9 B OUT Signal Blau
