7.3.4 RS232-Kabel anschließen
Führen Sie folgende Schritte im spannungslosen Zustand durch:
1. 6-poligen Hirose-Stecker des RS232-Kabels an die Buchse Trig. am Gerät
stecken.
2. D-Sub-Stecker an einer freien seriellen Schnittstelle (COM) des
Prozesssteuerungssystems bzw. am Key-Pad anschließen und
festschrauben.
Video

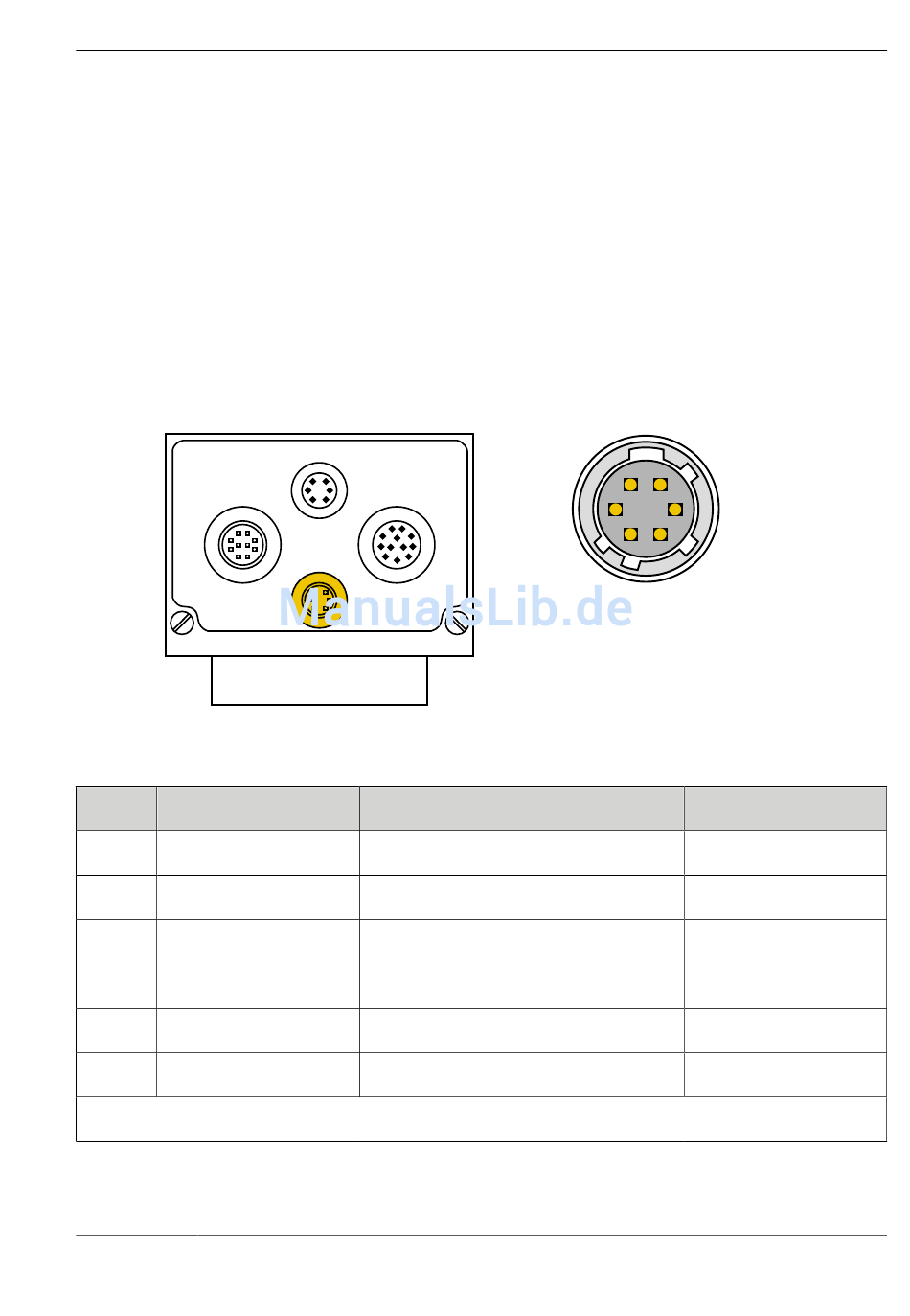

Anschlussbelegung RS232-Kabel
Pin Signal
1 TxD
2 + 5 VDC Out
3 GND
4 RxD
5 Trigger Out
6 +5 V TTL
* Für Key-Pad verwendet
Tabelle 13: Anschlussbelegung RS232-Kabel
39 999.994.257.10-de-1.4
LAN
I/O
Trig.
Beschreibung
Sendedaten
Spannung + 5 V DC*
Masse
Empfangsdaten
Trigger Ausgang*
Trigger Eingang*
Inbetriebnahme
1 6
2 5
3 4
D-Sub-Pin
2
*
5
3
*
*
