Inbetriebnahme
Montagebohrungen
M6 1-32 UN 2A M6
25,0
17,5
30,0
42,5
8,0
17,5
28,5
55,5

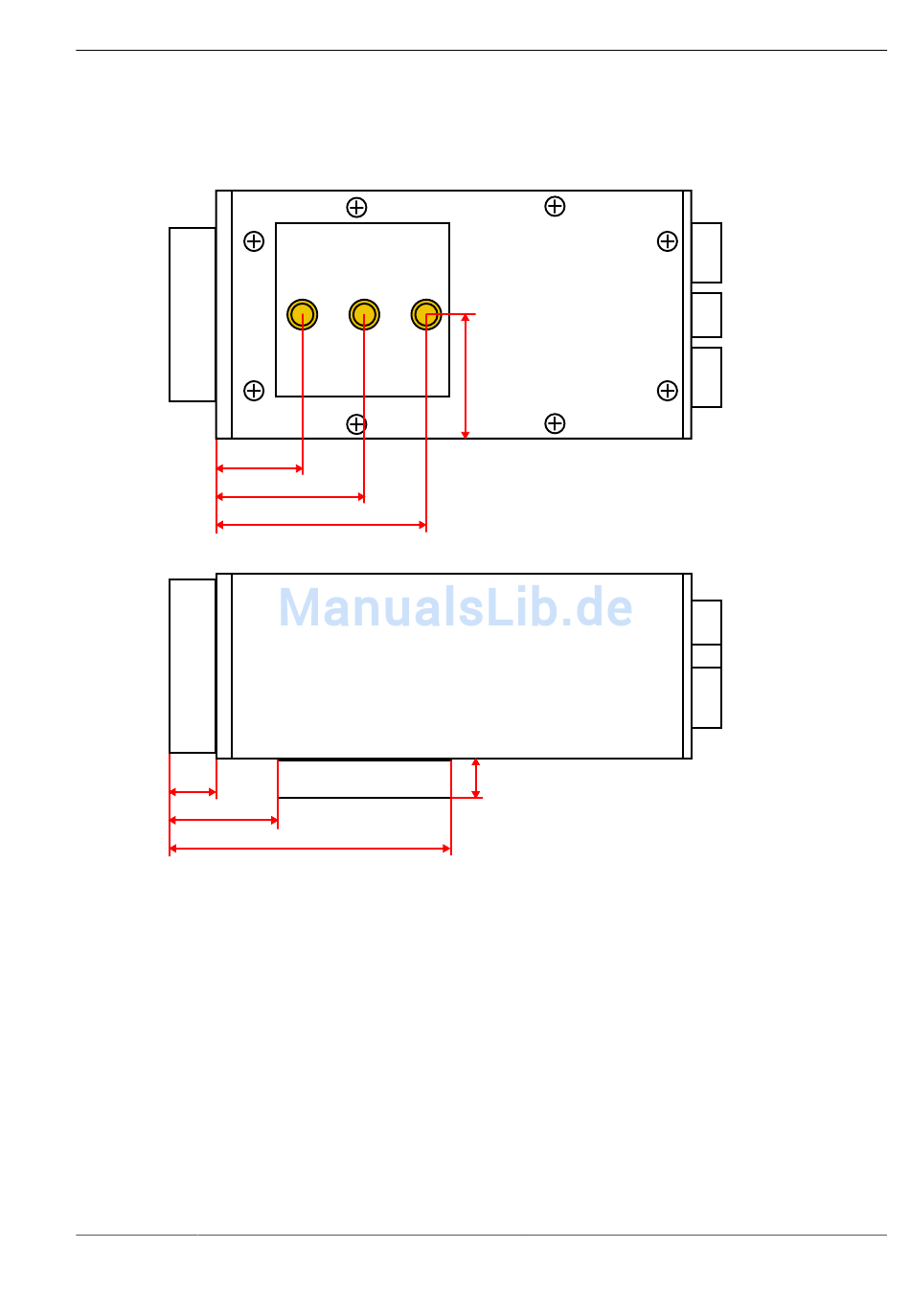

Abb. 8: Gewindebohrungen zur Montage des Gerätes
Objektiv montieren
1. Schutzfolie / Schutzkappe entfernen.
2. Objektiv an Gerät anschrauben.
Arbeitsabstand und Erfassungsbereich
Arbeitsabstand, Erfassungsbereich und Bildfeldgröße sind flexibel vom
gewählten Objektiv abhängig.
