Levelflex FMP53 HART
4.
Kabelmantel entfernen.
5.
Kabelenden 10 mm (0,4 in) abisolieren. Bei Litzenkabeln: Zusätzlich Aderendhülsen
anbringen.
6.
Kabelverschraubungen fest anziehen.
7.
Kabel gemäß Klemmenbelegung anschließen → 18.
8.
Bei Verwendung von abgeschirmtem Kabel: Kabelschirm mit der Erdungsklemme ver-
binden.
9.
Deckel des Anschlussraums aufschrauben.
10. Falls vorhanden: Deckelsicherung so drehen, dass sie sich über dem Deckelrand befin-
det; dann festziehen.
7.2.1
Steckbare Federkraftklemmen
Bei Geräteausführungen ohne integrierten Überspannungsschutz erfolgt der elektrische
Anschluss an steckbaren Federkraftklemmen. Starre Leiter oder flexible Leiter mit Aderend-
hülse können ohne Betätigung des Hebelöffners direkt in die Klemmstelle eingeführt werden
und kontaktieren dort selbständig.
Endress+Hauser
Elektrischer Anschluss

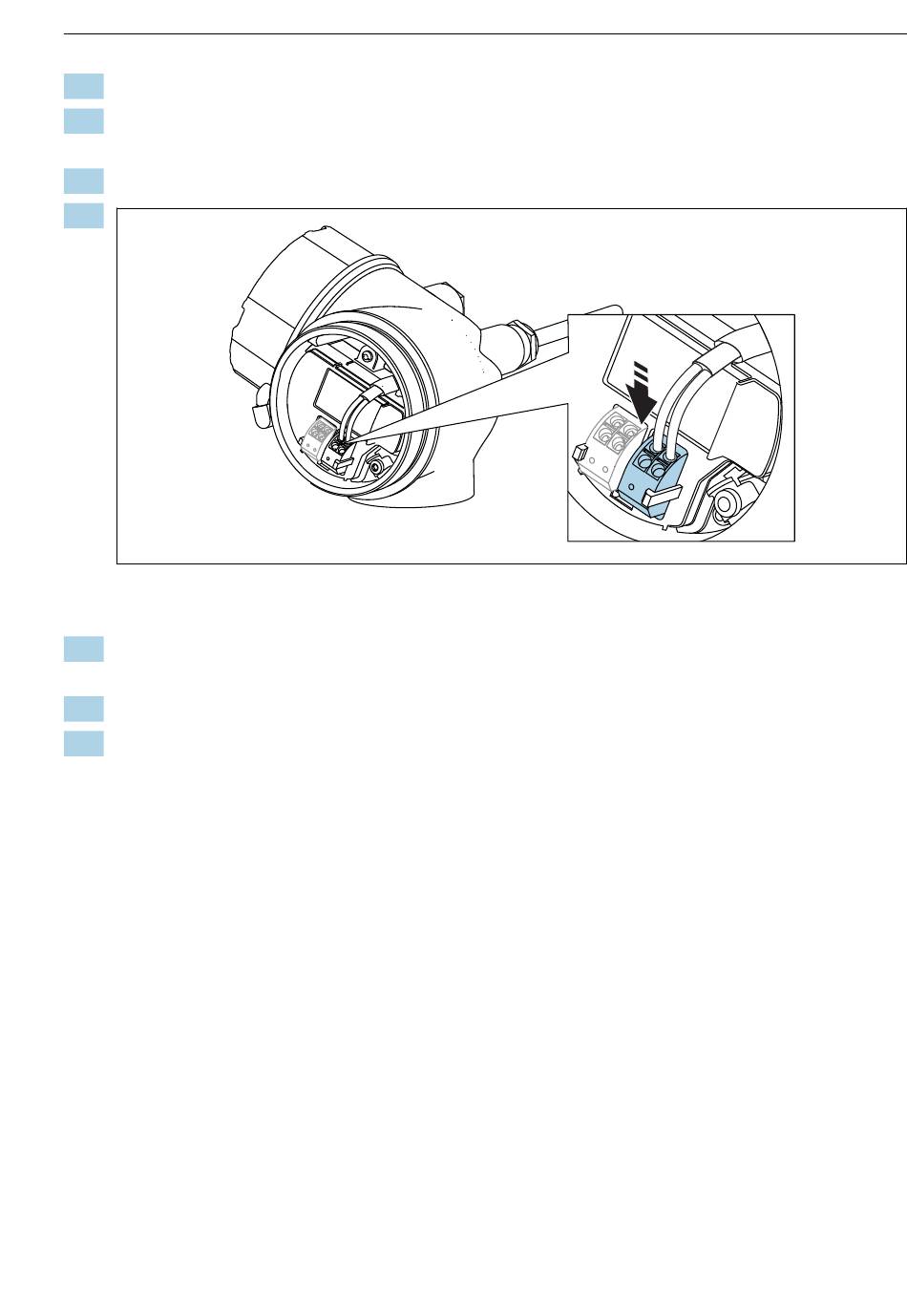

A0032468
33
