5. Aufstellung und Inbetriebnahme

5.1. Allgemein

Um Schäden an der Hebeanlage während der Aufstellung
und im Betrieb zu vermeiden sind folgende Punkte zu be-
achten:
• Die Aufstellungsarbeiten sind von qualifiziertem Per-
sonal unter Einhaltung der Sicherheitsbestimmungen
durchzuführen.
• Vor der Aufstellung ist die Hebeanlage auf eventuelle
Schäden zu untersuchen.
• Schützen Sie die Pumpe vor Frost.
1:50

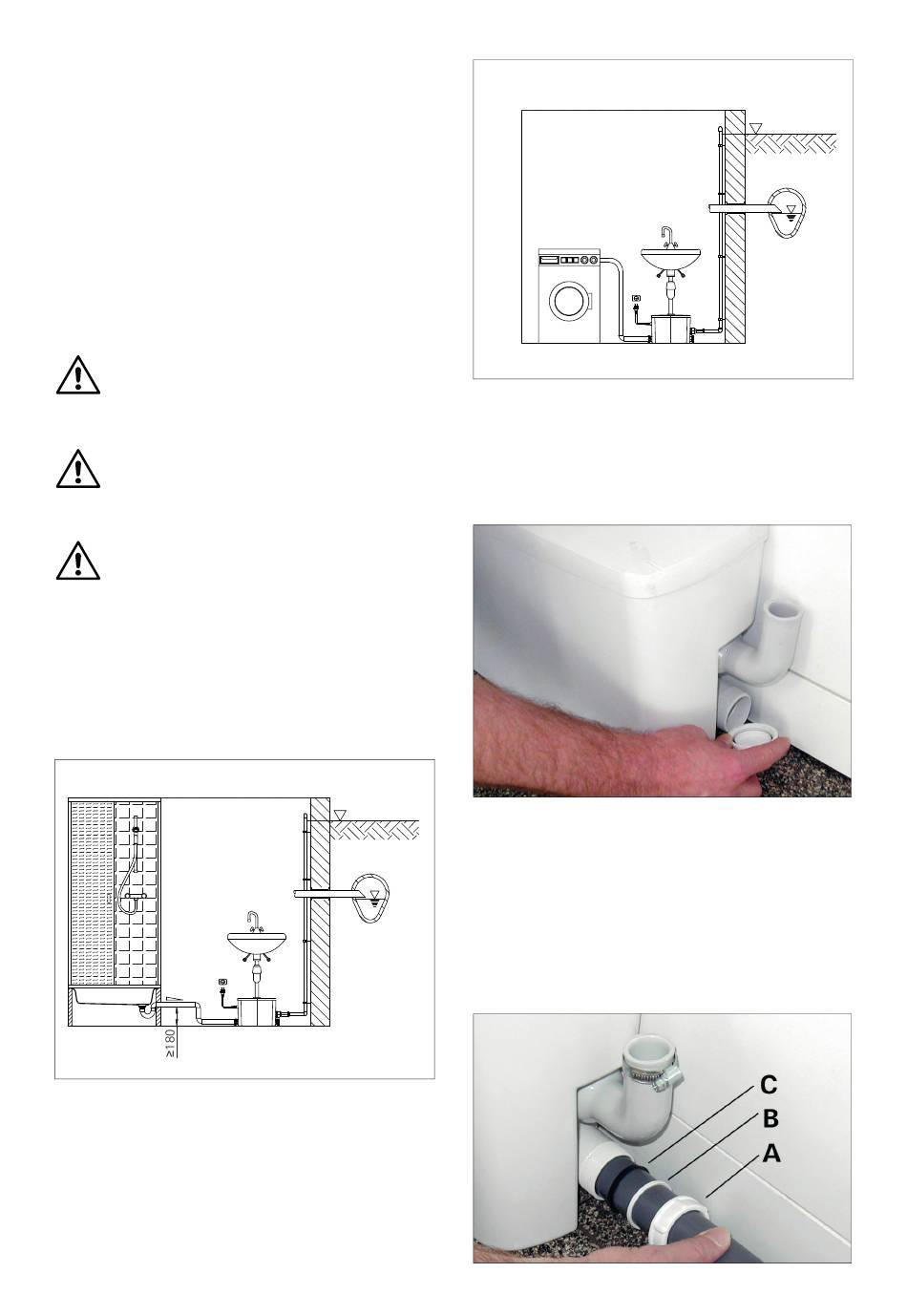

5.2. Einbau

Folgeschäden z.B. durch Überflutung von Räumen
bei Störungen an der Pumpe hat der Betreiber durch
geeignete Maßnahmen
Alarmanlage, Reservepumpe o.ä.) auszuschließen.
Die Hebeanlage ist so zu installieren, dass der De-
ckel geöffnet werden kann. Achten Sie darauf, dass
genügend Freiraum zwischen den seitlichen Zuläu-
fen und vorhandenen Wänden besteht.
Entwässerungseinrichtungen deren unterster Punkt
des Geruchsverschlusses tiefer als 180 mm zur Un-
terkante der Hebeanlage liegt, müssen über eine ge-
eignete Rohrschleife von mind. 180 mm an die Anlage
angeschlossen werden. Siehe Installationsbeispiele!
Stellen Sie die Schmutzwasser-Hebeanlage
waagerecht auf einem ebenen Boden auf. Um ein geräu-
scharmes Arbeiten zu gewährleisten, muss ein Mindest-
abstand von 5 mm zwischen Hebeanlage und Hauswand
eingehalten werden.
1:50
Rückstauebene
(z.B. Installation von
Rückstauebene
Zum Anschluss einer Sanitäreinrichtung (kein WC) an die
seitlichen Zuläufe gehen Sie wie folgt vor:
Entfernen Sie die Blindkappe, die auf den Zulaufstutzen
geschraubt ist, und entnehmen Sie der Blindkappe, den
schwarzen Keil-Dichtring und den weißen Druckring.
Stecken Sie die Überwurfmutter (Pos. A), den Druck-
ring (Pos. B) und den schwarzen Keil-Dichtring (Pos. C)
wie abgebildet auf die DN 40-Abflussleitung und schie-
ben Sie diese bis zum Anschlag in die Zulauföffnung des
Behälters. Befestigen Sie die Abflussleitung, indem Sie
die Überwurfmutter am Zulaufstutzen festdrehen, dabei
muss der schwarze Keil-Dichtring zwischen Überwurf-
mutter und Zulaufstutzen liegen. Achten Sie darauf, dass
die Zuleitungen ein Gefälle zum Behälter hin hat (siehe
Installationsbeispiele).
Rückstauebene
Rückstauebene
DEUTSCH | 09
