2.9. Schalldruck
Die Pumpe hat je nach Größe und Leistung (kW) wäh-
rend des Betriebes einen Schalldruck von ca. 40dB (A) bis
70dB (A). Der tatsächliche Schalldruck ist allerdings von
mehreren Faktoren abhängig. Diese sind z.B. Einbau- und
Aufstellungsart, Befestigung von Zubehör, Rohrleitung,
Betriebspunkt, Eintauchtiefe, uvm.
3. Allgemeine Beschreibung
3.1. Verwendung
Die
Schmutzwasser-Hebeanlage
Schmutzwasser, z. B. aus Waschbecken oder Dusche,
aus Räumen unterhalb der Rückstauebene, oder aus
Räumen, deren Gefälle zum nächsten Kanalanschluss zu
gering ist.
Die Hebeanlagen entspricht der Norm DIN EN 12050-
3 (Hebeanlagen zur begrenzten Verwendung). Das
bedeutet:
•
Die Anlage muss im gleichen Raum wie die zu ent-
sorgenden Sanitäreinheiten installiert sein, damit
eine Fehlfunktion umgehend erkannt werden kann.
Eine Schachtmontage ist nicht zulässig.
•
Es dürfen ein Handwaschbecken oder eine Spül-
becken und eine weitere Vorrichtung, wie z.B. eine
Badewanne oder eine Waschmaschine oder eine Du-
sche oder eine Geschirrspülmaschine oder ein Urinal
angeschlossen werden.
•
Die Anlage muss auf dem Bodenbelag aufgestellt
werden und darf nicht eingelassen werden (Überflur-
montage).
•
Es sollte nur ein kleiner Benutzerkreis auf die Anlage
angewiesen sein. Ein WC oberhalb der Rückstauebe-
ne muss diesem Benutzerkreis zusätzlich zur Verfü-
gung stehen.
Zusätzlich kann die Schmutzwasser-Hebeanlage auch
Medien wie Salzwasser, Kondensat aus Brennwertther-
men und Sole aus Enthärtungsanlagen fördern.
Die Fließgeschwindigkeit muss in der Druckleitung
mindestens 0,7m/s betragen.
3.2. Einsatzarten
Die Schmutzwasser-Hebeanlage ist für den Aussetzbe-
trieb S3 30% ausgelegt. Das bedeutet, dass die Pumpe
3Minuten betrieben werden kann und anschließend 7Mi-
nuten abkühlen muss.
Temperaturfühler
Der Temperaturfühler ist intern im Motor geschaltet, so
dass kein besonderer Anschluss notwendig ist. Nach
Abkühlung schaltet der Motor automatisch wieder ein.

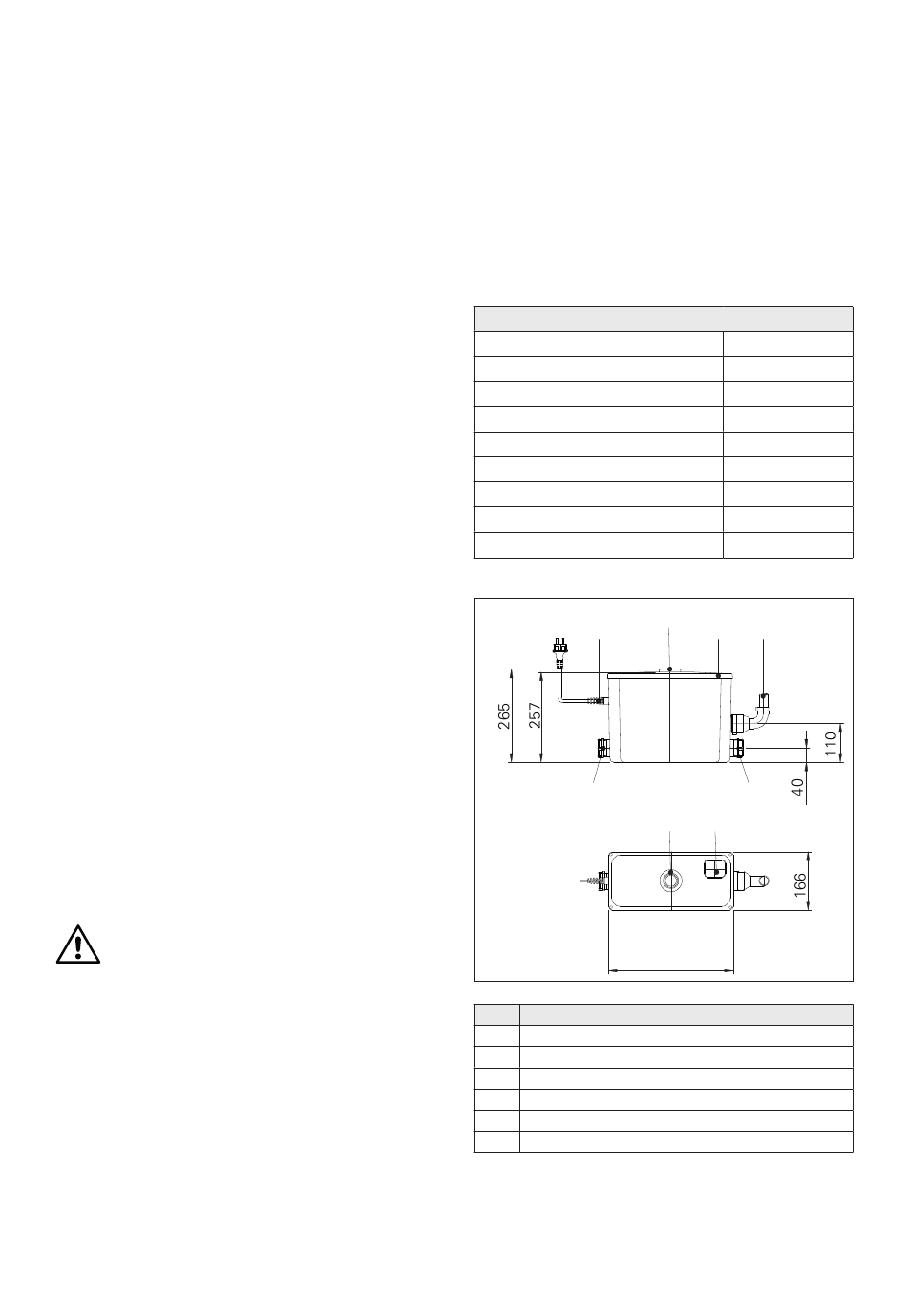

3.3. Aufbau
Die Schmutzwasser-Hebeanlagen bestehen aus einem
unverrottbaren, wasser-, gas- und geruchsdichten Kunst-
stoffbehälter mit einer einstufigen Kreiselpumpe, die sich
automatisch bei einem Wasserstand von ca. 8 cm ein
und bei ca. 3 cm ausschaltet. Die Behälter verfügen über
unterschiedliche Anschlüsse:
•
•
•
•
fördert
häusliches
beidseitiger Zulauf 40mm
seitlicher Druckanschluss 25mm
Zulauf oben Waschbecken DN40
Be- & Entlüftung mit Aktivkohlefilter
Technische Daten
Leistungsaufnahme
Motorleistung
Spannung
Drehzahl
Nennstrom
Schutzart
Gewicht
Behältervolumen
Zulässige Mediumtemperatur
²
»
Nr.
Beschreibung
1
Anschluss für Waschbecken DN40 (ø40)
2
Anschluss für Druckrohrleitung ø25
3
Verschraubung für Zulauf DN40 (ø40)
4
Be- und Entlüftung mit Aktivkohlefilter
5
Behälterdeckel (verschraubt)
6
Kabeldurchführung
650 W
350 W
230V / 1Ph
2900 U/min
2,1 A
IP44
8 Kg
11,5 l
35°C
³
´
·
»
³
¿
355
DEUTSCH | 07
