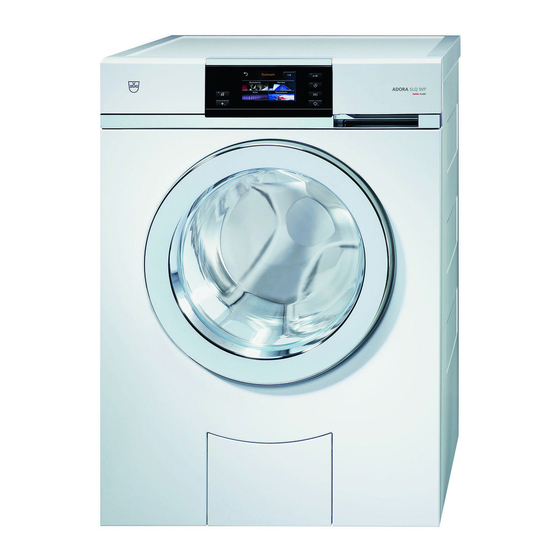

V-ZUG Adora SLQ WP Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für Adora SLQ WP:
- Bedienungsanleitung (92 Seiten) ,
- Installationsanleitung (9 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für V-ZUG Adora SLQ WP
Inhaltszusammenfassung für V-ZUG Adora SLQ WP

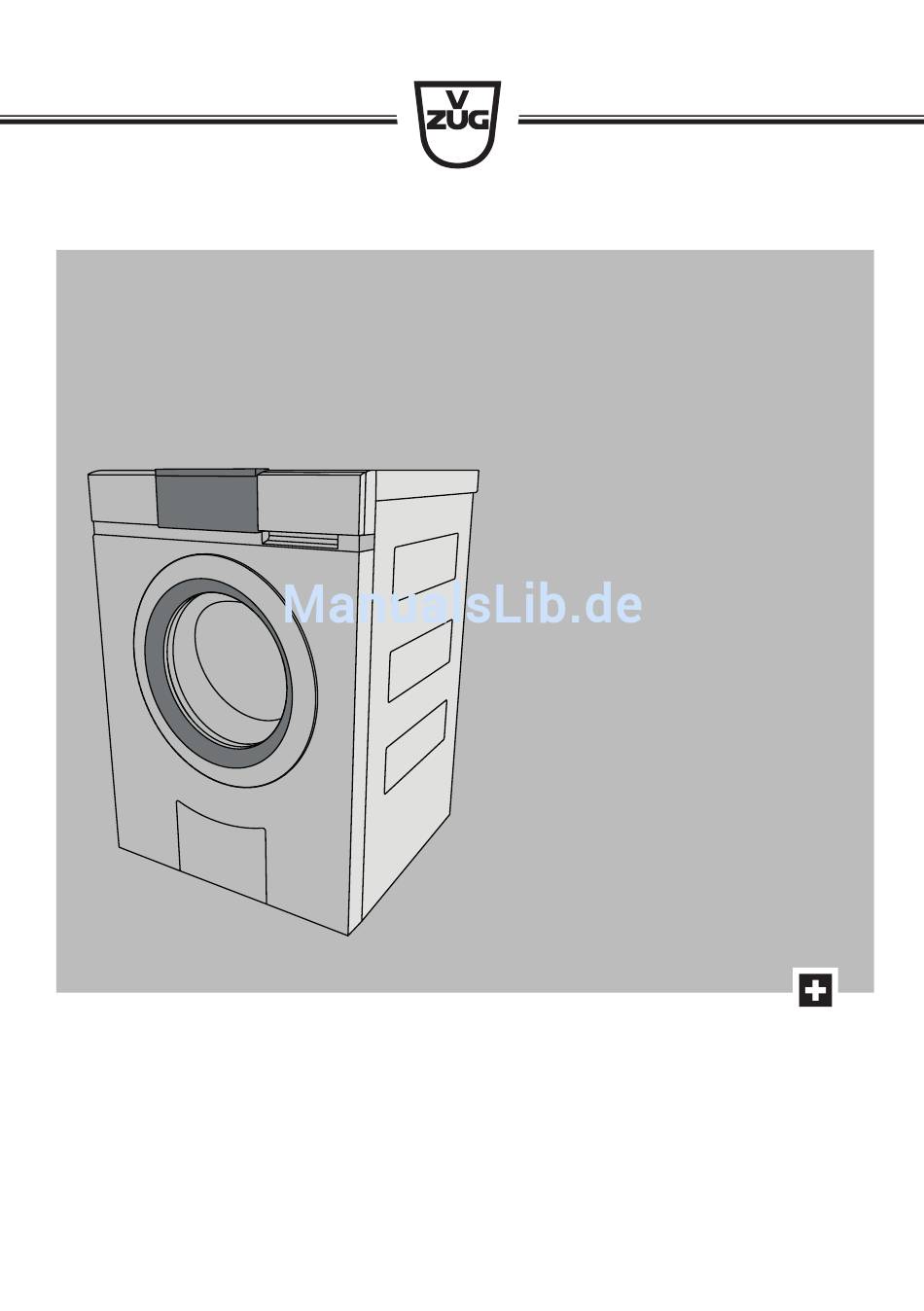

- Seite 1 Bedienungsanleitung Adora SLQ WP Waschmaschine...
-
Seite 2: Allgemeine Sicherheitshinweise
▪ Die Zugänglichkeit zur verwendeten Steckdose muss gewährleistet sein. Kontaktöffnungsweite ent- ▪ Reparaturen, Veränderungen oder Mani- sprechend den Bedingun- pulationen am oder im Gerät, insbeson- gen der Überspannungska- dere an Strom führenden Teilen, dürfen © V-ZUG AG, CH-6301 Zug, 2017... -
Seite 3: Bestimmungsgemässe Verwendung
Sicherheitshinweise nur durch den Hersteller, seinen Kun- Bestimmungsgemässe dendienst oder eine ähnlich qualifizierte Verwendung Person ausgeführt werden. Unsachge- mässe Reparaturen können zu schwe- Das Gerät ist nur zum Waschen von haus- ren Unfällen, Schäden am Gerät und an haltsüblichen Textilien mit Wasser und han- der Einrichtung sowie zu Betriebsstörun- delsüblichen, waschautomatentauglichen gen führen. -
Seite 4: Transportsicherung
▸ Wenig Waschmittel in Fach II füllen. spricht den ersten Stellen auf dem Typen- schild. Diese Bedienungsanleitung gilt für: ▸ Buntwäscheprogramm 60 °C ohne Wä- sche durchführen, um Fertigungsrück- Modell Adora SLQ WP stände zu entfernen. WAASLQ WP Fabrikationsnummer Produktfamilie 11014 Die Fabrikationsnummer (FN) befindet Ausführungsabweichungen sind im Text... -
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Gerätebeschreibung 6 Störungen selbst beheben 36 Geräteaufbau ........... 6 Störungsmeldungen ........ 36 Kontrolllampen und Tastenzustand..... 6 Weitere mögliche Probleme ....... 39 Bedien- und Anzeigeelemente ..... 7 Unbefriedigende Waschergebnisse .. 40 Programmübersicht 8 Ersatzteile 42 Koch- und Buntwaschprogramme.... 8 Technische Daten 43 Standard- und Extraprogramme.... 8 Hinweis für Prüfinstitute ....... 43 Textilarten ............ 9 Effizienteste Programme ...... 43 Zusatzfunktionen .......... -
Seite 6: Gerätebeschreibung Geräteaufbau
Gerätebeschreibung Geräteaufbau Waschmittelschublade (2) Ablaufbehälter (5) Bedienblende, schwenkbar Klappe für Flüssigwaschmittel/ Waschmittelschublade Öffner für Ablaufbehälter Gerätetür 10 Saugheber für Weichspüler Zirkulationsdüse 11 Öffner zur Notentriegelung Ablaufbehälter 12 Fremdkörperfalle 13 Typenschild/Fabrikationsnummer (FN) Vorwaschmittel, Fach I 14 Notentriegelung Hauptwaschmittel, Fach II Weichspüler, Fach Kontrolllampen und Tastenzustand Kontrolllampen Tastenzustand... -
Seite 7: Bedien- Und Anzeigeelemente
Bedien- und Anzeigeelemente Buntwäsche Temperatur wählen Türöffnung Favoriten 60°C Buntwäsche 60°C Buntwäsche 1 h 00 1 h 00 Ende 16 : 13 Ende 16 : 13 V-ZUG-Home Koch- und (modellabhängig) Buntwaschprogramme TouchDisplay Standard- und Textilarten Extraprogramme Start/Pause 10 EcoHybrid (siehe Schnellgang/... -
Seite 8: Programmübersicht
2 Programmübersicht Programmübersicht Für die korrekte Programmwahl beachten Sie bitte die Pflegesymbole auf den Etiketten Ihrer Wäsche, z. B. . Wolle und Textilien, die mit dem Pflegesymbol gekennzeichnet sind, dürfen nur mit der Zusatzfunktion «Handwäsche» gewaschen werden. Koch- und Buntwaschprogramme Tasten Programme Pflegesymbole Füllmenge... -
Seite 9: Textilarten
2 Programmübersicht Tasten Programme Pflegesymbole Füllmenge Gerätehygiene: Dampfreinigung ohne Wä- 0 kg sche. Schleudern: Nasse Wäsche wird geschleu- 1–8 kg dert. Es findet kein Waschgang statt. Textilarten Tasten Programme Füllmenge Buntwäsche: Standardprogramm 1–8 kg Hemden: Optimiert bezüglich Knitterbildung, enthält Dampfglät- max. -
Seite 10: Zusatzfunktionen
2 Programmübersicht Tasten Programme Füllmenge Schwarze Wäsche: Optimiertes Spülen mit höherem Wasser- 1–4 kg stand und längerer Spüldauer für dunkle Textilien. Schwarze Handwäsche: Optimiertes Spülen mit höherem Was- 1–2 kg serstand und längerer Spüldauer für dunkle Textilien, die mit Pflegesymbol gekennzeichnet sind. - Seite 11 2 Programmübersicht Tasten Zusatzfunktionen Füllmenge Dampfglätten: Deutlich reduzierte Knitterbildung. Dauer des Auflo- max. 2 kg ckerns: 60 Minuten. Wäsche ist warm und sollte rasch aufgehängt oder maschinell getrocknet werden. Die Schleuderdrehzahl ist auf 1000 U/min begrenzt. Schleuderdrehzahl: Die Schleuderdrehzahl kann verändert werden. Empfindliche Wäsche kann mit geringerer Drehzahl geschleudert werden.
-
Seite 12: Ecomanagement
2 Programmübersicht Tasten Zusatzfunktionen Füllmenge Biowaschen (Basiswaschmittel + Bleichmittel)/ Seifenwaschen (Enthärter + Seifenwaschmittel): Der Programmablauf wird an die Verwendung von Baukastenwaschmittel angepasst (siehe Seite 20). Start/Pause: Programme können durch Antippen der Taste gestartet oder unterbrochen werden. Bei einem Unterbruch setzt ein erneutes Antippen der Taste das Programm fort. -
Seite 13: Bedienung Vorbereitung
3 Bedienung Bedienung Vorbereitung ▸ Überprüfen, ob die Fremdkörperfalle richtig eingesetzt ist. ▸ Netzanschluss in eine geeignete Steckdose stecken. ▸ Wasserhahn öffnen. ▸ Taste drücken, um die Gerätetür zu öffnen. Wäsche einfüllen ▸ Bis zu maximal 8 kg trockene Wäsche einfüllen. voll: normal verschmutzte Koch- und Buntwäsche... -
Seite 14: Waschmittel Zugeben
3 Bedienung Waschmittel zugeben Flüssigwaschmittel Pulverwaschmittel ▸ Waschmittelschublade bis ▸ Waschmittelschublade bis zum Anschlag herauszie- zum Anschlag herauszie- hen. hen. ▸ Klappe a nach oben her- ▸ Klappe a nach oben her- ausziehen und in Position ausziehen und in Position 1 einsetzen. -
Seite 15: Waschmitteldosierung
3 Bedienung Waschmitteldosierung Überdosierung von Waschmittel kann zu starker Schaumbildung führen. Die Fol- ge: Schlechte Waschresultate, im Extremfall Geräteschaden. Die richtige Dosierung ist abhängig vom Verschmutzungsgrad der Wäsche, der Wäschemen- ge, der Wasserhärte und dem verwendeten Produkt. Beachten Sie die Dosierungsangaben der Hersteller. - Seite 16 3 Bedienung ▸ Taste für das gewünschte Pro- 60°C Buntwäsche 1 h 00 gramm antippen. Ende 16 : 13 Das gewählte Programm, die voraussichtliche Dauer, die voraussichtliche Uhrzeit bei Programmende und die wähl- baren Zusatzfunktionen wer- den angezeigt. Die Kontroll- 1200 lampe der wählbaren Taste blinkt.
-
Seite 17: Zusatzfunktionen Wählen
3 Bedienung Zusatzfunktionen wählen ▸ Taste für das gewünschte Pro- 60°C Buntwäsche 1 h 00 gramm antippen. Ende 16 : 13 Das gewählte Programm er- scheint. Alle wählbaren Zu- satzfunktionen werden ange- zeigt. Die Kontrolllampe der wählbaren Taste blinkt. 1200 ▸... -
Seite 18: Startaufschub
3 Bedienung Startaufschub Programmendezeit wählen In den Benutzereinstellungen muss unter «Startaufschubprogrammierung/OptiTime» die Opti- on «Programmende, OptiTime Aus» eingestellt sein. ▸ Taste für das gewünschte Pro- gramm antippen. ▸ Taste antippen. Programmende Nebenstehendes TouchDis- plays erscheint. ▸ Eingeben, um welche Uhrzeit das gewünschte Programm enden soll. -
Seite 19: Optitime
3 Bedienung 3.10 OptiTime In den Benutzereinstellungen muss unter «Startaufschubprogrammierung/OptiTime» die Opti- on « Programmende, OptiTime Ein» eingestellt sein. ▸ Taste für das gewünschte Pro- gramm antippen. ▸ Taste antippen. Programmende Nebenstehendes TouchDis- play erscheint. ▸ Eingeben, um welche Uhrzeit das gewünschte Programm enden soll. -
Seite 20: Bio-/Seifenwaschen
3 Bedienung 3.12 Bio-/Seifenwaschen Um Bio- oder Seifenwaschen zu starten, muss in den Benutzereinstellungen «Baukasten- waschmittel» eingeschaltet sein (siehe Seite 30). Bitte beachten Sie den Einfüllort von Basis- oder Seifenwaschmittel (siehe Seite 14). ▸ Taste für das gewünschte Pro- gramm antippen. ▸... -
Seite 21: Bei Eingeschalteter Kindersicherung
3 Bedienung 3.15 Bei eingeschalteter Kindersicherung Programm wählen Das Ein-/Ausschalten der Kindersicherung wird unter «Benutzereinstellungen» beschrieben. ▸ Gerätetür schliessen. Kindersicherung Nebenstehendes TouchDis- play erscheint. Code ▸ Die Ziffern 7, 3, 1 nacheinan- der antippen. ▸ Taste antippen. Das Gerät ist entriegelt. ▸... -
Seite 22: Gerätetür Während Des Waschens Öffnen
3 Bedienung 3.16 Gerätetür während des Waschens öffnen Das Öffnen der Gerätetür ist nur möglich, wenn die Kontrolllampe der Taste leuchtet. Hinweis: Während einer Unterbrechung der Stromversorgung kann die Gerätetür nur mittels Notentriegelung geöffnet werden (siehe Seite 35). Der Programmablauf wird nach einer sol- chen Unterbrechung automatisch fortgesetzt. -
Seite 23: Hygieneempfehlung
3 Bedienung «Automatische Türöffnung AUS» und «EcoManagement EIN» Nach dem Programmende erscheint während 60°C Buntwäsche ca. 20 Minuten nebenstehende Anzeige. 0 h 00 ▸ Taste antippen, um jederzeit die Gerätetür zu öffnen und Programmende die Wäsche zu entnehmen. Verbrauchswerte 0,9 kWh Spülstopp Die Wäsche bleibt im letzten Spülwasser liegen. -
Seite 24: Ecomanagement-Statistik
3 Bedienung 3.18 EcoManagement-Statistik Der Energie- und Wasserverbrauch kann vor dem Programmstart oder nach dem Programmende angezeigt werden. Letztes Programm anzeigen ▸ Taste antippen. Letztes Programm Der Energie- und Wasserver- brauch des letzten Programms wird angezeigt. Verbrauchswerte 0,9 kWh Gesamt- und Durchschnittsverbrauch anzeigen ▸... -
Seite 25: Favoriten
4 Favoriten Favoriten Zum einfachen Starten viel genutzter Programme. Hinweis: Das Definieren, Ändern oder Löschen eines Favoriten ist nur bei offener Gerätetür möglich. Favoriten definieren ▸ Taste antippen. ▸ Eine der Favoritentasten leer antippen. ▸ Programm und Zusatzfunk- tionen wählen. ▸... -
Seite 26: Favoriten Löschen
4 Favoriten Favoriten löschen ▸ Taste antippen. ▸ Das zu löschende Favoritenprogramm wählen. 60°C ▸ Taste antippen. Löschen Das Favoritenprogramm ist gelöscht. Favoriten starten ▸ Gerätetür schliessen. ▸ Taste antippen. ▸ Das gewünschte Favoritenprogramm wählen. 60°C ▸ Taste antippen. Das gewählte Programm startet. -
Seite 27: Benutzereinstellungen
5 Benutzereinstellungen Benutzereinstellungen Benutzereinstellungen können – falls kein Programm abläuft und keine Fehlermeldung an- gezeigt wird – verändert werden. Vorbereitung ▸ Taste antippen. Extra Nebenstehendes TouchDis- play wird angezeigt. 40° Standard Dampfglätten ▸ Taste antippen. ▸ Gewünschte Einstellungen und 60° Standard Imprägnieren Unterstufen auswählen und verändern. -
Seite 28: Verschmutzungsgrad
5 Benutzereinstellungen Schleuderdrehzahl Eine Erhöhung der Schleuderdrehzahl wird nur geeigneten Programmen zuge- ordnet. Eine Reduktion der Schleuder- drehzahl wird allen Programmen zuge- ordnet. 1600 AquaPlus ▪ Standard: Normaler Wasserstand. Standard ▪ mehr Wasser: Erhöhter Wasserstand. ▪ + 1 Spülen: 1 zusätzlicher Spülgang. ▪... -
Seite 29: Kindersicherung
5 Benutzereinstellungen EcoManagement Bei eingeschalteter Funktion erscheinen bei Programmbeginn die Verbrauchspro- gnosen, bei Programmende die tatsächli- chen Verbrauchswerte. Es können aus- serdem die gespeicherten Verbrauchs- werte gelöscht werden. Statistik Info Hygieneinfo Bei eingeschalteter Funktion wird immer dann ein Waschgang von mindestens Hygiene- 60 °C empfohlen, wenn aus hygieni- Info... -
Seite 30: Auflockern
5 Benutzereinstellungen 5.13 Weichwasser Bei eingeschalteter Funktion wird durch Anpassung auf sehr weiches Wasser Weich- starke Schaumbildung vermieden. wasser 5.14 Baukastenwaschmittel Bei eingeschalteter Funktion kann in der Zusatzfunktion «Vorwaschen» die ge- Baukasten- wünschte Waschmittelart ausgewählt waschmittel werden. 5.15 Silent Bei eingeschalteter Funktion sind Pro- gramme mit der Zusatzfunktion «EcoHy- brid optimal»... -
Seite 31: Werkeinstellungen
Der Tastenton kann ein – und ausge- schaltet werden. Der Tastenton der Tas- kann nicht ausge- schaltet werden. 5.20 V-ZUG-Home Bedienen V-ZUG-Home ist nur sichtbar, wenn die- und Anzeigen se Option eingebaut ist. Alle detaillierten Einstellungen sind in der Bedienungsan- Anzeigen leitung «V-ZUG-Home» beschrieben. 5.21... -
Seite 32: Pflege Und Wartung
6 Pflege und Wartung Pflege und Wartung Bei richtiger Waschmitteldosierung reinigt sich das Innere des Gerätes von selbst. Waschmit- telrückstände sofort mit einem weichen Tuch wegwischen, um Flecken zu vermeiden. Waschmittelschublade reinigen (nach Bedarf) Waschmittelfächer reinigen ▸ Waschmittelschublade bis zum Anschlag herausziehen, Entriegelung nach links drücken und Waschmittelschublade ganz herausziehen. -
Seite 33: Notentleerung
6 Pflege und Wartung Notentleerung Das Wasser im Gerät kann heiss sein. Verbrühungsgefahr! Vor einer Notentlee- rung abkühlen lassen. Befindet sich bei verstopftem Wasserablauf, blockierter Ablaufpumpe, während einer Be- triebsstörung oder eines Stromunterbruchs noch Wasser im Gerät, muss dieses wie folgt ab- gelassen werden: ▸... -
Seite 34: Fremdkörperfalle Reinigen
6 Pflege und Wartung Fremdkörperfalle reinigen Hinweis: Fremdkörperfalle in regelmässigen Abständen reinigen sowie immer nach dem Wa- schen von z. B. Tierdecken oder anderen, stark flusenbildenden Wäscheteilen. ▸ Gerätetür öffnen. ▸ Restwasser ablassen (siehe Seite 33). ▸ Fremdkörper (Knöpfe, Münzen usw.) aus dem Bereich des Flügelra- des 1 entfernen. -
Seite 35: Gerätetür Bei Stromausfall Öffnen
6 Pflege und Wartung Gerätetür bei Stromausfall öffnen Warten Sie, bis die Wäschetrommel ganz stillsteht. Eine sich noch drehende Wä- schetrommel stellt eine erhebliche Verletzungsgefahr dar. ▸ Wasserhahn schliessen und Gerät vom Stromnetz trennen. ▸ Ablaufbehälter durch Andrücken im unteren Bereich oder mithilfe der Klappe für Flüssigwaschmittel öffnen. -
Seite 36: Störungen Selbst Beheben
7 Störungen selbst beheben Störungen selbst beheben Folgende Störungen können Sie unter Umständen selbst beheben. Ist das nicht möglich, no- tieren Sie sich die komplette Störungsmeldung (Meldung, F- und E-Nummer) und rufen Sie den Service an. Störungsmeldungen Anzeige mögliche Ursache Behebung ▪... - Seite 37 7 Störungen selbst beheben Anzeige mögliche Ursache Behebung F6/E77 ▪ Der Leckwasserschutz ▸ Wasserhahn schliessen. wurde ausgelöst. siehe Anleitung ▸ Komplette Störungsmeldung sowie FN FN XXXXX XXXXXX des Gerätes notieren. ▸ Taste antippen. ▸ Service anrufen. FXX/EXX ▪ Verschiedene Situationen ▸...
- Seite 38 7 Störungen selbst beheben Anzeige mögliche Ursache Behebung Schaum im Haupt- ▪ Bei sehr starker Schaum- ▸ Waschmitteldosierung beim nächsten waschen: bildung wird das Pro- Waschgang verringern. Spülen verlängert gramm automatisch um ▸ Waschmitteldosierung an die Wasser- einen Spülgang erweitert. härte anpassen (siehe Seite 15).
-
Seite 39: Weitere Mögliche Probleme
7 Störungen selbst beheben Weitere mögliche Probleme Problem mögliche Ursache Behebung Die Wäsche ist ▪ Die eingestellte Schleu- ▸ Schleuderdrehzahl beim nächsten nicht oder nur un- derdrehzahl ist zu nied- Waschgang erhöhen (siehe Seite 28). genügend ge- rig. schleudert worden. ▪... -
Seite 40: Unbefriedigende Waschergebnisse
7 Störungen selbst beheben Problem mögliche Ursache Behebung Rückstände von ▪ Feuchtes oder verklump- ▸ Waschmittel trocken lagern. Pulverwaschmittel tes Waschmittel. im Waschmittel- ▪ Waschmittelfach ist ▸ Waschmittelfach vor dem Einfüllen tro- fach. feucht und es wurde ein cken reiben. Startaufschub gewählt. - Seite 41 7 Störungen selbst beheben Ergebnis mögliche Ursache Behebung Graue Rückstände ▪ Rückstände von Fett- und ▸ Waschmitteldosierung erhöhen. auf der Wäsche Schmutzteilen. ▸ Vollwaschmittel verwenden. ▪ Seifen- oder Fettläuse ▸ Waschmitteldosierung der Wasserhär- te und dem Verschmutzungsgrad der Wäsche anpassen (siehe Seite 15). ▪...
-
Seite 42: Ersatzteile
8 Ersatzteile Ergebnis mögliche Ursache Behebung Riss-/Lochbildung ▪ Wäschestücke mit offe- ▸ Reissverschlüsse und Haken vor dem nen Reisverschlüssen Waschen schliessen. oder Haken wurden mit- ▸ Empfindliche Wäschestücke in einem gewaschen. Wäschesack oder Kissenbezug wa- schen. ▸ Taschen von innen nach aussen dre- hen. -
Seite 43: Technische Daten
9 Technische Daten Technische Daten Abmessungen Schleuderdrehzahl Höhe 85 cm 400, 600, 800, 1000, 1200, 1400, 1600 U/min Breite 59,5 cm Tiefe 62,5 cm Gewicht 84 kg Elektrischer Anschluss Förderhöhe Pumpe 1,2 m Siehe Typenschild: Füllmenge 8 kg Trockenwäsche ▸ Ablaufbehälter öffnen. Das Typenschild befindet sich neben der Fremdkör- Sanitäranschluss perfalle. -
Seite 44: Verbrauchswerte
9 Technische Daten Verbrauchswerte Die angegebenen Verbrauchsdaten und Programmdauern sind Richtwerte. Sie beziehen sich auf die maximale Füllmenge und können sich ändern, z. B. bei Frottierwäsche, sehr kaltem Zulaufwasser, dem gewählten Verschmutzungsgrad oder bei kleineren Füllmengen. Die ange- zeigte Restdauer und die Uhrzeit bei Programmende passen sich dabei an. Koch- und Buntwaschprogramme Programm Beladung... -
Seite 45: Produktdatenblatt
1200 1h50 40 °C Schwarze Handwä- 1h05 sche 20 °C Werkeinstellung Produktdatenblatt Gemäss EU-Verordnung Nr. 1061/2010 Marke V-ZUG AG Die Modellkennung entspricht den ersten Stellen auf dem 11014 Typenschild. Nennkapazität Baumwollwäsche bei vollständiger Befül- lung Energieeffizienzklasse A+++ Energieverbrauch von x kWh/Jahr kWh/Jahr... -
Seite 46: Vas Vibration Absorbing System
9 Technische Daten Schleudereffizienzklasse X auf einer Skala von G (gerings- te Effizienz) bis A (höchste Effizienz) Maximale Schleuderdrehzahl U/min 1600 Restfeuchte Standard-Baumwollprogramme ³ Baumwolle 60 °C Baumwolle 40 °C Programmdauer des Standardprogramms «Baumwolle 60 °C» bei vollständiger Befüllung Programmdauer des Standardprogramms «Baumwolle 60 °C»... -
Seite 47: Tipps Rund Ums Waschen
10 Tipps rund ums Waschen Tipps rund ums Waschen 10.1 Energie und Wasser sparen ▪ Die maximale Füllmenge der jeweiligen Programme möglichst ausnutzen. ▪ Nur bei besonders schmutziger Wäsche oder hartnäckigen Flecken «Vorwaschen» oder «Einweichen» wählen. ▪ Für leicht verschmutzte Wäsche ohne Flecken das Hauptwaschprogramm «20 °C» oder die Zusatzfunktion «Sprint»... -
Seite 48: Entsorgung
11 Entsorgung Entsorgung 11.1 Verpackung Kinder dürfen auf keinen Fall mit Verpackungsmaterial spielen, da Verletzungs- bzw. Erstickungsgefahr besteht. Verpackungsmaterial sicher lagern oder auf um- weltfreundliche Weise entsorgen. 11.2 Sicherheit Machen Sie das Gerät unbenutzbar, damit Unfälle durch unsachgemässe Verwendung (z. B. durch spielende Kinder) vermieden werden: ▸... -
Seite 49: Notizen
Notizen... -
Seite 52: Kurzanleitung
Allgemeine Anfragen, Zubehör, Service- Werksgarantie des Gerätes. Für die Regis- vertrag trierung sowie für Kontaktaufnahmen mit V- Gerne hilft Ihnen V-ZUG bei allgemeinen ZUG bei Betriebsstörungen benötigen Sie administrativen und technischen Anfragen, die Fabrikationsnummer (FN) und die Ge- nimmt Ihre Bestellungen für Zubehör und rätebezeichnung.
