V-ZUG AG
Waschautomat
Adora L
Bedienungsanleitung

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für V-ZUG Adora L series

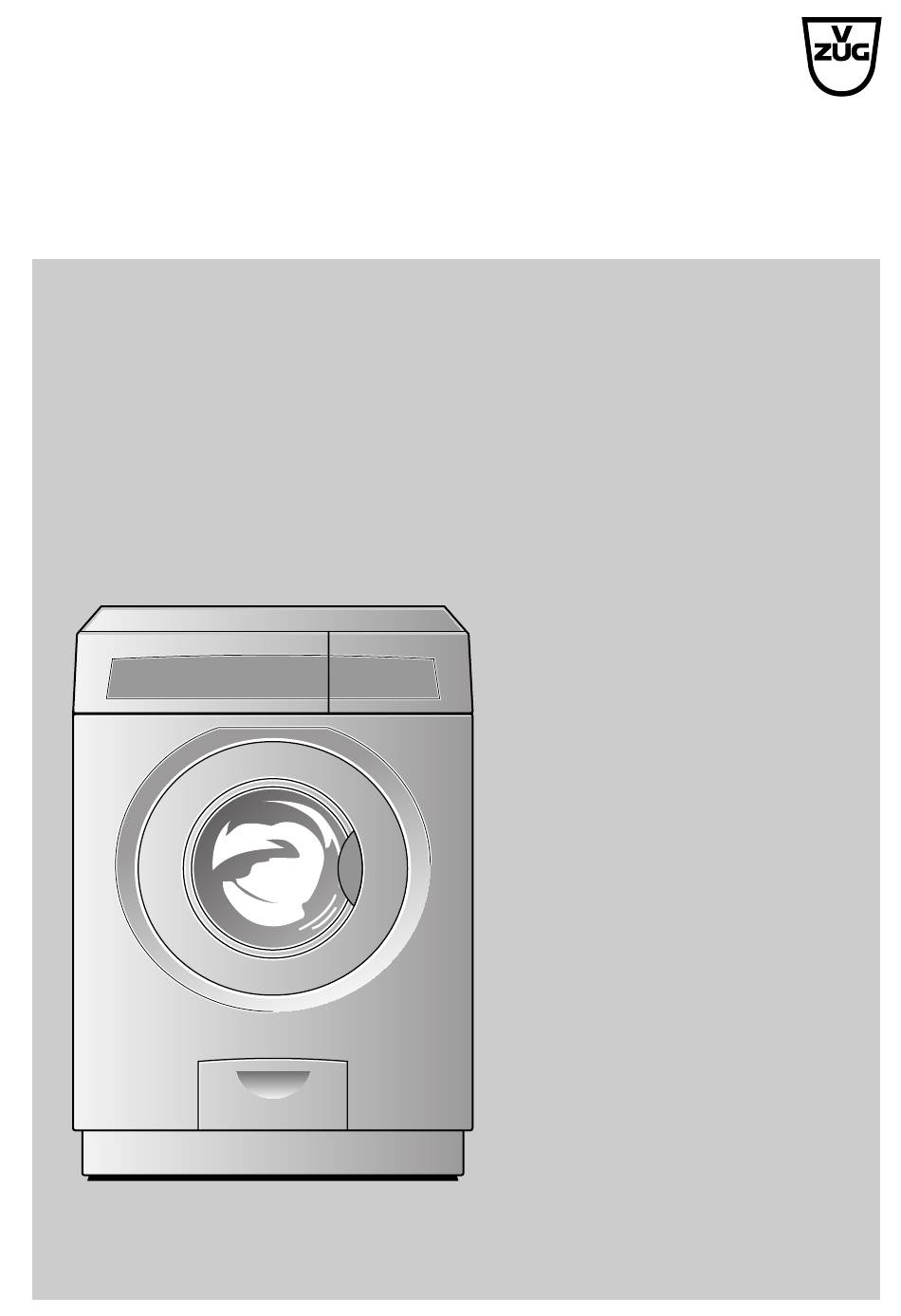

  • Seite 1 V-ZUG AG Waschautomat Adora L Bedienungsanleitung...
  • Seite 2: Änderungen

    Umschlagseite. Änderungen Text, Bild und Daten entsprechen dem technischen Stand zur Zeit des Drucktermins. Änderungen im Sinne der Weiter- entwicklung sind vorbehalten. Ausführungsarten und Bezeichnungen Die vorliegende Bedienungsanleitung gilt für folgende Modelle: Modell-Nr. © V-ZUG AG, CH-6301 Zug, 2001...
  • Seite 3: Inhaltsverzeichnis

    Inhalt Wichtige Hinweise Ihr Gerät Beschreibung Geräteaufbau Bedienungs- und Anzeigeelemente Programmtabellen Funktionen Kindersicherung Waschen Gerät vorbereiten/füllen Waschprogramm wählen Waschen beenden Anzeigen Pflege und Wartung Störungen/Probleme Anhang Tips rund ums Waschen Programm-Festwerte einstellen Technische Daten Stichwortverzeichnis Reparatur-Service...
  • Seite 4: Wichtige Hinweise

    Wichtige Hinweise Ihre Bedienungsanleitung Bewahren Sie die Bedienungsanleitung zusammen mit dem Gerät auf, um je- derzeit nachschlagen zu können. Geben Sie die Bedienungsanleitungen wie auch die Installationsanleitung zusammen mit dem Gerät weiter, falls Sie dieses verkaufen oder Dritten überlassen, damit der neue Besitzer sich über die richtige Bedienung des Gerätes und die diesbezüglichen Hinweise informieren kann.
  • Seite 5 ... Wichtige Hinweise • Nehmen Sie das Gerät nicht in Betrieb wenn – die Trommel nicht frei schwingen kann (versuchen Sie, die Trommel von Hand zu bewegen; wenn diese keine Federbewegung aufweist, ist die Transportsicherung noch nicht entfernt worden, siehe Seite 9), –...
  • Seite 6 ... Wichtige Hinweise gefahr); waschen Sie Stoffe, die solche Substanzen enthalten zuerst mit Wasser von Hand bzw. lassen Sie Lösungsmittel vollständig verdunsten. – Textilien, die Metallverstärkungen enthalten (Gefahr von Beschädi- gungen). – Turnschuhe, Taucheranzüge, Rucksäcke, grosse Schlafsäcke und Duvets, Teppiche etc. •...
  • Seite 7 ... Wichtige Hinweise • Wenn mit hohen Temperaturen gewaschen wird, ist das Glas der Einfülltür heiss. Nicht berühren! • Beim Öffnen der Wasserwege, z.B. Grobfilter, während des Betriebs oder beim gewaltsamen Öffnen der Einfülltür besteht Verbrühungsgefahr. • Nicht in die sich drehende Trommel greifen. •...
  • Seite 8: Ihr Gerät

    Ihr Gerät Beschreibung • Fassungsvermögen 5 kg Trockenwäsche • 5 Programme mit Sparautomatik • Zusatzprogramme – Schonprogramm – Vorwaschen • Zusatzfunktionen – Temperaturwahl – Schleuderdrehzahl-Wahl/Spülstopp – Schnellgang • Sonderprogramm Seifenwaschen • Waschtemperatur- und Schleuderdrehzahlanzeige • Programmstandsanzeige • Hinweis- und Störungsanzeige •...
  • Seite 9: Geräteaufbau

    ... Ihr Gerät Geräteaufbau 1 Bedienungs- und Anzeigeelemente 2 Waschmittel-Schublade 3 Einfülltür 4 Türverschluss 5 Klappe vor Grobfilter Waschmittel-Schublade mit: c b1 b a Vorwaschmittelfach b Hauptwaschmittelfach mit Klappe b1 für flüssige Waschmittel c Textilveredlerfach Wichtig: Vor der ersten Inbetriebnahme ist die Transportsicherung durch den Lieferanten (Sanitär-, Elektroinstallateur) zu entfernen.
  • Seite 10: Bedienungs- Und Anzeigeelemente

    ... Ihr Gerät Bedienungs- und Anzeigeelemente 19 20 21 22 11 12 13 14 16 17 Tasten Steptaste Programme mit Kontrollampe Steptaste Zusatzprogramme mit Kontrollampe Taste Temperatur (Energie sparen) Taste Schleuderdrehzahl/Spülstopp Taste Schnellgang/Programmende Anzeigen 11 Programm Kochwäsche 95 °C 12 Programm Buntwäsche 60 °C 13 Programm Buntwäsche 40 °C 14 Programm Sportwäsche 40 °C 15 Programm Wolle 30 °C...
  • Seite 11: Programmtabellen

    ... Ihr Gerät Programmtabellen Hinweise: • Für die Programmwahl ist das auf der Wäsche angebrachte Pflegesymbol zu beachten. • Beachten Sie zur Bedienung die nachfolgenden Kapitel, wenn Sie mit Ihrem Waschautomaten noch nicht vertraut sind. Pflegesymbole, Wäscheart (Füllmenge) Strom- Wasser- Schleu- Dauer Programmwahl (Steptaste so oft...
  • Seite 12 ... Ihr Gerät Pflegesymbole, Wäscheart Strom- Wasser- Schleu- Dauer Programmwahl (Steptaste so oft verbrauch verbrauch dern antippen, bis Anzeigen leuchten) ca. kWh ca. Liter U/min Minute Buntwäsche 60 °C pflegeleicht (2,5 kg) Pflegeleichte Baumwolle, bügelfreie Mischgewebe, z.B. Hemden, Blusen ohne Vorwaschen Buntwäsche 40 °C (5 kg) Farbige Baumwolle nicht temperatur-...
  • Seite 13 ... Ihr Gerät Pflegesymbole, Wäscheart (Füllmenge) Strom- Wasser- Schleu- Dauer Programmwahl (Steptaste so oft verbrauch verbrauch dern antippen, bis Anzeigen leuchten) ca. kWh ca. Liter U/min Minute Wolle 30 °C (1,5 kg) Schonende Behandlung von Wolle und anderen heiklen Textilien. Nur für Wolle, die filzfrei ausgerüstet und als «maschi- nenwaschbar»...
  • Seite 14 ... Ihr Gerät Sonderbehandlungen Pflegesymbole, Wäscheart Strom- Wasser- Schleu- Dauer Programmwahl (Steptaste so oft antip- verbrauch verbrauch dern pen bis Anzeigen leuchten, dann mit ca. kWh ca. Liter U/min Minute Taste Schnellgang Programmteil anwählen) Kurzspülen, Veredeln, Stärken, Imprägnieren Jeweiliges Mittel in Textilveredlerfach geben «normal», z.B.
  • Seite 15: Funktionen

    ... Ihr Gerät Funktionen Programme Mit der Steptaste Programme können Programme gewählt werden (die Anzeige des entsprechenden Symbols leuchtet). Zusatzprogramme Mit der Steptaste Zusatzprogramme können folgende Zusatzprogramme gewählt werden (Anzeige des entsprechenden Symbols leuchtet): Symbol Funktion Schonprogramm Das Schonprogramm kann dem jeweiligen Programm zuge- schaltet werden.
  • Seite 16 ... Ihr Gerät Taste Funktion Schleuderdrehzahl Die Schleuderdrehzahl kann in Schritten von 200 Umdre- hungen pro Minute verändert werden. Damit kann empfindliche Wäsche schonender geschleudert werden. Allerdings verlängern sich dabei die Trocknungs- zeiten (erhöhter Energieverbrauch beim maschinellen Trocknen). Spülstopp Bei der Verringerung der Schleuderdrehzahl bis auf Null (die Anzeige erlischt), stoppt das Programm nach dem letzten Spülen und die Wäsche bleibt im Spülwasser liegen.
  • Seite 17: Kindersicherung

    ... Ihr Gerät Kindersicherung Die Kindersicherung soll ein zufälliges Starten oder Löschen eines Programmes durch Kleinkinder verhindern. Einschalten und Ausschalten der Kindersicherung Bei geöffneter Einfülltür Taste Temperatur drücken und halten, dann zusätzlich Taste Schnellgang antippen. • Kindersicherung ausgeschaltet • Kindersicherung eingestellt •...
  • Seite 18: Programm Wählen

    ... Ihr Gerät Programm wählen Steptaste Programm drücken und halten, dann zusätzlich Taste Schnell- gang antippen. • Damit ist der Einstieg erfolgt. Die weitere Bedienung kann nun bis zum Programmstart (in 20 Sek.) ohne Berücksichtigung der Kindersicherung erfolgen. Bedienung bei laufendem Programm und aktiver Kindersicherung Temperatur/Schleuderdrehzahl ändern Taste Temperatur bzw.
  • Seite 19: Waschen

    Waschen Gerät vorbereiten/füllen Vorbereitung Gegebenenfalls Netzstecker einstecken oder Wandschalter einschalten. Wasserhahn öffnen. Beladen Einfülltür öffnen: Am Türverschluss ziehen und Tür öffnen. (Falls kurz vorher ein Waschpro- gramm gelaufen ist, kann die Tür noch verriegelt sein. Sie wird erst 2 Minuten nach Programmende entriegelt.)
  • Seite 20 ... Waschen Trockene Wäsche einfüllen: – Bei normal beschmutzter Koch- und Buntwäsche die Trommel ganz füllen. – Bei stark beschmutzter Koch- und Buntwäsche die Trommel ¾ füllen. – Bei pflegeleichter Baumwolle, weissen und farbigen Synthetics sowie Mischgewebe die Trommel ½ füllen. –...
  • Seite 21: Vorwaschmittel

    ... Waschen Waschmittel zugeben Waschmittel-Schublade bis zum Anschlag herausziehen. Waschmittel und evtl. Textilveredler folgen- dermassen zugeben: Vorwaschmittel: Fach (rechtes Fach) (nur wenn Vorwaschen gewählt wird) Hauptwaschmittel/flüssiges Waschmittel: Fach (mittleres Fach) Hinweis für das Seifenwaschen: Seifen-Waschmittel in Fach (mittleres Fach), Enthärter in Fach (rechtes Fach) geben (siehe «Programm-Festwerte einstellen»...
  • Seite 22 ... Waschen Bei der Verwendung von pulverförmigen Waschmitteln muss der Schieber 1 geöffnet sein (Schieber nach oben klappen und nach hinten schieben). Bei der Verwendung von flüssigen Wasch- mitteln muss der Schieber 1 geschlossen sein (Schieber nach vorne ziehen, nach unten klappen und leicht andrücken).
  • Seite 23: Waschprogramm Wählen

    ... Waschen Waschprogramm wählen Um das Waschen zu starten, muss zuerst ein Programm gewählt werden. An- schliessend können Zusatzfunktionen zugeschaltet werden. Wird danach wäh- rend 20 Sekunden keine Taste mehr angetippt, beginnt das gewählte Programm automatisch. Hinweis: Suchen Sie das für Ihre Wäscheart geeignete Programm anhand der «Programmtabellen»...
  • Seite 24 ... Waschen Hinweis: Ist das Gerät auf «Seifenwaschprogramme» eingestellt, wird durch viermaliges Antippen der Steptaste Zusatzprogramme ein Seifenwaschpro- gramm gewählt, Anzeige SE (siehe «Programm-Festwerte einstellen» Seite 40). Waschtemperatur reduzieren Taste Temperatur ein- oder mehrmals antippen. • Die neue Waschtemperatur wird angezeigt. Die Waschtemperatur kann auch während eines laufenden Waschprogramms reduziert werden.
  • Seite 25 ... Waschen Falsche Eingabe korrigieren Bevor das Programm gestartet ist, d.h. innerhalb von 20 Sekunden nach der Programmwahl: Erneut Steptaste Programme antippen. • Alle Einstellungen sind gelöscht und die Kontrollampe der Steptaste Zusatzprogramme blinkt wieder. Eine neue Wahl kann erfolgen. Wenn das Programm schon gestartet hat: Programm abbrechen, wie nachfolgend beschrieben.
  • Seite 26: Waschen Beenden

    ... Waschen Waschen beenden Aus Sicherheitsgründen ist die Einfülltür mit einer zusätzlichen thermischen Verriegelung ausgerüstet, d.h. sie kann erst ca. 2 Minuten nach Ablauf des Programmes geöffnet werden. Die Wartezeit kann je nach Programmstand, Temperatur oder Wasserstand auch länger sein. Das Ende eines Wasch- programmes wird wie folgt signalisiert: •...
  • Seite 27 ... Waschen – entleeren mit anschliessendem Schleudern Taste Schnellgang einmal antippen. • Die Wäsche wird mit der für das abgelaufene Programm vorgesehenen Drehzahl geschleudert. – entleeren ohne Schleudern Taste Schnellgang zweimal antippen. – entleeren mit anschliessendem Schleudern und kontrollieren/ ändern der Schleuderdrehzahl Taste Schleuderdrehzahl ein-/ mehrmals antippen.
  • Seite 28: Anzeigen

    Anzeigen In diesem Kapitel wird die Bedeutung einiger Anzeigen näher erläutert. Kontrollampen Kontrollampen befinden sich im Tastenfeld der Steptaste Programme und der Steptaste Zusatzprogramme: • Kontrollampe der Steptaste Programme blinkt: Zeigt während 20 Sekunden nach Schliessen der Einfülltür an (bei eingeschaltetem Strom), dass das Gerät zur Programm- wahl bereit ist.
  • Seite 29 ... Anzeigen Schleudern leuchtet nicht = Spülstopp gewählt Weist während dem Ablauf eines Programmes darauf hin, dass durch Reduktion der Schleuderdrehzahl auf Null Spülstopp gewählt wurde, d.h. nach dem Weichspülen verbleibt die Wäsche im letzten Spülwasser, siehe «Waschen beenden» Seite 26. Schleudern blinkt = im Spülstopp Weist darauf hin, dass sich das...
  • Seite 30: Digitalanzeige

    ... Anzeigen Digitalanzeige • Waschtemperatur Nach Wahl eines Programmes wird die Waschtempe- ratur angezeigt. Dies wird durch das leuchtende Symbol °C verdeutlicht. • Schleuderdrehzahl Nach Antippen der Taste Schleuderdrehzahl/Spülstopp wird während 3 Sekunden die Schleuderdrehzahl angezeigt. Anzeige 00 leuchtet. • Kindersicherung Kindersicherung ist eingeschaltet, siehe «Kindersicherung»...
  • Seite 31: Pflege Und Wartung

    Pflege und Wartung Reinigung des Gerätes Bei richtiger Dosierung der Waschmittel reinigt sich das Innere des Gerätes von selbst. Das Äussere von Zeit zu Zeit mit einem feuchten Tuch abwischen und nachtrocknen. Waschmittelrückstände auf Chromstahl sofort wegwischen, um Flecken zu vermeiden. Reinigung der Waschmittel-Schublade Bei normaler Dosierung reinigen sich diese Fächer durch das einfliessende Wasser.
  • Seite 32: Notentleerung

    ... Pflege und Wartung Notentleerung Wenn sich bei verstopftem Wasserablauf, blockierter Ablaufpumpe, während einer Betriebsstörung oder einem Stromunterbruch noch Wasser im Gerät befin- det, kann dieses wie folgt abgelassen werden. Achtung! Das Wasser im Gerät kann heiss sein, Verbrühungsgefahr. Vor einer Notentleerung Wasser abkühlen lassen. Klappe 1 vor dem Grobfilter nach unten klappen.
  • Seite 33: Reinigung Des Grobfilters

    ... Pflege und Wartung Reinigung des Grobfilters Zur Kontrolle auf Fremdkörper (1–2mal jährlich) oder bei einer Störung im Ab- lauf kann die Laugenpumpe wie folgt geöffnet werden. Netzstecker ausziehen oder Wandschalter ausschalten. Wasserhahn schliessen. Wasser ablassen, siehe «Notentleerung» Seite 32. Grobfilter nach links herausdrehen und reinigen.
  • Seite 34: Störungen/Probleme

    Störungen/Probleme Alarm- und Fehleranzeigen Alarm- und Fehleranzeigen blinken, wenn das Gerät die von ihm verlangte Funktion nicht ausführen kann. Alarm- und Fehleranzeigen werden mit einem Buchstaben und einer Zahl dargestellt. Wassermangel Alarmanzeige «A9» blinkt. Mögliche – Wasserhahn nicht geöffnet. Ursachen –...
  • Seite 35 ... Störungen/Probleme Anzeige «Fx» Fehleranzeige «Fx» blinkt. Das Gerät zeigt eine Betriebsstörung an. Vorgehen Fehleranzeige mit Taste Schnellgang quittieren, danach das Programm neu wählen. Wenn keine Strom für ca. 1 Minute unterbrechen (Netzstecker aus- Reaktion erfolgt ziehen oder Wandschalter ausschalten). Strom wieder einschalten und prüfen, ob das Gerät betriebsbereit ist (Kontrollampen der Steptaste Programme muss bei ge- schlossener Tür bzw.
  • Seite 36: Diverse Probleme

    ... Störungen/Probleme Diverse Probleme Zu starke Schaumbildung Diese wurde evtl. durch Überdosierung des Waschmittels verursacht. Bitte überprüfen Sie beim nächsten Waschen die Dosierung. Waschmittelrückstände in der Waschmittel-Schublade Wenn die Fächer der Waschmittel-Schublade feucht sind, können die Waschmittel beim Einfüllen ankleben und Rückstände hinterlassen. Das Ankleben kann im allgemeinen verhindert werden, wenn die Fächer vor dem Einfüllen trockengewischt werden.
  • Seite 37: Anhang

    Anhang Tips rund ums Waschen Allgemeines • Farbige und weisse Textilien nicht zusammen waschen. • Taschen von Kleidungsstücken leeren bzw. umdrehen und Fremdkörper (Münzen, Nägel, Büroklammern usw.) entfernen. • Taschen von Arbeitskleidern aus der Metallindustrie ausbürsten (Metallspäne verursachen Wäscheschäden oder Rostflecken). •...
  • Seite 38 ... Anhang Seide, Kunstseide und Kunstfasern ertragen normalerweise kein maschinelles Waschen. Pflegesymbole beachten! Wolle, die nicht filzfrei ausgerüstet und als «Handwäsche » gekenn- zeichnet ist, darf nur dann in der Maschine gewaschen werden, wenn zum Programm Wolle das Schonprogramm zugeschaltet wird. Woll-/Feinwaschmittel verwenden.
  • Seite 39 ... Anhang Flüssige Waschmittel Flüssige Waschmittel können nur für das Hauptwaschen verwendet werden. Sie sind zudem nur für Waschtemperaturen von 30 – 60 °C geeignet. Bei den 95 °C-Programmen haben sie eine geringere Waschwirkung, da sie keine Bleichmittel enthalten. Hinweis: Mit Vorteil werden flüssige Waschmittel bei den Programmen Wolle, Sportwäsche und bei Schonprogrammen eingesetzt.
  • Seite 40: Programm-Festwerte Einstellen

    ... Anhang Programm-Festwerte einstellen Die werkseitigen Programm-Festwerte «Plus Wasser» und «Seifenwasch- programme» können vom Benützer verändert und speziellen Bedürfnissen angepasst werden. Hinweis: Die Einstellungen der Programm-Festwerte und der Kindersicherung können bei Bedarf durch den Kundendienst blockiert, d.h. vor weiteren Ände- rungen geschützt werden.
  • Seite 41 ... Anhang Seifenwaschprogramme Für das Waschen mit Seifenwaschmitteln müssen spezielle Seifenwaschpro- gramme eingestellt werden. Dabei sind nur Programme ohne Vorwa- schen möglich, weil der Vorwaschmittelfach der Waschmittel-Schublade für den Wasserenthärter benötigt wird. Bei geöffneter Einfülltür Steptaste Zusatzprogramme drücken und halten, dann zusätzlich Taste Schnellgang ein-/mehrmals antippen. •...
  • Seite 42: Technische Daten

    ... Anhang Technische Daten Höhe 85 cm Breite 59,5 cm Tiefe 60 cm Gewicht 80 kg Anschluss Wasserzuleitung Kaltwasser G3/4“ erlaubter Druck Wasserzuleitung 1 – 6 bar Max. Förderhöhe der Laugenpumpe Anschluss-Spannung 230 V 1/N/PE 50 Hz Leistung Heizung 2000 W Anschlusswert 2300 W Absicherung 10 A...
  • Seite 43: Stichwortverzeichnis

    Stichwortverzeichnis Programmanzeigen 28 Anzeigen 28 Programme 15 Programmende 16 Programm-Festwerte einstellen 40 Bedienungs- und Programmschritte abwählen 25 Anzeigeelemente 10 Programmstandsanzeige 28 Digitalanzeige 30 Reinigung des Gerätes 31 Reparatur-Service 47 Eingabe korrigieren 25 Entladen 26 Schleuderdrehzahl 16 Entsorgung 7 Schleuderdrehzahl reduzieren/erhöhen 24 Fehleranzeigen 34 Schnellgang 16 Funktionen 15...
  • Seite 44 ... Stichwortverzeichnis Waschmittel zugeben 21 Wichtige Hinweise 4 Waschmitteldosierung 38 Waschprogramm wählen 23 Zusatzfunktionen 15 Waschtemperatur reduzieren 24 Zusatzprogramme 15 Wassereinlauf-Filter 31...
  • Seite 45 Notizen...
  • Seite 46 ... Notizen...
  • Seite 47: Reparatur-Service

    – Auf der Frontabdeckung unterhalb der Waschmittel-Schublade. (Waschmittel- Schublade ganz herausziehen.) Bei Betriebsstörungen erreichen Sie unter der Gratis-Telefon- nummer 0800 850 850 das nächste Service-Center der V-ZUG AG. Um unnötige Fehlermeldungen zu vermeiden, prüfen Sie bitte vor der Anforderung eines Servicemonteurs, ob: –...
  • Seite 48 Waschmittelschublade reinigen Einfülltür anlehnen 10 Wasserhahn zu/Strom aus Aber lesen Sie bitte zuerst die wichtigen Hinweise auf Seite 4! V-ZUG AG, Industriestrasse 66, 6301 Zug Tel. 041 767 67 67, Fax 041 767 61 61 vzug@vzug.ch, www.vzug.ch J251.10-1 Service-Center: Tel. 0800 850 850...
