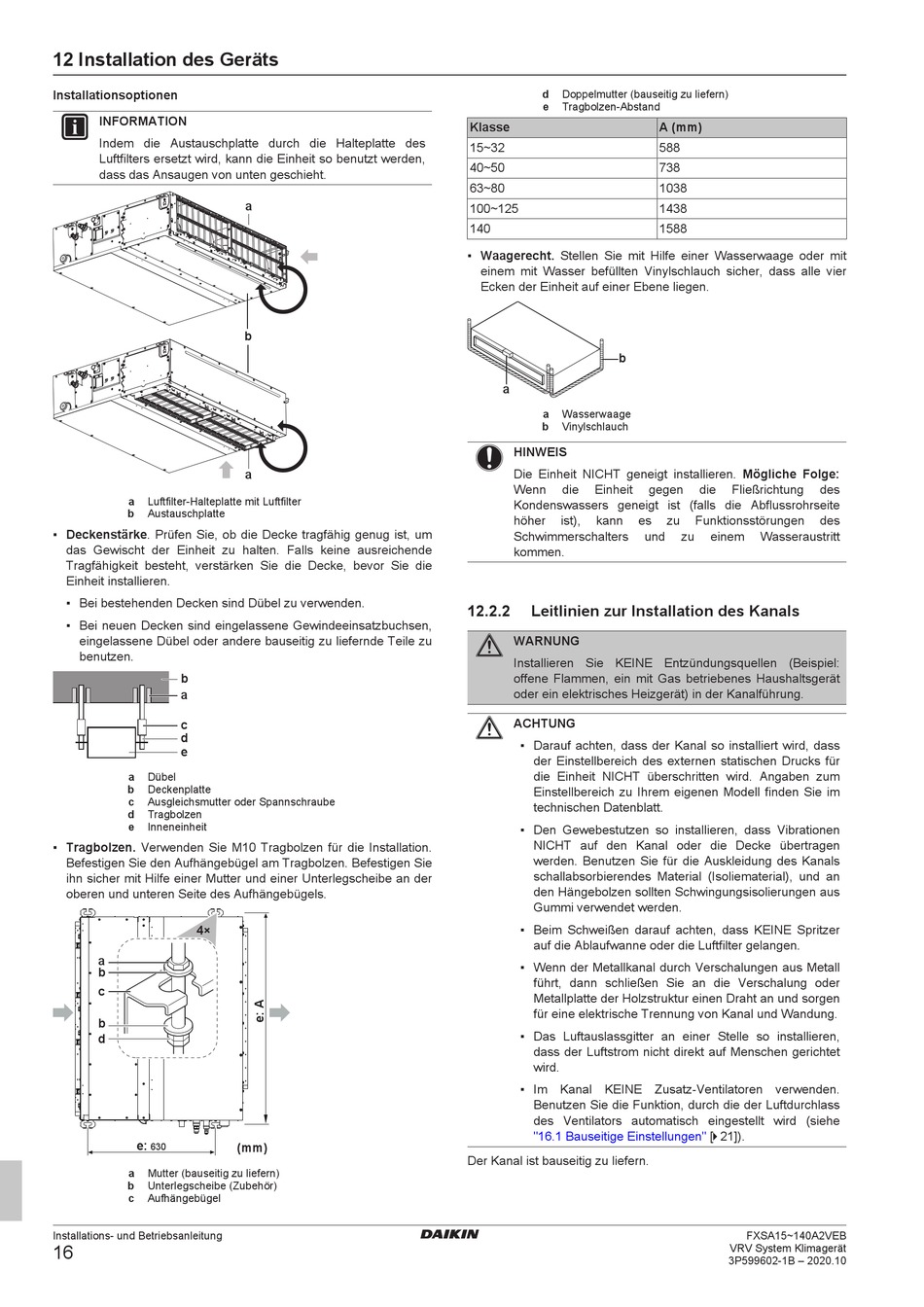

12 Installation des Geräts
Installationsoptionen
INFORMATION
Indem die Austauschplatte durch die Halteplatte des
Luftfilters ersetzt wird, kann die Einheit so benutzt werden,
dass das Ansaugen von unten geschieht.
a Luftfilter-Halteplatte mit Luftfilter
b Austauschplatte
▪ Deckenstärke. Prüfen Sie, ob die Decke tragfähig genug ist, um
das Gewischt der Einheit zu halten. Falls keine ausreichende
Tragfähigkeit besteht, verstärken Sie die Decke, bevor Sie die
Einheit installieren.
▪ Bei bestehenden Decken sind Dübel zu verwenden.
▪ Bei neuen Decken sind eingelassene Gewindeeinsatzbuchsen,
eingelassene Dübel oder andere bauseitig zu liefernde Teile zu
benutzen.
b
a
c
d
e
a Dübel
b Deckenplatte
c Ausgleichsmutter oder Spannschraube
d Tragbolzen
e Inneneinheit
▪ Tragbolzen. Verwenden Sie M10 Tragbolzen für die Installation.
Befestigen Sie den Aufhängebügel am Tragbolzen. Befestigen Sie
ihn sicher mit Hilfe einer Mutter und einer Unterlegscheibe an der
oberen und unteren Seite des Aufhängebügels.
4×
a
b
c
b
d
e:
630
a Mutter (bauseitig zu liefern)
b Unterlegscheibe (Zubehör)
c Aufhängebügel
Installations- und Betriebsanleitung
16
a
b
a
(mm)
d Doppelmutter (bauseitig zu liefern)
e Tragbolzen-Abstand
Klasse
15~32
40~50
63~80
100~125
140
▪ Waagerecht. Stellen Sie mit Hilfe einer Wasserwaage oder mit
einem mit Wasser befüllten Vinylschlauch sicher, dass alle vier
Ecken der Einheit auf einer Ebene liegen.
b
a
a Wasserwaage
b Vinylschlauch
HINWEIS
Die Einheit NICHT geneigt installieren. Mögliche Folge:
Wenn die Einheit
Kondenswassers geneigt ist (falls die Abflussrohrseite
höher ist), kann es
Schwimmerschalters
kommen.
12.2.2

Leitlinien zur Installation des Kanals

WARNUNG
Installieren Sie KEINE Entzündungsquellen (Beispiel:
offene Flammen, ein mit Gas betriebenes Haushaltsgerät
oder ein elektrisches Heizgerät) in der Kanalführung.
ACHTUNG
▪ Darauf achten, dass der Kanal so installiert wird, dass
der Einstellbereich des externen statischen Drucks für
die Einheit NICHT überschritten wird. Angaben zum
Einstellbereich zu Ihrem eigenen Modell finden Sie im
technischen Datenblatt.
▪ Den Gewebestutzen so installieren, dass Vibrationen
NICHT auf den Kanal oder die Decke übertragen
werden. Benutzen Sie für die Auskleidung des Kanals
schallabsorbierendes Material (Isoliematerial), und an
den Hängebolzen sollten Schwingungsisolierungen aus
Gummi verwendet werden.
▪ Beim Schweißen darauf achten, dass KEINE Spritzer
auf die Ablaufwanne oder die Luftfilter gelangen.
▪ Wenn der Metallkanal durch Verschalungen aus Metall
führt, dann schließen Sie an die Verschalung oder
Metallplatte der Holzstruktur einen Draht an und sorgen
für eine elektrische Trennung von Kanal und Wandung.
▪ Das Luftauslassgitter an einer Stelle so installieren,
dass der Luftstrom nicht direkt auf Menschen gerichtet
wird.
▪ Im Kanal KEINE Zusatz-Ventilatoren verwenden.
Benutzen Sie die Funktion, durch die der Luftdurchlass
des Ventilators automatisch eingestellt wird (siehe
Einstellungen" [ 4 21]).
"16.1 Bauseitige
Der Kanal ist bauseitig zu liefern.
A (mm)
588
738
1038
1438
1588
gegen die Fließrichtung
zu Funktionsstörungen
und zu einem Wasseraustritt
FXSA15~140A2VEB
VRV System Klimagerät
3P599602-1B – 2020.10
