5 Installation

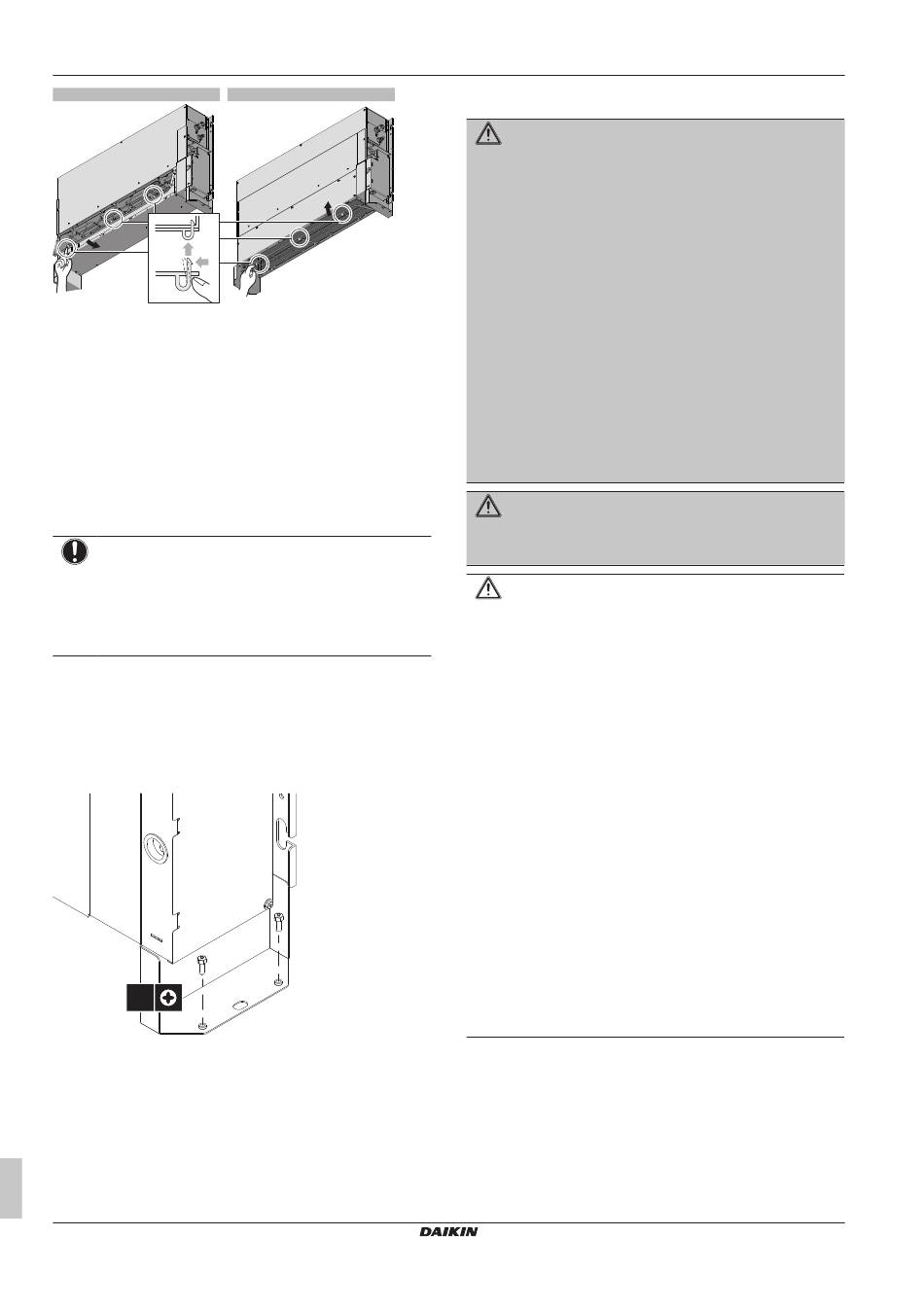

A
a
2
1
b
A Ansaugen von vorne
B Ansaugen unten
a Haupteinheit
b Filter
▪ Installieren Sie die Einheit provisorisch.
12 Befestigen Sie den Aufhängebügel am Tragbolzen.
13 Die Einheit sicher befestigen.
14 Die Einheit so ausrichten, dass sie zwischen die Wände passt.
▪ Waagerecht. Stellen Sie mit Hilfe einer Wasserwaage oder mit
einem mit Wasser befüllten Vinylschlauch sicher, dass alle vier
Ecken der Einheit auf einer Ebene liegen.
15 Die obere Mutter anziehen.
HINWEIS
Die Einheit NICHT geneigt installieren. Mögliche Folge:
Wenn die Einheit
Kondenswassers geneigt ist (falls die Abflussrohrseite
höher ist), kann es
Schwimmerschalters
kommen.
▪ Die Einheit befestigen. Mit den Nivellierschrauben (Zubehör)
dafür sorgen, dass die Einheit waagerecht ausgerichtet ist. Ist der
Boden zu uneben oder zu geneigt, dann setzen Sie die Einheit auf
einen flachen und waagerechten Sockel. Falls die Einheit umfallen
könnte, befestigen Sie diese an der Wand, indem Sie die
werksseitig vorgesehenen Öffnungen dazu benutzen. Oder - wenn
die Einheit am Boden verankert werden soll - verwenden Sie
Bodenbefestiger (bauseitig zu liefern).
2×
Installationsanleitung
8
B
gegen die Fließrichtung des
zu Funktionsstörungen des
und zu einem Wasseraustritt
5.1.2

Leitlinien zur Installation des Kanals

WARNUNG
Falls ein Raum oder mehrere Räume mit der Einheit über
ein Kanalsystem verbunden sind, dann achten Sie darauf,
das folgende Bedingungen erfüllt werden:
▪ Es gibt keine
Entzündungsquellen (z. B. offene Flammen, ein mit
Gas betriebenes Haushaltsgerät oder ein elektrisches
Heizgerät) für den Fall, dass die Fußbodenfläche
kleiner ist als
Sicherheitshinweisen spezifizierte Wert A
▪ im Kanalsystem sind keine Zusatzgeräte installiert, die
eine mögliche Entzündungsquelle
(Beispiel: heiße Oberflächen mit Temperaturen über
700°C und elektrische Schaltgeräte);
▪ im Kanalsystem werden nur Zusatzgeräte benutzt, die
vom Hersteller zugelassen sind;
▪ Lufteinlass und Luftauslass sind direkt über ein
Kanalsytem mit dem Raum verbunden. Benutzen Sie
KEINE Zwischenräume
Zwischendecke als
Luftauslass.
WARNUNG
Installieren Sie KEINE Entzündungsquellen (Beispiel:
offene Flammen, ein mit Gas betriebenes Haushaltsgerät
oder ein elektrisches Heizgerät) in der Kanalführung.
ACHTUNG
▪ Darauf achten, dass der Kanal so installiert wird, dass
der Einstellbereich des externen statischen Drucks für
die Einheit NICHT überschritten wird. Angaben zum
Einstellbereich zu Ihrem eigenen Modell finden Sie im
technischen Datenblatt.
▪ Den Gewebestutzen so installieren, dass Vibrationen
NICHT auf den Kanal oder die Decke übertragen
werden. Benutzen Sie für die Auskleidung des Kanals
schallabsorbierendes Material (Isoliematerial), und an
den Hängebolzen sollten Schwingungsisolierungen aus
Gummi verwendet werden.
▪ Beim Schweißen darauf achten, dass KEINE Spritzer
auf die Ablaufwanne oder die Luftfilter gelangen.
▪ Wenn der Metallkanal durch Verschalungen aus Metall
führt, dann schließen Sie an die Verschalung oder
Metallplatte der Holzstruktur einen Draht an und sorgen
für eine elektrische Trennung von Kanal und Wandung.
▪ Das Luftauslassgitter an einer Stelle so installieren,
dass der Luftstrom nicht direkt auf Menschen gerichtet
wird.
▪ Im Kanal KEINE Zusatz-Ventilatoren verwenden.
Benutzen Sie diese
Luftdurchlass des Ventilators automatisch eingestellt
wird. Informationen zur Einstellungen finden Sie in der
Installationsanleitung
Benutzerschnittstelle.
Der Kanal ist bauseitig zu liefern.
▪ Lufteinlass-Seite. Den Kanal
anbringen (bauseitig zu
Zubehörschrauben anschließen.
in Betrieb befindlichen
der in den allgemeinen
;
min
sein könnten
wie zum Beispiel eine
Kanal für Lufteinlass oder
Funktion, durch die der
zur benutzten
und Einlassseiten-Flansch
liefern). Den Flansch mit
FNA25~60A2VEB(9)
