Elektrischer Anschluss
3 mm
2
1
15

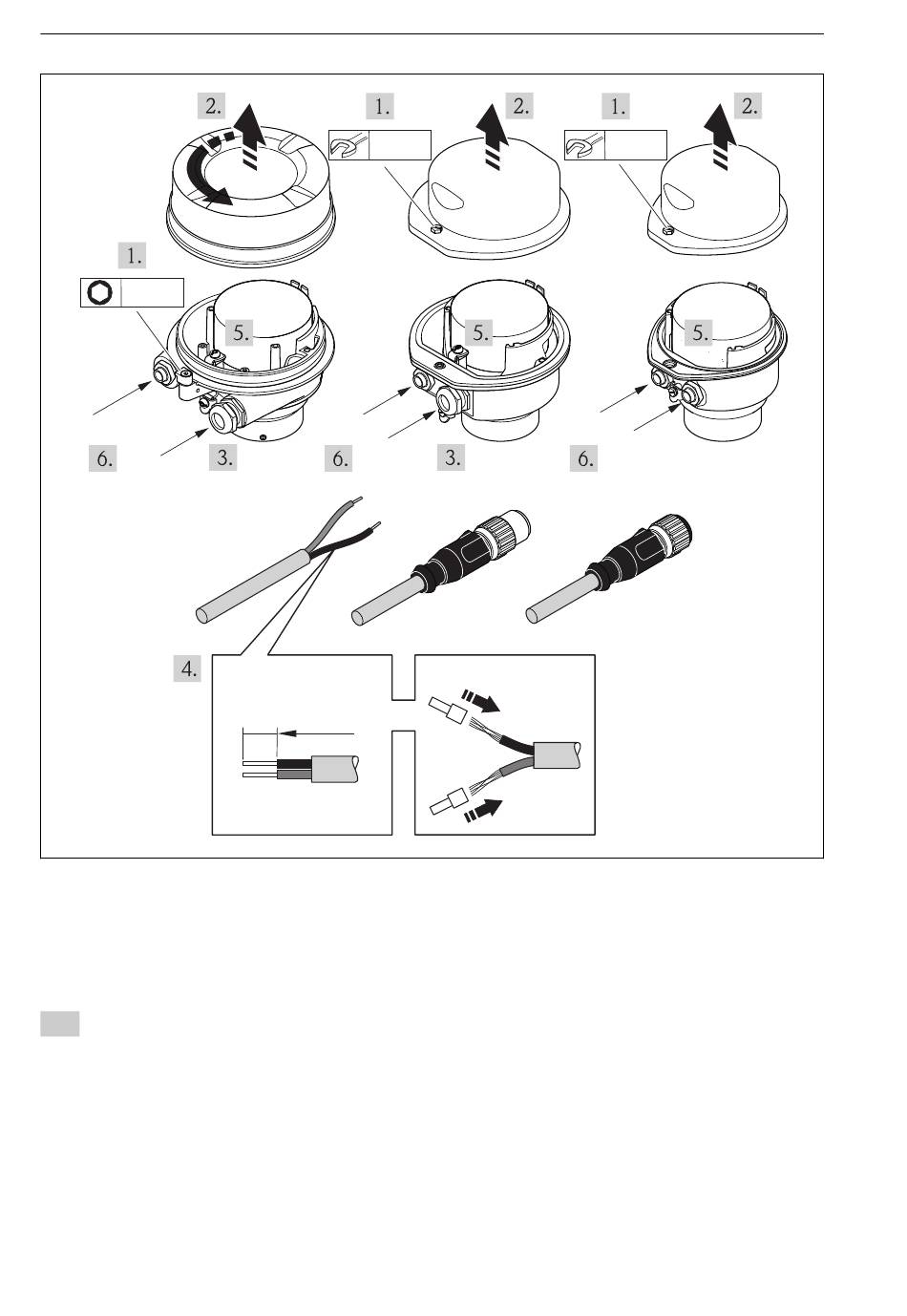

Geräteausführungen mit Anschlussbeispielen
1
Kabel
2
Gerätestecker für Signalübertragung
3
Gerätestecker für Versorgungsspannung
‣
Kabel gemäß Klemmenbelegung (→ 26) oder Pinbelegung Gerätestecker
(→ 28) anschließen.
7.2.2
Safety Barrier Promass 100 anschließen
Bei einer Geräteausführung mit Modbus RS485 eigensicher muss der Messumformer
an die Safety Barrier Promass 100 angeschlossen werden.
32
8 mm
2
1
1
10 (0.4)
mm (in)
8 mm
2
2
Proline Cubemass C 100
3
3
A0017844
