Montage

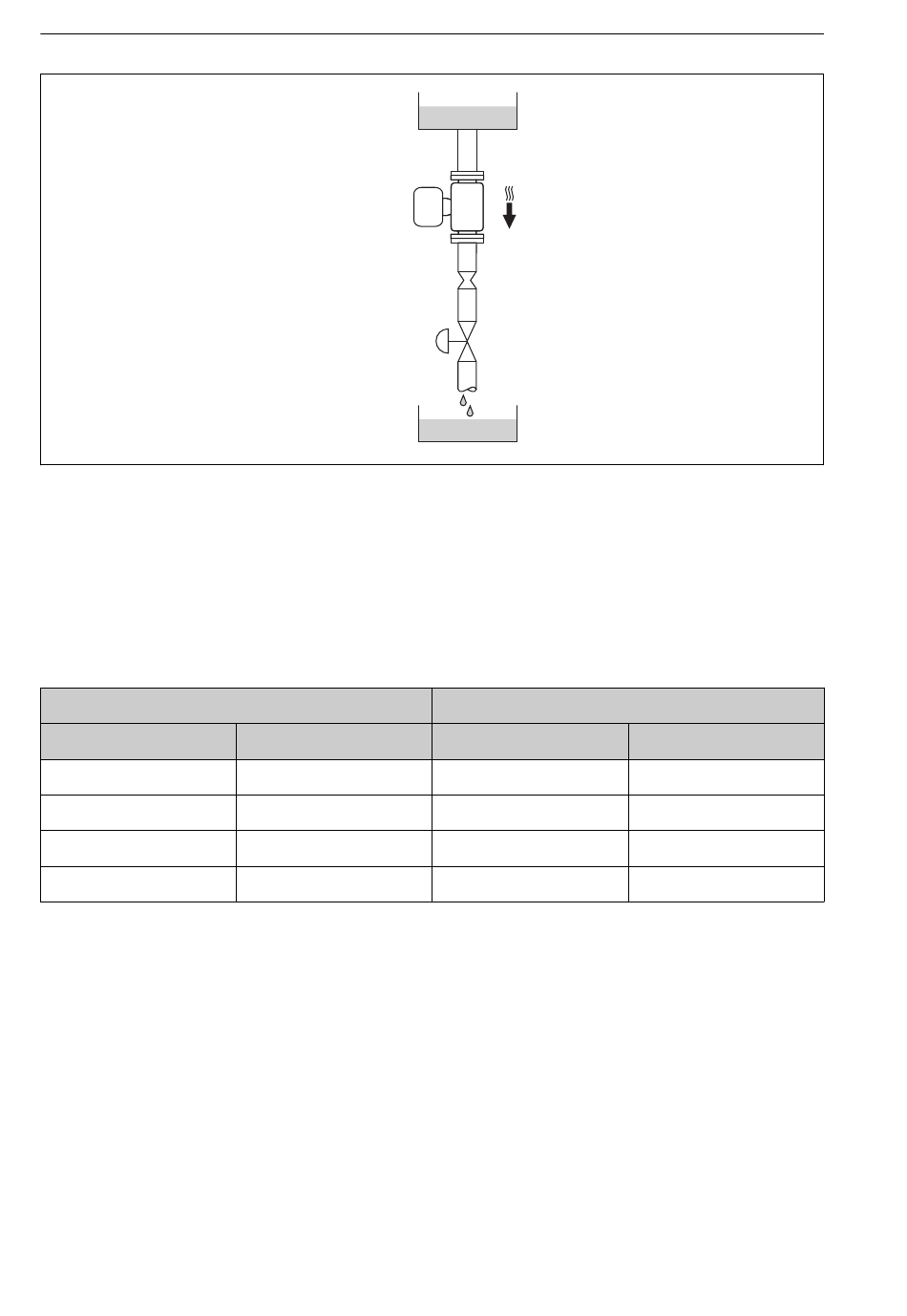

 5 Einbau in eine Fallleitung (z.B. bei Abfüllanwendungen)
1 Vorratstank
2 Messaufnehmer
3 Blende, Rohrverengung
4 Ventil
5 Abfüllbehälter
[mm]
1
2
4
6
16
1
2
3
4
5
DN
[in]
¹⁄₂₄
¹⁄₁₂
¹⁄₈
¹⁄₄
Proline Cubemass C 100
Ø Blende, Rohrverengung
[mm]
0,8
1,5
3,0
5,0
A0015596
[in]
0,03
0,06
0,12
0,20
