Elektrischer Anschluss
Zusätzlich wird bei einer Geräteausführung mit Modbus RS485 die Safety Barrier Pro-
mass 100 (Sicherheitsbarriere) ausgeliefert, auf deren Typenschild ebenfalls die
Anschlüsse ersichtlich sind.
Messumformer
Geräteausführung mit Kommunikationsart HART

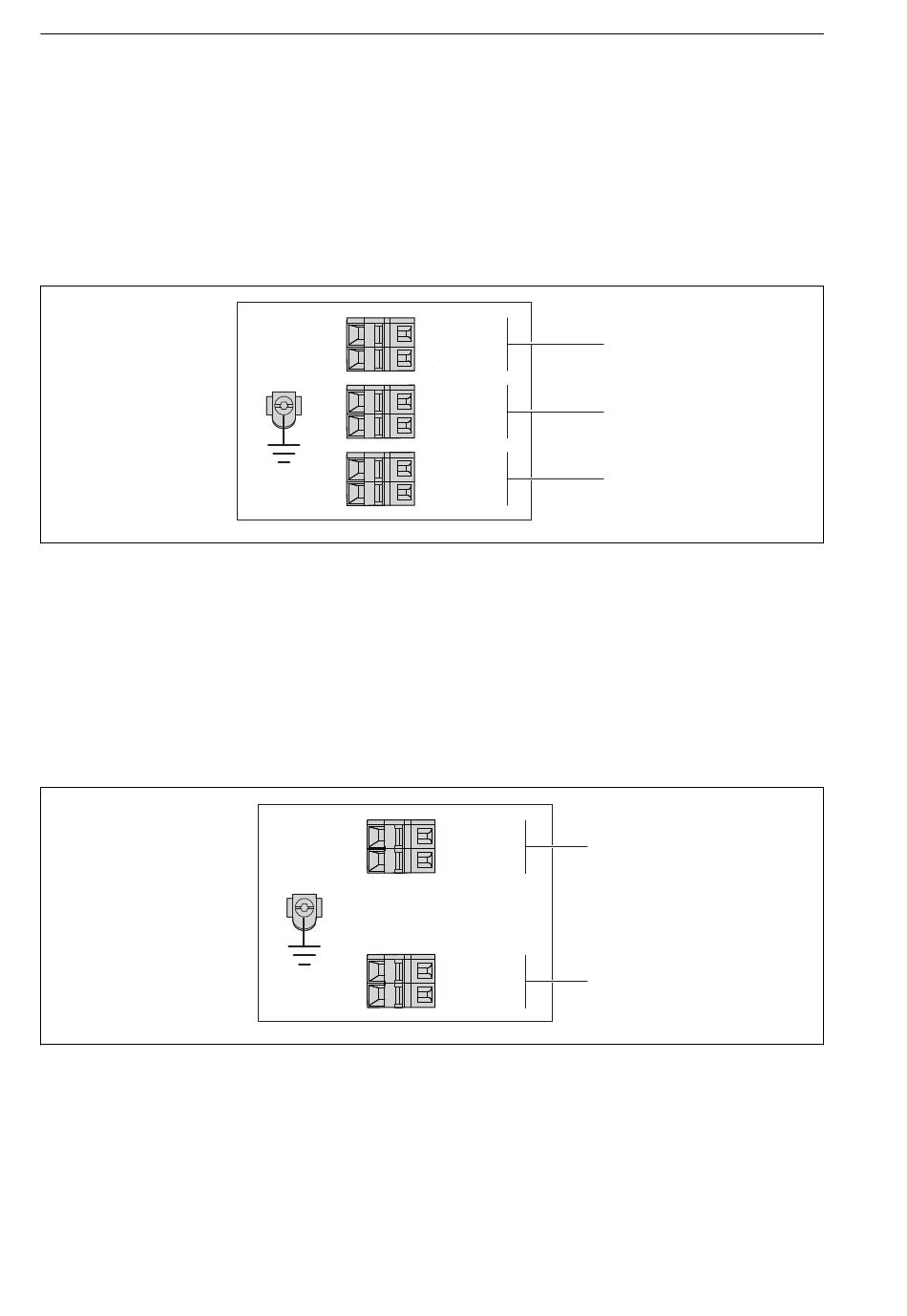

 9 Klemmenbelegung 4-20 mA HART mit Impuls-/Frequenz-/Schaltausgang
1 Energieversorgung: DC 24 V
2 Ausgang 1 (aktiv): 4-20 mA HART
3 Ausgang 2 (passiv): Impuls-/Frequenz-/Schaltausgang
Geräteausführung mit Kommunikationsart Modbus RS485
 10 Klemmenbelegung Modbus RS485, Anschlussvariante für den Einsatz im nicht explosions-
gefährdeten Bereich und Zone 2/Div. 2
1 Energieversorgung: DC 24 V
2 Ausgang: Modbus RS485
26
+
24
_
25
+
26
_
27
+
1
L
_
2
L
26 A
2
27 B
+
1
L
1
_
2
L
Proline Cubemass C 100
3
2
1
A0016888
A0019528
