Elektrischer Anschluss
52

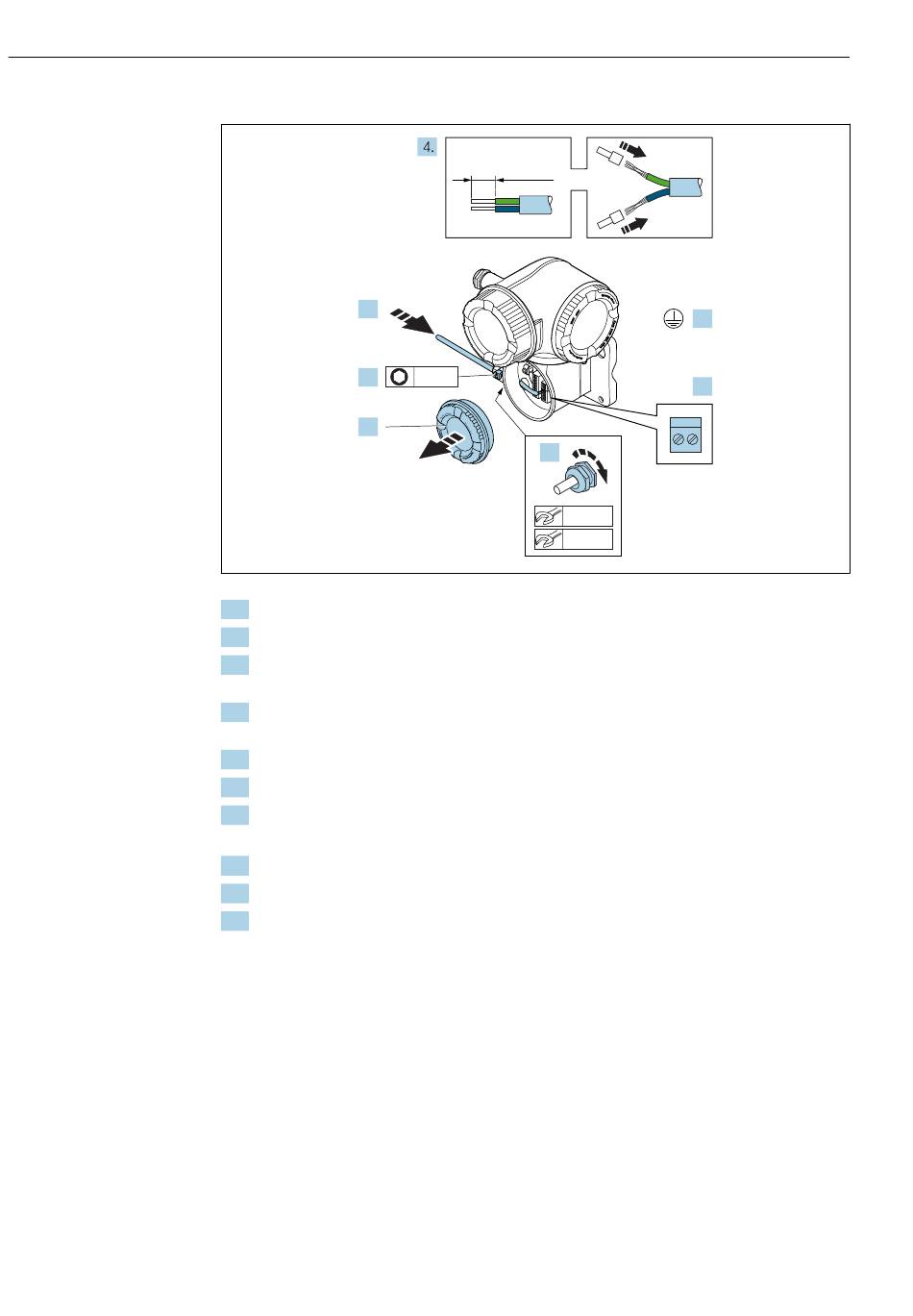

Verbindungskabel am Messumformer anschließen
3.
1.
2.
1. Sicherungskralle des Anschlussraumdeckels lösen.
2. Anschlussraumdeckel abschrauben.
3. Kabel durch die Kabeleinführung schieben. Um Dichtheit zu gewährleisten, Dich-
tungsring nicht aus der Kabeleinführung entfernen.
4. Kabel und Kabelenden abisolieren. Bei Litzenkabeln: Zusätzlich Aderendhülsen
anbringen.
5. Schutzleiter anschließen.
6. Kabel gemäß Klemmenbelegung anschließen →  49.
7. Kabelverschraubungen fest anziehen.
 Der Anschluss des Verbindungskabels ist damit abgeschlossen.
8. Anschlussraumdeckel aufschrauben.
9. Sicherungskralle des Anschlussraumdeckels anziehen.
10. Nach dem Anschluss des Verbindungskabels: Nach dem Anschluss der Verbindungs-
kabel:
Signalkabel und Kabel Versorgungsspannung anschließen →  53.
10 (0.4)
3 mm
7.
22 mm
24 mm
Proline Cubemass C 500 HART
5.
6.
Endress+Hauser
A0029592
