Proline Cubemass C 500 HART
Endress+Hauser

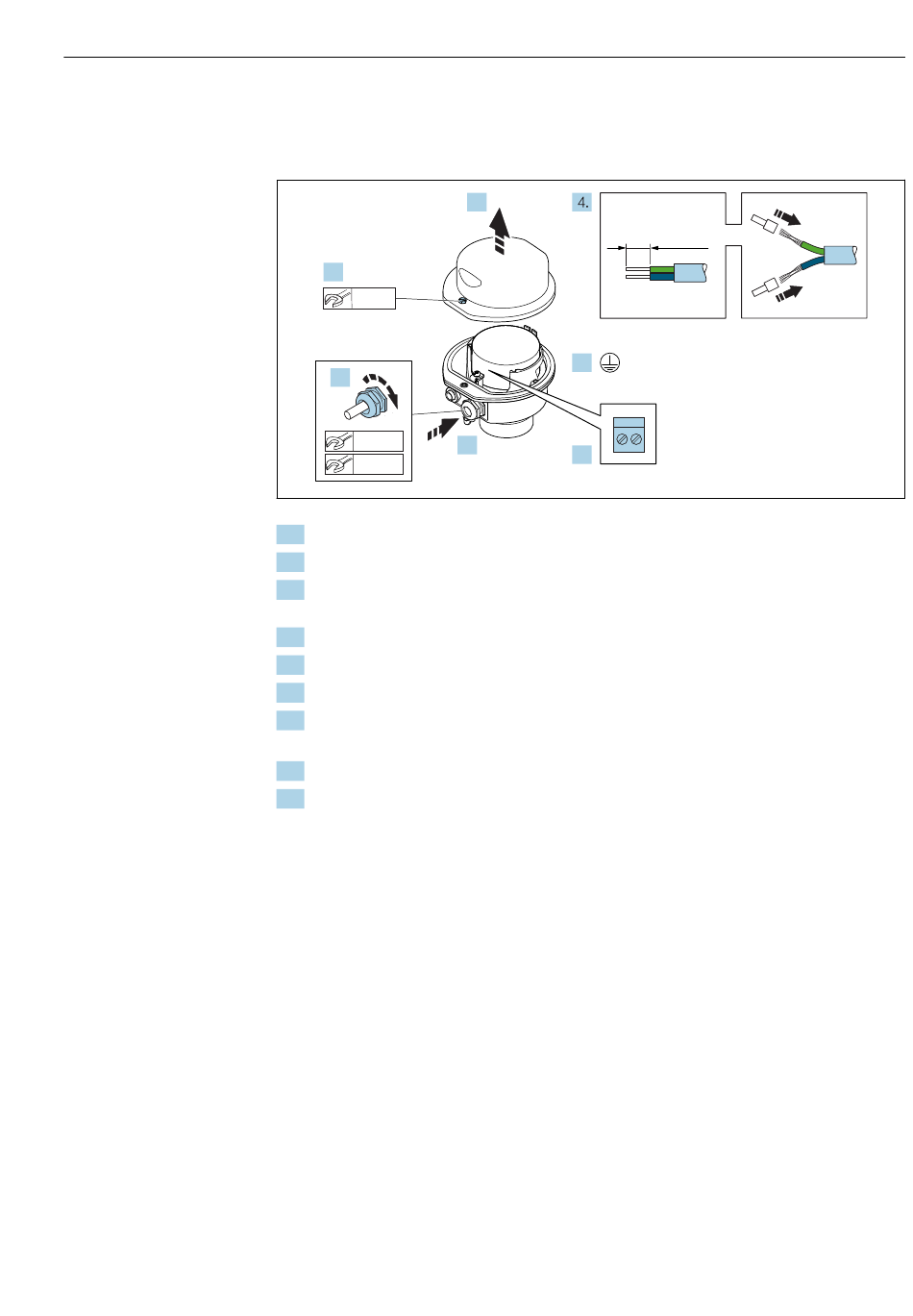

Anschlussgehäuse Messaufnehmer über Klemmen anschließen
Bei Geräteausführung mit Bestellmerkmal "Gehäuse":
Option B "Rostfrei"
1.
8 mm
7.
22 mm
24 mm
1. Befestigungsschraube des Gehäusedeckels lösen.
2. Gehäusedeckel öffnen.
3. Kabel durch die Kabeleinführung schieben. Um Dichtheit zu gewährleisten, Dich-
tungsring nicht aus der Kabeleinführung entfernen.
4. Kabel und Kabelenden abisolieren. Bei Litzenkabeln: Aderendhülsen anbringen.
5. Schutzleiter anschließen.
6. Kabel gemäß Klemmenbelegung anschließen → 49.
7. Kabelverschraubungen fest anziehen.
Der Anschluss des Verbindungskabels ist damit abgeschlossen.
8. Gehäusedeckel schließen.
9. Befestigungsschraube des Gehäusedeckels anziehen.
2.
5.
3.
6.
Elektrischer Anschluss
10 (0.4)
A0029613
51
