Cerabar PMC71B HART

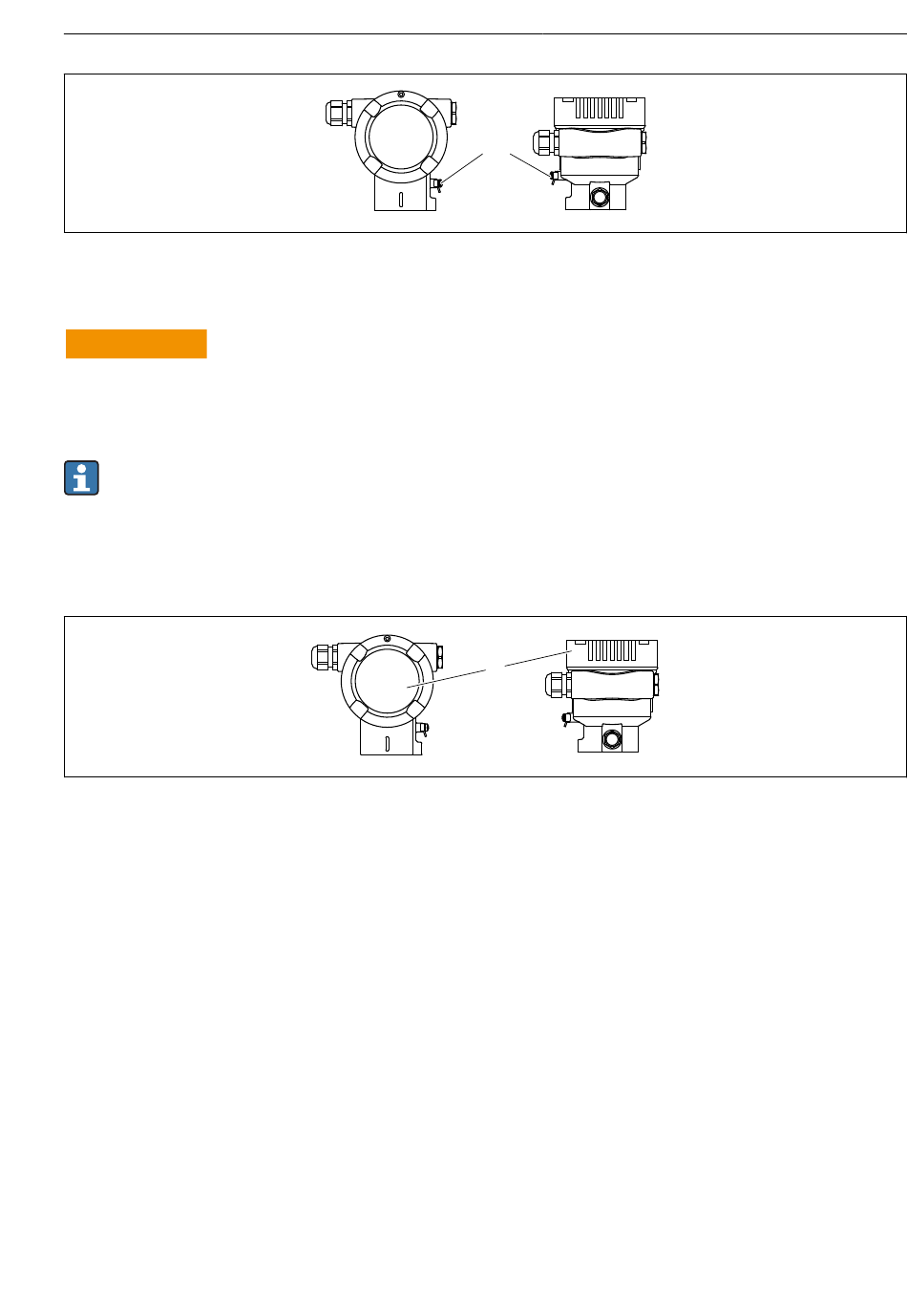

1 Erdungsklemme für den Anschluss der Potentialausgleichsleitung
WARNUNG
L
Explosionsgefahr!
‣
Sicherheitshinweise sind der separaten Dokumentation für Anwendungen im explosions-
gefährdeten Bereich zu entnehmen.
Elektromagnetische Verträglichkeit optimieren
• Möglichst kurze Potentialausgleichsleitung
• Querschnitt von mindestens 2,5 mm
6.2 Messgerät anschließen
1 Anschlussraum
6.2.1 Versorgungsspannung
• Ex d, Ex e, nicht Ex: Versorgungsspannung: 10,5 ... 35 VDC
• Ex i: Versorgungsspannung: 10,5 ... 30 VDC
6.2.2 Kabelspezifikation
Schutzleiter oder Erdung des Kabelschirms: Bemessungsquerschnitt > 1 mm
Bemessungsquerschnitt von 0,5 mm
6.2.3 Klemmen
• Versorgungsspannung und interne Erdungsklemme: 0,5 ... 2,5 mm
• Externe Erdungsklemme: 0,5 ... 4 mm
Endress+Hauser
1
2 (14 AWG) einhalten
1
2 (20 AWG) bis 2,5 mm
2 (20 ... 12 AWG)
Elektrischer Anschluss
2
(17 AWG)
2 (13 AWG)
2 (20 ... 14 AWG)
A0038024
A0043806
