Cerabar PMC71B HART

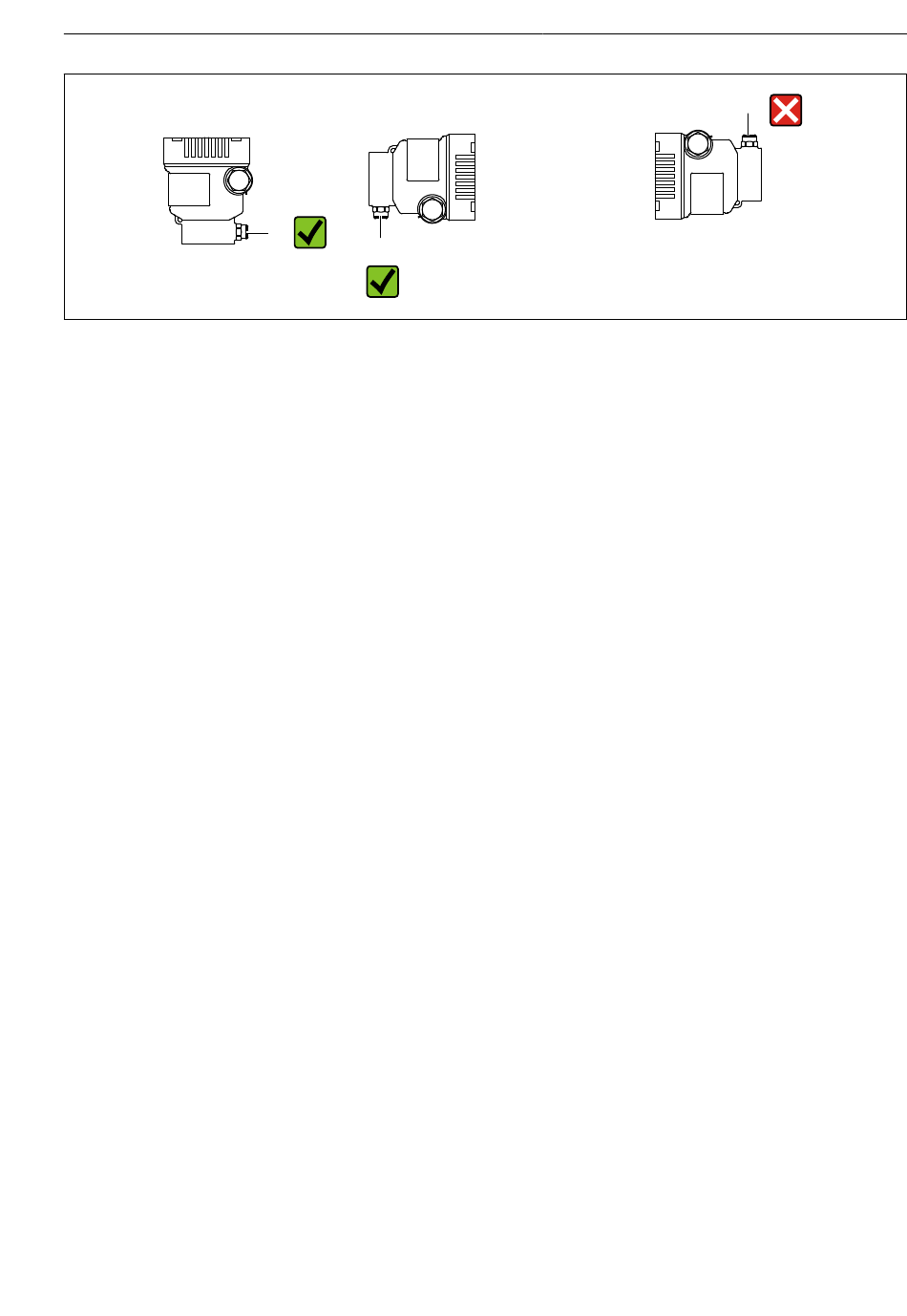

• Druckausgleich (1) frei von Verschmutzungen halten
• Die Messgeräte werden nach den gleichen Richtlinien wie Manometer montiert (DIN EN
837-2)
• Absperrarmaturen und Wassersackrohre verwenden
• Die Einbaulage richtet sich nach der Messanwendung
5.2 Messgerät montieren
5.2.1 Druckmessung in Gasen
Messgerät mit Absperrarmatur oberhalb des Entnahmestutzens montieren, damit eventuelles
Kondensat in den Prozess ablaufen kann.
5.2.2 Druckmessung in Dämpfen
Ein Wassersackrohr reduziert die Temperatur auf nahezu Umgebungstemperatur. Die defi-
nierte Wassersäule verursacht nur geringe (vernachlässigbare) Messfehler. Nur geringe (ver-
nachlässigbare) Wärmeeinflüsse auf das Gerät.
Maximal zulässige Umgebungstemperatur des Transmitters beachten!
• Idealerweise Messgerät mit Wassersackrohr in Kreisform unterhalb des Entnahmestutzens
montieren
Eine Montage oberhalb des Entnahmestutzens ist ebenfalls zulässig
• Wassersackrohr vor der Inbetriebnahme mit Flüssigkeit füllen
5.2.3 Druckmessung in Flüssigkeiten
Ein Wassersackrohr reduziert die Temperatur auf nahezu Umgebungstemperatur. Die defi-
nierte Wassersäule verursacht nur geringe (vernachlässigbare) Messfehler. Nur geringe (ver-
nachlässigbare) Wärmeeinflüsse auf das Gerät.
Maximal zulässige Umgebungstemperatur des Transmitters beachten!
• Messgerät mit Absperrarmatur unterhalb oder auf gleicher Höhe des Entnahmestutzens
montieren.
• Wassersackrohr vor der Inbetriebnahme mit Flüssigkeit füllen
Endress+Hauser
1
1
Montage
1
A0038723
15
