Inbetriebnahme
8.7.3

Ausgabe des Druckwerts auf den Stromausgang

Druck- und Temperatureinheiten werden automatisch umgerechnet. Andere Einheiten
werden nicht umgerechnet.

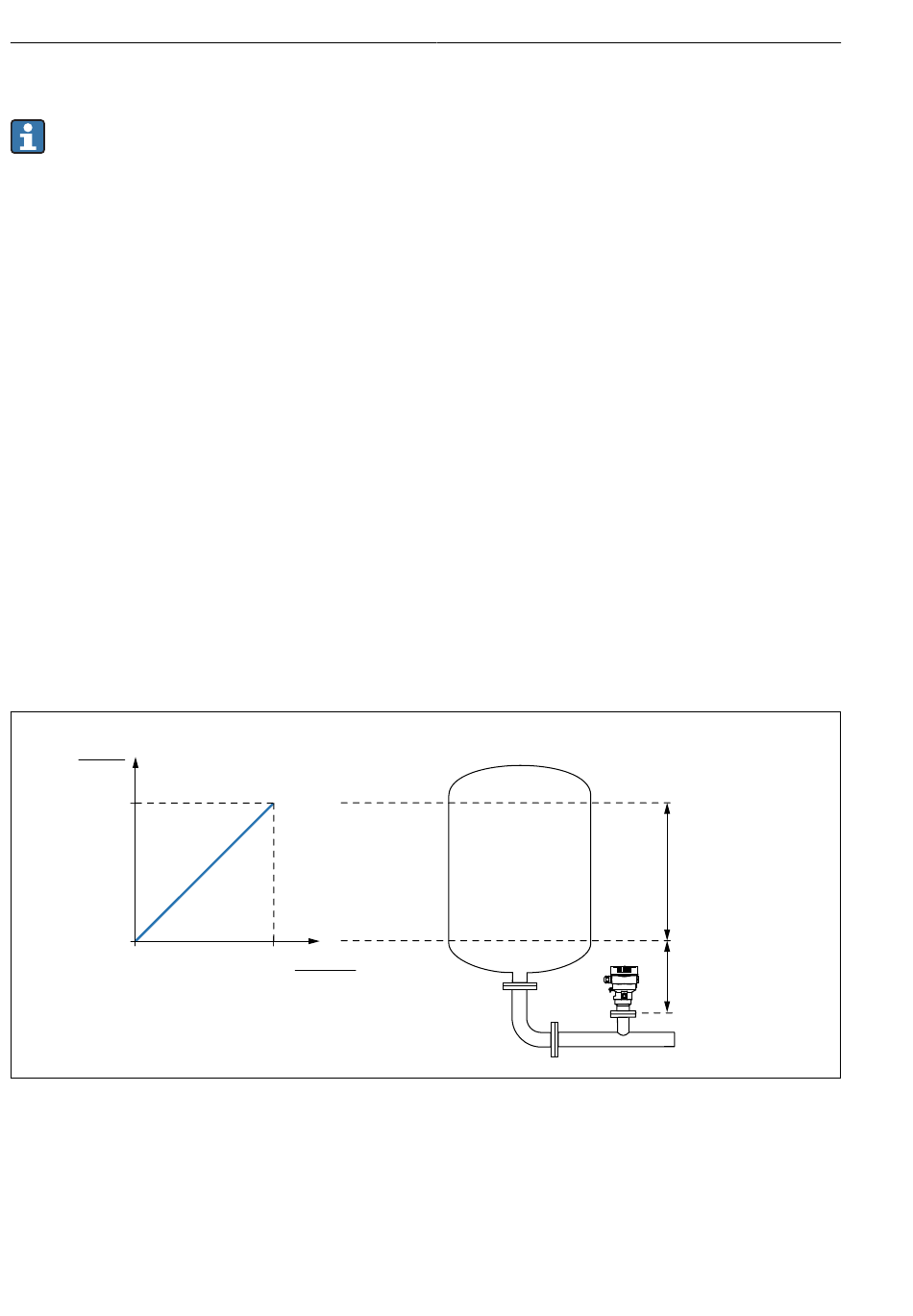

In folgendem Beispiel soll der Druckwert in einem Tank gemessen und auf dem Stromausgang
ausgegeben werden. Der maximale Druck von 450 mbar (6,75 psi) entspricht dem 20-mA-
Strom. Der 4-mA-Strom entspricht einem Druck von 50 mbar (0,75 psi).
Voraussetzungen:
• Messgröße direkt proportional zum Druck
• Bedingt durch die Einbaulage des Messgeräts kann es zu Druckverschiebungen des Mess-
werts kommen (bei leerem oder teilbefülltem Behälter ist der Messwert nicht Null)
Wenn erforderlich, Lageabgleich durchführen
• Der Druckverlauf muss linear sein (Parameter SV - Transfer function = Option Linear
Display: Unter Menü Benutzerführung Assistent Inbetriebnahme die Taste  solange
bestätigen bis Parameter Zuordnung PV erreicht. Mit Taste  bestätigen. Skalierte Vari-
able auswählen und mit der Taste  bestätigen.
FieldCare: Menü Benutzerführung Assistent Inbetriebnahme Option Starten drücken,
dann weiter betätigen bis SV- und PV-Werte einstellbar.
• Im Parameter Zuordnung PV muss die Option Druck eingestellt sein (Werkeinstellung)
Display: Im Menü Benutzerführung Assistent Inbetriebnahme die Taste  solange betäti-
gen bis Parameter Zuordnung PV erreicht. Mit der Taste  bestätigen, Option Druck aus-
wählen und mit Taste  bestätigen.
FieldCare: der PV-Wert kann zusätzlich im Menü Applikation Parameter Skalierte Vari-
able geändert werden.
I
[mA]
20
4
50
A Messbereichsanfang Ausgang
B Messbereichsende Ausgang
34
p
450
[mbar]
Cerabar PMC71B HART
B
450 mbar
20 mA
A
50 mbar
4 mA
A0039009
