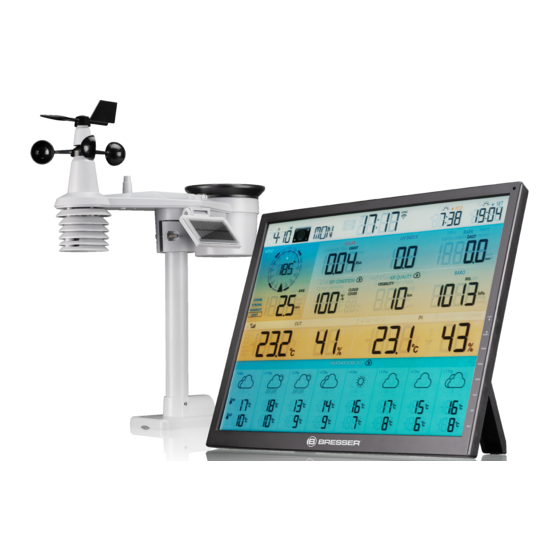

4Cast XL WIFI Weather Center
with wireless 7-in-1 sensor
mit 7in1 Funksensor
Art.No.
7003230
7803230
7903230
BEDIENUNGSANLEITUNG
DE
INSTRUCTION MANUAL
EN
Art. No. 7003230
7803230
7903230

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Bresser 4Cast XL WIFI Weather Center

  • Seite 1 4Cast XL WIFI Weather Center with wireless 7-in-1 sensor mit 7in1 Funksensor Art. No. 7003230 7803230 7903230 Product/Produkt Art.No. Base station + wireless 7-in-1 sensor (basic set) 7003230 Basisstation + 7in1 Funksensor (Basis-Set) Single wireless 7-in-1 Sensor (aditional device for 7003230) 7803230 Einzelner 7in1 Funksensor (Zusatzgerät für 7003230)
  • Seite 2: App Download

    Web al seguente link (codice QR Code) per conoscere le versioni disponibili. Посетите наш сайт, отсканировав QR-код, или перейдите ссылке, чтобы больше узнать об этом товаре или скачать руководство по эксплуатации на другом языке. www.bresser.de/P7003230 www.bresser.de/P7803230 www.bresser.de/P7903230 GARANTIE · WARRANTY · GARANTÍA · GARANZIA · ГАРАНТИЯ...
  • Seite 3: Inhaltsverzeichnis

    TABLE OF CONTENTS 1. INTRODUCTION ................5 1.1 QUICK START GUIDE .
  • Seite 4 7. PROWEATHERLIVE (PWL) LIVE DATA & OPERATION ........35 7.1 VIEW LIVE DATA .
  • Seite 5: Introduction

    - This product is intended for use only with the adaptor provided: Manufacturer: Dongguan Shijie Hua Xu Electronics Factory Model: HX12R-0501500-AX - When disposing of this product, ensure it is collected separately for special treatment. - The AC/DC adaptor is used as disconnect device. - The AC/DC adaptor of apparatus should not be obstructed OR should be easily accessed during intended used.
  • Seite 6: Quick Start Guide

    QUICK START GUIDE The following Quick Start Guide provides the necessary steps to install and operate the weather station, and upload to the Internet, along with references to the pertinent sections. Step Description Section Power up the 7-in-1 sensor array 3.1.3 Power up the display console and pair with sensor array Manually set date and time (This part is unnecessary if the weather...
  • Seite 7: Getting Started

    GETTING STARTED WIRELESS 7-IN-1 SENSOR 1. Rain collector 7. Solar panel 12. [ RESET ] key 2. Balance indicator 8. Radiation shield and 13. Mounting clamp thermo-hygro sensor 3. UVI / light sensor 14. Adjustable hinge of solar 9. Drain holes panel 4.
  • Seite 8: Install Rain Gauge Funnel

    3.1.2 INSTALL RAIN GAUGE FUNNEL Insert the funnel into the rain gauge and turn it clockwise to attach the funnel to the sensor. Step 2 Lock Step 1 grooves 3.1.3 INSTALL RECHARGEABLE BATTERIES Step 1: Unscrew the battery door at bottom of unit and take out the cable socket.
  • Seite 9: Adjust The Solar Panel

    Step 5: Close the battery door and tighten the screw Step 6: Remove the solar panel protection film. NOTE: - USE ONLY the rechargeable 3.6V Ni-MH battery-pack provided. - Do NOT use battery of different type. - It is recommendable to wrap water-resistant tape over the socket for extra protection against moisture and salinity in air.
  • Seite 10: Install Mounting Pole

    Step 2: Adjust the vertical angle of the solar panel (0°, 15°, 30°, 45°, 60°) according to the latitude of your location. Step 3: Push the gear and tighten the screw until the gears are securely locked. 3.1.5 INSTALL MOUNTING POLE Mounting kit set 1.
  • Seite 11 PLASTIC MOUNTING INSTALLATION 1. Fasten the plastic pole onto your fix pole with mounting base, clamp, washers, screws and nuts. Following below 1a, 1b, 1c sequences: 1a. Insert the plastic pole into the hole of the 1c. Fasten the mounting stand mounting stand, and then secure it with the screw and clamp together onto a fix and nut.
  • Seite 12: Direction Alignment

    NOTE: - Any metal object can attract lightning strikes, including your sensor-array mounting pole. Never install sensor-array in stormy days. - If you want to install a sensor-array on a house or building, consult a licensed electrical engineer to ensure proper grounding. Direct lightning impact on a metal pole can damage or destroy your home. - Installing the sensor at high location may result in personal injury or death.
  • Seite 13: Recommendation For Best Wireless Communication

    Model Channel Description Image 7009971 Thermo-Hygrosensor 7009972 Soil Moisture and Temperature Sensor up to 7 7009973 Pool Sensor 7009975 up to 7 Water Sensor 7009976 Lightning Sensor 7009970 up to 7 Air quality Sensor RECOMMENDATION FOR BEST WIRELESS COMMUNICATION Effective wireless communication is susceptible to noise interference in the environment, and distance and barriers between the sensor transmitter and the display console.
  • Seite 14: Setup The Console

    away from these items. 2. Radio-frequency interference (RFI) – if you have other devices operating on 868 / 915 / 917 MHz, you might experience communication intermittent. Please re-located your transmitter or display console to avoid signal intermittent problem. 3. Distance. Path loss occurs naturally with distance. This device is rated to 150m (450 feet) by line of sight (in interference free environment and without barriers).
  • Seite 15: Setup Display Console

    NOTE: - The backup battery can backup: Time & Date & Max/Min weather records, rainfall records. - The built-in memory can backup: WI-FI setting, Hemisphere setting, Calibration values, and Sensor ID of paired sensor(s). - Please always remove the back-up battery if the device is not going to be used for a while. Please keep in mind that even when the device is not in use, certain settings, such as the clock, alert settings and records in its memory, will still drain the back-up battery.
  • Seite 16: Display Console Functions And Operation

    DISPLAY CONSOLE FUNCTIONS AND OPERATION SCREEN DISPLAY 1. Time & Data, Moon phase, Sunrise / 6. Sky condition sunset & moon rise / moon set 7. Air quality 2. Wind direction & speed 8. Barometer 3. Solar Light intensity 9. Indoor / CH temperature & humidity 4.
  • Seite 17 17 18 19 20 Key / Part Name Description Ambient light detector Display screen Wall mount holes Handle Press to switch between indoor and channels readings BARO Press to switch between relative and absolute air pressure reading UNIT Hold to enter unit of measurements setting To switch between predicted HI &...
  • Seite 18: Console Features

    19 REFRESH Press to update the upload and download data Press to reset the console 20 RESET Press and hold 6 seconds to factory reset the console Viewing angle Select viewing angle for wall mount and table stand slide switch 22 DC power jack Battery CR2032 backup battery...
  • Seite 19: High / Low Temperature Forecast For Today & Next 7 Days

    4.3.2 HIGH / LOW TEMPERATURE FORECAST FOR TODAY & NEXT 7 DAYS By default, the console shows the High (HI) and Low (LO) temperatures of current day and next 7 days. High / Low temperature mode 4.3.3 AVERAGE TEMPERATURE FORECAST WITH CHANCE OF RAIN FOR TODAY & NEXT 7 DAYS Simply press the [ / FORECAST ] key to switch between HI / LO temperatures mode and...
  • Seite 20: Heat Index

    4.3.4.2 HEAT INDEX The heat index which is determined by the wireless 7-IN-1 sensor's temperature & humidity data when the temperature is between 26°C (79°F) and 50°C (120°F). Heat Index range Warning Explanation 27°C to 32°C (80°F to 90°F) Caution Possibility of heat exhaustion 33°C to 40°C (91°F to 105°F) Extreme Caution...
  • Seite 21: Multi-Channel And Scroll Mode For Optional Sensors

    4.3.6 MULTI-CHANNEL AND SCROLL MODE FOR OPTIONAL SENSORS You can add up to 7 additional Thermo- Hygrometer sensor (optional, refer to section 3.2). Press the [ CH ] key to switch between indoor and Channels 1 to 7. For auto-scroll function, just press and hold the [ CH ] key for 3 seconds and the icon will appear next to CH.
  • Seite 22: Wind Direction In 16-Point Directions And Degrees

    NOTE: - Wind speed is defined as the average wind speed in the 12 second update period - Gust is defined as the peak wind speed in the 12 second update period 4.3.8.3 WIND DIRECTION IN 16-POINT DIRECTIONS AND DEGREES By default, wind direction is displayed by a 16-point compass, which include N, E, S, W, NE, NW, SE, SW, NNE, ENE, SSE, ESE, NNW, WNW, SSW, WSW.
  • Seite 23: Barometric Pressure

    39 ~ 49 km/h Large branches in motion. Whistling heard 25 ~ 30 mph Strong breeze in overhead wires. Umbrella use becomes 22 ~ 27 knots difficult. Empty plastic bins tip over. 10.8 ~ 13.8 m/s 50 ~ 61 km/h 31 ~ 38 mph Whole trees in motion.
  • Seite 24: Rain

    4.3.10 RAIN The RAINFALL section shows the rainfall or rain rate information. 4.3.10.1 THE RAINFALL DISPLAY MODE Press [ RAIN ] key to toggle between: 1. RATE - Current rainfall rate (base on 10 min rain data) Rainfall period 2. HOURLY - the total rainfall in the past hour 3.
  • Seite 25: Air Quality

    4.3.11.2 UV INDEX MODE To show the current UV index detected by the outdoor sensor. 4.3.12 AIR QUALITY Air quality section shows the visibility distance according to the device location input in PWL. If you have optional PM2.5/10 sensor(s), you can also view the corresponding data in this section. 4.3.12.1 VISIBILITY MODE Air visibility is measured in distance (either in km or miles), and is generally refer to the distance at which an object or light...
  • Seite 26: Activate The Auto Loop In Sky Condition Section

    4.3.13.1 CLOUD COVER MODE Cloud cover is an important component of understanding and predicting the weather. Not only does cloud cover impact sky conditions and inform precipitation predictions, it also helps regulate the temperature that occurs in a region. If the WI-FI connectivity is not stable for over 3 hours, the cloud cover will not be shown, and the icon will disappear.
  • Seite 27: Moon Phase

    4.3.14.1 DAILY AND SINCE MAX / MIN RECORDS In normal mode, press [ MEM ] / [ MAX / MIN ] key to check the records of the on screen reading in the following display sequence: daily MAX records daily MIN records since MAX records since MIN records.
  • Seite 28: Time Synchronize Status

    4.3.18 TIME SYNCHRONIZE STATUS After the console has connected to the PWL, it can get the time from PWL that according to your selected time zone in PWL. The “ ” icon will appear on the LCD. The time will automatically synchronize per hour. You can also press the [ REFRESH ] key to get the Internet time manually within 1 minute.
  • Seite 29: Unit Setting

    4.4.2 UNIT SETTING Use the [ UNIT ] key to change the unit of the readings on the console display. Below is the operation step: - Press and hold [ UNIT ] key for 2 seconds to enter the unit setting mode. - Short press [ UNIT ] key to proceed to the next setting step.
  • Seite 30 2. Log in the ProWeatherLive and then click the "Edit Devices" in the pull down menu. Dashboard Step 1 Account Edit Devices Unit & Display Step 2 Alert Setting Weather Server Data Export Help Log Out 3. In "Edit Devices" page, click the " +Add " on the top right corner to create a new device, it will generate the station ID and key instantly, jot down both and then click "...
  • Seite 31: Connect Console To Wi-Fi

    5. Enter the "Device name", "Device MAC address", "Elevation", "Latitude", "Longitude" and select your time zone in the station tab, then click "confirm" to save the setting. NOTE: Enter a negative sign for Latitudes or Longitudes when it’s South or West respectively. For example, 33.8682 South is “-33.8682”...
  • Seite 32: Setup The Weather Server Connection

    PWS-000710 PWS-000710 E.g. PC WI-FI network interface E.g. Android smart phone WI-FI network interface 3. Once connected, enter the following IP address into your Internet browser’s address bar, to access the console’s SETUP web interface: http://192.168.1.1 NOTE : - Some browsers will treat 192.168.1.1 as a search, so make sure you include header http://. - If you cannot enter the console 's web interface, please turn off the mobile data / network in you smart phone and try again.
  • Seite 33 SETTINGS Press "ADVANCED" icon to SETUP ADVANCED advanced page Select setup UI display language Language: English WiFi Router setup Select WIFI/network (SSID) for Press to search router Search Router: ROUTER_A connection Press to allow add Manually enter the SSID if not on list Add Router router manually Select...
  • Seite 34: Advance Setting In Web Interface

    ADVANCE SETTING IN WEB INTERFACE Press "ADVANCED" key at the top of web interface to enter the advance setting page, this page allow you to set and view the calibration data of the console, as well as update the firmware version on PC/Mac web browser. SETTINGS Press "SETUP"...
  • Seite 35: Calibration

    6.4.1 CALIBRATION 1. User can input the offset and/or gain values for different parameters while current offset and gain values are shown next to their corresponding blank. 2. Once completed, press at the bottom of the SETUP page Apply The current offset value will show the previous value that you entered, please input the new value in the blank if any changes needed, the new value will effective once you press Apply icon in SETUP page.
  • Seite 36: Firmware Update Step

    8.1.1 FIRMWARE UPDATE STEP 1. Download the latest version firmware to your PC/Mac. 2. Set the console into AP (access point) mode then connect the PC/Mac to the console (refer to section 6.1 and 6.2). 3. From the SETUP page, press ADVANCED to enter advance setting 4.
  • Seite 37: Wireless 7-In-1 Sensor Array Maintenance

    WIRELESS 7-IN-1 SENSOR ARRAY MAINTENANCE REPLACE THE WIND VANE CLEANING THE RAIN COLLECTOR Unscrew and remove the wind 1.Rotate the rain collector by turning vane for replacement it 30°anti-clockwise. 2.Gently remove the rain collector 3.Clean and remove any debris or insects.
  • Seite 38: Specifications

    Some condensation This will disappear when temperature rises up under the sun and will not beneath the UV sensor affect the performance of the unit. may occur overnight SPECIFICATIONS 10.1 CONSOLE General Specification Dimensions (W x H x D) 419 x 308 x 30mm (16.5 x 12.1 x 1.2 in) Weight 2031g (without batteries) DC 5V, 1.5A adapter...
  • Seite 39 Resolution 1hPa / 0.01inHg / 0.1mmHg Memory modes Historical data of past 24 hours, daily Max / Min Indoor Temperature (Note: Data detected by console) Temperature unit °C and °F <0°C or >40°C ± 2°C (<32°F or >104°F ± 3.6°F) Accuracy 0~40°C ±1°C (32~104°F ±...
  • Seite 40: Wireless 7-In-1 Sensor

    Bresser UK Ltd. has issued a "Declaration of Conformity" in accordance with applicable guidelines and corresponding standards. This can be viewed under: www.bresser.de/download/7003230/UKCA/ 7003230_UKCA.pdf Bresser UK Ltd. · Suite 3G, Eden House · Enterprise Way · Edenbridge, Kent TN8 6HF · Great Britain...
  • Seite 41 INHALTSVERZEICHNIS 1. EINLEITUNG ................43 1.1 SCHNELLINBETRIEBNAHME .
  • Seite 42: Vorsichtsmassnahmen

    6.4.1 KALIBRIERUNG ............. .73 7.
  • Seite 43: Einleitung

    - Neue und alte Batterien NICHT mischen. Wenn sich das Batteriefach nicht sicher schließen lässt, verwenden Sie das Produkt nicht mehr und halten Sie es von Kindern fern. - Wenn Sie glauben, dass Batterien verschluckt worden sein könnten oder sich in irgendeinem Körperteil befinden, suchen Sie sofort einen Arzt auf.
  • Seite 44: Schnellinbetriebnahme

    SCHNELLINBETRIEBNAHME Die folgende Schnellstartanleitung enthält die notwendigen Schritte zur Installation und zum Betrieb der Wetterstation sowie zum Hochladen ins Internet, zusammen mit Verweisen auf die entsprechenden Abschnitte. Schritt Beschreibung Abschnitt Einschalten des 7-in-1 Multisensors 3.1.3 Schalten Sie die Basisstation ein und verbinden Sie sie mit dem Multisensor Manuelles Einstellen von Datum und Uhrzeit (Dieser Teil ist überflüssig, wenn die Wetterstation später mit PWL verbunden...
  • Seite 45: Erste Schritte

    ERSTE SCHRITTE 7-IN-1 FUNKSENSOR 12. [ RESET ]-Taste 1. Regensammler 7. Solarpanel 2. Balance-Anzeige 8. Strahlungsschutz und 13. Montageklemme Thermo-Hygro-Sensor 3. UVI/Lichtsensor 14. Einstellbares Scharnier 9. Abflusslöcher des Solarpanels 4. Windfahne 10. Batteriefachabdeckung 15. Kippbehälter 5. Windschalen 11. Rote LED-Anzeige 16.
  • Seite 46: Trichter Des Regenmessers Installieren

    3.1.2 TRICHTER DES REGENMESSERS INSTALLIEREN Setzen Sie den Trichter in den Regenmesser ein und drehen Sie ihn im Uhrzeigersinn, um den Trichter an dem Sensor zu befestigen. Schritt 2 Nuten Schritt 1 verriegeln 3.1.3 WIEDERAUFLADBARE BATTERIEN EINLEGEN Schritt 1: Schrauben Sie die Batteriefachabdeckung an der Unterseite des Geräts ab und nehmen Sie die Kabelbuchse heraus.
  • Seite 47: Einstellen Des Solarpanels

    Schritt 5: Schließen Sie das Batteriefach und ziehen Sie die Schraube fest Schritt 6: Entfernen Sie die Schutzfolie des Solarpanels. HINWEIS: - VERWENDEN Sie NUR den mitgelieferten wiederaufladbaren 3,6-V-Ni-MH-Akku-Pack. - Verwenden Sie KEINE Batterie eines anderen Typs. - Es ist empfehlenswert, die Buchse mit wasserfestem Klebeband zu umwickeln, um ihn zusätzlich vor Feuchtigkeit und Salzgehalt in der Luft zu schützen.
  • Seite 48: Montagestange Installieren

    Schritt 2: Stellen Sie den vertikalen Winkel des Solarmoduls (0°, 15°, 30°, 45°, 60°) entsprechend dem Breitengrad Ihres Standorts ein. Schritt 3: Setzen Sie das Zahnrad ein und ziehen Sie die Schraube an, bis das Zahnrad sicher eingerastet ist. 3.1.5 MONTAGESTANGE INSTALLIEREN Montage-Kit 1.
  • Seite 49: Kunststoff Montageinstallation

    KUNSTSTOFF MONTAGEINSTALLATION 1. Befestigen Sie die Kunststoffstange mit dem Montagesockel, der Montageklemme, den Unterlegscheiben, Schrauben und Muttern an einen festen Mast. Nachfolgend in dieser Reihenfolge 1a, 1b, 1c: 1a. Stecken Sie die Kunststoffstange in das Loch 1c. Befestigen Sie den des Montagesockels und befestigen Sie ihn mit der Montagesockel und die Schraube und der Mutter.
  • Seite 50: Ausrichtung

    HINWEIS: - Jedes Metallobjekt kann Blitzeinschläge anziehen, auch der Befestigungsmast Ihres Multisensors. Installieren Sie den Multisensor niemals an stürmischen Tagen. - Wenn Sie einen Multisensor an einem Haus oder Gebäude installieren möchten, wenden Sie sich an einen zugelassenen Elektroingenieur, um eine ordnungsgemäße Erdung sicherzustellen. Ein direkter Blitzeinschlag in einen Metallmast kann Ihr Haus beschädigen oder zerstören.
  • Seite 51 Einige dieser Sensoren sind mehrkanalig. Stellen Sie vor dem Einlegen der Batterien die Kanalnummer ein, wenn sich der Kanalschiebeschalter auf der Rückseite der Sensoren (im Batteriefach) befindet. Informationen zur Bedienung finden Sie in den Handbüchern, die den Produkten beiliegen. Modell Kanalanzahl Bezeichnung Bild...
  • Seite 52: Empfehlung Für Beste Drahtlose Kommunikation

    EMPFEHLUNG FÜR BESTE DRAHTLOSE KOMMUNIKATION Eine effektive drahtlose Kommunikation ist anfällig für Störgeräusche in der Umgebung sowie für die Entfernung und Barrieren zwischen dem Sensor-Transmitter und der Basisstation. 1. Elektromagnetische Störungen (EMI) - diese können von Maschinen, Geräten, Beleuchtung, Dimmern und Computern usw. erzeugt werden. Halten Sie also bitte Ihre Basisstation 1 bis 2 Meter von diesen Gegenständen entfernt.
  • Seite 53: Basisstation Einrichten

    HINWEIS: - Die Backup-Batterie kann ein Backup durchführen: Zeit & Datum & Max/Min Wetteraufzeichnungen, Niederschlagsaufzeichnungen. - Der eingebaute Speicher kann ein Backup erstellen: W-LAN-Einstellung, Hemisphäreneinstellung, Kalibrierungswerte und Sensor-ID des/der gekoppelten Sensoren. - Bitte entfernen Sie immer die Backup-Batterie, wenn das Gerät eine Zeit lang nicht benutzt wird. Bitte beachten Sie, dass bestimmte Einstellungen, wie z.
  • Seite 54: Datenbereinigung

    3.4.4 DATENBEREINIGUNG Während der Installation des drahtlosen 7-IN-1-Sensors wurden die Sensoren wahrscheinlich ausgelöst, was zu fehlerhaften Niederschlags- und Windmessungen führte. Nach der Installation kann der Benutzer alle fehlerhaften Daten aus der Anzeigekonsole löschen. Drücken Sie einfach einmal die Taste [ RESET ], um die Basisstation neu zu starten. FUNKTIONEN UND BEDIENUNG DER BASISSTATION BILDSCHIRM-ANZEIGE 1.
  • Seite 55 17 18 19 20 Taste Beschreibung Umgebungslicht-Detektor Bildschirm Vorrichtung für Wandmontage Handgriff Drücken Sie diese Taste, um zwischen Innenraum- und Kanalmesswerten umzuschalten. BARO Umschalten zwischen relativer und absoluter Luftdruckmessung Die Taste gedrückt halten, um die Einstellung der Maßeinheit UNIT aufzurufen Umschalten zwischen vorhergesagter HI- und LO-Temperatur, oder vorhergesagter Durchschnittstemperatur und / FORECAST...
  • Seite 56: Merkmale Der Basisstation

    Drücken Sie die Taste, um zwischen Bewölkungsgrad und 15 HIMMELSBEDINGUNG Blitzeinschlag zu wechseln Die Taste gedrückt halten, um die Zeit- und Datumseinstellung einzugeben; 16 SET Die Taste drücken, um die zwischen Sonnenaufgangs-/- untergangszeit oder Mondaufgangs-/-untergangszeit zu wechseln [ HI / LO / AUTO ] Schieben, um den Modus für die Hintergrundbeleuchtung Schiebeschalter auszuwählen...
  • Seite 57: Abschnitt Mit Mehrtägigen Wettervorhersagen

    Abschnitt mit mehrtägigen Wettervorhersagen Die Wettervorhersage mit Höchst- (HI) und Tiefsttemperaturen (LO) ist der Standardmodus in diesem Abschnitt. Wenn die Aktualisierung normal ist, wird das Symbol angezeigt und der Aktualisierungsintervall beträgt eine Stunde. 4.3.2 HÖCHSTE/TIEFSTE TEMPERATURVORHERSAGE FÜR HEUTE UND DIE NÄCHSTEN 7 TAGE Standardmäßig zeigt die Basisstation die Höchst- (HI) und Tiefsttemperatur (LO) des aktuellen Tages und für die nächsten 7 Tage an.
  • Seite 58: Aussentemperatur, Luftfeuchtigkeit Und Temperaturindex

    4.3.4 AUSSENTEMPERATUR, LUFTFEUCHTIGKEIT UND TEMPERATURINDEX 1. Außensensor Batteriestandanzeige 2. Signalanzeige des Außensensors zur Anzeige der Empfangsstärke des Signals 3. Anzeige des Temperaturindexmodus 4. Außentemperatur 5. Außenluftfeuchtigkeit HINWEIS: - Liegt die Temperatur / Luftfeuchtigkeit unterhalb des Messbereichs, zeigt der Messwert "Lo" an. Liegt die Temperatur / Luftfeuchtigkeit über dem Messbereich, zeigt der Messwert "HI"...
  • Seite 59: Innen-/Kanaltemperatur & Luftfeuchtigkeit

    4.3.5 INNEN-/KANALTEMPERATUR & LUFTFEUCHTIGKEIT In diesem Bereich können die Messwerte und der Status des Innenraums, des/der optionalen Hygrothermosensors/en und des/der Wasserlecksensors/en angezeigt werden. 4.3.5.1 ÜBERSICHT 1. Niedrige Batteriestandsanzeige für den Kanalsensor 2. Signalstärke-Symbol 3. Kanalnummer 4. Symbol für die automatische Schleife 5.
  • Seite 60: Wind

    4.3.8 WIND 4.3.8.1 ÜBERSICHT ÜBER WINDGESCHWINDIGKEIT UND -RICHTUNG Echtzeit- Windrichtungsanzeige Anzeige der Windrichtung Windrichtungen in den letzten 5 Minuten (Maximal 6) Durchschnitt / Böe Anzeige der Windgeschwindigkeit Windgeschwindig- oder keits-Levels Beaufort-Skala Ein durchgehender Pfeil zeigt die aktuelle Windrichtung in Echtzeit an, während die Balken bis zu sechs verschiedene Windrichtungen der letzten 5 Minuten anzeigen.
  • Seite 61: Beaufort-Skala

    4.3.8.4 BEAUFORT-SKALA Die Beaufort-Skala ist eine internationale Skala für Windgeschwindigkeiten von 0 (ruhig) bis 12 (Hurrikan-Stärke) Beaufort-Skala Beschreibung Windgeschwindigkeit Landbedingung < 1 km/h < 1 mph ruhig ruhig, Rauch steigt senkrecht auf < 1 Knoten < 0,3 m/s 1,1 ~ 5 km/h Die Rauchdrift zeigt die Windrichtung an.
  • Seite 62: Barometrischer Druck

    ≥ 118 km/h Weitgreifende Vegetations- und ≥ 74 mph Hurrikan-Stärke Bauschäden. Trümmer und ungesicherte ≥ 64 Knoten Gegenstände werden herumgeschleudert. ≥ 32.7m/s 4.3.9 BAROMETRISCHER DRUCK Der atmosphärische Druck ist der Druck an jedem Ort der Erde, der durch das Gewicht der darüber befindlichen Luftsäule verursacht wird.
  • Seite 63: Modus Lichtintensität & Sonnenbrandzeit

    4.3.11.1 MODUS LICHTINTENSITÄT & SONNENBRANDZEIT: Drücken Sie im Lichtintensitätsmodus die [ SUN ]-Taste, um zwischen Sonnenlichtintensität und Sonnenbrandzeit zu wechseln Lichtintensitätsmodus Sonnenbrandzeitmodus: UV-INDEX & SONNENBRANDZEITPLAN Lichtintensitätslevel niedrig moderat Hoch Sehr hoch Extrem UV-Index 12~16 Sonnenbrandzeit k.A. 45 Minuten 15 Minuten 10 Minuten Minuten Empfohlener Schutz...
  • Seite 64: Aktivieren Sie Die Automatische Schleife Im Bereich Luftqualität

    4.3.12.2 PM2.5/10-MODUS (OPTIONALER SENSOR) Diese Basisstation unterstützt bis zu 4 optionale PM2.5 /10-Luftqualitätssensoren, mit denen Sie die Luftqualität in verschiedenen Bereichen messen können. Wenn Sie diesen Sensor gekoppelt haben, können Sie die [ AIR QUALITY ]-Taste drücken, um den Messwert in der folgenden Anzeigesequenz zu überprüfen: Sichtbarkeit CH4 PM2.5/10 Messwerte der Sensoren.
  • Seite 65: Blitzerkennungsmodus (Optionaler Sensor)

    4.3.13.2 BLITZERKENNUNGSMODUS (OPTIONALER SENSOR) Der Blitzsensor ist ein optionaler Sensor, der separat erworben und mit der Basisstation gekoppelt werden kann. Es ermöglicht die Anzeige von Blitzdaten in Echtzeit auf dem Display. Wenn ein Blitzeinschlag erkannt wird, blinkt das rote Licht am Sensor.
  • Seite 66: Mondphase

    4.3.15 MONDPHASE Die Mondphase wird durch Zeit und Nördliche Südliche Mondphase Datum der Basisstation bestimmt. Die Hemisphäre Hemisphäre folgende Tabelle erklärt die Mondphasen- Neumond Symbole für die Nord- und Südhalbkugel. Bitte lesen Sie in Abschnitt 6.3 Zunehmender Webinterface nach, wie Sie die südliche Sichelmond Hemisphäre einrichten.
  • Seite 67: Zeitsynchronisierungsmethode

    4.3.18 ZEITSYNCHRONISIERUNGSMETHODE Nachdem sich die Basisstation mit dem PWL verbunden hat, kann sie die Zeit vom PWL abrufen, die der von Ihnen gewählten Zeitzone im PWL entspricht. Auf der LCD-Anzeige erscheint das Symbol “ ”. Die Uhrzeit wird automatisch stündlich synchronisiert. Sie können auch die [ REFRESH ]-Taste drücken, um die Internetzeit innerhalb von 1 Minute manuell zu erhalten.
  • Seite 68: Geräteeinstellung

    HINWEIS: - Drücken Sie im normalen Modus die [ SET ]-Taste für den Wechsel zwischen Jahres- und Datumsanzeige. - Während der Einstellung können Sie in den Normalmodus zurückkehren, indem Sie die Taste [ SET ] 2 Sekunden lang gedrückt halten. 4.4.2 GERÄTEEINSTELLUNG Verwenden Sie die [ UNIT ]-Taste, um die Maßeinheit des Messwerts auf dem Display der Basisstation zu ändern.
  • Seite 69: Pwl-Konto Erstellen & W-Lan-Verbindung Der Konsole Einrichten

    PWL-KONTO ERSTELLEN & W-LAN-VERBINDUNG DER KONSOLE EINRICHTEN Die Konsole kann Wetterdaten über den W-LAN-Router auf den ProWeatherLive (PWL)-Cloud- Server hoch- bzw. herunterladen. Folgen Sie den nachstehenden Schritten zur Einrichtung Ihres Geräts. HINWEIS: Die ProWeatherLive (PWL) Website und APP können jederzeit ohne vorherige Ankündigung geändert werden.
  • Seite 70 4. Klicken Sie auf die Schaltfläche "Bearbeiten" in der rechten oberen Ecke der Registerkarte "Station". 5. Geben Sie den "Gerätenamen", die "Geräte-MAC-Adresse", die "Höhe", den "Breitengrad" und den "Längengrad" ein und wählen Sie Ihre Zeitzone auf der Registerkarte "Station" aus. Klicken Sie auf "Bestätigen", um die Einstellung zu speichern.
  • Seite 71: Basisstation Mit W-Lan Verbinden

    BASISSTATION MIT W-LAN VERBINDEN BASISSTATION IM AP-MODUS (ACCESS POINT) Sollte sich die Basisstation nach dem ersten Mal einschalten nicht im AP-Modus befinden, dann halten Sie die [ SENSOR / WI-FI ] -Taste 6 Sekunden lang gedrückt, um manuell in den AP- Modus zu gelangen.
  • Seite 72: Einrichten Der Verbindung Zum Wetterserver

    EINRICHTEN DER VERBINDUNG ZUM WETTERSERVER Geben Sie die folgenden Informationen in die untenstehende Seite "SETUP" der Weboberfläche ein. Vergewissern Sie sich, dass alle Informationen eingegeben wurden, bevor Sie auf drücken, um die Konsole mit ProWeatherLive zu verbinden. Apply SETTINGS Drücken Sie das Symbol "ADVANCED" um auf die Seite mit den erweiterte SETUP ADVANCED...
  • Seite 73: Erweiterte Einstellungen Im Webinterface

    ERWEITERTE EINSTELLUNGEN IM WEBINTERFACE Drücken Sie die "ADVANCED"Taste oben im Webinterface, um auf die Seite für die erweiterten Einstellungen zu gelangen. Diese Seite ermöglicht es Ihnen, die Kalibrierungsdaten der Basisstation einzustellen und anzuzeigen, außerdem können Sie hier die Firmware über den PC/Mac-Webbrowser aktualiseren.
  • Seite 74: Proweatherlive (Pwl) Live-Daten Und Betrieb

    Der aktuelle Versatz-Wert zeigt den vorherigen Wert, den Sie eingegeben haben, wenn Sie ihn ändern möchten, geben Sie einfach den neuen Wert in das Feld ein, der neue Wert wird gültig, sobald Sie das Symbol auf der Einrichtungsseite drücken. Apply HINWEIS: Eine Kalibrierung der meisten Parameter ist nicht erforderlich, mit Ausnahme des Relativdrucks, der auf Meereshöhe kalibriert werden muss, um Höheneffekte zu...
  • Seite 75: Batteriewechsel

    3. Drücken Sie auf der SETUP-Seite ADVANCED, um die erweiterten Einstellungen aufzurufen 4. Drücken Sie im Abschnitt Firmware-Upload auf , um die auf Ihrem PC/Mac Browse gespeicherte Firmware-Datei zu finden. 5. Drücken Sie auf , um die Aktualisierung der Firmware zu starten. Upload Die Aktualisierungszeit beträgt ca.
  • Seite 76: Wartung Des Drahtlosen 7-In-1 Multisensors

    WARTUNG DES DRAHTLOSEN 7-IN-1 MULTISENSORS REGENSAMMELBEHÄLTER WINDFAHNE AUSTAUSCHEN Windfahne abschrauben und für REINIGEN den Austausch entfernen. 1. Den Regensammelbehälter um 30° gegen den Uhrzeigersinn drehen. 2. Den Sammelbehälter vorsichtig entfernen. 3. Den Behälter reinigen und von WINDSCHALEN Schmutz und Laub befreien. AUSTAUSCHEN 4.
  • Seite 77: Spezifikationen

    Die Zeiten für 1. Stellen Sie sicher, dass Ihre Basisstation mit PWL verbunden ist Sonnenaufgang/ 2. Vergewissern Sie sich, dass die Zeitsynchronisation der Basisstation auf Sonnenuntergang EIN eingestellt ist und Mondaufgang/ Monduntergang unterscheiden sich von denen in PWL Niederschlag ist nicht 1.
  • Seite 78 Funksignal-Frequenz 868 MHz (EU- oder UK-Version) Funksignal- 150m Übertragungsbereich Spezifikationen für zeitbezogene Funktionen Zeitanzeige Stunden : Minuten Zeitformat 12 Stunden AM / PM oder 24 Stunden Datumsdisplay DD / MM oder MM / DD Zeitsynchronisierungsmethode Über PWL, um die lokale Zeit des Standorts der Basisstation zu erhalten Wochentagssprachen EN / DE / FR / ES / IT / NL / RU Barometer (Hinweis: Von der Basisstation erkannte Daten)
  • Seite 79: 7-In-1 Funksensor

    Die Garantiezeit berägt 5 Jahre und beginnt am Tag des Kaufs. Die vollständigen Garantiebe- dingungen sowie Details zu unseren Servcieleistungen können eingesehen werden unter www.bresser.de/garantiebdedingungen. EG-KONFORMITÄTSERKLÄRUNG Die Bresser GmbH hat eine "Konformitätserklärung" nach den geltenden Richtlinien und entsprechenden Normen erstellt. Diese kann eingesehen werden unter www.bresser.de/ download/7003230/CE/7003230_CE.pdf...
