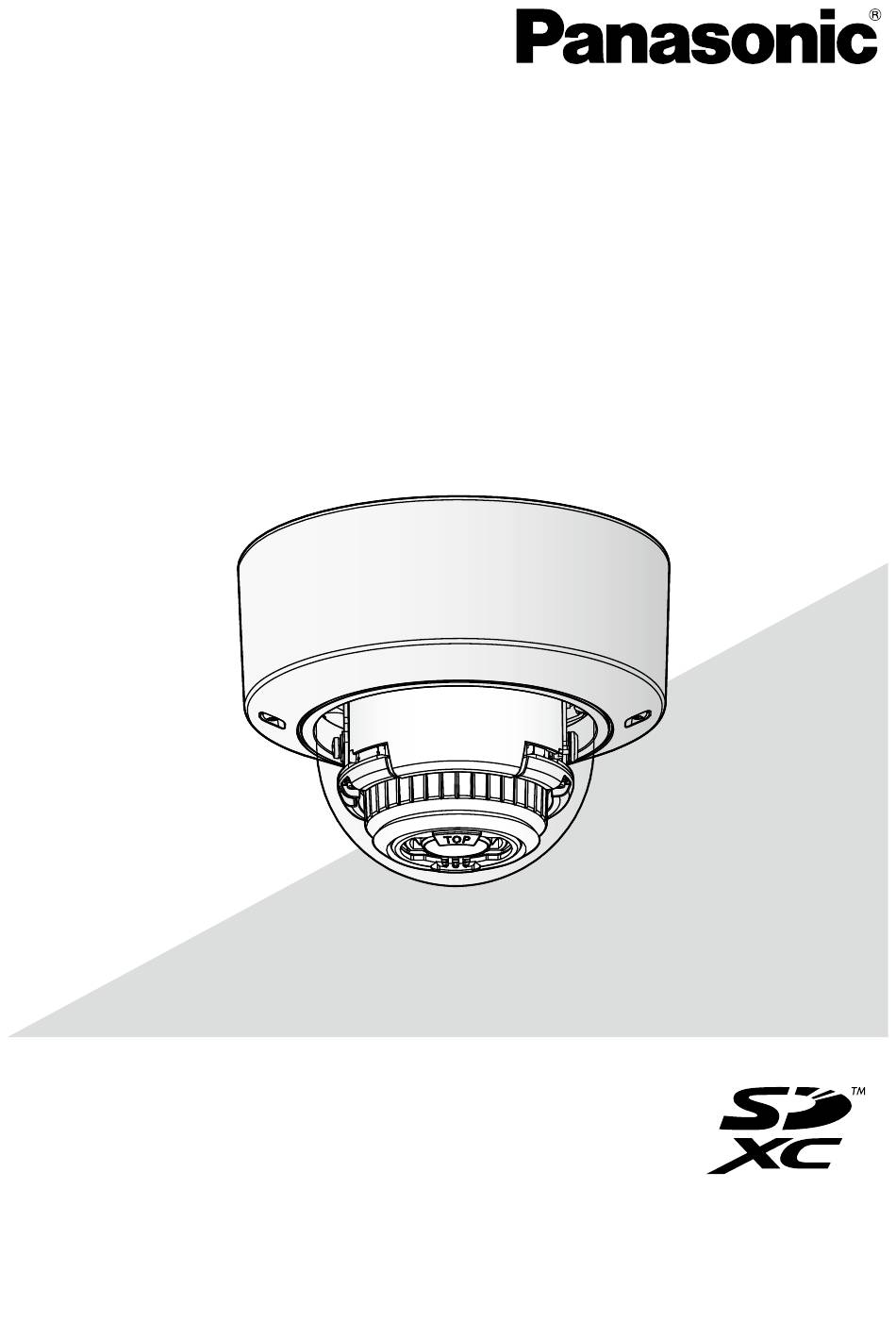

Panasonic WV-S2270L Wichtige Informationen
Vorschau ausblenden Andere Handbücher für WV-S2270L:

Werbung

Wichtige Informationen
Netzwerkkamera
WV-S2270L
Modell-Nr.
* Informationen zur Installation finden Sie im mitgelieferten
Installationshandbuch. Für Informationen zur Durchführung der Einstellungen
und zur Bedienung der Kamera beziehen Sie sich auf die
Bedienungsanleitung auf der folgenden Panasonic Support-Webseite.
https://security.panasonic.com/download/
Bitte lesen Sie diese Bedienungsanleitung vor dem Anschließen und der Inbetriebnahme dieses Produkts
aufmerksam durch und halten Sie sie jederzeit griffbereit.
Die Modellnummer erscheint in diesem Handbuch teilweise in abgekürzter Form.

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Panasonic WV-S2270L

  • Seite 1 * Informationen zur Installation finden Sie im mitgelieferten Installationshandbuch. Für Informationen zur Durchführung der Einstellungen und zur Bedienung der Kamera beziehen Sie sich auf die Bedienungsanleitung auf der folgenden Panasonic Support-Webseite. https://security.panasonic.com/download/ Bitte lesen Sie diese Bedienungsanleitung vor dem Anschließen und der Inbetriebnahme dieses Produkts aufmerksam durch und halten Sie sie jederzeit griffbereit.
  • Seite 2: Inhaltsverzeichnis

    Inhalt Beschränkung der Haftung ......................3 Haftungsausschluss ........................3 Vorwort ............................4 Wesentliche Funktionen ........................ 4 Über die Benutzerhandbücher ...................... 6 Systemanforderungen für den PC ....................6 Warenzeichen und eingetragene Warenzeichen ................7 Open-Source-Software ......................... 7 Copyright ............................8 Netzwerksicherheit ........................8 Vorsichtsmaßnahmen ........................
  • Seite 3: Beschränkung Der Haftung

    DEN PRODUKTE KANN DER INHALT JEDERZEIT KORRIGIERT BZW. ERGÄNZT WERDEN. Haftungsausschluss Panasonic i-PRO Sensing Solutions Co., Ltd. IST UNTER ANDEREM IN KEINEM DER UNTEN AUFGEFÜHRTEN FÄLLE GEGENÜBER JURISTISCHEN PERSONEN ODER PERSONEN HAFT- BAR, ES SEI DENN ES HANDELT SICH UM DEN ERSATZ ODER DIE ZUMUTBARE WARTUNG DES PRODUKTS: (1) VERLUSTE ODER SCHÄDEN JEGLICHER ART, EINSCHLIESSLICH UND OHNE EINSCHRÄN-...
  • Seite 4: Vorwort

    Anwendung des neuen H.265-Motors ermöglicht Verteilung von 3840 x 2160 (4K) hochauflösender beweglicher Bilder mit bis zu 30 Bildern pro Sekunde. Liefert Streams mit hoher Bildqualität bei niedrigen Bitraten dank der Panasonic-eigenen Smart Coding Technologie* mit H.265-Engine. Dies erlaubt die H.265-Komprimierung zusätzlich zur konventionellen H.264-Komprimierungstech- nologie und reduziert bei Kombination mit der Smart Coding im Vergleich zu unseren Vorgängermo-...
  • Seite 5 Bereichen, in denen sich ein Motiv nicht bewegt und Optimierung des Auffrischintervalls und der Bildwiederholfrequenz entsprechend der Motivbewegungen reduziert. *2 Zu weiterführenden Informationen über die Erweiterungssoftware siehe unsere Webseite unter (https://security.panasonic.com/support/info/ <Kontroll-Nr.: C0103>). Siehe Seite 6 bezüglich “<Kontroll-Nr.: C****>”. *3 IK10: Ein Standard der International Electrotechnical Commission (IEC) für die Widerstandsfä-...
  • Seite 6: Über Die Benutzerhandbücher

    Sichtfeldes. • Bedienungsanleitung (auf der Panasonic Support-Webseite): Beschreibungen zu Einstel- lungen und Bedienung dieser Kamera. Die in diesem Dokument verwendete “<Kontroll-Nr.: C****>” kann zur Suche auf der Panasonic Support-Webseite verwendet werden und leitet Sie zu den richtigen Informationen weiter. Anmerkung: •...
  • Seite 7: Warenzeichen Und Eingetragene Warenzeichen

    • Siehe die Datei “readme.txt” auf der mitgelieferten CD-ROM zu Einzelheiten über die Lizenzen der Open-Source-Software und den Quellcode. • Beachten Sie bitte, dass Panasonic auf irgendwelche Anfragen bezüglich des Inhalts des Quellcodes nicht antwortet.
  • Seite 8: Copyright

    Copyright Außer für die Open-Source-Software, die unter der GPL/LGPL usw. lizenziert ist, ist das Verteilen, Kopieren, Zerlegen, Nacherstellen und Nachbauen der mit diesem Produkt gelieferten Software ausdrücklich verboten. Auch deren Export unter Verletzung der Exportgesetze ist verboten. Netzwerksicherheit Da das Gerät in einer Netzwerkkonfiguration eingesetzt wird, sollten folgende Sicherheitsrisiken beachtet werden.
  • Seite 9: Vorsichtsmaßnahmen

    Vorsichtsmaßnahmen Keine Fremdkörper einführen. Das Produkt unter keinen Umständen zer- Brände oder Stromschläge können die Folge legen oder verändern. sein, wenn Wasser oder Fremdkörper wie z.B. Andernfalls besteht die Gefahr eines Brandes Gegenstände aus Metall ins Innere des Geräts oder elektrischen Schlags. gelangen.
  • Seite 10 Andernfalls besteht die Gefahr eines elektri- ändern. schen Schlags. Außerdem kann Kurzschluss Beziehen Sie sich auf die Bedienungsanlei- oder eine falsch angeschlossene Leitung einen tung auf der Panasonic Support-Webseite Brand verursachen. für Informationen darüber, wie Sie die Passwörter ändern. Das Produkt hoch genug installieren, damit man sich den Kopf nicht daran Zur Beibehaltung einer zuverlässigen...
  • Seite 11 Batterie Zum CMOS-Bildaufnehmer Die Kamera enthält eine Batterie. Die Batterie • Bei Langzeitaufnahme einer starken Licht- darf nicht längere Zeit starker Hitze durch Son- quelle, z.B. eine Punktleuchte, kann der neneinstrahlung oder Flammen ausgesetzt Farbfilter im CMOS-Bildsensor beeinträch- werden. tigt werden, was zu einer Verfärbung des Bildes führen kann.
  • Seite 12 AVC Patent Portfolio License THIS PRODUCT IS LICENSED UNDER THE AVC PATENT PORTFOLIO LICENSE FOR THE PERSONAL USE OF A CONSUMER OR OTHER USES IN WHICH IT DOES NOT RECEIVE REMUNERATION TO (i) ENCODE VIDEO IN COMPLIANCE WITH THE AVC STANDARD (“AVC VIDEO”) AND/OR (ii) DECODE AVC VIDEO THAT WAS ENCODED BY A CONSUMER ENGAGED IN A PERSO-...
  • Seite 13: Vorsichtshinweise Zur Installation

    Vorsichtshinweise zur Installation Panasonic übernimmt keine Verantwortung für Verletzungen oder Sachschäden, die aus der Installation oder Bedienung resultieren, die nicht wie in dieser Dokumentation beschrieben ausgeführt werden. Informationen zur Installation finden Sie im mitgelieferten Installationshandbuch. Das Produkt muss entsprechend dem...
  • Seite 14 (NAT, IP-Maskierung) verwenden. Abhängig vom Einfallswinkel einer intensiven Beziehen Sie sich auf die Bedienungsanleitung Lichtquelle wie Sonnenlicht oder Beleuch- auf der Panasonic Support-Webseite für wei- tungskörpern können manchmal Bilder von tere Informationen über die Port-Weiterlei- nicht vorhandenen Objekten (reflektiertes Licht) tungsfunktion.
  • Seite 15: Teile Und Funktionen

    Netzkabelstecker (Zubehör) MONITOR OUT-Klemme Bildschirm oben Stromanschlussklemme (werksseitig auf: NTSC-Monitor eingestellt) (TOP) (12 V Gleichstrom) *1 Die Datenmatrix ist eventuell nicht mit allen Scanner-Apps lesbar. In diesem Fall die folgende Webseite durch direkte Eingabe der unten angegebenen URL öffnen: https://security.panasonic.com/support/qr_sp_select/...
  • Seite 16 ■ Klemmen q RJ45-Netzwerkklemme w Stromanschlussklemme (12 V Gleichstrom) r Audio-Ausgangsklemme e Audio-Eingangsklemme Steckverbinder für externe E/A-Klemmen t EXT I/O-Klemmen Netzkabel- stecker y MONITOR OUT-Klemme (werksseitig auf: NTSC-Monitor eingestellt) q RJ45-Netzwerkklemme Ein Ethernetkabel (Kategorie 5e oder besser, geradlinig) an die Netzwerkklemme anschließen. WICHTIG: •...
  • Seite 17: Audio-Eingangsklemme

    WICHTIG: • Nur den mit dem Produkt gelieferten Netzkabelstecker (Zubehör) verwenden. • Den Netzkabelstecker (Zubehör) fest in die Stromanschlussklemme (12 V Gleichstrom) stek- ken. Andernfalls kann es zu einer Beschädigung der Kamera oder zu Betriebsstörungen führen. • Beim Einbau der Kamera darauf achten, dass das Netzkabel nicht unzulässig belastet wird. •...
  • Seite 18 Anmerkung: • In den Standardeinstellungen der Kamera ist der Monitor-Ausgang auf NTSC eingestellt. Zur Umschaltung des Monitor-Ausgangs auf PAL siehe die Bedienungsanleitung auf der Panasonic Support-Website. WICHTIG: • Der Einstellmonitor ist ausschließlich zum Kontrollieren des Betrachtungswinkels im Rahmen der Installation oder Wartung der Kamera vorgesehen.
  • Seite 19: Anschluss An Ein Netzwerk Über Einen Poe-Hub

    Anschluss an ein Netzwerk über einen PoE-Hub Vor Beginn der Montage die gesamte Systemkonfiguration überprüfen. Folgende Abbildung zeigt ein Beispiel für den Anschluss der Kamera über ein PoE-Gerät (Hub) an das Netzwerk. Aktivlautsprecher Einstellmonitor PoE-Gerät (Hub) Ethernetkabel (Kategorie 5e oder besser, geradlinig) Ethernetkabel Mikrofon...
  • Seite 20: Anzeigen Und Tasten

    ■ Anzeigen und Tasten y SD ON/OFF-Taste q INITIAL SET-Taste (Initialisierung/Umschalttaste NTSC ⇔ PAL) t SD ERROR/AF-Anzeige w LINK-Anzeige u AF-Taste i TELE-Taste e ACT-Anzeige r SD MOUNT-Anzeige o WIDE-Taste SD-Steckplatz q INITIAL SET-Taste (Initialisierung/Umschalttaste NTSC ⇔ PAL) Zum Initialisieren der Netzwerk-Kamera wie unten beschrieben vorgehen. (1) Die Kamera ausschalten.
  • Seite 21 (Die ursprüngliche Einstellung ist leuchtend oder blinkend.) Die LED kann in Abhängigkeit von den Installationsbedingungen bei Bedarf dauerhaft ausgeschaltet werden. (☞ Bedienungs- anleitung auf der Panasonic-Support-Website) y SD ON/OFF-Taste (1) Wenn die SD ON/OFF-Taste (weniger als 1 Sekunde) gedrückt wird, leuchtet die SD MOUNT- Anzeige in Grün auf und es können Daten auf der SD-Speicherkarte gespeichert werden.
  • Seite 22: Einsetzen/Entnehmen Einer Sd-Speicherkarte

    Einsetzen/Entnehmen einer SD-Speicherkarte Anmerkung: • Informationen über die Einstellungen für die SD-Speicherkarte finden Sie in der Bedienungsan- leitung auf der Panasonic-Support-Website. • Weitere aktuelle Informationen zu den kompatiblen SD-Speicherkarten finden Sie auf unserer Website (https://security.panasonic.com/support/info/ <Kontroll-Nr.: C0107>). ■ Einsetzen einer SD-Speicherkarte [1] Das Gehäuse von der Kamera entfernen, eine SD-Speicherkarte vollständig in den SD-Steck-...
  • Seite 23: Entnehmen Einer Sd-Speicherkarte

    Gerät formatiert wurde, funktioniert das Pro- dukt u.U. nicht einwandfrei oder fällt in der Leistung ab. Informationen über das Formatieren einer SD-Speicherkarte finden Sie in der Bedienungsanleitung auf der Panasonic-Support- Website. • In Verbindung mit einigen SD-Speicherkarten funktioniert das Produkt u. U. nicht einwandfrei...
  • Seite 24: Problembehandlung

    Problembehandlung Bitte überprüfen Sie das Gerät auf folgende Symptome, bevor Sie es in Service geben. Falls sich ein Problem durch die hier vorgeschlagenen Kontrollen und Abhilfen nicht beheben lässt oder hier nicht behandelt sein sollte, wenden Sie sich bitte an Ihren Fachhändler. Symptom Ursache/Abhilfe Seitenverweis...
  • Seite 25 Andernfalls die Software zum Formatieren der SD-Speicherkarte im PC installieren. Weitere Informationen zu unterstützter Software finden Sie auf unserer Website (https://security.panasonic.com/ support/info/ <Kontroll-Nr.: C0105>). • Ist die eingelegte SD-Speicherkarte beschädigt? Die Karte gegen eine unbeschädigte austauschen. • Folgende Punkte überprüfen: •...
  • Seite 26: Technische Daten

    Sonstiges: Manipulationssicheres Gehäuse* *1 Weitere Informationen über Stromversorgung und Leistungsaufnahme finden Sie auf unserer Website (https://security.panasonic.com/support/info/ <Kontroll-Nr.: C0106>). *2 Diese Kamera ist nicht mit der Funktion zur Änderung des Audio-Ausgangs oder Monitor- Ausgangs ausgestattet. *3 Komponente mit einer Struktur, die das Festschrauben oder Lösen der nach der Installation...
  • Seite 27 • Kamera Bildaufnahmeelement: 1/1,8-Typ-CMOS-Bildsensor Effektive Pixelzahl: Ca. 8,4 Megapixel Abtastbereich: 7,68 mm (H) x 4,32 mm (V) Abtastsystem: Kontinuierlich Mindestbeleuchtungsstärke: Farbe: 0,09 lx (F1,5, Max.Verschlusszeit: Aus (1/30 s), AGC: 11) 0,006 lx (F1,5, Max.Verschlusszeit: Max. 16/30 s, AGC: 11)* 0 lx (F1,5, Max.Verschlusszeit: Aus (1/30 s), AGC: 11, bei leuchtender IR LED-Leuchte) 0,05 lx...
  • Seite 28 Video-Bewegungsmelder (VMD): An/Aus 4 Bereiche einstellbar Bilddrehung* 0° (Aus) / 90°/ 180° (Höhenverkehrt)/ 270° *1 “90°” und “270°” sind nur verfügbar, wenn “15 fps” für die “Bild-Digitalisierung” ausgewählt ist. *2 Nach der Einstellung des Winkels für das gedrehte Bild dreht sich auch die analoge Ausgabe der MONITOR OUT-Klemme.
  • Seite 29 • Netzwerk Netzwerk: 10BASE-T/100BASE-TX, RJ45-Stecker Auflösung* [16:9-Modus*] *Der [4:3-Modus] wird nicht unterstützt. H.265/H.264 3840x2160/ 2560x1440/ 1920x1080/ 1280x720/ 640x360/ JPEG (MJPEG) 320x180 Bildkompression* H.265/H.264 Übertragungspriorität: Konstante Bitrate/ VBR/ Bildwiederholfrequenz/ Größte Mühe Bildwiederholfrequenz: 1 fps/ 3 fps/ 5 fps*/ 7,5 fps*/ 10 fps*/ 12 fps*/ 15 fps*/ 20 fps*/ 30 fps* (Die Bildwiederholfrequenz ist begrenzt auf die “Bitrate”.
  • Seite 30 Auf dem Mehrfachbildschirm können bis zu 16 Kamerabilder gleichzeitig dargestellt werden (Einschließlich der Kamera selbst). Kompatibel mit SDXC/SDHC/ Hergestellt von Panasonic (SD-Geschwindigkeitsklasse 6 oder höher) SD-Speicherkarten* SDXC-Speicherkarte : 64 GB, 128 GB, 256 GB SDHC-Speicherkarte : 4 GB, 8 GB, 16 GB, 32 GB...
  • Seite 31: Sonderzubehör

    Sonderzubehör Deckenmontagehalterung: WV-Q105A Deckenmontagehalterung: WV-Q174B Glockenabdeckung: WV-CR1S (Rauchglas)
  • Seite 32 Panasonic Corporation http://www.panasonic.com Panasonic i-PRO Sensing Solutions Co., Ltd. Fukuoka, Japan Authorised Representative in EU: Panasonic Testing Centre Panasonic Marketing Europe GmbH Winsbergring 15, 22525 Hamburg, Germany © Panasonic i-PRO Sensing Solutions Co., Ltd. 2019 N0419-2109 PGQP2735XA...
