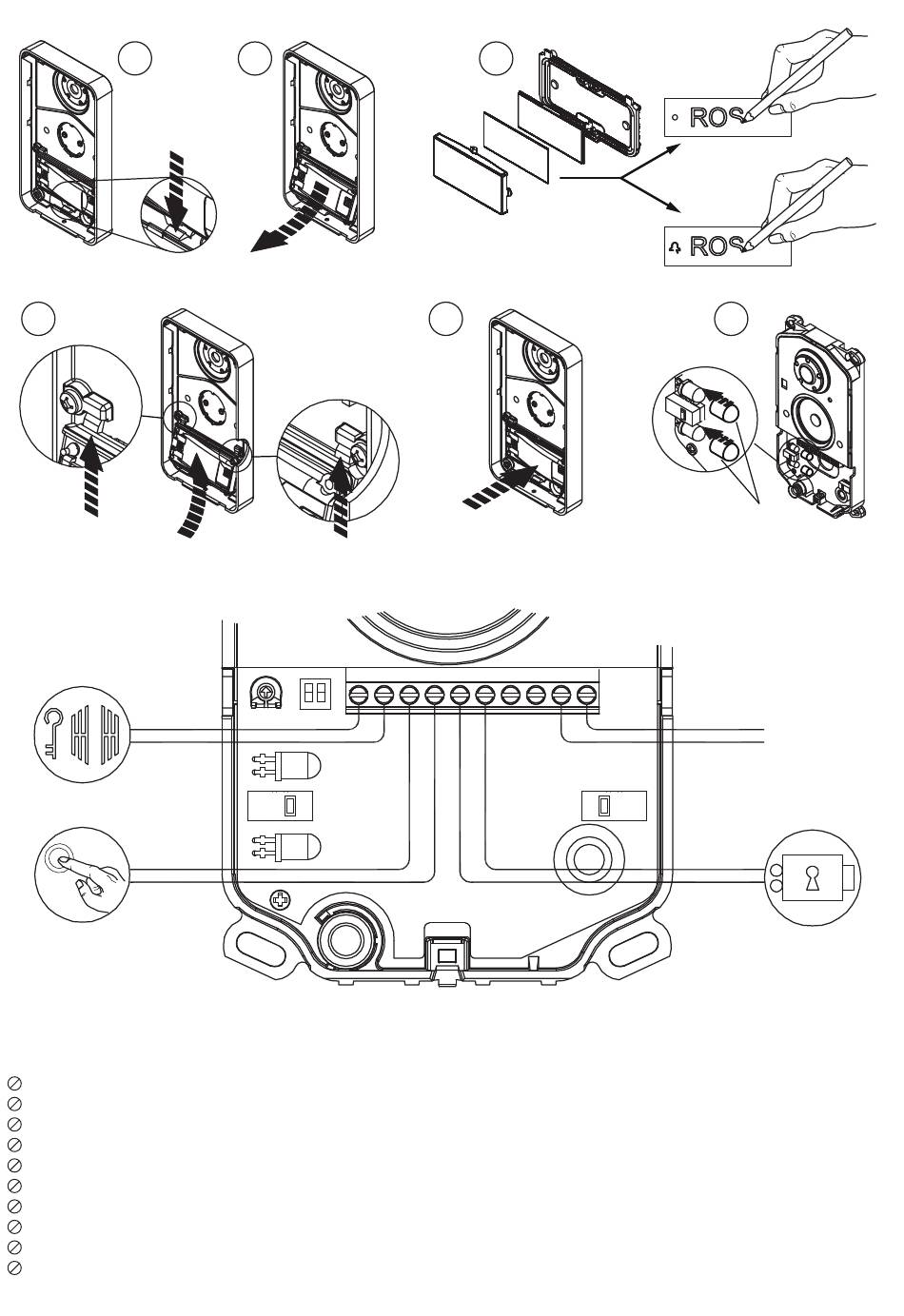

coLLegAMenTo DeLLA PoSTAzione Di chiAMATA
Apriporta
passo carraio
Pulsante androne

DeScrizione Dei MorSeTTi

}
C
Contatto pulito azionamento apriporta passo carraio – massima commutazione 1A @ 30V
NO
}
AP1
Pulsante androne
AP
}
SE1
Azionamento serratura elettrica – massima commutazione 1V Max 15VA
SE
}
L
Non utilizzare
L
}
L1
Linea fonia, alimentazione e segnali proveniente dal videocitofono "Master"
L1
DS17-035A
3
C NO AP1
4
6
CLICK
AP2 SE1 SE2 L2 L2 L1 L1
7
cappucci
colorati
Al videocitofono
"Master"
Serratura elettrica
