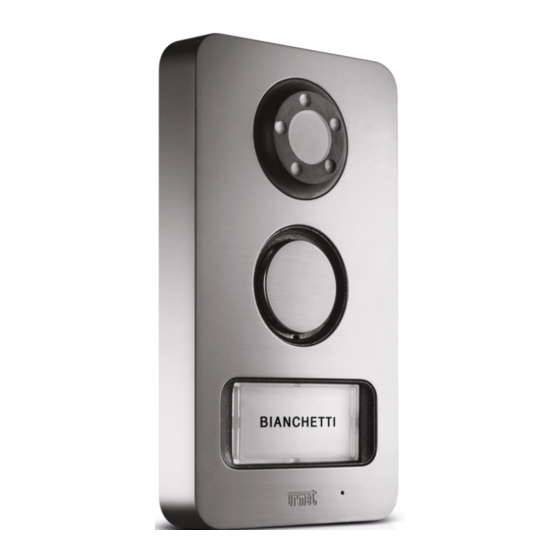

- Seite 1 Mod. 1722 DS 1722-076 LBT 8825 PULSANTIERA MIKRA MIKRA PUSH BUTTON PANEL PLAQUE DE RUE MIKRA PULSADOR MIKRA TASTENFELD MIKRA MIKRA-DEURBELPANEEL Sch./Ref.1722/12...
-
Seite 2: Descrizione Generale
ITALIANO DESCRIZIONE GENERALE La postazione di chiamata ha le seguenti caratteristiche principali: • Postazione di chiamata con frontale in zama resistente agli agenti atmosferici (IP44); • Telecamera della postazione di chiamata a colori con ampio angolo di ripresa (wide-angle) e illuminazione del soggetto con led;... -
Seite 3: Descrizione Dei Morsetti
cappucci CLICK colorati COLLEGAMENTO DELLA POSTAZIONE DI CHIAMATA L1 L1 Al videocitofono "Master" Apriporta passo carraio androne Pulsante Serratura elettrica DESCRIZIONE DEI MORSETTI Contatto pulito azionamento apriporta passo carraio – massima commutazione 1A @ 30V Pulsante androne Azionamento serratura elettrica – massima commutazione 12V Max 15VA Non utilizzare Linea fonia, alimentazione e segnali proveniente dal videocitofono “Master”... -
Seite 4: Impostazioni Supplementari
IMPOSTAZIONI SUPPLEMENTARI Regolazione livello fonico altoparlante I livelli fonici sono tarati di fabbrica in modo da non dover essere variati nella maggioranza delle installazioni. Qualora fosse necessario modificarli, agire con un cacciavite sull’apposita regolazione del volume dell’altoparlante. Accensione led telecamera Durante le fasi di installazione è... -
Seite 5: Completamento Dell'installazione
Codice identificativo pulsantiera Qualora la pulsantiera debba essere usata come ricambio di una pulsantiera principale del Kit 1722/91 occorre spostare il jumper come mostrato in figura. Pulsantiera principale (ricambio per 1722/91) Pulsantiera secondaria (default) Pulsantiera principale 110/230V~ Pulsantiera secondaria COMPLETAMENTO DELL’INSTALLAZIONE DS1722-076... -
Seite 6: Caratteristiche Tecniche
GESTIONE DELLA CHIAMATA Se viene premuto il pulsante di chiamata si verificheranno i seguenti eventi: • I led della telecamera si illuminano (se abilitati); • La postazione di chiamata emette un tono acustico di conferma (Beep - Beep) e si illumina di colore verde il led •... -
Seite 7: General Description
ENGLISH GENERAL DESCRIPTION The call station has the following main characteristics: • Call station with Zama front panel resistant to atmospheric agents (IP44); • Wide-angle colour call station TV camera and led illumination of subject; • White back-lit name tag holder; •... -
Seite 8: Description Of The Terminals
colored caps CLICK for led CONNECTION OF THE CALL STATION L1 L1 To the “Master” video door phone Vehicle access door opener Hall button Electric lock DESCRIPTION OF THE TERMINALS Clean contact for activation of the vehicle entrance door opener – maximum switching 1A @ 30V Main entrance button Activation of electric lock –... -
Seite 9: Additional Settings
ADDITIONAL SETTINGS Adjustment of loudspeaker volume Volume is set in factory and it is not usually necessary to modify this in most installations. If this is necessary, use a screwdriver to adjust the specific regulation of loudspeaker volume. Switching on of TV camera leds During installation phases, the leds of the TV camera can be disabled. - Seite 10 Push button panel identification code If the push button panel must be used as spare part of a main push button panel of Ref. 1722/91 kit, set the jumper as shown in the figure: Main push button panel (spare part for 1722/91) Secondary push button panel (default) Main push button panel...
-
Seite 11: Call Management
CALL MANAGEMENT When the call button is pressed: • The leds of the TV camera light up (if enabled); • The call station emits a confirmation tone (Beep-Beep) and the LED turns green; • The video door phones emit the call tone; •... -
Seite 12: Description Generale
FRANÇAIS DESCRIPTION GENERALE Les caractéristiques principales du poste d’appel sont les suivantes: • Plaque de rue avec façade en zamac, antivandale et résistant à un usage en extérieur (IP44). • Caméra de plaque de rue couleur, avec un large angle de vue (grand-angle 120°) et éclairage par diodes du sujet. -
Seite 13: Description Des Bornes
capsules de CLICK couleurs pour led RACCORDEMENT DE LA PLAQUE DE RUE L1 L1 Vers le moniteur “Maître” Ouvre porte accés vèhicules Bouton de sortie Serrure électrique DESCRIPTION DES BORNES Contact sec de commande d’accès véhicules – commutation maximale 1A @ 30V Bouton de sortie Commande de serrure électrique –... -
Seite 14: Paramètres Supplémentaires
PARAMÈTRES SUPPLÉMENTAIRES Réglage du niveau phonique du haut-parleur Les niveaux phoniques sont réglés en usine et ne doivent pas être modifiés dans la plupart des installations. Si une modification est nécessaire, agir sur le réglage du volume du haut-parleur à l’aide d’un tournevis. Désactivation des diodes de la caméra Pendant les phases d’installation, il est possible de désactiver les diodes d’éclairage de la caméra. - Seite 15 Code d’identification de la plaque de rue Au cas où la plaque de rue devrait être utilisée comme pièce de rechange d’une plaque de rue principale du kit Réf. 1722/91, il faut placer le pontet comme montré dans la figure Plaque de rue principale (rechange pour 1722/91) Plaque de rue...
-
Seite 16: Caractéristiques Techniques
GESTION DE L’APPEL DE LA PLAQUE DE RUE En appuyant sur le bouton d’appel, les événements suivants se produiront: • Les diodes de la caméra s’allument (si habilitées). • Le plaque de rue émet une tonalité sonore de confirmation (Beep-Beep) et la diode s’allume en vert. -
Seite 17: Descripción General
ESPAÑOL DESCRIPCIÓN GENERAL La posición de llamada tiene las siguientes caracteristicas principales: • Placa con frontal en zamak resistente contra agentes atmosféricos (IP44); • Cámara de la unidad de llamada a color con objetivo gran angular (wide-angle) e iluminación del sujeto con Led;... -
Seite 18: Descripción De Los Bornes
tapas de color CLICK para el led CONEXIÓN DE LA UNIDAD DE CALLE L1 L1 Al vídeoportero “Master” Apertura puerta acceso vehicular Pulsador portal Cerradura eléctrica DESCRIPCIÓN DE LOS BORNES Contacto accionamiento apertura puerta acceso vehicular – máxima conmutación 1A @ 30V Pulsador portal Accionamiento cerradura eléctrica –... - Seite 19 CONFIGURACIONES SUPLEMENTARIAS Ajuste nivel fónico altavoz Los niveles fónicos están calibrados de fábrica de forma que no deban ser variados en la mayoría de los sistemas. En caso de que sea necesario modificarlos, ajustar el volumen del altavoz usando un destornillador en el correspondiente control.
-
Seite 20: Finalización De La Instalación
Código indentificación teclado En caso de que el teclado deba ser usado como recambio de un teclado principal del grupo Sch. 1722/91, es necesario mover el puente de conexiones como indicado en la figura: Teclado principal (recambio para 1722/91) Teclado secundario (estándar) Teclado principal 110/230V~... -
Seite 21: Características Técnicas
GESTIÓN DE LA LLAMADA Cuando se pulsa el botón de llamada se verifican los siguientes eventos: • Los Led de la cámara se activan (si están habilitados); • El puesto de llamada emite un tono acústico de confirmación (bip-bip) y se enciende el led de color verde •... - Seite 22 DEUTSCH ALLGEMEINES Die Rufeinheit verfügt über die folgenden Hauptleistungen: • Rufstelle mit Frontteil aus wetterfestem Zamak (IP44); • Farbkamera der Rufstelle mit Weitwinkel und Beleuchtung des Objektes durch Led; • Mit weißem Licht rückbeleuchtetes Namensschild; • Rufausgangsbestätigung mit Tonmeldung und Erlöschen der Leds zur Rückbeleuchtung des Schildes. •...
-
Seite 23: Rufstelle Anschliessen
Farbige CLICK Kappen für LED RUFSTELLE ANSCHLIESSEN L1 L1 Zur Gegensprechanlage “Master” Türöffner Zufahrt Taster Eingangsbereich Elektrisches Schloss KLEMMENBESETZUNG Kontakt Steuerpult, Türöffner Zufahrt aktivieren – max. Umschaltung 1A @ 30V Taster Eingangsbereich Elektrisches Schloss aktivieren – max. Umschaltung 12V Max 15VA Nicht verwenden Tonleitung, Versorgung und Signal von der Gegensprechanlage “Master”... -
Seite 24: Zusatzeinstellung
ZUSATZEINSTELLUNG Lautstärke der Lautsprecher regulieren Die Lautstärken sind werkseitig eingestellt, so dass sie bei den meisten Montagen nicht geändert werden müssen. Falls sie geändert werden müssen, muss die Tonstärke des Lautsprechers mit Hilfe eines Schraubenziehers eingestellt werden. Led-Kamera einschalten In den Montagephasen können die Beleuchtungsleds der Kamera deaktiviert werden. Dieser Vorgang darf nur ausgeführt werden, wenn die Rufstelle in einem Bereich eingebaut wurde, in dem zu allen Tages- und Nachtzeiten eine ausreichende Beleuchtung gewährleistet ist. -
Seite 25: Montage Abschliessen
Identifikationscode des Tastenfeldes Wenn das Tastenfeld als Ersatzteil eines Haupttastenfeldes des Sets Karte 1722/91 verwendet wird, muss der Jumper verschoben werden, wie in der Abbildung gezeigt wird: Haupttastenfeld (Ersatzteil für 1722/91) Nebentastenfeld (Standard) Haupttastenfeld 110/230V~ Nebentastenfeld MONTAGE ABSCHLIESSEN DS1722-076... -
Seite 26: Ruf Steuern
RUF STEUERN Beim Drücken der Ruftaste Se geschieht Folgendes: • Die Leds der Kameras leuchten auf (wenn eingeschaltet); • Die Rufeinheit sendet einen Signalton (Beep-beep) aus und die Led leuchtet griin auf • Die Freisprechanlagen stoßen einen Rufton aus; • Auf dem Bildschirm der Gegensprechanlage “Master”... -
