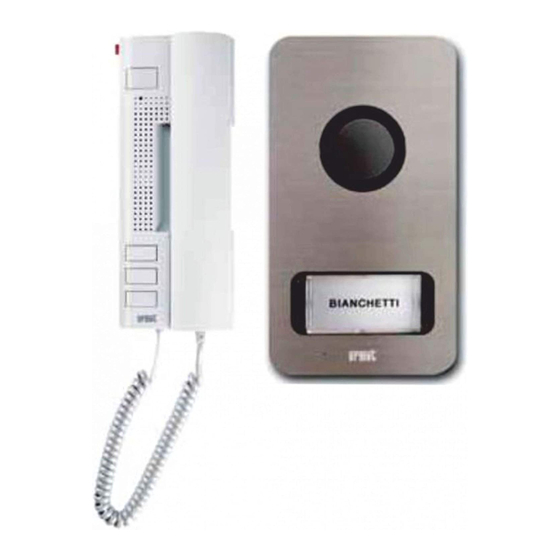

- Seite 1 Mod. 1122 DS 1122-004A LBT 8574 KIT AUDIO MONOFAMILIARE VIVAVOCE HANDS-FREE ONE-FAMILY AUDIO KIT KIT AUDIO MONO-FAMILLE MAINS-LIBRES KIT AUDIO MONOFAMILIAR MANOS LIBRES AUDIO-FREISPRECH-KIT FÜR EINFAMILIENHÄUSER...
-
Seite 2: Allgemeine Beschreibung
Spezielle Tasten für die Aktivierung des Gesprächs, der Bedienung der Elektroverriegelung des Eingangs Zusätzliche “Slave”- Karte und die Aktivierung des Türöffners der Einfahrt. Gegensprechanlagen 1122/62 • Freihand-Kommunikationsmodus oder durch Tastenbetätigung: – Freihandfunktion: Durch Betätigen der Gesprächstaste wird die Unterhaltung aktiviert, und durch ein zweites Drücken wird es deaktiviert;... -
Seite 3: Anschluss-Blockschema
ANSCHLUSS-BLOCKSCHEMA ABSTÄNDE ZWISCHEN DEN VORRICHTUNGEN BASISANLAGE Kabelquerschnitt Abschnitt 0,5 mm 0,75 mm 1 mm 1,5 mm C - OP1 60 m 90 m 120 m 180 m A - OP4 60 m 90 m 120 m 180 m A - OP5 60 m 90 m 120 m... - Seite 4 KONFIGURATION DER GEGENSPRECHANLAGE ABSCHLUSS DER INSTALLATION Die Gegensprechanlage kann über die beiden Jumper JP1 und JP2 als Master oder Slave konfi guriert werden. Pos. “P” Pos. “P” Master (Standard) INSTALLATION DES TRANSFORMATORS Das Gerät muss in einer Schalttafel oder in einem Schränkchen installiert werden. Pos.
-
Seite 5: Installation Der Rufeinheit
INSTALLATION DER RUFEINHEIT ANSCHLUSS DER RUFEINHEIT 0 SE1 SE2 C NA Hausflurtaste für die An die Elektroverriegelung Master-Gegensprechanlage des Eingangs (OP4) Hausflurtaste für den Türöffner der Einfahrt Elektroverriegelung (OP5) des Eingangs (OP1) Türöffner der Einfahrt (OP6) BESCHREIBUNG DER KLEMMEN Gesprächsleitung, Stromversorgung und Signale aus der “Master”-Gegensprechanlage Bedienung der Elektroverriegelung des Eingangs (OP1) - maximale Schaltleistung 12V max. -
Seite 6: Funktionsweise
FUNKTIONSWEISE Falls der „Freihand-„Modus anliegt, muss zum Beenden des Gesprächs vor Ablauf der drei Minuten, die -Taste kurz betätigt werden, während im „Tastenbetätigungs“-Modus die -Taste losgelassen werden BESCHREIBUNG DER VORDERSEITE DER GEGENSPRECHANLAGE muss. 1. Schalter zum Einstellen der Rufl autstärke SELBSTEINSCHALTUNG Das Gespräch kann jederzeit, auch wenn die Anlage in Ruhestellung ist, von einer der Gegensprechanlagen aktiviert, (anhand des Verfahrens für die verschiedenen Betriebsarten) und die Verbindung mit der Rufeinheit... - Seite 7 NOTE LEGATE AGLI SCHEMI / NOTES ON DIAGRAMS Impianto base REMARQUES CONCERNANT LES SCHÉMAS / NOTAS REFERIDAS A LOS ESQUEMAS Basic system HINWEISE IN VERBINDUNG MIT DEN PLÄNEN Installations de base Sistema base Basisanlage C1.006 Settare il dip-switch 2 in posizione ON. SC101-1511 Set the dip-switch 2 in ON position.
- Seite 8 Bouton hall d’entrée pour commander la Configuration maximale d’installation Citofoni supplementari “Slave” serrure électrique piétonne Sistema en su configuración máxima Sch. 1122/62 Pulsador del vestíbulo para el accionamiento Anlage bei Maximalkonfiguration Supplementary “Slave” door phones de la cerradura eléctrica para peatones Ref.
- Seite 9 VIA BOLOGNA 188/C http://www.urmetdomus.com Telef. +39 011.24.00.000 (RIC. AUT.) e-mail: info@urmetdomus.it +39 011.24.00.300 - 323 Fabbricato da Urmet Electronics Limited (azienda del gruppo Urmet) - Made in P.R.C. Manufactured by Urmet Electronics Limited (an Urmet group company) - Made in P.R.C.
