Montage- und Bedienungsanleitung

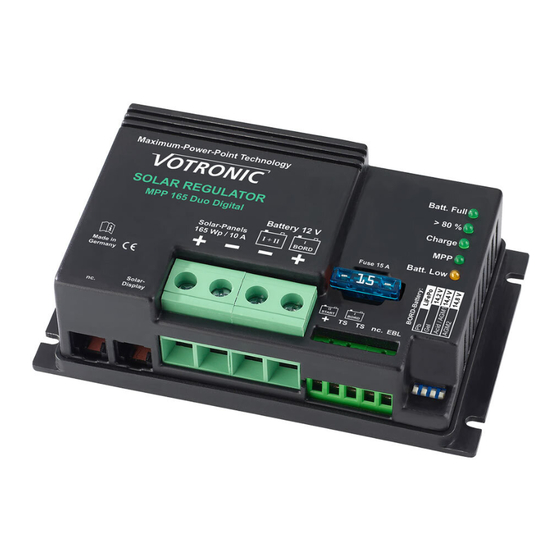

Solar-Regler MPP 165 Duo Dig.
Solar-Regler MPP 250 Duo Dig.
Solar-Regler MPP 350 Duo Dig.
Bitte lesen Sie vor Gebrauch des Solar-Reglers die Bedienungsanleitung sorgfältig durch, bevor
Sie mit dem Anschluss und der Inbetriebnahme beginnen.
MPP Solar-Regler für hochwertige Reisemobile, Caravan und Boote.
Votronic Solar-Regler der Serie „MPP" (Maximum-Power-Point) mit „IU1oU2"-Ladekennlinie werden als Bindeglied
zwischen Solarpanel(s) und Batterie(n) geschaltet.
Bei der MPP-Technologie ermittelt der Regler immerzu automatisch mehrmals pro Sekunde die maximale
Leistungsausbeute (MPP) der Solar-Module. Er transformiert dann den Spannungsüberschuss des Solar-Moduls auf einen
höheren Ladestrom für die Batterie um (verwirklicht durch Hochfrequenz-Schaltreglertechnologie mit hohem
Wirkungsgrad). Dieser Ladestromzugewinn sorgt für kürzere Ladezeiten und die bestmögliche Leistungsausnutzung der
Solaranlage.
Die MPP Solar-Regler arbeiten vollautomatisch, sind wartungsfrei und bieten folgende Funktionen:

MPP-Ladestrom-Zunahme gegenüber herkömmlichen Reglern durch den Einsatz modernster Reglertechnologie
(Mikroprozessor) um 10 % bis 30 % (Wirkungsgrad > 95 %). Das Leistungsplus zeigt sich insbesondere zur kühleren
Jahreszeit und z. B. bei Hochnebellagen, geringerer und diffuser Beleuchtung (Überwinterung).

Umschaltbare Ladekennlinien zur optimalen Ladung von Gel-/dryfit-, AGM-/Vlies- oder Säure-/Nass- sowie LiFePO4-
Batterien (s. Tabelle 1).

Die Ladespannung ist frei von Spitzen und so geregelt, dass ein Überladen der Batterien ausgeschlossen ist.

Zwei Batterie-Ladeausgänge: Automatisches Laden der Haupt- bzw. Bord-Batterie (Bord I).
Stützladung sowie Ladeerhaltung (max. 1 A) der Fahrzeug-Starterbatterie (Start II) mit Schutz vor Überladung.

Überwachungsfreie Ladung: Serienmäßiger Schutz gegen Überlast, Überhitzung, Verpolung und Batterie-
Rückentladung (bei zu geringer Solarleistung z. B. Dämmerung, nachts etc.).

Parallel- /Puffer-Betrieb: Ladekennlinien-Einhaltung auch bei gleichzeitigem Betrieb von Verbrauchern.

Überladeschutz: Regelt den Ladestrom der Batterie bei zu viel Solarleistung und voller Batterie zurück, sorgt bei
Stromverbrauch durch sofortiges Nachladen für einen möglichst hohen Ladezustand der Batterie.

„IU1oU2"-Ladekennlinie: Definierte Ladespannungserhöhung (U1) verhindert schädliche Säureschichtungen und sorgt
für Ausgleichsladung der einzelnen Batteriezellen, danach automatische Erhaltungsladung (U2).

Ladekabel-Kompensation: Spannungsverluste auf den Ladekabeln werden automatisch ausgeregelt.

Bordnetzfilter: Problemloser Parallelbetrieb mit Wind- und Benzingeneratoren, Netz-Ladegeräten, Lichtmaschinen
etc.

Messausgang für EBL (Elektroblock des Fahrzeugs): Ermöglicht die bequeme Verwendung der im Elektroblock
eingebauten (Solar-)Stromanzeige zur Kontrolle der Solar-Anlage.

Schaltausgang „AES" (nur MPP 250 Duo Dig. und MPP 350 Duo Dig):
Bewirkt bei reichlich Solar-Leistungsüberschuss das automatische Umschalten der ELECTROLUX- / DOMETIC-
Kühlschränke mit „AES" (Automatic Energy Selector) von Gas- auf 12 V-Betrieb.

Anschluss für Temperatur-Fühler (Art.-Nr. 2001):
Automatische Anpassung der Ladespannung an die Batterie-Temperatur. Bewirkt bei Kälte eine bessere Vollladung
der schwächeren Batterie, bei sommerlichen Temperaturen wird unnötige Batteriegasung vermieden.
Unbedingt empfohlen, wenn die Batterie starken Temperaturschwankungen ausgesetzt ist, z. B. im Motorraum.

Steckerfertig für den Anschluss der Votronic Solar-Anzeigegeräte zur optimalen Kontrolle der Anlage:
LCD-Solar-Computer S: LCD-Display mit Anzeigeumfang: Batteriespannung, Ladestrom, Ladeleistung,
eingelagerte Kapazität und Energie (V, A, W, Ah, Wh).
(12V / 12 A / 165Wp)
(12V / 18 A / 250Wp)
(12V / 25,5 A / 350Wp)
Nr. 1710
Nr. 1715
Nr. 1720
