INSTRUCCIONES DE INSTALACIÓN Y MANTENIMIENTO DEL SENSOR DE
HUMO ÓPTICO ANALÓGICO DIRECCIONABLE MODELO 2251EM
DESCRIPCIÓN GENERAL
Los sensores ópticos analógicos direccionables modelo 2251EM son detectores de conexión que combinan una cámara de detección
fotoelectrónica con comunicaciones analógicas direccionables. Se han diseñado dichos sensores para la protección de zonas diáfanas y sólo
deben conectarse a cuadros de control que empleen un protocolo propio de comunicacines que sea compatible y direccionable analógicamente
para la supervisión y el control.
En cada sensor se iluminan dos diodos fotoemisores (LED) indicando la detección desde cualquier punto visible. Se pueden enclavar mediante
una orden procedente de la central. También se pueden desenclavar a estado normal mediante una orden procedente de la central. Se puede
disponer de un LED indicador remoto como accesorio opcional conectado a los terminales de base estándar.
CARACTERÍSTICAS
Límites de Tensión de Funcionamiento:
de 15 a 32 Vdc
Corriente en Estado de Reposo:
230 µA @ 24 Vdc (sin comunicación)
Media Máxima de Corriente en Estado de Reposo:
330 µA (comunicaciones cada 5 seg. con el LED intermitente activado)
Corriente Máxima de Alarma (LED iluminado):
6,5 mA @ 24 Vdc
Límites de Humedad de Funcionamiento:
Humedad Relativa del 10% al 93%, sin condensar
Límites de Temperatura de Funcionamiento:
de -30°C a 80°C
Altura:
43 mm instalado en Base B501
Diámetro:
102 mm instalado en Base B501
Peso:
115 g
Este detector ha sido probado y homologado independientemente y certificado según EN54 parte 7 : 2000.
GUÍA PARA LA CONEXIÓN
Véanse las instrucciones de instalación suministradas con las bases conectadas si desea más detalles acerca del conexionado. Todas las bases
están dotadas de terminales de suministro eléctrico y un Indicador Remoto opcional.
NOTA: Todo el conexionado deberá cumplir la normativa y los reglamentos locales y nacionales aplicables.
NOTA: Verifique que todas las bases de sensor estén instaladas y que la polaridad del conexionado en cada base sea la correcta.
Desconecte el suministro eléctrico de lazo antes de instalar los sensores.
INSTALACIÓN DEL SENSOR
1.
Fije la dirección del sensor (véase Figura 3) mediante un destornillador de hoja plana para girar ambos interruptores, seleccionando el
número deseado del 01 al 99. Anote la dirección sobre la etiqueta situada en la base.
2.
Coloque el sensor en la base y gírelo presionando suavemente en sentido de las agujas del reloj hasta que éste se encuentre en la posición
correcta.
3.
Siga girando el sensor hasta que quede bien acoplado.
Opción de seguridad Antimanipulaciones
El modelo 2251EM dispone de una opción que, si es utilizada, impide que se retire el sensor si no es mediante el uso de herramientas. Para
hacer uso de esta opción consulte el manual de instrucciones para la instalación de la base del detector.
1.
Tras haber instalado los detectores, conecte la alimentación a la central del panel.
2.
Pruebe el sensor según se indica en el epígrafe PRUEBAS.
3.
Rearme el detector en el panel de control del sistema.
Los protectores para el polvo ayudan a proteger las unidades durante el transporte y en su instalación inicial. No se pretende que
ofrezcan protección total contra todo tipo de contaminación, por lo que antes de iniciarse cualquier construcción, decoración u otra
actividad causante de polvo, los detectores deben ser retirados. También se debe extraer esta protección antes de la puesta en
MANTENIMIENTO
Antes de limpiar los equipos, avise al personal responsable que se está realizando el mantenimiento del sistema y que éste permanecerá
momentáneamente fuera de servicio. Anule los equipos sobre los cuales va ha realizar el mantenimiento para prevenir alarmas no deseadas.
1.
Extraiga el sensor que vaya a limpiar.
2.
Extraiga la tapa del sensor. Utilice un destornillador plano y pequeño para desplazar las cuatro lengüetas que sujetan la tapa. (ver Figura 2)
3.
Limpie cuidadosamente la parte exterior de la pantalla de protección sin extraerla.
4.
Extraiga la pantalla protectora del sensor: estire de la pantalla hasta separarla de la cámara del sensor. Existen pantallas protectoras de
recambio.
5.
Extraiga la tapa de la cámara tirando de ella lentamente para separarla de la cámara sensora.
6.
Utilice un aspirador o compresor de aire para eliminar las partículas de polvo y suciedad de la cámara del sensor y de su tapa.
7.
Vuelva a instalar la tapa de la cámara haciendo coincidir la flecha de la tapa con la flecha impresa en la placa de circuito. Gire la tapa sobre
la cámara presionando suavemente hasta que se coloque en su sitio.
D600-01-00
ADVERTENCIA
PRECAUCIÓN
marcha del sistema.
LED2
0832
0832-CPD-0041
IMAN DE
SUPERFICIE
PRUEBA
PINTADA

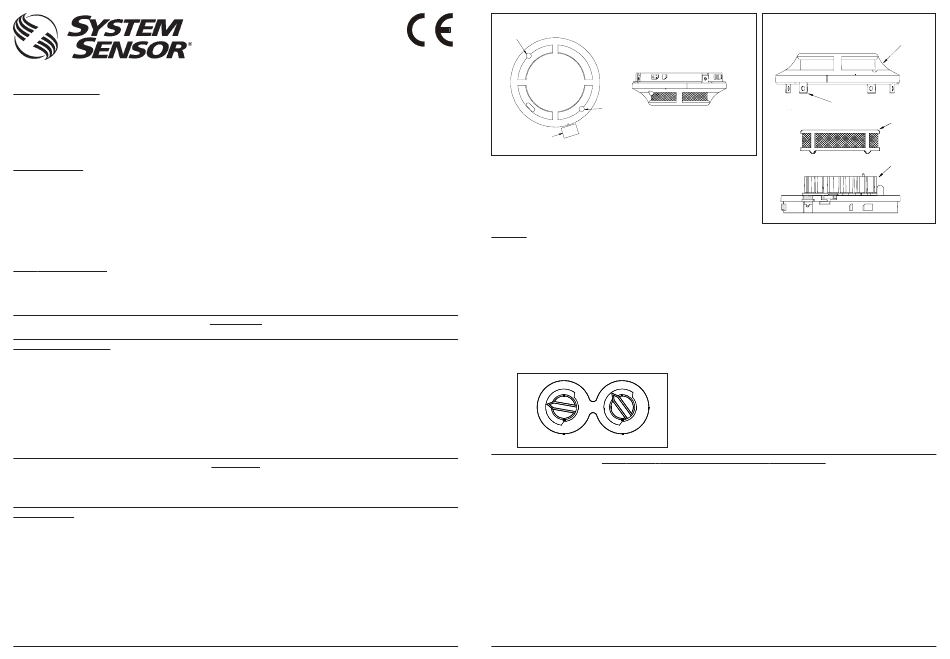

Figura 1. Ubicación del Imán de Prueba
8.
Vuelva a instalar o sustituya la pantalla de la cámara sensora girando la pantalla
sobre la cámara hasta que las lengüetas encajen en la base de la cámara y la
parte superior de la pantalla coincida con la parte superior de la cámara.
9.
Vuelva a instalar la tapa del sensor. Utilice las lengüetas de la tapa y los LEDS
para alinear la tapa con el sensor. Encaje la tapa en su sitio.
10.
Cuando finalice la limpieza de todos los sensores, vuelva a conectar los equipos
y compruebe su funcionamiento tal y como se describe en el procedimiento de
prueba.
PRUEBAS
Los detectores deben probarse tras su instalación y seguir un mantenimiento periódico. No obstante, antes de realizar las pruebas, notifique a las
autoridades competentes que el sistema de detectores de humo está realizando tareas de mantenimiento y que el sistema permanecerá
temporalmente fuera de servicio. Desactive la zona o el sistema que está llevando a cabo el mantenimiento para evitar alarmas no deseadas.
Asimismo, compruebe para asegurarse de que parpadeen los LED (si funcionan bajo comando de software). De lo contrario, significa que se ha
perdido el suministro eléctrico al sensor (compruebe el conexionado), si está defectuoso, devuélvalo para su reparación.
Pruebe los sensores de la forma siguiente:
1.
Pruebe el sensor situando el imán de prueba (Modelo M02-04 - opcional) al lado de la carcasa exterior a unos 2 cm de distancia del LED1
en dirección al enchufe, según se indica en la Figura 1.
2.
Ambos LED deberán enclavarse dentro de un plazo de 30 segundos, indicando una alarma y activando la señal de alarma en la Central de
Incendios.
Realizadas todas las pruebas, notifique a las autoridades competentes que el sistema está en funcionamiento.
Los sensores que no pasen dichas pruebas deberán limpiarse según se detalla en el epígrafe MANTENIMIENTO y volver a probarse. Si los
sensores siguen fallando, deberán devolverse para su reparación.
6 7
8
9
5
4
3
2
1
0
TENS
El detector de humo está dise ñado para activar e iniciar acciones de emergencia, pero sólo lo hará si se emplea conjuntamente con otros
equipos. Los detectores de humo no funcionarán sin suministro eléctrico.
Los detectores de humo no detectarán incendios que se inician en un lugar donde el humo no llegue a los detectores. Puede que el
humo procedente de chimeneas, paredes o tejados o al otro lado de puertas cerradas no llegue al detector de humo y no dispare la unidad.
Un detector no podrá detectar un incendio que se esté produciendo en otra planta del edificio. Por esta razón, los detectores se deben
colocar en todas las plantas del edificio.
Los detectores también tienen ciertas limitaciones de detección. Los detectores iónicos poseen un alto nivel de detección de incendios,
pero detectan mejor los incendios rápidos con llamas que los incendios lentos sin llama. Los detectores ópticos detectan mejor los incendios sin
llama que los de llama. Dado que los incendios se desarrollan de formas distintas, y con frecuencia son imprevisibles en cuanto a su desarrollo
ningún tipo de detector, necesariamente resulta ser el mejor y un determinado detector no siempre podrá advertir la presencia de un tipo
específico de fuego. En general, no se puede esperar que los detectores proporcionen señales de alarma en caso de incendios resultantes de
prácticas inadecuadas de protección contra incendios, explosiones violentas, explosiones de gas, almacenamiento impropio de líquidos
combustibles como disolventes de limpieza, otros peligros que atenten contra la seguridad, o incendios intencionados. Los detectores de humo
utilizados en condiciones ambientales donde la velocidad del viento es muy elevada podrán no disparar alarmas debido a la dilución las
densidades de humo originadas por frecuentes y rápidos cambios de aire. Además, en condiciones medioambientales donde es frecuente una
velocidad de aire bastante alta, se incrementa la contaminación por presencia de polvo, y se requiere entonces realizar las tareas de
mantenimiento del detector con mayor frecuencia.
Los detectores de humo tiene una duración limitada. Los detectores de humo contienen componentes electrónicos. A pesar de que los
detectores se fabrican para que duren más de diez años, cualquiera de sus componentes podría fallar en cualquier momento. Por lo tanto, pruebe
su sistema de detectores de humo como mínimo cada seis meses. Limpie y cuide sus detectores de humo de forma periódica. El mantenimiento
del sistema de detección instalado reducirá notablemente los riesgos de malfuncionamiento.
3
Pittway Tecnologica S.r.l., Via Caboto 19/3, 34147 Trieste, Italy
Figura 2. Sensor con la Tapa Retirada
LED1
7
8
6
9
5
4
Figura 3. Interruptores Giratorios de Dirección Decádicos
3
2
1
0
ONES
ADVERTENCIA: LIMITACIONES DE LOS DETECTORES DE HUMO
CUBIERTA
SENSOR
EXTRAIBLE
COVER
LENGUETAS PARA
EXTRAER LA TAPA
COVER
REMOVAL TABS
PANTALLA
EXTRAIBLE
SENSOR
SCREEN
CAMARA
SENSING
DIFUSORA
CHAMBER
© System Sensor 2006
I56-1300-004
