HD/D1-SDI

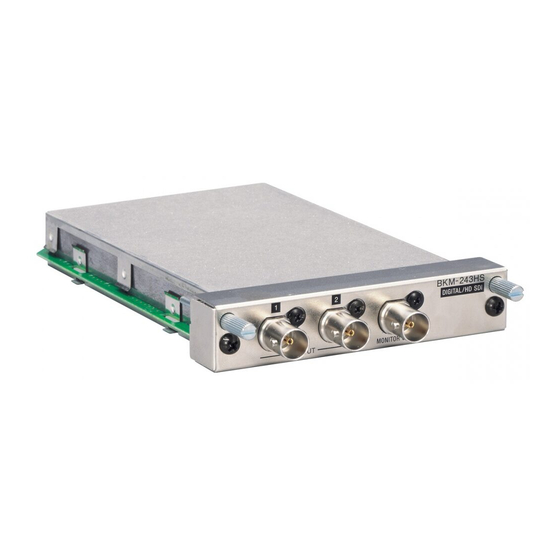

Input Adaptor
Модуль входов
Кіре Берістер Модулі
お買い上げいただきありがとうございます。
電気製品は安全のための注意事項
を守らないと、 火災や人身事故につ
ながることがあります。
この取扱説明書には、事故を防ぐための重要な注
意事項と製品の取り扱いかたを示してあります。
この取扱説明書をよくお読みのうえ、製品を安全
にお使いください。お読みになったあとは、いつ
でも見られるところに必ず保管してください。
BKM-243HSM
© 2014 Sony Corporation
取扱説明書 ̲̲̲̲̲̲̲̲̲̲̲̲̲̲̲̲̲̲̲̲̲̲̲̲̲̲
Instructions for Use________________
Instructions d'utilisation ____________
Gebrauchsanweisung _____________
Istruzioni per l'uso_________________
Manual de instrucciones ___________
Инструкции по эксплуатации _____
_________________________
Gebruiksaanwijzing _______________
4-533-378-02 (1)
2017-02
JP
GB
FR
DE
IT
ES
RU
__________
KZ
CS
NL
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Sony BKM-243HSM
Inhaltszusammenfassung für Sony BKM-243HSM
- Seite 1 取扱説明書 ̲̲̲̲̲̲̲̲̲̲̲̲̲̲̲̲̲̲̲̲̲̲̲̲̲̲ Instructions for Use________________ Instructions d’utilisation ____________ お買い上げいただきありがとうございます。 Gebrauchsanweisung _____________ 電気製品は安全のための注意事項 Istruzioni per l’uso_________________ を守らないと、 火災や人身事故につ ながることがあります。 Manual de instrucciones ___________ この取扱説明書には、事故を防ぐための重要な注 意事項と製品の取り扱いかたを示してあります。 Инструкции по эксплуатации _____ この取扱説明書をよくお読みのうえ、製品を安全 にお使いください。お読みになったあとは、いつ __________ でも見られるところに必ず保管してください。 _________________________ Gebruiksaanwijzing _______________ BKM-243HSM © 2014 Sony Corporation...
- Seite 2 日本語 警告表示の意味 安全のために 取扱説明書および製品 下記の注意を守らないと、けがをした では、次のような表示 り周辺の物品に損害を与えることがあ をしています。表示の ります。 内容をよく理解してか ら本文をお読みくださ アダプター取り付けの際は電源プラグを抜く い。 アダプターを本体のスロットに取り付ける 際は、 本体の電源プラグを抜いてください。 通電状態での取り付けは感電の原因になる この表示の注意事項を ことがあります。 守らないと、感電やそ の他の事故によりけが をしたり周辺の物品に 損害を与えたりするこ とがあります。 行為を指示する記号...
- Seite 3 使用上のご注意 概要 電気メスなどの機器との同時使用につ HD/D1-SDI 入力アダプターBKM-243HSM は、ソニー製モニター用ビデオ信号入力ア いて ダプターです。 本機と電気メスなどの機器を同時に使用す 入力オプションスロットに装着すると、本 る場合、当該機器から生じる強い電磁波又 体の入出力端子となり、HD/D1 シリアルデ は電圧の影響のため、使用中に、画乱れ、 ジタルコンポーネント信号のデコーダーと 画がゆがむ、その他本機が正常に動作しな して働きます。 くなる可能性がありますが、故障ではあり ません。 ご注意 強い電磁波又は電圧を発生する機器と同時 に使用する場合には、予めその影響を確認 • 本機に対応していないモニターもありま し、影響を受けにくい場所に設置するか、 す。 使用を取りやめてください。 モニターが本機に対応しているかどうか は、モニターの取扱説明書をご覧くださ 結露について い。 本機を寒いところから急に暖かいところに • モニターのスクリーンメニューの「設定 持ち込んだときなど、機器表面や内部に水 状態」に表示される機種名は、「BKM- 滴がつくことがあります。これを結露とい 243HS」となります。 います。結露が起きたときは電源を切り、 結露がなくなるまで放置し、結露がなく...
- Seite 4 入出力端子の使いか 仕様 た 一般 電源 ＋ 3.3 V、＋ 5 V（本体より供 ◆ BKM-243HSM を、入力オプションスロットに 給） 装着する方法については、モニターの取扱説明 書をご覧ください。 消費電力 約 2 W 入出力端子の構成と入力可能な信号 動作条件 温度 0 ℃〜 35 ℃ 入力端子の構成と入力可能な信号を下図に 示します。 推奨使用温度 20 ℃〜 30 ℃ 湿度 0% 〜 90%（結露のないこと） 気圧 700 hPa 〜 1060 hPa 保存...
- Seite 5 伝送距離 D1-SDI：最大 200 m（（株）フジクラ製 の同軸ケーブル 5C-2V また は同等品使用時） HD-SDI：最大 100 m（（株）フジクラ製 の同軸ケーブル 5C-FB また は同等品使用時） ご注意 アナログ方式には対応していません。 付属品 取扱説明書（1） European Representative（欧 州代理人）（1） 本機の仕様および外観は、改良のため予告 なく変更することがありますが、ご了承く ださい。 この装置は、 クラス A 情報技術装置 です。 この装置を家庭環境で使用すると 電波妨害を引き起こすことがあります。 この場合には使用者が適切な対策を講ず るよう要求されることがあります。 VCCI-A • お使いになる前に、必ず動作確認を行っ てください。故障その他に伴う営業上の 機会損失等は保証期間中および保証期間 経過後にかかわらず、補償はいたしかね ますのでご了承ください。...
-
